如图所示为某电热饮水机的电路原理图

第一学期期末学情评估一、填空题(每空2分，共20分)1．当火箭升空向下喷火时，发射台下巨大水池中的水迅速汽化，这是利用汽化________，以达到快速降温的目的。

2. 如图所示，一只瓶子内装一些铁屑。

通过不停地振荡，铁屑的温度会升高，从改变物体内能的方式来看，这是通过________的方式来增大铁屑的内能。

(第2题)3. “卡路里”简称“卡”，是热量的另一个单位，常用于营养计量中。

“卡”是这样规定的：1卡等于在1个标准大气压下，1 g水温度升高1 ℃吸收的热量。

若一个成年人参加一次长跑，身体消耗的能量约为8.4×106 J，相当于消耗________卡。

4. 一箱木炭的质量为10 kg，其热值为3.4×107 J/kg。

若用掉一半，剩下木炭的热值为________J/kg。

5. 导体的电阻是导体本身的一种性质，它的大小可由公式R＝ρLS计算得到，其中L表示导体的长度，S表示导体的横截面积，ρ表示导体的电阻率。

根据你所学的知识判断影响电阻率ρ大小的因素是________。

6. 如图所示的电路中，若使L1、L2并联，则应只闭合________。

(第6题)(第7题)(第8题)7. 如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数为4.5 V。

当S1、S2都闭合时，电压表的示数为________V 。

8. 小华家买了一个家用电吹风，其简化电路如图所示，主要参数：额定电压220 V、热风额定功率1 000 W、冷风额定功率120 W。

当电吹风吹热风时，正常工作5 min电热丝产生的热量是________J。

9. 如图所示为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，已知电源电压保持220 V不变，电阻R1的阻值为1 210 Ω，电阻R2的阻值为121 Ω，饮水机处于保温状态时的电功率是________W。

(第9题)(第10题)10. 如图，电源电压为6 V，电阻R0＝10 Ω，电流表量程为0～0.6 A，电压表量程为0～3 V，滑动变阻器R上标有“20 Ω0.5 A”字样。

8.5《电功率和安全用电》同步测试（30分钟 40分）一、选择题(本大题共5小题，每小题3分，共15分)1.家庭电路中保险丝被烧断，可能的原因是( )A.电路中出现断路B.电路中某盏灯的开关接触不良C.保险丝选用得太粗D.电路中同时使用的用电器的总功率过大2.(2010·毕节中考)王老师的新家买了250 W的电视机一台，300 W的洗衣机一台，100 W的电冰箱一台，2 200 W的柜式空调机一台，250 W的电脑一台，800 W的电饭锅一只，40 W照明灯8盏.请为王老师选择一种合适的电能表( )A.220 V 5 AB.220 V 15 AC.220 V 20 AD.220 V 30 A3.用电高峰时期，家里的白炽灯泡比正常发光时要暗一些.这是因为，在用电高峰时( )A.并联用电器增多，电路的总电阻增大B.并联用电器增多，电路的总电流减小C.并联用电器增多，家用电器的实际功率减小D.并联用电器增多，家用电器的额定功率减小4.2011年3月10日云南省德宏洲盈江县发生5.8级地震，在党和政府的支持下，小宇同学家的永久性住房已经建好.在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V 的灯泡，闭合总开关，发现灯泡正常发光.由此判断( )A.线路安装完全正确，因为灯泡正常发光B.线路安装不正确，电路中有短路C.线路安装不正确，电路中有断路D.仅由此不能判断线路是否有问题5.(2011·沈阳中考)材料科学的发展正在影响着我们的生活，下列关于材料应用的说法中正确的是( )A.保险丝是利用半导体材料制成的B.利用超导材料做电热丝，电热丝会更热C.利用钨做灯丝，是因为钨的熔点低D.试电笔外壳是用塑料制成的，因为它是绝缘材料二、填空题(本大题共4小题，每空1分，共9分)6.周末，小华在家开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了，则“跳闸”的原因可能是__________________.根据小华家自动空气开关上的铭牌(如图所示)，他家的电路允许使用的电器总功率最大值为___________W.7.(2011·泰州中考)小华发现家里电能表的示数在3 h内由变成，则他家在这段时间用电 __________kW·h，用电器消耗的实际功率是_______W.如果电能表标有“220V 2.5(10)A”字样，则电路中_______ (选填“能”或“不能”)再接入一个额定功率为800 W的电饭煲.8.(2011·十堰中考)在家庭电路中，电线相互连接处，因为接触不良，容易造成_________变大.根据焦耳定律可知，在通电时间和________相同时，该处比别处更容易发热，加速导线老化，甚至引起火灾.9.现在家庭电路中一般不再使用保险丝，而是使用一种叫做空气开关的新型保险装置(如图所示).这种装置被附加在总开关上，通过电磁原理来实现断开.当电路中的电流过大时，保险装置就会自动脱扣，切断电路，俗称“跳闸”.(1)空气开关与保险丝相比较，好处是：________________________________________________________________________________________(写出一种)；(2)如果你家的空气开关老是跳闸，你应该_________________________________________________________________________________________________.三、实验探究题(8分)10.(2011·新疆中考)某同学的电能表铭牌上标有“10 A，220 V”字样，该同学晚上在家中将一1 000 W的电饭煲插入插座的瞬间，发现只有自家的电灯熄灭了，空气开关也跳闸了.(1)分析原因可能是电饭煲插头__________或家庭电路中______________过大.(2)请你设计一个方案验证上述猜想.四、计算题(8分)11.(2011·成都中考)如图所示为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到92 ℃时开关S1自动断开，处于保温状态；当水温降至一定温度时，S1又闭合，重新加热. 已知电源电压保持220 V不变，电阻R1的阻值为1 210 Ω，电阻R2的阻值为121 Ω.求：(1)饮水机处于保温状态时的电功率是多少？(2)饮水机处于加热状态时电路的总电流是多少？答案解析1. 【解析】选 D. 当电路中出现断路或者电路中某盏灯的开关接触不良时，保险丝中无电流通过，不会产生热量，A、B错；当保险丝选用得太粗时，保险丝的电阻太小，产生的热量也少，保险丝更不容易被烧断；保险丝被烧断，有可能是保险丝选用得太细，也有可能是电路中电流过大.而电流过大有两个原因：一是短路，二是用电器的总功率过大，所以选D.2. 【解析】选C.家中用电器工作时的总功率是P总=250 W+300 W+100 W+2 200 W+250 W+800 W+40 W ×8=4 220 W ，I 总=P 总/U ≈19 A ；为了保证电能表的安全，应选额定电流稍大于实际电流的总电流的电能表，故选C.3. 【解析】选C.家庭电路中并联的用电器越多，总电阻越小，总电流越大，A 、B 错，干路中的电流越大，U=I 线R 导线上损耗的电压就会增大，导致用电器两端的实际电压降低，用电器的实际功率就会减小，因此用电高峰时，家庭里的白炽灯泡比正常发光要暗一些，C 正确；而家用电器的额定功率是用电器的性能指标，不会改变，D 错.4. 【解析】选B.保险丝是串联在电路中的，灯泡将保险丝换下后串联在电路中，灯泡能够正常发光，说明灯泡两端电压是220 V ，则可判断电路中有短路.5．【解析】选D.保险丝是利用电阻率大、熔点低的铅锑合金制成的，A 项错误；超导是电阻在温度很低时电阻为零的现象，由Q=I 2Rt 可知如果用超导材料做电热丝，则电热丝不会发热，B 项错误；利用钨做灯丝，是因为钨丝熔点高，不易熔断，C 项错误.6. 【解析】“跳闸”说明干路电流过大，原因有两种可能：一是电饭锅内电路短路，二是用电器总功率过大；根据铭牌参数可知，他家电路中总功率最大值为P=UI=220 V ×10 A=2 200 W.答案：电饭锅内电路短路或用电器总功率过大 2 2007. 【解析】本题考查家用电器中电能表的使用，在读电能表时注意最后一位是小数点后的，计算家庭电路中消耗电能时，用较大的数减去较小的数W=2 139.4 kW ·h-2 138.2 kW ·h=1.2 kW ·h.在3 h 内用电器消耗的实际功率是W P t == 1.2 kW h3 h =0.4 kW=400 W.当再接入一个额定功率为800 W 的电饭煲时，家庭电路中的总功率是 1 200 W ，电路中的电流P 1 200 W I U 220 V ==总≈5.45 A ，大于标定电流2.5 A ，所以不能再接入一个额定功率为800 W 的电饭煲.答案：1.2 400 不能8. 【解析】本题考查用电常识，电线相互接触处接触不良，会造成接触处电阻变大，根据焦耳定律Q=I 2Rt 可知，在通电时间和电流相同时，电阻大的地方产生的热量多，所以会加速导线老化，甚至引起火灾.答案：电阻 电流9. 【解析】空气开关是利用了电流的磁效应而设计的一种新型保险装置，其作用和保险丝相同，但是在好多方面要优于保险丝.如：“跳闸”之后不需要更换保险丝，只要排除故障后，重新合上开关即可，还有操作安全、方便等，但造价要比保险丝高.答案：(1)不需要更换保险丝，操作安全、方便等(2)先查清故障原因，排除故障后再重新合上开关10. 【解析】本题考查家庭电路电流过大的原因，家庭电路中电流过大的原因有两种：一、短路；二、用电器总功率过大.(1)当在家中将一1 000 W 的电饭煲插入插座的瞬间，发现只有自家的电灯熄灭了，空气开关也跳闸了，有两种可能：一、电饭煲插头插入插座后发生了短路现象；二、家庭电路中总的电功率过大.(2)更换新的电饭煲插头，如果家中的电灯熄灭了，空气开关也跳闸了，说明用电器总功率过大，如果能够正常使用，说明原来的插头内导线接触，接入电路中短路.答案：(1)短路 总的电功率 (2)更换新的电饭煲插头，如果家中的电灯熄灭了，空气开关也跳闸了，说明用电器总功率过大，如果能够正常使用，说明原来的插头内导线接触，接入电路中短路.11. 【解析】(1)()2211220 V U P 40 W R 1 210===Ω (2)1212UU 220 V 220 V I I I 2 A R R 1 210121=+=+=+=ΩΩ答案：(1)40 W (2)2 A。

饮水机问题1．如图所示为某电热饮水机的电路原理图．饮水机有加热和保温两种工作状态．已知电源电压保持220V不变，R1和R2均为发热电阻，电阻R1的阻值为1210Ω，电阻R2的阻值为121Ω．求：（1）饮水机处于保温状态时电路中的电流是多少？（2）饮水机处于加热状态时电路的总功率是多少？2．如图所示，是某电热饮水机及其内部电路原理图、其说明书上收集到的数据。

该电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），其内部有一个热水箱，热水箱中的水温达到90℃时，温控开关就会自动断开，停止加热进入保温状态；当水温降至60℃时，温控开关又会自动闭合重新加热。

饮水机电路原理图（1）当热水箱里的水（按2L计算）温度降至60℃时，温控开关自动闭合重新加热至90℃这一过程中，水吸收的热量是多少？（提示：1L="1.0" ×10-3m3）（2）正常加热时R1、 R2的电阻值是多少？3．如图所示是家用饮水机的工作原理电路，其中S是温度控制开关，当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态，已知电阻R0=44Ω，R=2376Ω．（1）当开关S处于“2”挡时，通过电阻R和R0的电流强度各为多大？（2）当开关S分别处于“1”挡和“2”挡时，饮水机的总功率各是多少？（3）请判断当开关S处于“1”挡时，饮水机处于加热状态还是保温状态？简述理由．4．如图所示，是某电热饮水机的电路原理图．它有加热和保温两种工作状态（由温控开关S 2自动控制），该饮水机的热水箱容积1L，额定工作电压220V，正常加热时的功率1000W，保温时的功率40W．求：（1）R1和R2的电阻值各是多大？（2）在用电高峰期，该饮水机的实际工作电压只有200V，若该饮水机的加热效率为80%（即电流产生热量有80%被水吸收），若将装满水箱的水从30℃加热至100℃，需要多长时间？（C水=4.2×103J/（kg?℃），ρ水=1.0×103kg/m3，不计温度对电阻的影响，计算结果保留一位小数．）5.如图所示是家用饮水机的工作原理电路，其中S是温度控制开关，当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态，已知电阻R0=55Ω，R=2365Ω.（1）当开关S处于“2”挡时，通过电阻R和R0的电流强度各为多大？（2）当开关S分别处于“1”挡和“2”挡时，饮水机的总功率各是多少？（3）请判断当开关S处于“1”挡时，饮水机处于加热状态还是保温状态？简述理由。

【中考物理】2022-2023学年广东省深圳市第一轮专项复习—温档类计算专题一、单选题1．在综合实践活动中，小明设计了一种电热饮水机电路，如图甲所示。

和均为电热丝，1R 2R 是自动控制开关，可实现“低温挡”“高温挡”之间的转换。

饮水机工作时功率随时间的关2S 系图像如图乙所示。

下列说法正确的是（ ）A ．当只闭合开关时，处于高温档B ．高温挡的功率为220W 1S C ．电阻的阻值为110ΩD ．30min 内电路消耗的总电能是2R 46.610J 二、计算题2．电热饮水机是生活中常用电器，它有加热和保温两种功能，如表是该饮水机的铭牌，简化电路如图所示，S 0为温控开关，求：智能牌电热饮水机额定电压220V加热1100W 额定功率保温121W 频率50Hz（1）饮水机正常加热10min所消耗的电能；（2）当饮水机加热时R1的功率；（3）电路中R2的阻值。

3．小明家的豆浆机的简化电路如图所示，铬牌中部分参数如表所示。

豆浆机工作时加热器先加热，待水温达到64℃时温控开关闭合，电动机开始打磨且加热器继续加热，直到产出豆浆成品，电源开关自动断开。

小明用初温20℃、总质量为1kg的水和少量豆子制作豆浆。

[水和豆子的比热容取c=4.2×103J/（kg•℃）]豆浆机铭牌最大容积V/L2加热器功率P热/W880额定电压U/V220电动机功率P动/W120（1）求加热器单独工作时电路中的电流；（2）求温控开关闭合前水和豆子吸收的热量；（3）本次制作豆浆共计用了9min的时间，若在温控开关闭合前加热器正常工作生产的热量70%被水和豆子吸收，求本次制作豆浆共消耗的电能。

4．明家电热饮水机有加热和保温两种工作状态，它的简化电路图如图所示，R1和R2均为用来加热且阻值不变的电热丝，饮水机部分参数如表所示。

额定电压220V加热功率880W额定功率保温功率242W容量 2.5L（1）求该饮水机加热时的电流；（2）求电阻R2的阻值；（3）某一天，小明断开家中其它用电器，使饮水机处于加热状态，发现家中标着“3000r/(kW·h)”字样的电能表转盘在3min内转了120转，求此饮水机加热的实际功率。

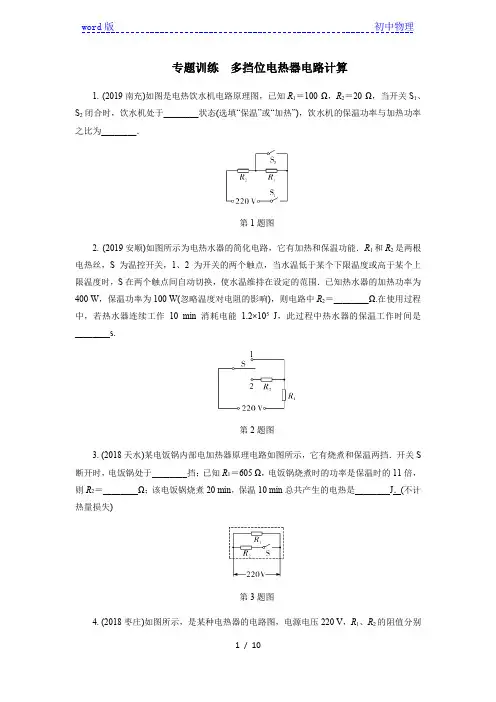

专题训练多挡位电热器电路计算1. (2019南充)如图是电热饮水机电路原理图，已知R1＝100 Ω，R2＝20 Ω，当开关S1、S2闭合时，饮水机处于________状态(选填“保温”或“加热”)，饮水机的保温功率与加热功率之比为________．第1题图2. (2019安顺)如图所示为电热水器的简化电路，它有加热和保温功能．R1和R2是两根电热丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围．已知热水器的加热功率为400 W，保温功率为100 W(忽略温度对电阻的影响)，则电路中R2＝________Ω.在使用过程中，若热水器连续工作10 min消耗电能 1.2×105J，此过程中热水器的保温工作时间是________s.第2题图3. (2018天水)某电饭锅内部电加热器原理电路如图所示，它有烧煮和保温两挡．开关S 断开时，电饭锅处于________挡；已知R1＝605 Ω，电饭锅烧煮时的功率是保温时的11倍，则R2＝________Ω；该电饭锅烧煮20 min，保温10 min总共产生的电热是________J．(不计热量损失)第3题图4. (2018枣庄)如图所示，是某种电热器的电路图，电源电压220 V，R1、R2的阻值分别为11 Ω、22 Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换．电热器在低温挡工作时的电功率是________W，在高温挡工作1 min产生的热量是________J.第4题图5. (2019齐齐哈尔)如图甲是文文同学家新买的一台冷暖空调扇，其内部简化电路如图乙所示，R1、R2均为发热电阻，R1的阻值为110 Ω，是电动机．开关S1闭合后，当S2接1、2时吹冷风；当S2接2、3时吹温风；当S2接3、4时吹热风，此时空调扇的总功率为1 100 W．已知：电源电压为220 V, c冰＝2.1×103 J/(kg·℃)．求：(1)吹冷风时，在空调扇内加入冰袋会使吹出的风温度变低．若冰袋内冰的质量为1 kg，温度从－16 ℃升高到－6 ℃时，冰从周围吸收的热量是多少？(2)吹冷风时，电动机正常工作1 h消耗的电能为0.11 kW·h，此时通过电动机的电流是多少？(3)吹热风时，R2的电阻是多少？6. (2019龙东)如图甲为家用电热饮水机，图乙为它的电路原理图，下表为它的铭牌数据．(1)当S1闭合，S2(选填“加热”或“保温”)，此时电路中的电流是多大？(2)饮水机正常工作时，将热水箱中的水从20 ℃加热到90 ℃.求：水吸收的热量是多少？[水的比热容4.2×103 J/(kg·℃)](3)电热饮水机正常工作时加热效率为80%.求：将热水箱中的水从20 ℃加热到90 ℃的时间为多少秒？7. (2019葫芦岛)图甲是一款电煮壶，为了保留药膳的营养，可以把被加热的药膳放到炖盅里加热．图乙是其简化的电路图，R1、R2均为发热电阻，且R1＝R2.电煮壶有加热和保温两个挡．加热挡的功率为1 000 W．求：(1)电煮壶保温挡的功率．(2)炖盅内0.5 kg的药膳温度升高了80 ℃，药膳吸收的热量．[c药膳＝4×103 J/(kg·℃)](3)电煮壶在加热挡正常工作600 s，壶中的水和药膳总共吸收了4.8×105J的热量．则电煮壶的加热效率是多少？8. (2019岳阳)一新款节能电炖锅如图甲，有关技术参数如表所示(设电炖锅不同挡位的电阻和加热效率均不变)．甲乙(1)(2)在用电高峰期，关掉家里的其他用电器，只让处于中温挡状态的电炖锅工作，观察到标有“1 800 r/(kW·h)”的电能表转盘在121 s 内转了20圈，求此时的实际电压；(3)电炖锅正常工作时，用低温挡和高温挡分别给质量相同的冷水加热，待水温达到50 ℃时开始计时，绘制的水温随时间变化的图像如图乙所示．结合所给信息，通过计算，分析比较用高温挡还是用低温挡更节能．9. (2019威海)火锅是人们比较喜欢的一种饮食方式．如图为小明家使用的一款电火锅工作电路的原理图．它有高、中、低三个加热挡位，旋钮开关可以分别置于“0和1”、“1和2”、“2和3”或“3和4”接线柱．正常工作时，低温挡功率为高温挡功率的15，R 1为242 Ω，R 2为60.5 Ω.(忽略温度对电阻的影响)(1) 请指出开关置于什么接线柱时，火锅处于低温挡？(2)R 3的阻值是多少欧姆？电火锅处于低温挡正常工作时，在1分钟内产生的热量是多少焦耳？(3)小明关闭家中的其他用电器，只让电火锅独立工作，用高温挡加热汤液2分钟，电能表的表盘转了81转，请通过计算判断此时电火锅是否正常工作？[电能表的铭牌上标有3 000 r/(kW·h)]参考答案1. 加热 1∶6 【解析】当开关S 1、S 2闭合时，R 2接入电路，R 1短路，由电功率公式P ＝U 2R 可知，此时功率最大，饮水机处于加热状态；当S 1闭合，S 2断开时，R 1和R 2串联，电路中电阻最大，由P ＝U 2R可知，此时电功率最小，饮水机处于保温状态，保温状态时功率为P 保温＝U 2R 1＋R 2，加热功率为P 加热＝U 2R 2，保温功率与加热功率之比为P 保温P 加热＝U 2R 1＋R 2U 2R 2＝R 2R 1＋R 2＝20 Ω100 Ω＋20 Ω＝16.2. 363 400 【解析】由电路图可知，开关与触点1连通时，电路为R 1的简单电路，电热水器处于加热状态，由P ＝U 2R 可得，R 1＝U 2P 加热＝（220 V ）2400 W ＝121 Ω；开关与触点2连通时，R 1与R 2串联，电热水器处于保温状态，电路的总电阻R ＝U 2P 保温＝（220 V ）2100 W ＝484 Ω，因串联电路中总电阻等于各分电阻之和，所以R 2＝R －R 1＝484 Ω－121 Ω＝363 Ω；热水器10 min 消耗电能1.2×105 J ，由于电热水器先加热后保温，设加热时间为t 1，则保温时间为600 s －t 1，则有W ＝P 加热t 1＋P 保温(600 s －t 1)，即1.2×105 J ＝400 W×t 1＋100 W×(600 s －t 1)，解得加热时间t 1＝200 s ，保温时间t 保温＝600 s －200 s ＝400 s.3. 保温 60.5 1.104×106 【解析】由图可知，当开关S 断开时，电饭锅处于保温挡；因电路中总功率等于各用电器功率之和，且烧煮时的功率是保温时的11倍， 所以，两电热丝的功率之比：P 1P 2＝P 保温P 烧煮－P 保温＝P 保温11P 保温－P 保温＝110， 由P ＝UI ＝U 2R可得，两电热丝的阻值之比：R 1R 2＝U 2P 1U 2P 2＝P 2P 1＝101， 则R 2＝110R 1＝110×605 Ω＝60.5 Ω；P 保温＝U 2R 1＝（220 V ）2605 Ω＝80 W ，P 烧煮＝11P 保温＝880 W ，电饭锅烧煮20 min 的电能W 1＝P 烧煮t 1＝880 W×20×60 s ＝1.056×106 J ，W 2＝P 保温t 2＝80 W×10×60 s ＝4.8×104 J ，W 总＝1.056×106 J ＋4.8×104 J ＝1.104×106 J.4. 2 200 3.96×105 【解析】扇形开关接触b 、c 两点时，只有R 2接入电路中，此时为低温挡，P 低＝U 2R 2＝（220 V ）222 Ω＝2 200 W ；扇形开关接触c 、d 两点时，R 1、R 2并联，此时为高温挡，则P 高＝U 2R 1＋U 2R 2＝（220 V ）211 Ω＋（220 V ）222 Ω＝6 600 W ；1 min 产生的热量即消耗的电能为W ＝P 高t ＝6 600 W×60 s ＝3.96×105 J.5. 解：(1)冰上升的温度Δt ＝－6 ℃－(－16 ℃)＝10 ℃冰吸收的热量Q 吸＝c 冰m Δt ＝2.1×103 J/(kg·℃)×1 kg×10 ℃＝2.1×104 J(2)吹冷风时，电动机的功率P 冷＝W t ＝0.11 kW·h 1 h＝0.11 kW ＝110 W 通过电动机的电流I ＝P 冷U ＝110 W 220 V＝0.5 A (3)吹热风时，R 1的功率P 1＝U 2R 1＝（220 V ）2110 Ω＝440 W 电阻R 2的功率P 2＝P 总－P 冷－P 1＝1 100 W －110 W －440 W ＝550 WR 2的阻值R 2＝U 2P 2＝（220 V ）2550 W＝88 Ω 6. 解：(1)①保温②S 1闭合、S 2断开，电路为R 1与R 2的一个串联电路，由P ＝UI 得， I ＝P U ＝44 W 220 V＝0.2 A(2)水吸收的热量Q ＝c 水m Δt ＝c 水V ρ水Δt ＝4.2×103 J/(kg·℃)×10－3 m 3×1.0×103 kg/m 3×(90 ℃－20 ℃)＝2.94×105 J(3)电热饮水机正常工作将热水箱中的水从20 ℃加热到90 ℃消耗的电能W ＝Q η＝2.94×105 J 80%＝3.675×105 J 则加热所用时间t ＝W P ＝3.675×105 J 400 W＝918.75 s 7. 解：(1)当开关S 闭合，旋钮开关接2时，电路为R 2的简单电路，电煮壶处于加热状态，由P ＝U 2R 得：R 2＝U 2P 加热＝（220 V ）21 000 W ＝48.4 Ω 开关S 闭合，旋钮开关接1时，电阻R 1、R 2串联，电煮壶处于保温状态，R 总＝R 1＋R 2＝48.4 Ω＋48.4 Ω＝96.8 Ω由P ＝U 2R 得：P 保＝U 2R 总＝（220 V ）296.8 Ω＝500 W (2)药膳吸收的热量：Q 吸＝c 药膳m Δt ＝4×103 J/(kg·℃)×0.5 kg ×80 ℃＝1.6×105 J(3)在加热挡正常工作600 s ，消耗的电能W 电＝P 加热t ＝1 000 W ×600 s ＝6×105 J电煮壶的加热效率是η＝Q 吸′W 总×100%＝4.8×105 J 6×105 J×100%＝80% 8. 解：(1)高温挡正常工作电流：I ＝P U ＝600 W 220 V≈2.7 A (2)【方法一】电炖锅在中温挡时的电路中的电阻：R 中＝U 2P 中＝（220 V ）2400 W ＝121 Ω 电炖锅消耗的电能：W 中＝201 800×3.6×106 J ＝4×104 J U 实＝WR 中t ＝4×104 J ×121 Ω121 s＝200 V 【方法二】电炖锅消耗的电能：R rp ＝U 2P 中＝（220 V ）2400 W ＝121 Ω W 中＝201 800×3.6×106 J ＝4×104 J 电炖锅实际功率：P 实＝W t ＝4×104 J 121 s ＝4×104121W 电路实际电压：U 实＝P 实R ＝4×104121 W ×121 Ω＝200 V (3)【方法一】低温挡：P 1＝200 W t 1＝9 min ΔT 1＝58 ℃－50 ℃＝8 ℃高温挡：P 2＝600 W t 2＝6 min ΔT 2＝70 ℃－50 ℃＝20 ℃设水的质量为m ，比热容为c .低温挡时效率η1＝cm ΔT 1P 1t 1，高温挡时效率η2＝cm ΔT 2P 2t 2即η1η2＝P 2t 2ΔT 1P 1t 1ΔT 2＝600 W ×6 min ×8 ℃200 W ×9 min ×20 ℃＝45＜1 η1＜η2，高温挡更节能【方法二】低温挡时消耗电能W 1＝P 1t 1＝200 W ×9×60 s ＝1.08×105 J水温升高1 ℃消耗电能：W 1′＝1.08×105 J 8＝1.35×104 J 高温挡时消耗电能：W 2＝P 2t 2＝600 W ×6×60 s ＝2.16 ×105 J水温升高1 ℃消耗电能：W 2′＝2.16×105 J 20＝1.08×104 J W 1′＞W 2′，高温挡更节能9. 解：(1)当旋钮开关置于1和2接线柱时，电阻R 2、R 3串联，电路中电阻最大，由P ＝U 2R可知，电功率最小，火锅处于低温挡 (2)当旋钮开关置于3和4接线柱时，电阻R 1和R 2并联，此时电路电阻最小，根据公式P ＝ U 2R 可知，此时电路功率最大，处于高温挡．则R 1和R 2的功率分别为P 1＝U 2R 1＝（220 V ）2242 Ω＝200 W ；P 2＝ U 2R 2＝（220 V ）260.5 Ω＝800 W ；此时高温挡的功率为P 高温＝ P 1＋ P 2＝200 W ＋800 W ＝1 000 W所以P 低温＝ 15 P 高温＝15×1 000 W ＝200 W ，所以低温挡时电路中的总电阻为R ＝U 2P 低温＝（220 V ）2200 W＝242 Ω，所以R 3＝R －R 2＝242 Ω－60.5 Ω＝181.5 Ω， 电火锅处于低温挡1 min 产生的热量Q 低温＝W 低温＝P 低温t ＝200 W ×60 s ＝12 000 J(3)高温挡加热2 min 电火锅实际消耗的电能为W高温＝n N ＝81 r 3 000 r/（kW·h ）＝0.027 kW·h ，t ＝2 min ＝130 h 此时火锅处于高温挡的实际功率为P 实＝W t ＝0.027 kW·h 130 h ＝0.81 kW ＝810 W 因P 实＜1 000 W ，故此时电火锅不是正常工作。

沪科版九年级物理第十六章电流做功与电功率月考考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在如图所示的电路中，电源电压恒定不变，R0为定值电阻。

闭合开关S，调节滑动变阻器R的阻值到r或4r时，变阻器的电功率均等于P。

当电路的总功率为P时，必须调节滑动变阻器R的阻值到（）A．3r B．5r C．7r D．9r2、如图所示的家用电器中，利用电流热效应工作的是（）A．电风扇B．电饭锅C．电冰箱D．笔记本电脑3、如图所示，是某同学设计的一台体重测量仪的工作原理图，当测量者站在体重测量台上时，滑片P会滑动到金属片BC上的某一位置，体重显示表就能显示出测量者的体重。

下列关于这种体重测量仪分析正确的是（）A．体重显示表是用电流表改装成的B．体重越大，体重显示表的指针越往右偏C．体重越大，电路中的电流越小D．体重越大，整个电路的电功率越大4、L1标有“6V 3W”字样，L2的电阻是4Ω，把L1和L2串联后接入电路中都刚好正常发光，那么L2的额定电压和额定功率分别：（）A．2V 1W B．8V 2W C．3V 3W D．2V 4W5、某电加热器工作时，与之相连的导线温度过高。

下列解决办法中切实可行的是（）A．减小通过用电器的电流B．缩短用电器工作时间C．换用更粗的导线与之相连D．换用更短的导线与之相连6、如图甲所示电路，电源电压不变，电流表的量程为“0~3A”，小灯泡L的规格为“6V 3W”，忽略温度对小灯泡电阻的影响。

只闭合开关S2，当滑动变阻器的滑片从b端滑到a端的过程中，滑动变阻器R2的电功率跟电路的总功率之比η与R2的关系如图乙所示，且当滑片滑到b端时，滑动变阻器的阻值为R b，电流表的示数为0.3A；只闭合开关S1，小灯泡正常发光。

电功和电功率的综合计算题1、（11•成都）25．如图所示为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时开关S1自动断开，处于保温状态，当水温降至一定温度时，S1又闭合，重新加热。

已知电源电压保持220V不变，电阻R1的阻值为1210Ω，电阻R2的阻值为121Ω。

求（1）饮水机处于保温状态叫的电功率是多少？（2）饮水机处于加热状态时电路的总电流是多少？2、（11·丹东）25．小丹积极响应“节约用电，低碳环保”的号召，他家里新安装一盏可调光灯，灯泡上标有“220V 40W”字样，如图所示为简化电路图，其中滑动变阻器最大值为1210Ω，（设灯丝电阻不随温度变化）求：（1）灯丝电阻是多少？（2）灯泡发光最暗时的电功率是多少？（3）该电路在灯发光最暗时工作1ｈ比最亮时工作1ｈ可节约多少电能？3、（11·昆明）27．如图电路，电源电压和小灯泡电阻不变，小灯泡L标有“6V 3W”字样，滑动变阻器阻值变化范围为0～12Ω。

（1）当开关S1、S2、S3都闭合，小灯泡L正常发光，电流表的示数为0.8A，求R1的阻值和通电10min电流通过R1做的功；（2）当S1闭合，S2、S3断开，求小灯泡功率的变化范围。

4.（11·河池）28．如图所示，电源电压为9V保持不变，灯L上标有“6V 6W”字样，滑动变阻器R1的最大阻值为40Ω，R2=20Ω，灯泡的电阻不变。

求：（1）灯泡的电阻。

（2）当S1断开，S2闭合，滑动变阻器的滑片在最左端时，电路中的电流。

（3）电路工作时消耗的最小功率。

5.（11·聊城）17．在如图所示的电路中，闭合开关S ，电压表V 的示数恒为6V ，电流表的示数为0.5A ，电压表V 2的当数为4V 。

当把滑动变阻器的滑片移至最右端是地，电流表的示数为0.3A 。

求：（1）R 1的阻值。

（2）滑动变阻器的最大阻值。

（3）电路消耗的最小总功率。

2021年中考物理模拟试题专题练习——内能1．〔2021常州模拟〕以下事例中，不能说明分子永不停息做无规那么运动的是〔〕A．炒菜时加点盐，菜就有了咸味B．看到滴入红墨水，整杯水变红C．冠状病毒附在飞沫上随风运动D．房间里放一箱苹果，满屋飘香2.〔2021云南模拟〕关于温度、热量和内能，以下说法正确的选项是〔〕A．物体吸收热量，温度一定升高B．80℃的水一定比30℃的水含有的热量多C．物体的内能增加，一定是从外界吸收了热量D．温度相同的物体接触时不发生热传递3．〔2021荆门模拟〕端午节，妈妈蒸制粽子的过程中，涉及到的有关物理现象表述正确的选项是〔〕A．蒸粽子时，冒出的“白气〞是汽化现象B．粽子香味扑面而来，说明分子不停地做无规那么运动C．水沸腾时吸收热量，温度升高D．蒸粽子主要是通过做功的方式改变物体的内能4．〔2021广东模拟〕图1是某物质由液态变成固态过程中温度随时间变化的图像，图2的示意图形象反映该物质对应三态分子排列的特点，以下说法正确的选项是〔〕A．t1时刻该物质分子排列如图丙B．t4时刻该物质分子排列如图甲C．固态的该物质是晶体D．t2、t3时刻该物质内能相等5．〔2021娄底模拟〕以下关于温度、热量和内能的说法，正确的选项是〔〕①发生热传递时，温度总是从高温物体传递给低温物体②在相同温度下，1kg的水比1kg的冰含有的热量多③一块0℃的冰熔化成0℃的水，内能增大④物体温度升高，内能不一定增加，但一定要吸收热量⑤古人钻木取火，是通过做功的方式使物体内能增加A．①⑤B．②③C．②④D．③⑤6．〔2021潍坊二模〕图是某物质由固态变为液态过程温度随时间变化的图象。

以下说法正确的选项是〔〕A．t＝0时，物体内能为零B．t2至t3时刻物体不吸热C．t2与t3时刻物体内能相等D．t4时刻物体分子平均动能比t1时刻大7.〔2021云南模拟〕物理学是与人类的生产、生活密切相关的。

以下的俗语、成语等反映了人类对自然界的一定认识，其中从物理学的角度分析不正确的选项是〔〕A．“破镜难圆〞说明分子间存在斥力B．“一个巴掌拍不响〞说明力的作用是相互的C．“送人玫瑰，手留余香〞说明分子在不停地运动D．“余音绕梁，三日不绝〞说明声音能反射形成回声8.〔2021山西模拟〕以下现象，不能用分子动理论解释的是〔〕D. 丝绸摩擦过的玻璃棒吸引纸屑9．〔2021娄底模拟〕描述二十四节气的诗句中蕴含着丰富的物理知识，以下说法正确的选项是〔〕A．立春：“大地阳和暖气生〞，大地内能的增加是太阳通过做功的方式实现的B．清明：“清明时节雨纷纷〞，雨的形成是凝固现象C．秋分：“金气秋分，风清露冷秋期半〞，露的形成是液化现象D．霜降：“一朝秋暮露成霜〞，霜的形成需要吸热10．〔2021贵阳模拟〕目前，全球的气候悄悄变暖，这是________效应不断加剧带来的后果；而城市的平均气温高于周围乡村，这种现象称为________效应。

920W=
4.2A；
U220 V
U2
2
0
断开时，电热饮水机只有
2
2
P
220 V
（2）当开关S闭合、S
R工作，处于保温状态。 电阻R耗费的功率：
2
R2
=
1 210
=40 W，当开关S、S0
闭合时，电热饮水机处于加热状态，此时
R1耗费的电功率为：
P1=P总–P2=920 W–40 W=880 W，
U2
2
起来考察，综合性较强，命题形式多种多样，故也是个难点，此中与生活实质相联系的命题形式还是此后
的主流考察方向，两档位用电器电功率的计算是近几年常考的热门。
【考点难点打破】
【知识链节】
电功率：
定义：电功率等于电功和时间之比。
意义：表示耗费电能的快慢。
符号：P[来
3
单位：瓦特（瓦，W），常用单位为千瓦（kW），1 kW＝10 W
【母题原题】图甲是小明家安装的即热式热水器，其拥有高、低温两档加热功能，低温档功率为5 500 W，
内部等效电路如图乙所示，R1和R2是两个电热丝。某次小明用高温档淋浴时，水的初温是20℃，淋浴头的
出水温度为40℃，淋浴20 min共用水100 L。假定热水器电热丝正常工作且产生的热量所有被水汲取
[c水4.2 103J /kg℃]，求：
=1.2 kg/m3］
（1）求浴室内空气汲取的热量；
（2）以下图是东店东用的电暖器的内部简单电路图，
他想利用电暖气使浴室的温度由
13℃高升到28℃，
有500 W和2 000 W两档加热，用2 000 W档正常工作所用时间约是
8 min（R为电热丝，R0为定值电阻，

2021年黑龙江省中考物理冲刺专练——分析计算题（一）一．分析计算题（共12小题）1．同学们在探究“影响电流热效应的因素”（1）小双同学利用自制的灯泡（如图甲）进行实验，闭合开关一会观察到“灯丝”发红，这一过程中电能转化为能。

（2）小峰同学利用两个阻值不同的镍铬合金丝自制两个灯泡（如图乙），他将这两个灯泡串联起来接入电路是为了探究“电流热效应”与电阻的关系，得到的结论是。

（3）小赫同学想利用“自制灯泡R1”来探究电流热效应与电流的关系。

小赫想到了两个改变通过“自制灯泡R1”电流的方法：①改变电源电压，②将“自制灯泡R1”与串联接入电路中。

（4）小峰学习“焦耳定律”后，利用家中的变压器（通过调节可以改变输出电压）和一段金属丝自制了一个泡沫切割机（电路如图）。

用它切割泡沫时，泡沫没有被切开，为了能快速的切开泡沫，说出你的办法和理由。

2．如图所示是航拍一族喜爱的航拍飞行器，飞行器质量为1.5kg，起飞前安装上0.1kg的相机。

若飞行器从地面用12s的时间匀速竖直上升到60m高空中悬停进行拍摄，求：（1）航拍飞行器连同相机飞行在空中进行航拍时，所受的总重力。

（2）航拍飞行器起飞后，在竖直上升60m的过程中克服总重力所做的功。

3．目前家用加湿器市场的产品众多，其中热发型加湿器也叫电热加湿器，技术最简单。

其中工作原理是将水在加热仓中加热到100℃，沸腾变成水蒸气喷出，增加环境湿度。

当加热仓中的水减少到一定程度时，自动阀门能打开，水由储水箱进入到加热仓中。

如表中是某品牌家用电热加湿器相关参数、外形、电路简化图。

相关参数工作电压220V最大运行功率40W，电热转化效率80%储水箱容量2.4L满水工作时间高气雾量10h，低气雾量24h（1）当气雾调节器R2的滑片移到最左边时，加湿器以最大运行功率工作，求电热丝R1的电阻值；（2）当滑片移到最右端时，加湿器以最低气雾量工作，气雾调节器R2的阻值为1210Ω，求此时加湿器的总功率；（3）如果加热仓内冷水的温度20℃，用最大运行功率工作，经过7min，水沸腾产生蒸气，求加热仓中水的质量。

人教版九年级物理第十八章电功率计算题专项练习Ⅰ参考答案与试题解析一、计算题。

1．如图是苏泊尔电饭锅的原理图，它有加热和保温两挡，通过S的通断进行调节，R0，R 都是电阻，当是加热挡时电路的电功率为1000W，当是保温挡时电路总功率为22W。

求：（1）要使电饭锅处于低温挡时，开关S应处于断开状态？（2）电阻丝R0的阻值是多大？（3）当电饭煲处于保温挡时，电路中的电流多大？保温5min电阻丝R0产生的热量是多少？【分析】（1）根据P＝结合电路图分析开关断开和闭合时电饭锅的工作状态；（2）由电饭锅的加热挡功率，根据P＝计算R0的电阻；（3）由电饭锅的保温挡功率，根据P＝UI计算此时电路中电流，由焦耳定律计算保温5min电阻丝R0产生的热量。

【解答】解：（1）由图知，S闭合时，只有电阻R0接入电路中；S断开时，两电阻串联，由串联电路的电阻特点知，S断开时，电路的总电阻较大，电源电压一定，由P＝可知，此时电饭锅的电功率较小，为保温状态，则S闭合时为加热状态；（2）由题知，加热挡时电路的电功率为1000W，此时只有R0接入电路中，由P＝可得：R0＝＝＝48.4Ω；（3）由题知，保温挡时电路总功率为22W，由P＝UI可得，此时电路中电流：I＝＝＝0.1A，此时两电阻串联，所以I0＝I＝0.1A，所以保温5min电阻丝R0产生的热量：Q0＝I02R0t＝（0.1A）2×48.4Ω×5×60s＝145.2J。

答：（1）断开；（2）电阻丝R0的阻值为484Ω；（3）当电饭煲处于保温挡时，电路中的电流为0.1A，保温5min电阻丝R0产生的热量是145.2J。

【点评】本题考查了串联电路特点、电功率以及焦耳定律公式的应用，灵活应用公式、正确判断电饭锅的工作状态是解题的关键。

2．小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min。

水的温度由20℃升高到50℃．已知c水＝4.2×103J/（kg•℃），求：（1）加热过程中水吸收的热量；（2）此过程电热淋浴器的热效率。

2019年中考物理试题分类汇编——热学计算专题1.（2019龙东，36）如图甲为家用电热饮水机，图乙为它的电路原理图，下表为它的铭牌数据。

（1）当S1闭合，S2断开时，电热饮水机处于状态（填“加热”或“保温”），此时电路中的电流是多大？（2）饮水机正常工作时，将热水箱中的水从20℃加热到90℃，求：水吸收的热量是多少？（水的比热容4.2×103J/（kg•℃））（3）电热饮水机正常工作时加热效率为80%．求：将热水箱中的水从20℃加热到90℃的时间为多少秒？2.(2019娄底，24)小明家某型号电热加湿器的原理图如图甲，R1、R2都是发热电阻，不考虑温度对电阻的影响，且R2=3R1；S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”、“低挡”、“高挡”之间的切换（低挡为小功率加热，高挡为大功率加热），其部分技术参数如下表。

（1）开关处于图示位置，电热加湿器的状态是_____（选填“关”“低档”或“高档”）（2）求电热加湿器中R1的阻值；（3）某次使用加湿器在额定电压下工作，加湿器注水仓中加注冷水已达到最大注水量，其工作30min的功率与时间图象如图乙所示，如果电阻R1在此次高挡加热时产生的热量全部被水吸收，可以使注水仓中冷水的温度升高多少℃？[计算结果保留整数，水的比热容为4.2×103J/（kg•℃）]（4）某一天，小明断开家中其他所有用电器，只接通加湿器在低档加热，发现家中3000revs/（kW•h）的电能表转盘在400s内转了27圈，求此时电阻R2的实际功率是多少？（1）由图甲可知，开关S接“1、2”触点时，电路断路，据此判断电热加湿器的状态；（2）由图甲知，开关S接“3、4”触点时，电路为R1的简单电路，电路的总电阻最小，电热加湿器的功率最大，处于高挡，根据P＝UI＝求出电热加湿器中R1的阻值；（3）由图乙知工作30min内高档工作的时间，根据P＝求出在高档正常工作时消耗的电能，如果电阻R1在此次高档加热时产生的热量全部被水吸收，利用Q吸＝cm△t求出水升高的温度；（4）3000revs/（kW•h）表示：每消耗1kW•h的电能，电能表的转盘就转过3000r，据此求出电能表的转盘转过27r时消耗的电能，根据P＝求出加湿器在低挡加热的实际功率；由图甲知，开关S接“2、3”触点时，R1、R2串联，电路的总电阻最大，电热加湿器的功率最小，处于抵挡，根据电阻的串联和P＝UI＝I2R求出电路中的电流，利用P＝I2R求出此时电阻R2的实际功率。

（11·成都）25．如图所示为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时开关S1自动断开，处于保温状态，当水温降至一定温度时，S1又闭合，重新加热。

已知电源电压保持220V不变，电阻R1的阻值为1210Ω，电阻R2的阻值为121Ω。

求（1）饮水机处于保温状态叫的电功率是多少？（2）饮水机处于加热状态时电路的总电流是多少？答案：解：（1）P1 = U 2 / R1 = (220 V )2 / 1210 Ω = 40 W（2）I = I1 + I2 = (U /R1) + (U /R2) = ( 220 V / 1210 Ω ) + ( 220 V / 121Ω ) = 2 A（11·昆明）27．如图电路，电源电压和小灯泡电阻不变，小灯泡L标有“6V 3W”字样，滑动变阻器阻值变化范围为0～12Ω。

（1）当开关S1、S2、S3都闭合，小灯泡L正常发光，电流表的示数为0.8A，求R1的阻值和通电10min电流通过R1做的功；（2）当S1闭合，S2、S3断开，求小灯泡功率的变化范围。

答案：（1）20Ω1080J（2）0.75W~3W（11·威海）23．如图所示，小灯泡L标有“6V3W”字样，滑动变阻器的最大阻值为100Ω，电压表的量程是0－15V，闭合开关后，移动滑动变阻器，使电压表的示数为6V，这时灯泡正常发光，求：（1）电源电压。

（2）当滑动变阻器接入电路中的电阻是28Ω时，小灯泡消耗的实际功率。

答案：（1）12V（2）1.08W（11·义乌）38．如图所示，电源电压不变，小灯泡标有“6V ，3W”字样，滑动变阻器最大阻值为24Ω。

（1）小灯泡正常工作10分钟将消耗多少电能？（2）当滑片P 在中点时，小灯泡恰好正常发光。

则电源电压为多少V ？ 答案：解： (1) W=Pt=3瓦×10×60秒=1800焦 （2）安伏瓦.50=63==U P IU 滑=IR 滑=0.5安×12Ω=6伏 U=U 滑+U L =6伏+6伏=12伏（11·河池）28．如图所示，电源电压为9V 保持不变，灯L 上标有“6V 6W”字样，滑动变阻器R 1的最大阻值为40Ω，R 2=20Ω，灯泡的电阻不变。

人教版九年级物理第十八章电功率相关计算练习题有答案姓名：__________ 班级：__________一、计算题（共35题）1.有一只电热水壶，其铭牌上标有“220V 1210W”的字样，不考虑温度对电阻的影响，水的比热容4.2×103J/（kg•℃），g取10N/kg。

求：（1）它正常工作时通过电阻丝的电流有多大？（2）它正常工作时电阻丝的电阻有多大？（3）当实际电压为200V时，该电热水壶的效率为80%，在一标准大气压下将壶内1Kg的水由20℃加热至沸腾，需要加热多少分钟？2.如图所示的电路，小灯有“6V3W”的字样，电源电压恒为9V，小灯泡电阻不变。

闭合开关S，当滑动变阻器滑片P移到某一位置时，小灯泡恰好正常工作。

求：（1）小灯泡正常工作的电流；（2）滑动变阻器接入电路的电阻；（3）滑动变阻器的功率。

3.如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6V 3W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2A（设灯丝电阻不受温度影响）．求：（1）电源电压（2）电阻R的阻值（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率．4.小华组装了一台直流电动机模型，她将电动机模型接入如图（a）所示的电路中，已知电源电压U=3V，并保持不变，线圈电阻R=2Ω，接通电路后，电动机正常转动，电流表读数I=0.5A，已知电动机正常工作时的能量转化关系如图（b）所示，摩擦不计，求：（1）求电路的总功率P．（2）电动机正常转动1min消耗的电能W和线圈产生的热量Q．（3）电动机转换成机械能的效率η（百分数后保留一位小数）．产生的热量；5.物理实验室有一个灯泡，铭牌上标有“6V3W”的字样。

兴趣小组的同学想让这个小灯泡正常工作，但手边只有一个电压恒为9V的电源，于是他们找来一个阻值合适的电阻R与之串联后接入电路，如图所示，使小灯泡刚好正常工作。

求：（1）小灯泡正常工作时的电流。

【中考物理】云南省曲靖市2022-2023学年专项突破仿真试卷（卷一）1．下面一些家用电器中，其中正常工作时电功率接近900W的是（ ）A．电视机B．节能灯C．微波炉D．笔记本电脑2．两个工作原理相同的电暖器甲和乙，已知甲的规格为“220V，1000W”，乙的规格为“220V，1800W”，在它们均正常工作的情况下，关于这两个用电器说法正确的是（ ）A．电暖器乙工作一小时，消耗一度电B．电暖器甲消耗电能快于乙消耗电能C．流过电暖器乙的电流更大D．两个电暖器使用相同时间，甲消耗的电能更多3．发光二极管简称LED，如图所示，把LED接入电路，闭合开关后LED正常发光，而且几乎不发热。

以下说法正确的是（ ）第3题第5题第6题第7题第8题A．LED主要将电能转化为内能B．LED主要是由超导体材料制成的C．流过LED较长引脚的电流比较短引脚的大D．把电源正负极对调后闭合开关，LED不会发光4．关于电功、电能、电热和电功率，下列说法中错误的是（ ）A．对所有用电器来说，电流做功的多少等于用电器消耗电能的多少B．电视机消耗电能的多少等于电视机中产生电热的多少C．某用电器的电功率越大，它消耗的电能可能越多D．电流产生热量相同的用电器，消耗的电能不一定相同5．在图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是（ ）A．电流通过A、B所做的功是W A＞W B B．电流通过A、B所做的功是W A＜W BC．电流通过A、B所做的功是W A＝W B D．无法比较电流通过A、B时做功的大小6．小梦同学是个爱动脑的孩子，她想知道家里电热水壶的实际功率多大，于是她将家里其他用电器都关闭，只让电热水壶单独工作了72s，如图的电能表转盘转了50转，下列说法正确的是（ ）A．此电能表转盘每小时转过2500转B．电能表是测量电路中用电器功率的仪器C．此电能表所在电路的最大电功率为2200kW D．该电热水壶的实际功率是1000W7.如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（ ）A.电流表示数变大，灯L变亮B.电压表示数变大，灯L的实际功率变小C.电流表示数变小，灯L仍然正常发光D.电压表示数不变，电路的总功率变大8．在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。

2013年中考物理试题电学压轴题之电力热综合问题1、(2013日照）随着城市化建设的发展，许多家庭都住进了高楼大厦，小丽家住进新楼后，为了淋浴的方便，购置了一款某型号的电热水器（其铭牌见下表），安装在卫生间的墙上。

小丽在使用过程中发现：（1）注满水的电热水器，在额定电压下连续加热40min，热水器上的温度示数由22℃上升到46.2℃。

已知水的比热容为4.2×103J/(kg. ℃),水的密度为1.0×103kg/m3，求此过程中电热水器的热效率。

（2）该热水器在某时间段使用时，20min内产生的热量为2.4×106J，求通过电热水器的电流和它工作的实际电压。

（3）防电墙技术就是在电热水器内部形成永久性电阻，电热水器经防电墙处理后，使人体承受的电压不高于20V，保证异常漏电情况下，接触热水器的人的安全。

如图所示，若人体的最大电阻为20MΩ，试求防电墙的电阻。

（1）水箱中水的质量为m=ρV水箱中的水吸收的热量 Q=cmΔt水箱中的水在额定电压下连续加热40min消耗的电能为W=Pt电热水器加热时的热效率为η= Q/W=cmΔt / Ptη=4.2×103J/(kg. ℃) ×1.0×103kg/m3×50×10-3m3×(46.2℃-22℃)/（2420W×40×60s）=87.5% （2）由P=U2/R得，电热水器的电阻R=U额2/P额=（220V）2/2420W=20Ω将Q=2.4×106J，R=20Ω，t=20×60s=1200s带入Q=I2Rt 解得通过热水器的电流I= 10A 由U=IR=10A×20Ω=200V（3）在异常漏电的情况下，人体与防电墙串联，电流相等，即：U人/R人=U墙/R墙U人+ U墙=220V防电墙的电阻为R墙= U墙R人/U人=（220V-20V）×20MΩ/20V=200MΩ说明：最后一问网上的答案有误。

2、如图所示为某电热饮水机的电路原理图．饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时开关S1自动断开，处于保温状态；当水温降至一定温度时，S1又闭合，重新加热．已知电源电压保持220V不变，电阻R1的阻值为1210Ω，电阻R2的阻值为121Ω．求：（1）当开关S闭合，S1断开时，通过电阻R1的电流是多少？（2）饮水机处于保温状态时的电功率是多少？（3）饮水机处于加热状态时电路的总电流是多少？4、在如图所示的电路中，电源电压保持6V不变，电阻R1的阻值为20Ω．当S2断开，S1、S3闭合时，电流表的示数为0.45A．求：（1）电阻R2的阻值；（2）当S1、S3断开、S2闭合时，电路消耗的总电功率是多少？6、小明用如图（甲）所示的电路测额定电压为6V的灯泡的功率，保护电阻R0=2Ω．闭合开关S，滑动变阻器的滑动触片从最右端向最左端移动过程中，通过灯泡的电流I与其两端电压U的关系如图（乙）所示．求：（1）灯泡的额定功率；（2）电源的电压；（3）滑动变阻器的最大电阻值．7、图示为一款有高、低温两档的蒸汽电熨斗电路原理图．R1、R2为电热丝，其中R2=242Ω，水升温并汽化成水蒸气，从而熨烫衣服．（1）电热丝是利用电流的效应工作的．分析电路图，闭合S1，当S2 时，电熨斗处于高温档．（2）电熨斗处于低温档时，正常工作功率为100W．求：通过电路的电流是多大？R1的电阻是多大？通电3min产生的热量是多少？（3）若将该款电熨斗进行改造，使其正常工作时高温挡功率为1000W．要求只改变其中一个电热丝的阻值，请你通过分析和计算，求出该电热丝改变后的阻值应为多少？8、运用知识解决问题：（1）白炽灯是将_________能转化为内能的装置．工作时，通过导线和灯丝的电流相等，灯丝的电阻比导线大，根据__________________可知，相同时间内灯丝产生的热量比导线多，所以灯泡烫手而导线不热．（2）请你根据实物电路（图1），在方框内（图2）画出电路图．（4）在电路（图3）中，电流表A1示数为0.5A，电流表A2示数为0.3A，此时R1消耗的功率为1.2W，则R1=_________Ω．R2=_________Ω．请你写出你求解R2的思路．9、王丽家新买了一个电取暖器，共有两个发热管，发热电阻R均为200Ω，取暖器的额定电压为220V，工作电路如图所示．（1）当S1断开S2闭合时，取暖器正常工作0.5h产生的热量是多少？（2）某次使用时，两发热管均工作，但由于电路中用电器太多，导致电路两端的实际电压下降到200V，求此时取暖器的实际功率是多少？10、如图所示，是某种电热饮水机的简化电路示意图．它有加热和保温两种工作状态（由机内温控开关S0自动控制），阅读该饮水机说明书可知：热水箱容积2L，额定电压220V，加热时的功率400W，保温时的功率40W．求：试问：（1）饮水机处于保温状态时温控开关S0应处于什么状态？（2）R1和R2的电阻值各是多大？（3）在用电高峰期，该饮水机的实际工作电压只有200V，加热效率为80%，若将装满水箱的水从20℃加热至100℃，需要多长时间？（C水=4.2×103J/（kg•m3），ρ水=1.0×103kg/m3，忽略温度对电阻的影响）11、某家庭用一个标有“220V，1000W”的电热水器来烧水．该电热水器正常工作20min，可将质量为5kg温度为20℃的水加热到60℃．小的比热容为4.2×103J/（kg•℃）．求这段时间内：（1）水吸收的热量．（2）电热水器消耗的电能．（3）电热水器的热效率（水吸收的热量与消耗的电能之比叫热效率）12、家庭浴室中常用的灯暖型浴霸是通过灯泡的热辐射来升高光照区域内空气温度的，小明家浴室内浴霸由四只标有“220V 250W”的同规格发热灯组成，小明测得浴室的面积为6m2，高为 2.5m，查资料得知当地空气的密度为 1.2kg/m3，比热容为1.0×103J/（kg•℃），当四只灯泡同时正常工作25min后，测得浴室内空气温度从13℃上升到28℃，求：（1）浴室内空气的质量；（2）浴室内空气吸收的热量；（3）浴霸加热浴室内空气的效率．13、如图所示，是一种家用电熨斗的实物图，该电熨斗金属底板质量0.5kg，预热时使金属底板的温度从20℃升高到熨衣服所需的220℃，电熨斗需要正常工作100s，金属底板的比热容为0.46×103J/（kg•℃）．电熨斗发热体放出的热量有92%被金属底板吸收，求：（1）预热时金属底板吸收的热量是多少J？（2）电熨斗的额定功率是多少W？。
