不锈钢保安过滤器

一.目的：建立纯化水系统保安过滤器清洗规程,确保定期对保安过滤器进行更换、清洗,降低保安过滤器的阻力,最终控制保安过滤器的供水量能满足后道的反渗透单元运行要求.二.X围：本标准适用于***制药厂15T/H纯化水系统中的5um保安过滤器清洗规定.三.责任者：1、纯化水系统操作人员对本标准实施负责,质量员负责监督；2、工段长、车间主任负责确保本标准正确实施,并实行监督管理；3、生产办、质量科负责按本标准要求,实行监督管理.四.规程：1、保安过滤器说明：1.1纯化水系统中的保安过滤器作用是截留饮用水带来的大于5um颗粒,以防止其进入反渗透单元.大于5um颗粒经反渗透单元的高压泵加速后可能击穿反渗透膜组件,造成大量漏盐情况,同时划伤高压泵的叶轮.1.2保安过滤器的滤棒是由聚丙烯〔PP〕喷熔制成,其具有深层过滤、纳污量大、寿命长特点.保安过滤器在工作一段时间后,由于大量颗粒的截留,使过滤器滤芯堵塞,导致进出水压差加大,从而影响反渗透膜的供水量,故必须定期对保安过滤器进行更换、清洗. 1.3保安过滤器的清洗频率,按过滤器的运行压差确定.过滤器的运行压差,可通过其进出水压力值计算,公式为：〔压差〕△Mpa=〔进水压力〕Mpa-〔出水压力〕Mpa.3、保安过滤器清洗频率：3.1保安过滤器运行期间,在进水压力≤0.4Mpa时,其进出口压差在0.07～0.1Mpa,需对滤棒进行更换和清洗.4、清洗剂及配制方法：4.1 清洗剂4.1.1 3%～5%NaoH溶液、3%～5%HCL溶液.4.2清洗剂配制方法4.2.1 3%～5%NaoH溶液、3%～5%HCL溶液是分别采用约30%NaoH<工业液碱>、30%HCL〔工业盐酸〕加水稀释制成.配制原理为根据配制前后溶质的量不变,其公式是：CV=C1V1,式中的字母含义为：●C：浓溶液的浓度；●V：需用浓溶液的体积；●C1：需配制的浓度；●V1：欲配制稀溶液的体积.4.2.2 假设配制已知重量aKg的3%～5%NaoH溶液、3%～5%HCL,可根据公式CV=C1V1计算出所需〔30%NaoH或30%HCL〕的原液重量bKg,计算公式为：●30%×bKg〔NaoH或HCL〕=〔3%～5%〕×aKg4.2.3根据以上公式,可计算出原液重量,再将a-b=需加入水的重量.4.2.4称取已知浓度〔30%NaoH或30%HCL〕bKg,倒入配制塑料桶内〔盐酸配制不能使用不锈钢容器〕,加入纯化水〔a-b〕搅拌均匀即得.4.2.5因NaoH和HCL为强酸碱,具有强腐蚀性,故在配制、使用过程中,应采取防护措施,如戴手套等.废弃不用的酸碱清洗液应及时销毁,以防止误伤人.5、保安过滤器更换方法：5.1打开滤器封头,将滤棒取出,把新滤棒带"0"型圈部位朝下,插入壳体底部插座上,固定好帽盖,即可使用.5.2保安滤棒应进行编号〔直接用记号笔在滤棒上标识〕,以方便在更换与清洗时进行识别和控制.6、保安过滤器清洗方法：6.1先将滤棒完全浸泡在3～5%NaoH溶液12H以上,用水冲洗或刷洗干净.再用3～5%HCL 溶液浸泡12H以上,用水冲洗或刷洗干净,凉干备用.6.2已清洗的保安滤棒在使用时,如保安过滤器的进出口压差相等时,滤棒有可能破损,应及时淘汰.五.附表：1、纯化水系统保安过滤器清洗记录2、纯化水系统保安过滤器更换记录2 / 2。

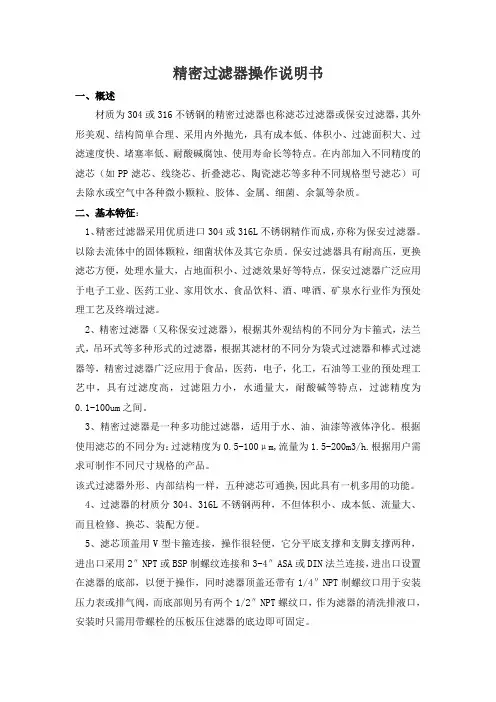

精密过滤器操作说明书一、概述材质为304或316不锈钢的精密过滤器也称滤芯过滤器或保安过滤器，其外形美观、结构简单合理、采用内外抛光，具有成本低、体积小、过滤面积大、过滤速度快、堵塞率低、耐酸碱腐蚀、使用寿命长等特点。

在内部加入不同精度的滤芯（如PP滤芯、线绕芯、折叠滤芯、陶瓷滤芯等多种不同规格型号滤芯）可去除水或空气中各种微小颗粒、胶体、金属、细菌、余氯等杂质。

二、基本特征：1、精密过滤器采用优质进口304或316L不锈钢精作而成，亦称为保安过滤器。

以除去流体中的固体颗粒，细菌状体及其它杂质。

保安过滤器具有耐高压，更换滤芯方便，处理水量大，占地面积小、过滤效果好等特点，保安过滤器广泛应用于电子工业、医药工业、家用饮水、食品饮料、酒、啤酒、矿泉水行业作为预处理工艺及终端过滤。

2、精密过滤器（又称保安过滤器），根据其外观结构的不同分为卡箍式，法兰式，吊环式等多种形式的过滤器，根据其滤材的不同分为袋式过滤器和棒式过滤器等，精密过滤器广泛应用于食品，医药，电子，化工，石油等工业的预处理工艺中，具有过滤度高，过滤阻力小，水通量大，耐酸碱等特点，过滤精度为0.1-100um之间。

3、精密过滤器是一种多功能过滤器，适用于水、油、油漆等液体净化。

根据使用滤芯的不同分为：过滤精度为0.5-100μm,流量为1.5-200m3/h.根据用户需求可制作不同尺寸规格的产品。

该式过滤器外形、内部结构一样，五种滤芯可通换,因此具有一机多用的功能。

4、过滤器的材质分304、316L不锈钢两种，不但体积小、成本低、流量大、而且检修、换芯、装配方便。

5、滤芯顶盖用V型卡箍连接，操作很轻便，它分平底支撑和支脚支撑两种，进出口采用2″NPT或BSP制螺纹连接和3-4″ASA或DIN法兰连接，进出口设置在滤器的底部，以便于操作，同时滤器顶盖还带有1/4″NPT制螺纹口用于安装压力表或排气阀，而底部则另有两个1/2″NPT螺纹口，作为滤器的清洗排液口，安装时只需用带螺栓的压板压住滤器的底边即可固定。

从反渗透保安过滤器滤芯污堵引发的问题分析和梳理——抛砖引玉，请领导专家指点综述：写这问题分析梳理的初衷，只是想将问题说的透彻和详细、条理化些。

有些问题，仅靠口头的三言两语，显得杂碎、凌乱；脉络不清晰，不能说清楚问题。

所以才以书面形式汇报。

在工业水二车间系统的运行过程中。

保安过滤器的滤芯发生了污堵。

这类污堵在系统的运行过程中已是常见现象。

所以由此可以证实这一类的污堵不是偶然现象。

至少是已经存在很久了。

一、从现场症状入手：首先观察滤芯的外表面，滤芯污染物呈棕红色。

放在盐酸中，棕红色可以消失，但滤芯表面会留下灰黑色的污染物。

1、滤芯表面成分辨别：在二期的换滤芯完毕后，现场留存了一根滤芯作为化验样品，以便于从滤芯上取样作分析。

取样完毕后，那根滤芯放在现场一段时间，散发了很浓的真菌腐败类气味。

由此引发细菌生物污染的问题探究。

因此怀疑滤芯上面或许是铁细菌污染，铁细菌上的生成物就是Fe（OH）3。

从滤芯上取下的样品，作Fe2O3和Fe（OH）3的判断。

该两种盐类无法用化学滴定法鉴别，因而将污染物进行勺烧试验。

首先将样品烘干称重。

污染物称重为1.067g。

然后放在坩埚上勺烧，用烧杯在坩埚上口罩住，污染物勺烧后在烧杯壁产生了水滴，同时还产生少量的烟（可能是取样时滤芯pp材质纤维混入污染物）。

勺烧后的污染物成棕褐色，有些许炭灰物质（可能是pp 滤芯纤维碳化后的物质）。

根据质量守恒定律，计算出1.067g 的Fe（OH）3（忽略样品不是纯物质）勺烧后逃失的水为0.2767g，生成的Fe 2O 3为0.7903g。

实称勺烧后的样品为0.641g，误差0.1493g。

也就是实称的样品质量比理论计算值少了0.1493g（可能是由于滤芯纤维碳化损失了这部分质量）。

由以上的实验，可以粗略的判断该物质主要是Fe（OH）3。

具体的产生可能主要由铁细菌代谢产生。

当然也不排除其它产生途径。

2、反渗透进水UPVC 管取样分析：在反渗透进水UPVC 管道壁上附着一层淡黄色的粘性物质。

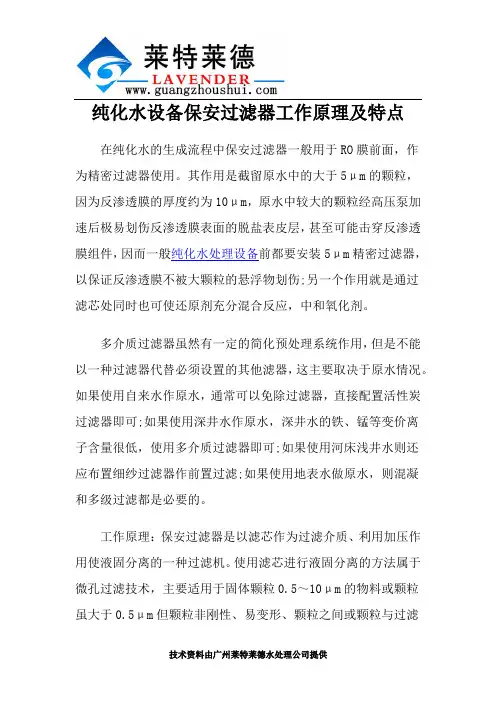

纯化水设备保安过滤器工作原理及特点在纯化水的生成流程中保安过滤器一般用于RO膜前面，作为精密过滤器使用。

其作用是截留原水中的大于5μm的颗粒，因为反渗透膜的厚度约为10μm，原水中较大的颗粒经高压泵加速后极易划伤反渗透膜表面的脱盐表皮层，甚至可能击穿反渗透膜组件，因而一般纯化水处理设备前都要安装5μm精密过滤器，以保证反渗透膜不被大颗粒的悬浮物划伤;另一个作用就是通过滤芯处同时也可使还原剂充分混合反应，中和氧化剂。

多介质过滤器虽然有一定的简化预处理系统作用，但是不能以一种过滤器代替必须设置的其他滤器，这主要取决于原水情况。

如果使用自来水作原水，通常可以免除过滤器，直接配置活性炭过滤器即可;如果使用深井水作原水，深井水的铁、锰等变价离子含量很低，使用多介质过滤器即可;如果使用河床浅井水则还应布置细纱过滤器作前置过滤;如果使用地表水做原水，则混凝和多级过滤都是必要的。

工作原理：保安过滤器是以滤芯作为过滤介质、利用加压作用使液固分离的一种过滤机。

使用滤芯进行液固分离的方法属于微孔过滤技术，主要适用于固体颗粒0.5～10μm的物料或颗粒虽大于0.5μm但颗粒非刚性、易变形、颗粒之间或颗粒与过滤介质之间黏度大的难滤物料。

将待过滤液体由过滤器进口压入，经滤芯自外向里透过滤层而被过滤成澄清液体，然后经出口排出。

杂质被截留在滤芯的深层及表面，从而达到液体被过滤的目的，但滤芯使用时间也不宜过长，因为滤芯易滋生细菌。

具有以下特点：1能有效除去液体中的悬浮物，铁锈等;2可承受较高的过滤压力;3独特的深层网孔结构使滤芯有较高的纳污能力;4滤芯可选用多种材质制作，以适应各种流体过滤的需要;5外形体积小，过滤面积大，阻力小，使用寿命长。

清洗的具体方法：1如果开始试机时系统比较脏，可在过流两三遍水后将精密激光滤水器上部法兰打开，轻取出滤水器滤芯;2取出滤芯后将其浸在清水里用软毛刷清洗滤芯外部，清洗时滤芯切勿被硬物碰撞;3打开敌法，将滤筒内脏物清洗丢弃;4将滤芯轻置入滤筒内，放好垫片及法兰盖，拧紧螺栓即可;5在正常运行后，根据水质情况，按上述程序定期清洗滤芯。
