功率计三种分类详解功率计是测量电功率的仪器。
搞射频微波的各位亲们相比不陌生，功率计基本上也是和信号源、频谱仪、网络分析仪并行的几个大件之一，当然没有前面几个大哥那么昂贵图1 功率测量仪器的组成功率计分类一、按照连接方式分类射频或微波功率计按照在测试系统中的连接方式不同，又可分为：终端式和通过式两种。
终端式功率计把功率计探头作为测试系统的终端负载，功率计吸收全部待测功率，由功率指示器直接读取功率值。
由于需要吸收全部入射功率，终端式功率计常用于测试小信号。
终端式功率计有如下特点：（1）在常见的射频和微波功率测量仪器中，终端式功率计的幅度测量精度是最高的，超越了频谱仪或者信号分析仪，典型测量精度可以达到±1.6%.（2）不能测量大功率。
通常上限为+20dBm，下限为-60dBm左右。
（3）可以测量各种调制信号的平均功率、峰值功率、突发功率等。
通过式功率计，它是利用某种耦合装置，如定向耦合器、耦合环、探针等从传输的功率中按一定的比例耦合出一部分功率，送入功率计度量，传输的总功率等于功率计指示值乘以比例系数。
通过式功率计的业内先驱是Bird，射频微波的老人应该都知道。
下图就是典型的通过式功率计的原理框图：图2. 通过式功率计的原理框图通过式功率计的主要特点;（1）通过式功率计具有大功率测量能力。
理论上来说，只要传输线可以通过的功率，通过式功率计都可以测量。
所以广电上动辄上千瓦的功率，都是由通过式功率计来测量的。
（2）通过式功率计很难做到宽带，这是由于里面的定向耦合器的限制。
（3）由于定向耦合器的耦合度存在，通过式功率计不能用于太小的功率测量。
这个和终端式功率计正好各有所长。
二、按照灵敏度和测量范围分类射频或微波功率计按灵敏度和测量范围分类，可以分为测热电阻型功率计、热电偶型功率计、量热式功率计、晶体检波式功率计。
测热电阻型功率计使用热变电阻做功率传感元件。
热变电阻值的温度系数较大。
被测信号的功率被热变电阻吸收后产生热量，使其自身温度升高，电阻值发生显著变化，利用电阻电桥测量电阻值的变化，显示功率值。
功率计的原理功率计是一种用来测量电力系统中的电功率的仪器，它通过测量电流和电压以及它们之间的相位差来计算得出功率值。
功率计的原理基于电力系统中的电能转换和能量守恒定律。
首先，要理解功率计的原理，我们需要了解一些基本的概念。
电功率是电能随时间的变化率，用来衡量电能转换的速率。
它的单位是瓦特（W）。
电流是电荷随时间的变化率，用来描述电荷运动的强度。
它的单位是安培（A）。
电压是电场对电荷所做的功，用来描述电荷间的电势差。
它的单位是伏特（V）。
相位差是指电流和电压之间的相位角度差，它描述了电流和电压之间的时间关系。
在电力系统中，电流和电压之间存在相位差，这是由于电感、电容、电阻等电路元件的作用。
相位差可以是正的、负的或者零。
功率计利用这些概念来测量和计算电功率。
它一般分为两种类型：瞬时功率计和平均功率计。
瞬时功率计可以测量和计算瞬时功率值，它通过测量电流和电压的瞬时值以及它们之间的相位差来计算得出。
平均功率计可以测量和计算平均功率值，它一般通过将电流和电压信号进行采样，然后对它们进行处理来计算得出。
功率计的基本原理是利用欧姆定律和瞬时功率公式来计算功率值。
根据欧姆定律，电流和电压之间的关系可以用以下公式表示：I = V / R其中，I表示电流，V表示电压，R表示电阻。
根据瞬时功率公式，功率可以用以下公式表示：P = IV其中，P表示功率。
根据这两个公式，我们可以推导出以下计算功率的公式：P = V * I * cos(θ)其中，θ表示电流和电压之间的相位差。
功率计通过测量电流和电压的瞬时值以及它们之间的相位差来计算功率值。
它一般使用电流互感器和电压互感器来测量电流和电压信号的值，并使用相位角度计算器来测量相位差。
电流互感器是一种用来测量电流值的传感器，它通过安装在电路中的线圈来感应电流信号。
当电流通过线圈时，会在线圈中产生磁场，该磁场的强度与电流大小成正比。
通过测量线圈中的磁场强度可以得到电流的值。
电压互感器是一种用来测量电压值的传感器，它通过将线圈串联在电路的两个端点上来感应电压信号。
功率计的操作如何功率计是如何工作的功率计是测量电信号有功功率的仪表。
功率是表征电信号特性的一个紧要参数。
在直流和低频范围，可以便利的测量负载上的电压有效值V、流过负载的电流有效值I及功率计是测量电信号有功功率的仪表。
功率是表征电信号特性的一个紧要参数。
在直流和低频范围，可以便利的测量负载上的电压有效值V、流过负载的电流有效值I及电压与电流之间的相位角，用下式计算功率值。
功率范围保证测量精度的可测功率最大值和最小值范围。
功率计的功率范围决议于功率探头。
最大允许功率探头不被损坏的最大输入功率值，通常指平均功率。
在测量大功率峰值信号时，注意峰值电压不能超过确定值，否则造成电压击穿。
使用功率计时确定不能测量大于允许功率值的信号，否则会造成功率探头烧毁。
频率范围能保证测量精度和性能指标的被测信号的频率范围。
测量精度指功率探头校准修正后的精度。
不包括测试系统的失配误差。
稳定性功率计的稳定性取决于功率探头的稳定性和指示器的零漂及噪声干扰。
响应时间也称功率传感元件的时间常数。
通常指功率指示器上升到稳定值的64%所需的时间。
探头的型号、阻抗选用功率计探头时，功率探头的使用频率、功率范围必需与被测信号一致，探头传输线的结构和阻抗应与被测传输线相互匹配。
操作步骤将探头和主机通过电缆连接开机预热后将探头接到主机校准源，按校准键校准校准结束后将探头取下，置入测试点频率进行测量注意事项使用前注意功率计和被测信号共地注意探头方向和量程的选择勿将功率计本该接天线的端口接在设备的射频发射端，简单烧毁功率计测量前注意利用校准源校准使用功率计时频率和被测频率应一致当测量功率小于—50dBm时应在测试前校零—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
功率计操作说明一、简介功率计是一种用于测量电力和功率的仪器。
它能够准确测量电流、电压和功率因数等参数，并可以通过显示屏或接口输出结果。
本文将详细介绍功率计的操作方法，帮助用户正确、高效地使用功率计。
二、准备工作在操作功率计之前，需要进行以下准备工作：1. 仔细阅读功率计的用户手册，了解仪器的功能和特性。
2. 确保功率计的电源连接正常，并保证电源电压稳定。
3. 准备好测试电路，确保电路正常并与功率计连接良好。
三、功率计操作步骤1. 打开功率计电源开关，并等待仪器启动。
通常会有一个启动时间，请耐心等待。
2. 设置测试参数。
使用功率计的功能按钮或旋钮，选择要测量的电流范围、电压范围和功率因数等参数。
根据具体需要，还可以设置测量精度和显示方式等。
3. 连接测试电路。
将功率计的输入端与待测电路相连，确保连接牢固、稳定。
4. 确认测量准确性。
在进行正式测量之前，可以使用已知电流、电压等参数进行校准，以确保测量结果的准确性。
5. 开始测量。
按下开始测量按钮或启动测量命令后，功率计开始采集数据并计算结果。
在测量过程中，保持待测电路的稳定，并避免其他干扰因素的影响。
6. 结束测量。
当完成所需的测量任务后，及时停止测量，并将功率计设备关闭。
四、数据处理与结果展示1. 数据处理。
功率计通常会提供数据处理功能，可以对采集的数据进行滤波、平均等处理，以提高测量结果的可靠性。
2. 结果展示。
功率计可以通过内部显示屏或连接到计算机等方式展示测量结果。
用户可以根据需要选择合适的方式进行结果展示，并进行必要的数据记录和存储。
五、注意事项1. 操作安全。
在使用功率计时，务必遵守相关的安全操作规程，确保自身和设备的安全。
2. 环境条件。
保持测试环境干净、整洁，并避免有害气体、尘埃等对测量结果的干扰。
3. 仪器保养。
定期清洁和校准功率计，以保证其测量准确性和稳定性。
4. 避免超过额定参数。
在测试时，避免超过功率计的额定电流、电压等参数，以免对仪器造成损坏或不准确的测量结果。
功率计的操作指南功率计是一种用于测量电力和功率的仪器。
它广泛应用于工业生产、能源管理、电子设备测试等领域。
正确操作功率计可以保证测量结果准确可靠，提高工作效率。
本文将为您介绍功率计的操作指南，以帮助您正确地使用功率计。
一、准备工作在使用功率计之前，首先需要进行准备工作。
这包括以下几个方面：1. 确保电源稳定：功率计通常需要接入稳定的电源供电。
在使用之前，确保电源电压稳定，电源线连接牢固。
2. 校准功率计：定期校准功率计是非常重要的，以保证测量结果的准确性。
可以参考产品说明书或者联系厂家进行校准操作。
3. 连接测试件：根据实际需求，选择适当的接口和线缆连接功率计和被测件。
确保连接牢固，信号传输正常。
二、操作步骤在准备工作完成后，可以开始进行功率计的操作。
以下是一般的操作步骤：1. 打开功率计：按下功率计的开关按钮，将其打开。
等待功率计启动完成，通常会显示出相关的信息。
2. 设置测量参数：根据实际需求，设置测量参数。
这包括功率范围、采样率、显示格式等。
可以通过功率计的菜单或者按键进行设置。
3. 进行测量：将功率计与被测件连接，并确保连接牢固。
根据需要选择所需功能，如直流功率测量、交流功率测量等。
根据实际情况，调整功率计的位置和角度，确保测量结果准确。
4. 读取测量结果：功率计会显示出测量结果，如电流、电压、功率等。
在读取测量结果时，注意观察显示是否稳定，避免因抖动或不稳定导致测量误差。
5. 记录和分析数据：根据需要，可以将测量结果记录下来，并进行数据分析。
功率计通常会提供数据存储和导出功能，以便后续使用或分析。
三、注意事项在操作功率计时，需要注意以下几点事项：1. 阅读说明书：在使用功率计之前，仔细阅读产品说明书。
了解功率计的功能、性能指标和使用方法，可以更好地进行操作。
2. 避免过载：功率计在测量高功率时，可能会出现过载的情况。
需要根据功率计的额定功率和被测件的功率确定合适的测量范围，以避免过载。
功率计操作说明功率计操作说明1：引言本文档旨在提供详细的功率计操作说明，为用户正确使用功率计提供指导。
请阅读本文档并按照指导进行操作。
2：功率计介绍2.1 功率计的定义功率计是用于测量电力系统中电功率的仪器，能够精确测量电流、电压和功率等参数，以帮助用户评估电力系统的性能和负载情况。
2.2 功率计的组成功率计包括以下主要组成部分：- 显示屏：用于显示测量结果和参数；- 操作按钮：用于操作功率计的功能和设置；- 接口：用于连接电源、测量点等外设；- 外壳：用于保护功率计内部组件。
3：功率计的操作3.1 电源接入将功率计与电源连接，确保电源接口正确插入功率计的电源接口。
3.2 参数设置在功率计的显示屏上，使用操作按钮进入参数设置界面。
根据实际需要，设置电流、电压、功率的测量范围和单位等参数。
3.3 测量操作将待测电源或负载与功率计的接口相连，确保连接稳定可靠。
打开待测电源或负载，功率计会自动测量并显示相关参数。
3.4 数据记录与保存如果需要记录测量结果，可以使用功率计提供的数据记录功能。
按照操作说明，将测量结果保存到内部存储器或外部设备上。
3.5 故障排除在使用功率计过程中，如遇到异常情况或错误信息，请参考故障排除章节的指导，分析问题并采取相应措施。
4：附件本文档涉及的附件包括以下内容：- 功率计安装图纸- 功率计操作视频教程5：法律名词及注释- 电力系统：指由电源、输电线路、变电设备等组成的电力供应和分配系统。
- 电功率：指电流和电压的乘积，表示单位时间内的能量转移速度。
6：结束语本文档提供了详细的功率计操作说明，希望能够帮助用户正确使用功率计并准确测量相关参数。
如有任何疑问或需要进一步帮助，请联系我们的技术支持团队。

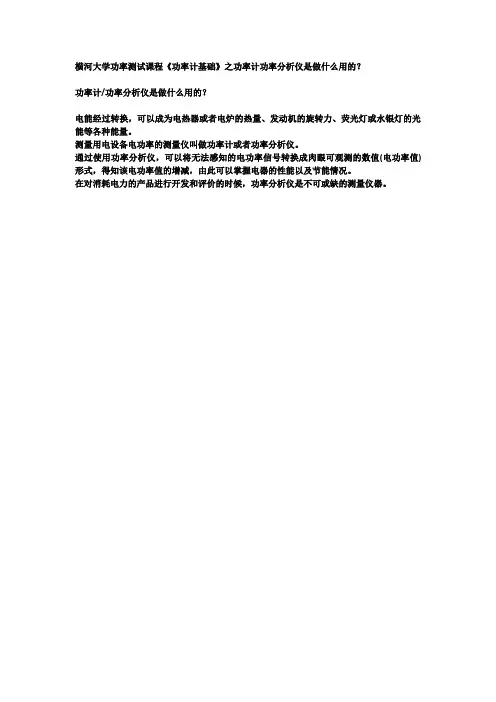

横河大学功率测试课程《功率计基础》之功率计功率分析仪是做什么用的？
功率计/功率分析仪是做什么用的？
电能经过转换，可以成为电热器或者电炉的热量、发动机的旋转力、荧光灯或水银灯的光能等各种能量。
测量用电设备电功率的测量仪叫做功率计或者功率分析仪。
通过使用功率分析仪，可以将无法感知的电功率信号转换成肉眼可观测的数值(电功率值)形式，得知该电功率值的增减，由此可以掌握电器的性能以及节能情况。
在对消耗电力的产品进行开发和评价的时候，功率分析仪是不可或缺的测量仪器。
功率计操作说明功率计是一种用于测量电路或电器消耗的功率的仪器。
它可以帮助用户准确地了解电路或电器在使用过程中的功耗情况，为节能提供重要依据。
下面将为您详细介绍功率计的操作步骤和注意事项。
1. 连接电源和信号源首先确保功率计已连接到适当的电源，并连接到待测的电路或电器上。
接通电源后，确认仪器已准备就绪。
2. 设置参数在进行功率测量之前，用户需要设定功率计的参数，包括电压范围、电流范围、功率范围等。
根据具体的测量需求灵活调整参数，确保测量结果准确可靠。
3. 进行功率测量根据已设定的参数，开始进行功率测量。
此时可以实时监测功率值的变化，同时注意仪器显示屏上的数据信息，确保测量过程中没有异常情况发生。
4. 记录数据在完成功率测量后，及时记录测量结果。
用户可以选择将数据保存在功率计内部存储器中，或通过数据接口传输到外部设备进行存档和分析。
5. 断开连接在使用完功率计后，记得断开与电路或电器的连接，关机并拔掉电源线。
定期对功率计进行清洁和维护，确保其正常运行。
注意事项：1. 在操作功率计时，务必按照操作手册的要求进行，避免操作失误导致仪器损坏或数据不准确。
2. 避免过载操作，根据电路或电器的功率范围合理设定功率计的参数，以免损坏设备。
3. 在测量高压电路时，要格外小心谨慎，避免发生安全事故。
4. 注意保护仪器免受潮湿、高温和振动等外部环境的影响，确保其长时间稳定运行。
通过以上操作说明，您可以更好地掌握功率计的正确使用方法，确保准确测量电路或电器的功率情况，为节能提供科学数据支持。
希望您能遵循以上操作步骤，正确操作功率计，确保测试结果的准确性和可靠性。
谢谢！。
功率计操作说明范文功率计是一种用于测量电力系统中电流、电压和功率的仪器。
它广泛应用于电力系统的运行和维护中，包括发电厂、变电站、工业生产线等。
以下是功率计的操作说明，帮助用户正确使用并获取准确的测量结果。
第一部分：功率计的准备工作1.确认功率计的型号和规格，根据实际需要选择合适的量程和精度。
2.查阅功率计的使用说明书，熟悉仪器的功能和操作方式。
3.准备所需的电源，确保供电稳定可靠。
4.检查测量回路连接是否正确，确保输入和输出端子正确连接。
5.开启功率计，等待仪器的初始化完成。
第二部分：功率计的基本操作1.设置功率计的测量模式。
功率计通常可以选择测量交流电、直流电，以及功率因数、谐波等参数。
2.设置功率计的量程和精度。
根据测量对象的电流、电压范围，选择合适的量程和精度。
通常情况下，量程应略大于实际测量值。
3.进行零点校准。
在测量之前，通常需要进行一次零点校准。
可以通过按下“ZERO”按钮或者通过菜单设置实现。
确保没有任何测量信号时，显示值为零。
4.进行满刻度校准。
对于需要较高精度的测量，可以进行满刻度校准。
根据仪器要求，接入已知电流或电压源，按下“FULL”按钮或进行菜单设置，确保显示值等于已知电流或电压。
5.进行实际测量。
根据需要，选择测量电流、电压、功率等参数。
确保测量回路正常连接，才能获得准确的测量结果。
第三部分：功率计的高级操作1.峰值测量功能。
功率计通常具有峰值测量功能，可以显示和记录电流、电压的峰值。
通过按下峰值测量按钮或者菜单设置，可以实现对峰值的测量和记录。
2.谐波分析功能。
部分功率计具有谐波分析功能，可以分析电流和电压中的各阶谐波成分。
通过菜单设置，选择对应的谐波分析参数，即可获得谐波分析结果。
3.数据记录和导出。
功率计通常具备数据记录和导出功能，可以将测量结果存储在内部存储器或外部存储介质中。
通过按下记录按钮或者菜单设置，可以实现数据的记录和导出。
第四部分：功率计的校验和维护1.定期校验仪器的准确性和精度。
