热喷涂面层质量控制热喷涂技术是一种常用的表面处理方法，广泛应用于航空航天、汽车、船舶等工业领域。
热喷涂面层质量的控制对产品的性能、使用寿命和外观质量起着至关重要的作用。
本文将从材料选择、设备调试和工艺控制等方面，详细介绍热喷涂面层质量的控制方法。
一、材料选择1.1 粉末材料在热喷涂过程中，粉末材料的选择直接影响了面层的质量。
一般来说，粉末材料可以分为金属粉末、合金粉末和陶瓷粉末等。
根据不同的需求和工艺要求，选择合适的粉末材料是保证面层质量的关键。
粉末材料的粒度、形状、化学成分等都需要进行严格的控制。
1.2 底材准备除了粉末材料，底材的准备也是热喷涂面层质量控制的重要环节。
底材的表面应进行除油、除锈等处理，以确保面层与底材之间的粘结牢固。
此外，底材的温度、粗糙度等参数也需要进行合理的控制，以提高面层的附着力和耐磨性。
二、设备调试2.1 火焰喷涂设备热喷涂设备的选择和调试是热喷涂质量控制中至关重要的环节。
不同的火焰喷涂设备适用于不同的材料和工艺要求，需要根据实际情况进行选择。
在设备调试过程中，需要注意火焰温度、出粉速度、喷涂距离等参数的调节，以确保喷涂面层的均匀性和致密性。
2.2 等离子喷涂设备除了火焰喷涂设备，等离子喷涂设备也是热喷涂质量控制中常用的设备之一。
等离子喷涂技术可以实现更高的喷涂效率和更均匀的涂层厚度，因此在一些对喷涂质量要求较高的场合得到广泛应用。
在使用等离子喷涂设备时，需要注意等离子气体的选择、电压电流的调节等参数的控制，以保证面层的致密性和硬度。
三、工艺控制3.1 喷涂工艺喷涂工艺是热喷涂面层质量控制中最关键的环节。
工艺参数的选择直接影响了喷涂面层的结构和性能。
例如，喷涂速度、喷涂厚度、喷枪移动轨迹等参数的控制都需要进行精准的调节。
此外，喷涂后的热处理和后续的表面处理也是影响面层质量的重要因素。
3.2 检测技术为了确保热喷涂面层的质量，需要采用合适的检测技术进行质量检测。
常用的检测方法包括金相显微镜、扫描电子显微镜等。
热喷涂中的质量控制与检测技术近几年来，热喷涂技术在工业制造领域得到了广泛的应用，它的主要作用是在材料表面形成一层保护层，来保护材料遭受高温、高压和化学腐蚀的侵害。
热喷涂技术可以在多种材料上进行喷涂，在工业制造过程中的应用越来越广泛，因为它可以使用多种材料，适用于制造各种机械零部件，而且可靠性也非常好。
在喷涂中，质量控制和检测技术非常关键，因为它有助于确保喷涂的质量和有效性。
一、热喷涂技术基本介绍热喷涂技术是一种表面涂覆技术，它可以在固体表面上涂覆各种材料。
在热喷涂技术中，材料以精细的粒子形式喷入高温气体中，随后喷份种粒子在气体的高速运动下击中被喷覆的材料表面，被喷涂的材料在材料表面形成一层坚固、均匀、紧密的薄层。
热喷涂技术是一种非常有效的涂覆方式，使用它可以处理复杂的形状、大的件和不同类型的工件。
二、质量控制（一）喷涂粒子尺寸的控制喷涂粒子的尺寸对喷涂的覆盖率、均匀性及附着力极为重要。
热喷涂的最佳粒径通常在25～63微米之间。
过于大的颗粒尺寸，会导致喷覆物质料的附着力变差，喷涂物质量下降。
而过于小的颗粒尺寸则会导致喷覆物的覆盖率变低，附着力变差。
（二）处理表面的质量控制工件的表面处理决定了喷涂层的附着力和涂层质量。
表面处理是喷涂前必须要完成的工序。
如果表面处理不当，则会导致涂层剥落、分层和其他的问题。
（三）涂层厚度的控制涂层厚度的控制是热喷涂过程中必须要掌握的重点。
涂层厚度的标准可以通过同侧切法、蒸发测试法或显微测量法来确定。
三、检测技术（一）显微观察显微观察是检测技术的首要方法，它可以观察到由于缺陷引起的变化以及涂层中结构的变化。
因此显微观察是涂层检测中除了常规检测之外的另一种有效方法。
（二）可见光照射法在喷涂接头或涂层表面的局部缺陷处照射光线，利用缺陷的反光来发现涂层表面和反光中的夹杂物等缺陷。
（三）超声波内部检测法人们通常使用超声波的传输和反射来检测涂层中的缺陷。
当声波从材料的一侧穿过时，如果遇到材料的边缘，声波传播的方向就会改变。
ASTM标准(The American Society for Testing and Materials)DIN (Deutsches Institut für Normung)Thermal spraying - Pre-treatment of surfaces of metallic parts and components for thermal spraying; German DIN EN 13507-2001version EN 13507:2001Thermal spraying - Metallic and other inorganic coatings - Zinc, aluminium and their alloys (ISO DIN EN ISO 2063-20052063:2005); German version EN ISO 2063:2005Metallic and oxide coatings - Measurement of coating thickness - Microscopical method (ISO 1463:2003); DIN EN ISO 1463-2004German version EN ISO 1463:2004Metallic coatings - Measurement of coating thickness - Scanning electron microscope method (ISODIN EN ISO 9220-19959220:1988); German version EN ISO 9220:1994DIN EN ISO 14918-1999 Thermal spraying - Approval testing of thermal sprayers (ISO 14918:1998); German version EN ISO 14918:1998Thermal spraying - Wires, rods and cords for flame and arc spraying - Classification; Technical supply DIN EN ISO 14919-2001conditions (ISO 14919:2001); German version EN ISO 14919:2001Thermal spraying - Spraying and fusing of self-fluxing alloys (ISO 14920:1999); German version EN ISO DIN EN ISO 14920-199914920:1999Thermal spraying - Procedures for the application of thermally sprayed coatings for engineeringDIN EN ISO 14921-2001components (ISO 14921:2001); German version EN ISO 14921:2001Thermal spraying –Quality requirements of thermally sprayed structures Part 1: Guidance for selection DIN EN ISO 14922-1:1999and use (ISO 14922-1:1999)Thermal spraying –Quality requirements for thermally sprayed structures Part 2: Comprehensive quality DIN EN ISO 14922-2:1999requirements (ISO 14922-2:1999)Thermal spraying – Quality requirements for thermally sprayed structures Part 3: Standard quality DIN EN ISO 14922-3:1999requirements (ISO 14922-3:1999)Thermal spraying – Quality requirements for thermally sprayed structures Part 4: Elementary quality DIN EN ISO 14922-4:1999requirements (ISO 14922-4:1999)DIN EN ISO 14923:2003 Thermal spraying - Characterization and testing of thermally sprayed coatingsThermal spraying - Post-treatment and finishing of thermally sprayed coatings (ISO 14924:2005); German DIN EN ISO 14924-2005version EN ISO 14924:2005Thermal spraying - Coatings for protection against corrosion and oxidation at elevated temperatures (ISO DIN EN ISO 17834-200417834:2003); German version EN ISO 17834:2003DIN 27201-10-2005 State of railway vehicles - Basic principles and production technology - Part 10: Thermal sprayingThermal spraying - Thermal sprayed coatings - Symbolic representation on drawings; German version EN DIN EN 14665-200514665:2004DIN EN 14616-2005 Thermal spraying - Recommendations for thermal spraying; German version EN 14616:2004Thermal spraying - Determination of the deposition efficiency for thermal spraying (ISO 17836:2004); DIN EN ISO 17836-2005German version EN ISO 17836:2004DIN EN ISO 10308-2006 Metallic coatings - Review of porosity tests (ISO 10308:2006); German version EN ISO 10308:2006ISO(International Organization for Standardization)Thermal spraying -- Metallic and other inorganic coatings -- Zinc, aluminium and their alloys (热喷涂.金属涂ISO 2063:2005层和其他无机覆层.锌、铝及其合金)ISO 13779-1-2000 (外科植入物羟基磷灰石第1部分:羟基磷灰石)ISO 13779-2-2000 (外科植入物羟基磷灰石第2部分:羟基磷灰石覆涂层)ISO 13779-4-2002 (外科植入物.羟磷灰石.第4部分:涂层粘结强度的测定)ISO 14231:2000 Thermal spraying -- Acceptance inspection of thermal spraying equipment (热喷涂热喷涂设备的验收检查)ISO 14232:2000 Thermal spraying -- Powders -- Composition and technical supply conditions (热喷涂粉末成分和交货技术条件) ISO 14916:1999 Thermal spraying -- Determination of tensile adhesive strength (热喷涂抗拉结合强度的测定)ISO 14917:1999 Thermal spraying -- Terminology, classification (热喷涂术语、分类)ISO 14918:1998 Thermal spraying -- Approval testing of thermal sprayers (热喷涂热喷涂人员的资格考查)Thermal spraying -- Wires, rods and cords for flame and arc spraying -- Classification -- Technical supply conditions ISO 14919:2001(热喷涂火焰和电弧喷涂用金属丝材、棒材和粉芯丝材分类交货技术条件)ISO 14920:1999 Thermal spraying -- Spraying and fusing of self-fluxing alloys (热喷涂自熔合金的喷涂及重熔)Thermal spraying -- Procedures for the application of thermally sprayed coatings for engineering components (热ISO 14921:2001喷涂工程零件热喷涂涂层的应用步骤)Thermal spraying -- Quality requirements of thermally sprayed structures -- Part 1: Guidance for selection and ISO 14922-1:1999use (热喷涂热喷涂结构的质量要求第1部分:选择和应用指南)Thermal spraying -- Quality requirements of thermally sprayed structures -- Part 2: Comprehensive qualityISO 14922-2:1999requirements (热喷涂热喷涂结构的质量要求第2部分:全面质量要求)Thermal spraying -- Quality requirements of thermally sprayed structures -- Part 3: Standard quality requirements ISO 14922-3:1999(热喷涂热喷涂结构的质量要求第3部分:标准质量要求)Thermal spraying -- Quality requirements of thermally sprayed structures -- Part 4: Elementary quality requirements ISO 14922-4:1999(热喷涂热喷涂结构的质量要求第4部分:基本质量要求)ISO 14923:2003 Thermal spraying -- Characterization and testing of thermally sprayed coatings (热喷涂.热喷涂层的表征和试验) ISO 14924:2005 Thermal spraying -- Post-treatment and finishing of thermally sprayed coatings (热喷涂.热喷涂层的后处理和加工)Thermal spraying -- Coatings for protection against corrosion and oxidation at elevated temperatures (热喷涂. ISO 17834:2003高温下抗腐蚀耐氧化保护涂层)Thermal spraying -- Determination of the deposition efficiency for thermal spraying (热喷涂.热喷涂熔敷效率的ISO 17836:2004测定)AWS (American Welding Society)ANSI/AWS C2.16/C2.16M:2002 Guide for Thermal Spray Operator QualificationAWS C2.18-93 Guide for the Protection of Steel with Thermal Sprayed Coatings of Aluminum and Zinc and Their Alloys and Composites ANSI/AWS C2.23/C2.23M:2003 Specification for Thermal Spray Equipment Acceptance InspectionANSI/AWS C2.21/C2.21M:2003 Specification for Thermal Spray Equipment Acceptance InspectionANSI/AWS C2.25/C2.25M:2002 Specification for Thermal Spray Solid and Composite Wire and Ceramic RodsAWS TSS Thermal SprayingANSI/AWS C2.20/C2.20M:2002 Specification for Thermal Spraying Zinc Anodes on Steel Reinforced ConcreteBS (British Standards)BS EN 582-1994 Thermal spraying - Determination of tensile adhesive strengthBS EN 1395-1996 Thermal spraying - Acceptance inspection of thermal spraying equipmentBS EN ISO 14918-1998 Thermal spraying - Approval testing of thermal sprayersBS EN ISO 14920-1999 Thermal spraying - Spraying and fusing of self-fluxing alloysBS EN ISO 14922-1-1999 Thermal spraying - Quality requirements of thermally sprayed structures - Guidance for selection and use BS EN ISO 14922-2-1999 Thermal spraying - Quality requirements of thermally sprayed structures - Comprehensive quality requirements BS EN ISO 14922-3-1999 Thermal spraying - Quality requirements of thermally sprayed structures - Standard quality requirements BS EN ISO 14922-4-1999 Thermal spraying - Quality requirements of thermally sprayed structures - Elementary quality requirements BS EN 13507-2001 Thermal spraying - Pre-treatment of surfaces of metallic parts and components for thermal sprayingBS EN 13214-2001 Thermal spraying - Thermal spray coordination - Tasks and responsibilitiesThermal spraying, Wires, rods and cords for flame and arc spraying - Classification - Technical supply BS EN ISO 14919-2001conditionsBS EN ISO 14921-2001 Thermal spraying - Procedure for the application of thermally sprayed coatings for engineering components BS EN ISO 14923-2003 Thermal spraying - Characterization and testing of thermally sprayed coatingsBS EN ISO 17834-2003 Thermal spraying - Coatings for protection against corrosion and oxidation at elevated temperaturesBS EN ISO 17836-2004 Thermal spraying - Determination of the deposition efficiencyThermal spraying - Thermally sprayed coatings - Symbolic representation on drawings (热喷涂.热喷涂涂层.图BS EN 14665-2005纸上的符号表示)BS EN 14616-2005 Thermal spraying - Recommendations for thermal sprayingBS EN 1274-2005 Thermal spraying - Powders - Composition, technical supply conditionsBS EN ISO 2063-2005 Thermal spraying - Metallic and other inorganic coatings - Zinc, aluminium and their alloysBS EN 657-2005 Thermal spraying - Terminology, classificationBS EN ISO 14924-2005 Thermal spraying - Post-treatment and finishing of thermally sprayed coatingsJISJIS H8304-1994 Ceramic sprayed coatingsJIS H8306-2002 Cermet thermal sprayingJIS H8200-2006 Thermal spraying termsJIS H8302-2004 Build-up thermal sprayingJIS H8303-2004 Thermal spraying of self-fluxing alloyJIS H8250-2005 Graphical symbol for thermal sprayingJIS H8300-2005 Thermal spraying -- Zinc, aluminium and their alloysJIS H8666-1994 Test methods for ceramic sprayed coatingsJIS H8667-2002 Test methods for cermet sprayed coatingsJIS H9302-1994 Recommended practice for ceramic sprayed coatingsJIS H9303-2004 Recommended practice for cermet sprayed coatingsJIS H9304-2005 Recommended practice of self-fluxing alloys sprayingJIS H8401-1999 Methods of thickness measurement for sprayed coatingsJIS G0594-2004Methods of accelerated cyclic corrosion resistance tests for anodic coatings with exposure to salt spray,dry and wet conditionJIS H8401-1999 Methods of thickness measurement for sprayed coatingsJIS H8402-2004 Test methods of tensile adhesive strength for thermal-sprayed coatingsJIS H8501-1999 Methods of thickness test for metallic coatingsJIS H8502-1999 Methods of corrosion resistance test for metallic coatingsJIS H8503-1989 Methods of wear resistance test for metallic coatingsJIS H8504-1999 Methods of adhesion test for metallic coatingsUNE-EN 13214:2001 THERMAL SPRAYING - THERMAL SPRAY COORDINATION - TASKS AND RESPONSABILITIESSAE AS7109/1A Nadcap Requirements for Thermal SpraySSPC 02-14 Chapter 4.4 Thermal-Spray (Metallized) Coatings for SteelSAE AMS2447C Coating, Thermal Spray High Velocity Oxygen/Fuel ProcessTAPPI TIP0402-32 Guidelines for applying thermal spray coatings to protect pulp mill process equipment against corrosionSSPC 04-13 SSPC-CS 23.00/AWS C2.23/NACE No. 12 Specification for the Application of Thermal Spray Coatings (Metallizing) of Aluminum, Zinc, and Their Alloys and Composites for the Corrosion Protection of SteelSSPC 04-13 SSPC-QP 6Standard Procedure for Evaluating the Qualifications of Contractors Who Apply Thermal Spray (Metallizing)for Corrosion Protection of Steel and Concrete StructuresSME EM94-115 Thermal Spray Process Of Polymers And Fillers For A Hard Coat Surface。

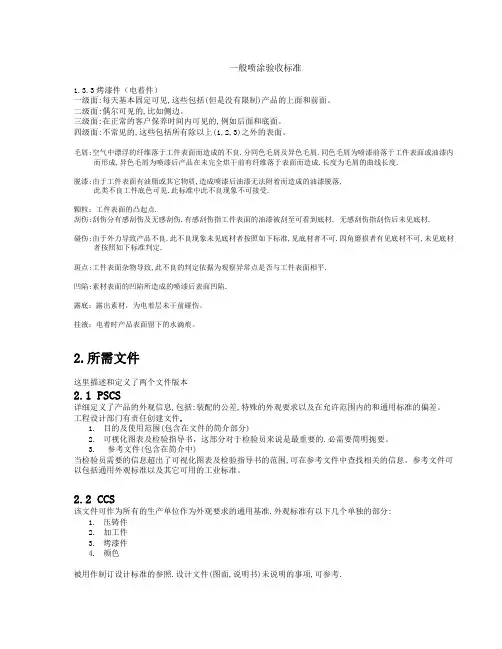

喷涂喷漆检验标准喷涂检验标准涂装酸洗专用加热器1 目的明确公司产品的表面喷涂质量标准，以使生产和检验有章可循。
2 适用范围适用于公司所有的喷涂产品检验。
3 外观标准3.1等级面划分标准：A 级面：装配后经常看到的外表面，如机柜的面板、机柜大门，机柜四周侧面，常人可视顶面与不需弯腰可视底面。
B 级面：不经常看到，但在一定条件下能看到的面。
如打开后看到的内附件、加强筋、大门的内侧面等。
C 级面：一般看不到，或只有在装配过程中才能看到的面。
机柜内拖板与导轨的接触面，机柜底板与底座的接触面等。
3.2 检验条件A 光源要求：北极昼光或室内高效能日光灯两光源（照明度约为1000流明）。
B 目测距离：A级面为300mm，B等级面为500mm；C等级面为1000 mm。
3.3 检验标准按光源标准要求区分产品的等级面，所有等级面涂膜应无基材露底、剥离等缺陷，所有表面应无划痕、起泡、起皱、针孔，积粉等不良等现象。
在眼睛距离等级面的标准处，以3m/min速度扫描检查。
3.4 外观缺陷标准判定标准见附表一。
4 尺寸标准项目户外粉室内粉喷漆检测方法产品表面厚度 60～120 50～100 40～70 涂层测厚仪产品内侧厚度 60～100 50～80 30～60 涂层测厚仪单位：μm附表一：表面缺陷判定标准：NO. 缺陷种类规格值（mm）面积限度（平方毫米）检查工具100以下 100-300 300以上A B C A B C A B C1磨伤擦伤划伤长10，宽0.1以下0 2 2 0 3 3 1 4 4 游标尺点测规线测规卷尺长10，宽0.15以下0 1 1 0 2 2 1 3 3长15，宽0.1以下0 0 0 0 1 1 1 2 2宽0.15以上0 0 0 0 0 0 0 1 12异物颗粒0.3以下1 2 3 2 3 4 3 4 5游标尺点测规0.4以下0 1 2 1 2 3 2 3 40.5以下0 0 1 0 1 2 0 2 33 缩孔φ0.3以下1 1 2 2 2 3 3 3 4游标尺点测规φ0.5以下0 0 1 1 1 2 2 2 3φ0.5以上0 0 0 0 0 1 0 0 24黑点白点其它色点0.3以下1 2 2 2 3 3 3 4 4 游标尺点测规0.4以下0 1 1 1 2 2 2 3 30.4以上0 0 0 0 1 1 0 2 25 折弯压痕长2，宽0.2以下2 3 3 3 4 4 4 5 5 游标尺长4，宽0.2以下1 2 2 2 3 3 3 4 4长5以上0 1 1 1 2 2 2 3 3宽0.2以上0 0 1 1 0 2 0 2 36 色泽---除指定色板上下限外，不可掺杂色与脱落目测7 光泽---按设计指定并不可有不均现象目测8油渍、污渍---不可有目测备注：黑色粗线方框内的数值为判定标准，如“2”表示在规定的条件下，不允许超过2处。
自动热喷涂系统技术指标和相关要求特别说明：下列技术指标和相关要求中，★表示必须达到的指标或要求，缺一不可。
1、必须具备的功能1.1、★APS和HVOF功能：一套完整的自动热喷涂系统，可用于大气等离子喷涂（APS）和超音速火焰喷涂（HVOF），能喷涂熔点3000℃的陶瓷（APS）和2000℃的金属（HVOF）。
1.2、★电脑自动控制功能：带触摸屏的工艺控制中心，PC+PLC控制方式，对关键的喷涂参数具有全自动控制、监控、显示和自我保护能力，对不同种类的零件的喷涂参数和喷涂加工程序可进行存储和调用，确保工艺参数的稳定性和重现性。
1.3、★其它功能：在线监测，内孔喷涂，双斗送粉，机械手与转台步进联动，喷砂，除尘。
2、工作条件2.1. 环境：适于在气温0℃～40℃和相对湿度≤90％的环境条件下运输和贮存。
2.2. 电源：适于在电源220V/380V（ 10％）、50Hz的条件下运行，连续正常运行的时间应不少于8小时。
配置符合中国有关标准要求的插头，如果没有这样的插头，则供货商需提供适当的转换插座。
如产品达不到上述要求，投标人应注明其偏差。
如设备需要特殊工作条件如水、电源、磁场、温度、湿度等，供货商应在投标书中加以说明。
3. 设备技术要求及主要规格参数3.1. ★APS喷枪（共3把）（1）配置1把机装等离子喷枪，喷枪角度180°，喷枪额定功率≥55kW，喷枪带内、外两个送粉口。
（2）配置1把手持等离子喷枪，喷枪角度90°，喷枪额定功率≥55kW，喷枪带内、外两个送粉口。
（3）配置1把等离子内孔喷枪，喷枪额定功率≥25kW。
（4）等离子喷枪内的喷嘴、电极等易损件应能简单、快速更换，并配备更换所使用的专用对中工具。
（5）所有等离子喷枪可采用Ar作为等离子主气工作，辅气采用H2进行喷涂。
（6）喷枪应配备完善（包括喷嘴、电极、送粉支架、冷却气喷嘴、机装夹持支架等部件）。
（7）喷枪喷涂效率高，能长期稳定工作，喷枪应重量轻、体积小，并可方便安装在机械手上。
