梯形丝杠设计计算

梯形丝杠动态容许推力摘要：一、梯形丝杠的基本概念二、梯形丝杠的动态性能三、梯形丝杠的容许推力计算四、影响梯形丝杠动态容许推力的因素五、提高梯形丝杠动态容许推力的方法六、总结正文：梯形丝杠作为一种常见的传动元件，广泛应用于各类机械设备中。

它具有较高的传动效率、良好的承载能力以及稳定的运动性能。

本文将从梯形丝杠的基本概念、动态性能、容许推力计算以及影响因素等方面进行详细阐述，旨在为读者提供有关梯形丝杠动态容许推力的实用知识。

一、梯形丝杠的基本概念梯形丝杠是一种以梯形截面组成的螺纹副，其特点是螺旋线呈斜线。

梯形丝杠在螺纹副中具有较高的传动效率，能够将驱动扭矩转换为线性运动。

由于梯形丝杠的螺旋线角度大于90°，因此在工作过程中具有较大的摩擦力，从而提高了其承载能力。

二、梯形丝杠的动态性能梯形丝杠的动态性能主要包括其在运动过程中的振动、噪音以及磨损等。

在实际应用中，梯形丝杠的动态性能直接影响到整个传动系统的稳定性和寿命。

为了提高梯形丝杠的动态性能，通常需要对其进行精确的加工、装配以及合理的润滑。

三、梯形丝杠的容许推力计算梯形丝杠的容许推力是指其在正常工作条件下所能承受的最大推力。

梯形丝杠的容许推力计算公式为：F = (π*d*p)/4，其中F表示容许推力，d表示丝杠的直径，p表示螺距。

在实际应用中，根据传动系统的设计要求和工况条件，可通过调整丝杠的直径和螺距来满足不同的承载能力需求。

四、影响梯形丝杠动态容许推力的因素1.材料：梯形丝杠的材料对其动态容许推力具有重要影响。

通常情况下，硬度高、强度大的材料具有更好的承载能力，从而提高动态容许推力。

2.加工精度：梯形丝杠的加工精度直接影响到其在运动过程中的振动和磨损。

高精度的加工能够降低振动和磨损，从而提高动态容许推力。

3.润滑：合理的润滑能够降低梯形丝杠的摩擦系数，减小磨损，提高动态容许推力。

五、提高梯形丝杠动态容许推力的方法1.选用高强度、高硬度的材料。

螺纹自锁条件为螺纹升角小于当量摩擦角。

λ<arc tan fv λ=arc tan （S/πd）fv = f / cosβ 式中λ——螺纹升角fv—当量摩擦系数f——摩擦系数（按螺旋副材料查手册） S—螺纹导程d—螺纹中径π——圆周率β——牙形斜角，对于对称牙形为牙形角之半一般情况下，螺旋升角小于 5 度时，具有自锁功能。

计算的λ=3.6<arc tan fv =4.7 梯形螺纹自锁。

梯形螺纹不是标准件，需要自己设计加工
梯形丝杠的自锁条件
螺纹自锁条件为螺纹升角小于当量摩擦角。

λ<arc tan fv 5 k. F6 c' X; D/ y
λ=arc tan （S/πd） 6 i8 ~8 }1 t/ m% K） ^
fv = f / cosβ
式中
λ——螺纹升角 3 Q6 G: |, d7 O（ o1 x, z7 v fv—当量摩擦系数8 w/ g- D0 N: W- P f——摩擦系数（按螺旋副材料查手册） S—螺纹导程
d—螺纹中径π——圆周率β——牙形斜角，对于对称牙形为牙形角之半' U- I! I9 E! W: G: A
梯形丝杠的自锁条件
形螺纹一般用于丝杠等零件,具有良好的位移精度,一般都要自锁;如果想解除自锁,则在螺纹设计时增大螺纹升角,使其大于两金属材料的磨擦角,即可去掉自锁性,一般没有这么设计的, 那样的话螺纹升角会非常大,没有什么用.若要在不增大螺纹升角的条件下解除自锁,可以采用磙子螺旋副,此时摩擦力很小,几乎没有自锁性.。

梯形丝杠滑动丝杠
556
30度梯形丝杠
－梯形丝杠规格/技术计算－
梯形丝杠技术计算
NG
根据使用条件求得接触面压力P 、滑动速度V ，以保证梯形丝杠螺帽并未发生异常磨损。

根据求得的P 和V 值，从PV 值曲线图中求得交点。

如果在PV 值曲线图中 或 斜线的内侧存在交点，则可断定未发生异常磨损。

30度梯形丝杠的基准螺纹牙形状(JIS Tr 标准)
H ＝1.866P
　H 1＝0.5P d 2＝d －0.5P
d 1＝d －P D ＝
d D 2＝d 2　D 1＝d 1
外螺纹 d ：外径 d 1：螺纹底径 d 2：有效直径内螺纹 D ：螺纹底径 D 1：内径 D 2：有效直径 P ：间距 H 1：旋合部分高度
D 尺寸16的螺距3、D 尺寸25的螺距5、D 尺寸40的螺距6均遵照Tr 标准
●跳动测量方法。

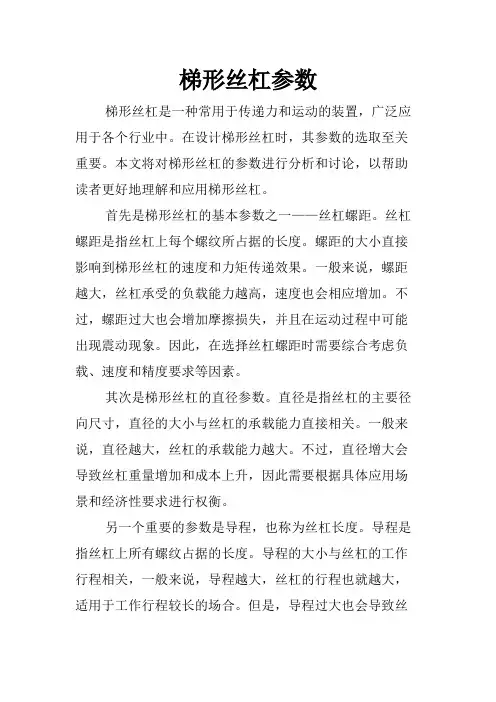

梯形丝杠参数梯形丝杠是一种常用于传递力和运动的装置，广泛应用于各个行业中。

在设计梯形丝杠时，其参数的选取至关重要。

本文将对梯形丝杠的参数进行分析和讨论，以帮助读者更好地理解和应用梯形丝杠。

首先是梯形丝杠的基本参数之一——丝杠螺距。

丝杠螺距是指丝杠上每个螺纹所占据的长度。

螺距的大小直接影响到梯形丝杠的速度和力矩传递效果。

一般来说，螺距越大，丝杠承受的负载能力越高，速度也会相应增加。

不过，螺距过大也会增加摩擦损失，并且在运动过程中可能出现震动现象。

因此，在选择丝杠螺距时需要综合考虑负载、速度和精度要求等因素。

其次是梯形丝杠的直径参数。

直径是指丝杠的主要径向尺寸，直径的大小与丝杠的承载能力直接相关。

一般来说，直径越大，丝杠的承载能力越大。

不过，直径增大会导致丝杠重量增加和成本上升，因此需要根据具体应用场景和经济性要求进行权衡。

另一个重要的参数是导程，也称为丝杠长度。

导程是指丝杠上所有螺纹占据的长度。

导程的大小与丝杠的工作行程相关，一般来说，导程越大，丝杠的行程也就越大，适用于工作行程较长的场合。

但是，导程过大也会导致丝杠的刚性减弱，容易出现振动和位移过大的问题。

因此，在选择导程时需要综合考虑行程要求和稳定性要求。

此外，还有两个重要的几何参数需要考虑——丝杠螺旋角和螺纹方向。

丝杠螺旋角是指螺纹的斜率，螺纹方向是指螺纹的旋转方向。

丝杠螺旋角的大小直接影响到丝杠的力传递效果，一般来说，螺旋角越小，丝杠的力传递效果越好。

螺纹方向的选择要根据具体应用场景的要求，一般有左旋和右旋两种选择。

最后，还有一些其他的参数也需要考虑，比如丝杠的材料选择、表面处理、精度等级等。

材料的选择需要综合考虑丝杠的负载要求、耐磨性和成本等因素。

表面处理可以提高丝杠的耐磨性和摩擦性能，常见的处理方法包括热处理、镀铬等。

精度等级的选择需要根据具体应用的精度要求进行评估，一般有C3、C5等等级可供选择。

综上所述，梯形丝杠的参数对于其性能和应用效果起着至关重要的作用。

丝杆选型计算公式
丝杆选型计算公式是机械设计领域中一个重要的公式，用于计算丝杆的选型参数。

其主要目的是根据负载、速度、力矩等因素确定适合的丝杆型号和规格，以保证机械设备的性能、精度和稳定性。

丝杆选型计算公式包括以下几个方面：
1.负载计算公式：根据负载的大小和方向，计算出丝杆的负载能力。

负载能力主要与丝杆的直径、丝距和材质有关。

2.速度计算公式：根据丝杆的转速和径向力，计算出丝杆的最大转速，以确定其适用于的工作环境。

3.力矩计算公式：根据丝杆的长度、直径和转速，计算出所需的扭矩，以保证丝杆能够满足负载情况下的正常工作。

4.噪声计算公式：根据丝杆的规格、转速和材质，计算出丝杆运行时产生的噪声水平，以确保机械设备能够正常工作。

以上几个方面是丝杆选型计算公式的主要内容，通过运用这些公式，可以选择适合的丝杆类型，并保证其在机械设备中的正常工作。

.
'. 3000N 驱动器计算说明书
已知条件：传动比i=58.5；导程p=3mm ；螺纹直径（中径）D=12（10.5）；螺纹牙型半角 β=15°；摩擦系数f=0.1（滚珠丝杆为0.001）；轴向力F=3000N ；电机功率P=10w ；电机输
入扭矩=120 Nmm ；
计算公式（此公式也适用滚珠丝杆）：
螺纹工作高度h=0.5P;
中径螺纹升角λ= arctg(p/πD)=4.86°；
当量摩擦角ρ=arctg(f/cos β)=6°；（滚珠丝杆压力角为45°，即β＝25.5°）
四级齿轮传动效率η1=0.954=0.81；
丝杠和丝母传动效率η2=tg λ/tg(λ+ρ)=0.44；(参考数值=0.3)
丝杠扭距T 丝=F*(D/2)* tg(λ+ρ)=3420Nmm ；
反算电机扭距T 电机=
2*1* T ηηi 丝=164 Nmm ；(193) 电机输出扭距T 电机= n
P 9550=254 Nmm ； 电机可提供最大推力=F*164
254=4646N ；(3948) 手动压紧力：3420（主轴丝杠扭矩）/2（传动比）=1710；1710/40（力臂）=40N ；
卡子拉断破坏试验：不锈钢1.58吨；低碳钢1吨；
滚珠丝杆计算：电机扭矩一定的情况下：T12X4…….77N
T16X4……..76N
T16X5………62N
1千帕（kPa ）=0.145磅力/英寸2（psi ）=0.0102千克力/厘米2（kgf/cm2） =0.0098大气压（atm ）
粘接力=3770X0.07X8X ∏X4=260kg
扭矩=260X2=520kgmm=5.2NM。

梯形丝杠推力计算公式
梯形丝杠是一种常见的机械传动元件，它能够将旋转运动转换为直线运动，广泛应用于各种机械设备中。

在实际应用中，梯形丝杠的推力是一个重要的参数，需要进行准确计算。

下面介绍梯形丝杠推力的计算公式。

梯形丝杠推力计算公式为：
F = μPπd/4
其中，F为推力，单位为牛顿(N)；μ为摩擦系数，一般取值为0.08~0.10；P为螺母轴向力，单位为牛顿(N)；d为梯形丝杠的直径，单位为毫米(mm)。

需要注意的是，上述公式中的P值是指螺母轴向力，它等于螺母所受的实际力减去螺杆轴向力的分量。

因此，在计算时需要先计算出螺杆轴向力，再减去它的分量得到P值。

另外，由于梯形丝杠的摩擦系数μ与润滑方式、表面粗糙度等因素有关，因此在实际应用中需要根据具体情况进行调整。

- 1 -。

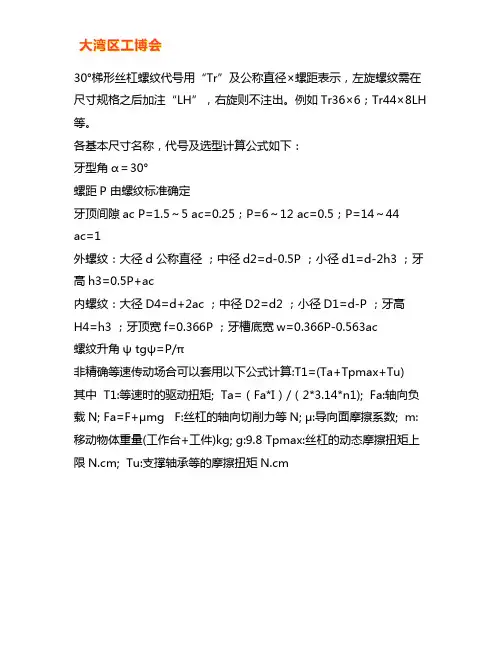

30°梯形丝杠螺纹代号用“Tr”及公称直径×螺距表示，左旋螺纹需在尺寸规格之后加注“LH”，右旋则不注出。

例如Tr36×6；Tr44×8LH 等。

各基本尺寸名称，代号及选型计算公式如下：
牙型角α＝30°
螺距P 由螺纹标准确定
牙顶间隙ac P=1.5～5 ac=0.25；P=6～12 ac=0.5；P=14～44
ac=1
外螺纹：大径d 公称直径；中径d2=d-0.5P ；小径d1=d-2h3 ；牙高h3=0.5P+ac
内螺纹：大径D4=d+2ac ；中径D2=d2 ；小径D1=d-P ；牙高
H4=h3 ；牙顶宽f=0.366P ；牙槽底宽w=0.366P-0.563ac
螺纹升角ψ tgψ=P/π
非精确等速传动场合可以套用以下公式计算:T1=(Ta+Tpmax+Tu)
其中 T1:等速时的驱动扭矩; Ta=（Fa*I）/（2*3.14*n1); Fa:轴向负载N; Fa=F+μmg F:丝杠的轴向切削力等N; μ:导向面摩擦系数; m:移动物体重量(工作台+工件)kg; g:9.8 Tpmax:丝杠的动态摩擦扭矩上限N.cm; Tu:支撑轴承等的摩擦扭矩N.cm。

丝杠导程与螺距计算公式导程和螺距是丝杠的两个重要参数，它们直接影响着丝杠的性能和使用效果。

在实际应用中，我们经常需要根据丝杠的规格和要求来计算导程和螺距，以便选择合适的丝杠产品。

下面我们将介绍丝杠导程与螺距的计算公式及其应用。

一、丝杠导程的计算公式。

丝杠导程是指丝杠轴上单位长度内螺纹的螺距数，通常用mm/rev（每转毫米）或inch/rev（每转英寸）来表示。

丝杠导程的计算公式如下：导程 = 螺距 / 螺纹线数。

其中，螺距是指螺纹的螺距，单位为mm或inch；螺纹线数是指螺纹的螺纹数，通常为单线或多线。

举例说明，如果一个丝杠轴的螺距为5mm，螺纹线数为4，则其导程为5/4=1.25mm/rev。

二、丝杠螺距的计算公式。

丝杠螺距是指螺纹的一个完整周期的长度，通常用mm或inch来表示。

丝杠螺距的计算公式如下：螺距 = 导程×螺纹线数。

其中，导程是丝杠的导程，单位为mm/rev或inch/rev；螺纹线数是螺纹的螺纹数，通常为单线或多线。

举例说明，如果一个丝杠轴的导程为1.25mm/rev，螺纹线数为4，则其螺距为1.25×4=5mm。

三、丝杠导程与螺距的应用。

1. 选择丝杠产品。

在实际应用中，我们常常需要根据机械设备的要求来选择合适的丝杠产品。

通过计算丝杠的导程和螺距，我们可以确定丝杠的规格和型号，以便满足机械设备的运动要求。

2. 设计传动系统。

在机械传动系统的设计中，丝杠的导程和螺距是重要的设计参数。

通过计算丝杠的导程和螺距，我们可以确定传动系统的速比和传动比，从而实现机械设备的精准控制和运动。

3. 计算运动参数。

在机械设备的运动控制中，丝杠的导程和螺距直接影响着运动的速度、加速度和精度。

通过计算丝杠的导程和螺距，我们可以确定机械设备的运动参数，从而实现运动的精准控制和调节。

四、丝杠导程与螺距的影响因素。

1. 螺纹类型。

不同类型的螺纹（如三角形螺纹、矩形螺纹、梯形螺纹等）具有不同的导程和螺距计算公式，因此在选择丝杠产品时需要注意螺纹类型的匹配。

梯形丝杠标准长度计算公式梯形丝杠是一种常用的传动元件，广泛应用于机械设备中，用于将旋转运动转换为直线运动或者反之。

在设计梯形丝杠时，需要考虑到其标准长度，以确保其在使用过程中能够正常工作。

本文将介绍梯形丝杠标准长度的计算公式及其相关知识。

梯形丝杠标准长度的计算公式如下：L = ((π d) / p) (1 + (n / 2))。

其中，L为梯形丝杠的标准长度，d为丝杠的直径，p为丝杠的螺距，n为螺纹的数量。

在使用该公式进行计算时，需要注意以下几点：1. 丝杠的直径（d），直径是指丝杠的外径，通常以毫米为单位。

在实际应用中，需要根据负载大小、转速等因素来选择合适的丝杠直径。

2. 丝杠的螺距（p），螺距是指丝杠螺纹上相邻两螺纹之间的距离，通常以毫米为单位。

螺距的选择需考虑到所需的移动速度和负载大小。

3. 螺纹数量（n），螺纹数量是指丝杠上螺纹的总数，通常为奇数。

螺纹数量的选择需考虑到负载大小、转速等因素。

通过以上公式的计算，可以得到梯形丝杠的标准长度，从而在实际应用中选择合适的丝杠尺寸，以确保其正常工作。

除了计算公式外，还需要了解一些与梯形丝杠标准长度相关的知识：1. 梯形丝杠的标准长度通常是指丝杠总长度，包括螺纹部分和非螺纹部分。

在实际应用中，需要根据需要进行切割或者定制。

2. 梯形丝杠的标准长度与其工作效率、负载能力等有一定的关系。

通常情况下，标准长度越大，工作效率越高，负载能力也越大。

3. 在选择梯形丝杠时，除了考虑标准长度外，还需要考虑其材质、精度等因素。

不同的应用场景需要选择不同材质和精度的梯形丝杠。

总之，梯形丝杠的标准长度是在设计和选择梯形丝杠时需要考虑的重要因素之一。

通过上述公式的计算和相关知识的了解，可以帮助工程师和设计师在实际应用中选择合适的梯形丝杠，以确保其正常工作并满足需求。
