2019年-土石方施工机械-PPT精选文档
1)主导机械与配套机械．其工作客量、数量及生产率应稍 有储备，机械的工作能力应配合适宜．一般配套机械的工作能 力应稍大于主导机械要求配套机械的工作能力，以充分发挥主 导机械的生产率。
2)尽量选用系列产品，便于维修和管理。
பைடு நூலகம்
1、推土机
推土机是路基施工最常用的机械之一，具有灵活机动、所需作 业面小．转移方便、干湿地均可作业等特点，主要用于纵向短距离运 土和横向推土，还可用于平整场地、挖基坑、填埋沟槽及其他辅助作 业。推土机适用于填挖高度在3m以下，运距l0m—l00m以内的土方 挖运、填筑和初步压实。
适用于中短距离的土体挖运，不适用于潮湿的粘性土和干燥的粉砂土或陡 坡路段
3、平地机
平地机是公路工程施工的专用机械之一，路基施工时主要用于平整场 地、修整路基顶面和路拱，还可用于修筑高度为0.75m以下的矮路堤及深 度为0.5m以下的浅路堑及平整边坡，开挖边沟或排水沟等。平地机的刀 片铲切深度视土类和施工要求可在0.08m~0.25m范围内确定.
a)一般铲土 b)波浪铲土 c)下坡铲土 d) 跨铲铲土
铲运机
2.铲运机 （1）分类
按行走方式分为自行式、拖式、半拖式； 按卸土方法分为强制式、半强制式、自由卸土式； 按卸土方向上又有前卸式、后卸式； 按铲斗容量分为小容量（<3m3）、中等容量（4～14m3）、大容量（>15m3）
（2）适用范围
要求： 1)需要有严密的科学的施工组织与管理，需要有充足的
燃料能源，要有附属设施和维修设备，良好的零配件供应及 相适应的运输条件，更需要具有一定业务专长的技术干部和 技术工人。
2)为了在整个施工过程中，各个作业、各道工序均衡协 调，需要有足够数量、种类及规格的机械设备，投资巨大。
2)尽量选用系列产品，便于维修和管理。
பைடு நூலகம்
1、推土机
推土机是路基施工最常用的机械之一，具有灵活机动、所需作 业面小．转移方便、干湿地均可作业等特点，主要用于纵向短距离运 土和横向推土，还可用于平整场地、挖基坑、填埋沟槽及其他辅助作 业。推土机适用于填挖高度在3m以下，运距l0m—l00m以内的土方 挖运、填筑和初步压实。
适用于中短距离的土体挖运，不适用于潮湿的粘性土和干燥的粉砂土或陡 坡路段
3、平地机
平地机是公路工程施工的专用机械之一，路基施工时主要用于平整场 地、修整路基顶面和路拱，还可用于修筑高度为0.75m以下的矮路堤及深 度为0.5m以下的浅路堑及平整边坡，开挖边沟或排水沟等。平地机的刀 片铲切深度视土类和施工要求可在0.08m~0.25m范围内确定.
a)一般铲土 b)波浪铲土 c)下坡铲土 d) 跨铲铲土
铲运机
2.铲运机 （1）分类
按行走方式分为自行式、拖式、半拖式； 按卸土方法分为强制式、半强制式、自由卸土式； 按卸土方向上又有前卸式、后卸式； 按铲斗容量分为小容量（<3m3）、中等容量（4～14m3）、大容量（>15m3）
（2）适用范围
要求： 1)需要有严密的科学的施工组织与管理，需要有充足的
燃料能源，要有附属设施和维修设备，良好的零配件供应及 相适应的运输条件，更需要具有一定业务专长的技术干部和 技术工人。
2)为了在整个施工过程中，各个作业、各道工序均衡协 调，需要有足够数量、种类及规格的机械设备，投资巨大。
施工机械设备ppt精选课件
● 波浪式铲土法：铲土开始时，
铲刀以最大深度切入土中，随着负荷增 加、车速降低，相应减小切土深度，依 次反复进行，直至铲斗装满为止，适用 于较硬土层。
ppt精选版
18
卡特彼勒 657G 铲运机
657G铲运机斗 容量达85t，是07年的新品， 铲斗可上下，内部推板可 动，铰链式转向，可前后 拖挂 。
两个铲斗进行双联铲运。对坚硬土层，可先铲满一个斗，再铲另一个斗，即 “双联单铲”；对松软土层，可两个斗同时铲土，即“双联双铲”。
ppt精选版
17
● 跨铲法：在较坚
硬的地段挖土时可采取预留土埂、 间隔铲土的方法。可缩短铲土时 间和减少向外撒土,提高效率。
1.2 铲运机施工
● 挂大斗铲运：在土质
松软地区，可改挂大型土斗，充分利用 拖拉机的牵引力提高工效。
2.3 填土压实的检验
ppt精选版
41
2.4 填方施工注意事项 ①填土应从场地最低部分开始，由一端向另一端自下而 上分层铺筑，逐层压实。
分层铺土
逐层压实
ppt精选版
42
②斜坡上的土方回填应将斜坡改成 阶梯形，以防填方滑动；
③填方区如有积水、杂物和软弱土
层等，必须进行换土回填，换土
回填亦分层进行；
pp汽t精选车版停宽在后面装土。
23
度较小、
1.3.2 反铲挖掘机
反铲适用于开挖一至三类的砂土或粘土。 主要用于开挖停机面以下的土方，一般反铲的 最大挖土深度为4～6m，经济合理的挖土深度 为3～5m。反铲也需要配备运土汽车进行运输。
1.3 挖掘机施工
带加长臂的反铲挖掘机 ppt精选版
24
反铲的开挖方式
ppt精选版
12
开行路线
铲刀以最大深度切入土中，随着负荷增 加、车速降低，相应减小切土深度，依 次反复进行，直至铲斗装满为止，适用 于较硬土层。
ppt精选版
18
卡特彼勒 657G 铲运机
657G铲运机斗 容量达85t，是07年的新品， 铲斗可上下，内部推板可 动，铰链式转向，可前后 拖挂 。
两个铲斗进行双联铲运。对坚硬土层，可先铲满一个斗，再铲另一个斗，即 “双联单铲”；对松软土层，可两个斗同时铲土，即“双联双铲”。
ppt精选版
17
● 跨铲法：在较坚
硬的地段挖土时可采取预留土埂、 间隔铲土的方法。可缩短铲土时 间和减少向外撒土,提高效率。
1.2 铲运机施工
● 挂大斗铲运：在土质
松软地区，可改挂大型土斗，充分利用 拖拉机的牵引力提高工效。
2.3 填土压实的检验
ppt精选版
41
2.4 填方施工注意事项 ①填土应从场地最低部分开始，由一端向另一端自下而 上分层铺筑，逐层压实。
分层铺土
逐层压实
ppt精选版
42
②斜坡上的土方回填应将斜坡改成 阶梯形，以防填方滑动；
③填方区如有积水、杂物和软弱土
层等，必须进行换土回填，换土
回填亦分层进行；
pp汽t精选车版停宽在后面装土。
23
度较小、
1.3.2 反铲挖掘机
反铲适用于开挖一至三类的砂土或粘土。 主要用于开挖停机面以下的土方，一般反铲的 最大挖土深度为4～6m，经济合理的挖土深度 为3～5m。反铲也需要配备运土汽车进行运输。
1.3 挖掘机施工
带加长臂的反铲挖掘机 ppt精选版
24
反铲的开挖方式
ppt精选版
12
开行路线
土方工程机械化施工PPT课件 精品
《建筑施工技术》
第一章
土方工程
2、为了减少车辆的调头、等待和装土时间， 装土场地必须考虑调头方法及停车位置。如在 坑边设置两个通道，使汽车不用调头，可以缩 短调头、等待时间。
《建筑施工技术》
第一章
土方工程
槽形推土法
《建筑施工技术》
沟槽
第一章
土埂
土方工程
跨铲法 作业示 意图
《建筑施工技术》 A－铲刀宽； B－不大于拖拉机履带净宽
第一章
土方工程
分堆集中，一次推送法
《建筑施工技术》
第一章
土方工程
2、铲运机：自行式、拖式
《建筑施工技术》
第一章
土方工程
《建筑施工技术》
第一章
土方工程
工作特点：是一种能独立完成铲土、运土、卸 土、填筑、整平的土方机械。
第一章
土方工程
多项选择题例 拉铲挖土机有( )等特点。 A、“后退向下，自重切土” D、能开挖一~四类土 C、主要开挖停机面以上的土 D、挖土效率较其他挖土机高 E、适用于开挖较深较大的基坑(槽)及水中泥土 答案：AE
《建筑施的选择 前面已经叙述了主要挖土机械的性能和适用范 围，现将选择土方施工机械的要点综合如下： （一）选择土方机械的依据 1、土方工程的类型及规模 不同类型的土方工程，如场地平整、基坑(槽) 开挖、大型地下室土方开挖、构筑物填土等施 工各有其特点，应依据开挖或填筑的断面(深 度及宽度)、工程范围的大小、工程量多少来 选择土方机械。
《建筑施工技术》
第一章
土方工程
2、地质、水文及气候条件 如土的类型、土的含水量、地下水等条件。 3、机械设备条件 指现有土方机械的种类、数量及性能。 4、工期要求 如果有多种机械可供选择时，应当进行技术经济比较， 选择效率高、费用低的机械进行施工。 一般可选用土方施工单价最小的机械进行施工，但在大 型建设项目中，土方工程量很大，而现有土方机械的 类型及数量常受限制，此时必须将所有机械进行最优 分配，使施工总费用最少，可应用线性规划的方法来 确定土方机械的最优分配方案。
第一章
土方工程
2、为了减少车辆的调头、等待和装土时间， 装土场地必须考虑调头方法及停车位置。如在 坑边设置两个通道，使汽车不用调头，可以缩 短调头、等待时间。
《建筑施工技术》
第一章
土方工程
槽形推土法
《建筑施工技术》
沟槽
第一章
土埂
土方工程
跨铲法 作业示 意图
《建筑施工技术》 A－铲刀宽； B－不大于拖拉机履带净宽
第一章
土方工程
分堆集中，一次推送法
《建筑施工技术》
第一章
土方工程
2、铲运机：自行式、拖式
《建筑施工技术》
第一章
土方工程
《建筑施工技术》
第一章
土方工程
工作特点：是一种能独立完成铲土、运土、卸 土、填筑、整平的土方机械。
第一章
土方工程
多项选择题例 拉铲挖土机有( )等特点。 A、“后退向下，自重切土” D、能开挖一~四类土 C、主要开挖停机面以上的土 D、挖土效率较其他挖土机高 E、适用于开挖较深较大的基坑(槽)及水中泥土 答案：AE
《建筑施的选择 前面已经叙述了主要挖土机械的性能和适用范 围，现将选择土方施工机械的要点综合如下： （一）选择土方机械的依据 1、土方工程的类型及规模 不同类型的土方工程，如场地平整、基坑(槽) 开挖、大型地下室土方开挖、构筑物填土等施 工各有其特点，应依据开挖或填筑的断面(深 度及宽度)、工程范围的大小、工程量多少来 选择土方机械。
《建筑施工技术》
第一章
土方工程
2、地质、水文及气候条件 如土的类型、土的含水量、地下水等条件。 3、机械设备条件 指现有土方机械的种类、数量及性能。 4、工期要求 如果有多种机械可供选择时，应当进行技术经济比较， 选择效率高、费用低的机械进行施工。 一般可选用土方施工单价最小的机械进行施工，但在大 型建设项目中，土方工程量很大，而现有土方机械的 类型及数量常受限制，此时必须将所有机械进行最优 分配，使施工总费用最少，可应用线性规划的方法来 确定土方机械的最优分配方案。
土方施工机械~ppt课件
可编辑课件PPT
5
3、挖掘机的主要装置系统
挖掘机主要是由发动机、液压系统、工作装置、回转 装置、行走装置和电器控制等部分组成。 其中： 工作装置包括：动臂、斗杆、正铲、反铲、抓铲等； 回转装置包括：动力装置、传动机构、回转机构、辅助
设备、驾驶室； 行走装置包括：行走架、四轮一带、张紧装置
可编辑课件P系统
包括发动机，变矩器，变速箱，前、后驱动桥四大件
1.发动机 2.变矩器上有三个泵，工作泵（供应举升，翻斗压力油）转向泵（供应转向 压力油）变速泵也称行走泵（供 应变矩器，变速箱压力油），有些机型转向 泵上还装有先导泵（供应操纵阀先导压力油） 3.工作液压油路，液压油箱，工作泵，多路阀，举升油缸和翻斗油缸 4.行走油路：变速箱油底壳油，行走泵，一路进变矩器一路进档位阀，变速 箱离合器 5.驱动：传动轴，主差速器，轮边减速器 6.转向油路：油箱，转向泵，稳流阀（或者优先阀）转向器，转向油缸 7.变速箱有一体的（行星式）和分体的（定轴式）两种
可编辑课件PPT
17
可编辑课件PPT
18
4、装载机的工作流程：
（1）空中运行 装载机铲装货物时，需空斗驶向料堆，在卸货后，后退、落斗，
并驶向料堆。运行中，铲斗出于运行位置，使铲斗底面与前轮的公切 线和地面成15°角运行，以保证必要的离地间隙。 （2）铲取货物
当装载机驶近料堆前1~1.5米时，换人低档，并下降动臂使铲斗 地面贴地，以全力切进料堆。在铲取货物时，一般采用两种方法，即 一次切入铲装法和复合铲装法。前者是铲斗一次切进料堆达一定深度， 随后铲斗上转，再提升动臂完成铲取作业；而后者是利用多次边切进 边上转铲斗的复合作业，来完成铲装物料。由于复合铲装法能缩短作 业循环时间约10%，故采用较为广泛。

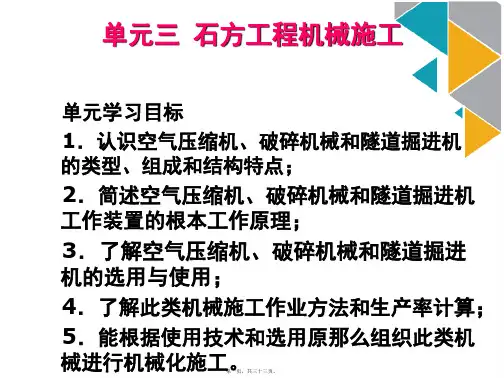

3单元石方工程机械施工(共33PPT)
第二十四页，共三十三页。
3.3 隧道掘进机械施工
土压平衡式盾构
1-切削轮；2-切削轮机架；3-驱动马达；4-螺旋输送机；5-盾尾密封； 6-衬砌管片； 7-输送机马达；8-土屑出口；9-拼装器
第二十五页，共三十三页。
3.3 隧道掘进机械施工
(2)机械化盾构的主要结构及功能 按切削机构划分有切削轮式、挖掘式、铣削臂式等
速度快、本钱低。
平安性好。不需打眼放炮，围岩不易被破坏， 有利于隧道支护，减少冒顶等突发危险。
工程量小。利用钻爆法，隧道的超挖量可达 20%，利用掘进机法，隧道超挖量可小到5。
劳动条件好。
第十六页，共三十三页。
3.3 隧道掘进机械施工
按工作机构切割工作面的方式，掘进机分为局部断面隧道掘进机和全断面 隧道掘进机两大类。
自我检测二
二、选择题 1.压缩空气是驱动各种风开工具的动力源，作为风开工具、
凿岩机、风镐、气动扳手、气动喷砂等工具或设备的空气 动力。因此，有时又将空气压缩机称为 。
A.动力装置；B.控制装置；C.运动装置；D.工作装置
2.柴油机产生的动力通过 传给空压机，空压机产生的压缩 空气送入储气筒内储存备用。
4.石方工程机械的主要生产率计算。 5.空气压缩机、破碎机械和隧道掘进机的选用与使用。
第二十七页，共三十三页。
自我检测一
一、填空题
1.空气压缩机简称空压机，是一种以 或 作为动力，将自由空气压缩成高压空气的机械。
2.空压机气压自动调节装置一般由 、 和调速器三局部组成。 3.常用的破碎机有 式破碎机、 式破碎机、辊式破碎机、锤式破碎机、还击式破碎机及联合碎石设备等类型。
凿岩台车按钻臂多少，分为双臂、三臂和 多臂式；
按行走机构分为轨轮式、轮胎式和履带式。
3.3 隧道掘进机械施工
土压平衡式盾构
1-切削轮；2-切削轮机架；3-驱动马达；4-螺旋输送机；5-盾尾密封； 6-衬砌管片； 7-输送机马达；8-土屑出口；9-拼装器
第二十五页，共三十三页。
3.3 隧道掘进机械施工
(2)机械化盾构的主要结构及功能 按切削机构划分有切削轮式、挖掘式、铣削臂式等
速度快、本钱低。
平安性好。不需打眼放炮，围岩不易被破坏， 有利于隧道支护，减少冒顶等突发危险。
工程量小。利用钻爆法，隧道的超挖量可达 20%，利用掘进机法，隧道超挖量可小到5。
劳动条件好。
第十六页，共三十三页。
3.3 隧道掘进机械施工
按工作机构切割工作面的方式，掘进机分为局部断面隧道掘进机和全断面 隧道掘进机两大类。
自我检测二
二、选择题 1.压缩空气是驱动各种风开工具的动力源，作为风开工具、
凿岩机、风镐、气动扳手、气动喷砂等工具或设备的空气 动力。因此，有时又将空气压缩机称为 。
A.动力装置；B.控制装置；C.运动装置；D.工作装置
2.柴油机产生的动力通过 传给空压机，空压机产生的压缩 空气送入储气筒内储存备用。
4.石方工程机械的主要生产率计算。 5.空气压缩机、破碎机械和隧道掘进机的选用与使用。
第二十七页，共三十三页。
自我检测一
一、填空题
1.空气压缩机简称空压机，是一种以 或 作为动力，将自由空气压缩成高压空气的机械。
2.空压机气压自动调节装置一般由 、 和调速器三局部组成。 3.常用的破碎机有 式破碎机、 式破碎机、辊式破碎机、锤式破碎机、还击式破碎机及联合碎石设备等类型。
凿岩台车按钻臂多少，分为双臂、三臂和 多臂式；
按行走机构分为轨轮式、轮胎式和履带式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
之一。对技术质量要求高的作业项目，应考虑采用性能优良或专用的机械，以保 证工程质量和较高的生产率。同时，选择的机械应具有可靠的安全性能，能保证 施工人员和设备安全。
四、机械的合理组合
合理地进行机械组合是发挥机械设备效能的重要因素，也 是机械化施工的一个基本要求，包括技术性能和机械类型及其 数量两个方面的配置。组合时应考虑以下几点：
波浪铲土
路基施工的主要机械
一、 挖运主要机械
1.推土机 （1）分类
按行走装置分为履带式、轮胎式； 按推土板安装方式分为固定式、回转式； 按推土板操纵方式分为机械式、液压式； 按发动机功率大小分为小型（37kw以下）、中型（37～250kw）、重型（大于250kw）
（2）适用范围 适用于50～100m短距离土或软石的挖运作业
适用于中短距离的土体挖运，不适用于潮湿的粘性土和干燥的粉砂土或陡 坡路段
3、平地机
平地机是公路工程施工的专用机械之一，路基施工时主要用于平整场 地、修整路基顶面和路拱，还可用于修筑高度为0.75m以下的矮路堤及深 度为0.5m以下的浅路堑及平整边坡，开挖边沟或排水沟等。平地机的刀 片铲切深度视土类和施工要求可在0.08m~0.25m范围内确定.
（2）适用范围
用于各种场合挖掘各种土体和软石
反铲
拉铲式
4、挖掘机
挖掘机主要用于挖土和装土，必须配备运土机械与之共同作业，适用于 工程量大而集中的土石方挖掘，路基工程中常用全圆回转履带式挖掘机，土 斗分反铲和正铲两种。反斗铲挖掘机的工作面可低于其停留面以下3m~6m， 常用于挖基坑、沟槽等；正斗铲的挖掘机主要用来挖掘高出挖掘机停留面的 土堆。反铲挖掘机可进行沟端开挖和沟侧开挖作业。沟端开挖时挖掘机从沟 的一端开始，沿沟中线倒退开挖，运输车辆停在沟侧。
1)主导机械与配套机械．其工作客量、数量及生产机械要求配套机械的工作能力，以充分发挥主 导机械的生产率。
2)尽量选用系列产品，便于维修和管理。
1、推土机
推土机是路基施工最常用的机械之一，具有灵活机动、所需作 业面小．转移方便、干湿地均可作业等特点，主要用于纵向短距离运 土和横向推土，还可用于平整场地、挖基坑、填埋沟槽及其他辅助作 业。推土机适用于填挖高度在3m以下，运距l0m—l00m以内的土方 挖运、填筑和初步压实。
行费等因素有关。必须权衡工程量与机械费用的关系，同时要考虑机械的先进性 和可靠性，这是影响经济效益的重要因素。采用先进的机械设备，其技术性能优 良，构造简单，易于操纵，故障费大大降低，最终可取得较好的经济效益。
3、应能保证工程质量要求和施工安全 根据工程的技术要求，选择合适的施工机械是保证工程质量的重要因素
要求： 1)需要有严密的科学的施工组织与管理，需要有充足的
燃料能源，要有附属设施和维修设备，良好的零配件供应及 相适应的运输条件，更需要具有一定业务专长的技术干部和 技术工人。
2)为了在整个施工过程中，各个作业、各道工序均衡协 调，需要有足够数量、种类及规格的机械设备，投资巨大。
三、选择施工机械的原则：
土质路基机械化施工及施工机械的选择
一、公路工程机械化施工的意义
公路工程机械化施工，是指通过合理的选用施工机械，
科学地组织施工以完成工程作业的全过程。公路工程机械化 的度量用机械化程度表示。
利用机械完成的实物工程量
机械化程度=
全部工程量
100%
二、公路工程机械化施工的特点和要求
特点： 1)能完成独特的施工任务 2)能改善劳动条件 3)大幅度提高劳动生产率 4)机动灵活
平地机的主要工作装置是刮刀，它可以调整成四种作业动作，即刮刀
平面回转、刮刀左右端升降、刮刀左右引伸和刮刀机外倾斜．分别做刮 刀刀角铲土侧移以开挖边沟、刮刀刮土侧移以填筑路基及回填沟渠、刮 刀刮土以平整路基顶面、刮刀机外倾斜以清刷路基边坡等作业。
3.平地机 （1）分类
按行走机构分为拖式、自行式； 按刮刀和行走装置的操纵分为机械式、液压式； 按车轮驱动分为全轮驱动、后轮驱动； 按车轮转向情况分为全轮转向、前轮转向； 按铲刀长度和发动机功率分为轻型、中型、重型。
（2）适用范围
从路线两侧取土、填筑不高于1m的路堤；修整路堤横断面、旁刷边坡、 开挖路槽和边沟、现场拌合、摊铺路基路面材料、清理路肩杂草、冬季 清雪、砂石路面养护
4.挖掘机 （1）分类
按运行方式分为轮胎式、履带式、步履式、轨行式； 按照操纵方式分为液压式、机械式； 按挖土方式分为正铲式、反铲式、拉铲式。
正铲挖掘机可采用侧向开挖或正向开挖的方式作业。
正铲挖机
反铲挖机
正铲挖机
前进向上，强制切土
反铲挖机 后退向下，强制切土
拉铲挖机
后退向下，自重切土
抓铲挖机
直上直下，自重切土
5.装载机 （1）分类
按工作装置不同分为单斗式、挖掘装载式、斗轮式； 按动臂形式不同分为全回转式、半回转式、非回转式； 按自身结构特点分刚性式、绞接式； 按行走方式分轮胎式、履带式。
1、施工机械与工程的具体实际相适应 这里的工程具体是指工程量的大小，工期的要求，工地的气候、地形、
土质，施工场地的大小，运距远近，施工断面尺寸，工程质量要求等。在条件允 许的情况下，尽量选择最能满足施工内容的机种和机型。
2、应有较好的经济性 施工机械经济性选择的基础是施工单价，主要和机械固定资产消耗及运
a)一般铲土 b)波浪铲土 c)下坡铲土 d) 跨铲铲土
铲运机
2.铲运机 （1）分类
按行走方式分为自行式、拖式、半拖式； 按卸土方法分为强制式、半强制式、自由卸土式； 按卸土方向上又有前卸式、后卸式； 按铲斗容量分为小容量（<3m3）、中等容量（4～14m3）、大容量（>15m3）
（2）适用范围
2、铲运机
铲运机主要用于铲运土方，分拖式和自行式两种。铲运斗容量一般为 6m3~l0m3。当铲运机行进时，可做自挖、自装、自运、自卸等各项工作， 并有铺平及初步压实的作用。铲运机一股用于填筑路堤、开挖路堑、填挖 和平整场地等。其通行坡度不应大于15%，经济运距为400m~600m。铲 运机作业分为一般铲土、波浪式铲土、跨铲铲土及下坡铲土等
四、机械的合理组合
合理地进行机械组合是发挥机械设备效能的重要因素，也 是机械化施工的一个基本要求，包括技术性能和机械类型及其 数量两个方面的配置。组合时应考虑以下几点：
波浪铲土
路基施工的主要机械
一、 挖运主要机械
1.推土机 （1）分类
按行走装置分为履带式、轮胎式； 按推土板安装方式分为固定式、回转式； 按推土板操纵方式分为机械式、液压式； 按发动机功率大小分为小型（37kw以下）、中型（37～250kw）、重型（大于250kw）
（2）适用范围 适用于50～100m短距离土或软石的挖运作业
适用于中短距离的土体挖运，不适用于潮湿的粘性土和干燥的粉砂土或陡 坡路段
3、平地机
平地机是公路工程施工的专用机械之一，路基施工时主要用于平整场 地、修整路基顶面和路拱，还可用于修筑高度为0.75m以下的矮路堤及深 度为0.5m以下的浅路堑及平整边坡，开挖边沟或排水沟等。平地机的刀 片铲切深度视土类和施工要求可在0.08m~0.25m范围内确定.
（2）适用范围
用于各种场合挖掘各种土体和软石
反铲
拉铲式
4、挖掘机
挖掘机主要用于挖土和装土，必须配备运土机械与之共同作业，适用于 工程量大而集中的土石方挖掘，路基工程中常用全圆回转履带式挖掘机，土 斗分反铲和正铲两种。反斗铲挖掘机的工作面可低于其停留面以下3m~6m， 常用于挖基坑、沟槽等；正斗铲的挖掘机主要用来挖掘高出挖掘机停留面的 土堆。反铲挖掘机可进行沟端开挖和沟侧开挖作业。沟端开挖时挖掘机从沟 的一端开始，沿沟中线倒退开挖，运输车辆停在沟侧。
1)主导机械与配套机械．其工作客量、数量及生产机械要求配套机械的工作能力，以充分发挥主 导机械的生产率。
2)尽量选用系列产品，便于维修和管理。
1、推土机
推土机是路基施工最常用的机械之一，具有灵活机动、所需作 业面小．转移方便、干湿地均可作业等特点，主要用于纵向短距离运 土和横向推土，还可用于平整场地、挖基坑、填埋沟槽及其他辅助作 业。推土机适用于填挖高度在3m以下，运距l0m—l00m以内的土方 挖运、填筑和初步压实。
行费等因素有关。必须权衡工程量与机械费用的关系，同时要考虑机械的先进性 和可靠性，这是影响经济效益的重要因素。采用先进的机械设备，其技术性能优 良，构造简单，易于操纵，故障费大大降低，最终可取得较好的经济效益。
3、应能保证工程质量要求和施工安全 根据工程的技术要求，选择合适的施工机械是保证工程质量的重要因素
要求： 1)需要有严密的科学的施工组织与管理，需要有充足的
燃料能源，要有附属设施和维修设备，良好的零配件供应及 相适应的运输条件，更需要具有一定业务专长的技术干部和 技术工人。
2)为了在整个施工过程中，各个作业、各道工序均衡协 调，需要有足够数量、种类及规格的机械设备，投资巨大。
三、选择施工机械的原则：
土质路基机械化施工及施工机械的选择
一、公路工程机械化施工的意义
公路工程机械化施工，是指通过合理的选用施工机械，
科学地组织施工以完成工程作业的全过程。公路工程机械化 的度量用机械化程度表示。
利用机械完成的实物工程量
机械化程度=
全部工程量
100%
二、公路工程机械化施工的特点和要求
特点： 1)能完成独特的施工任务 2)能改善劳动条件 3)大幅度提高劳动生产率 4)机动灵活
平地机的主要工作装置是刮刀，它可以调整成四种作业动作，即刮刀
平面回转、刮刀左右端升降、刮刀左右引伸和刮刀机外倾斜．分别做刮 刀刀角铲土侧移以开挖边沟、刮刀刮土侧移以填筑路基及回填沟渠、刮 刀刮土以平整路基顶面、刮刀机外倾斜以清刷路基边坡等作业。
3.平地机 （1）分类
按行走机构分为拖式、自行式； 按刮刀和行走装置的操纵分为机械式、液压式； 按车轮驱动分为全轮驱动、后轮驱动； 按车轮转向情况分为全轮转向、前轮转向； 按铲刀长度和发动机功率分为轻型、中型、重型。
（2）适用范围
从路线两侧取土、填筑不高于1m的路堤；修整路堤横断面、旁刷边坡、 开挖路槽和边沟、现场拌合、摊铺路基路面材料、清理路肩杂草、冬季 清雪、砂石路面养护
4.挖掘机 （1）分类
按运行方式分为轮胎式、履带式、步履式、轨行式； 按照操纵方式分为液压式、机械式； 按挖土方式分为正铲式、反铲式、拉铲式。
正铲挖掘机可采用侧向开挖或正向开挖的方式作业。
正铲挖机
反铲挖机
正铲挖机
前进向上，强制切土
反铲挖机 后退向下，强制切土
拉铲挖机
后退向下，自重切土
抓铲挖机
直上直下，自重切土
5.装载机 （1）分类
按工作装置不同分为单斗式、挖掘装载式、斗轮式； 按动臂形式不同分为全回转式、半回转式、非回转式； 按自身结构特点分刚性式、绞接式； 按行走方式分轮胎式、履带式。
1、施工机械与工程的具体实际相适应 这里的工程具体是指工程量的大小，工期的要求，工地的气候、地形、
土质，施工场地的大小，运距远近，施工断面尺寸，工程质量要求等。在条件允 许的情况下，尽量选择最能满足施工内容的机种和机型。
2、应有较好的经济性 施工机械经济性选择的基础是施工单价，主要和机械固定资产消耗及运
a)一般铲土 b)波浪铲土 c)下坡铲土 d) 跨铲铲土
铲运机
2.铲运机 （1）分类
按行走方式分为自行式、拖式、半拖式； 按卸土方法分为强制式、半强制式、自由卸土式； 按卸土方向上又有前卸式、后卸式； 按铲斗容量分为小容量（<3m3）、中等容量（4～14m3）、大容量（>15m3）
（2）适用范围
2、铲运机
铲运机主要用于铲运土方，分拖式和自行式两种。铲运斗容量一般为 6m3~l0m3。当铲运机行进时，可做自挖、自装、自运、自卸等各项工作， 并有铺平及初步压实的作用。铲运机一股用于填筑路堤、开挖路堑、填挖 和平整场地等。其通行坡度不应大于15%，经济运距为400m~600m。铲 运机作业分为一般铲土、波浪式铲土、跨铲铲土及下坡铲土等
