李狄-电化学原理-第八章-气体电极过程

电化学原理第一章习题答案1、解：2266KCl KCl H O H O 0.001141.31.010142.31010001000c K K K K cm 11λ−−−−×=+=+=+×=×Ω溶液 2、解：E V Fi i =λ，FE V i i λ=，，， 10288.0−⋅=+s cm V H 10050.0−⋅=+s cm V K 10051.0−⋅=−s cm V Cl 3、解：,62.550121,,,,2−−⋅Ω=−+=eq cm KCl o HCl o KOH o O H o λλλλ2O c c c ,c 1.004H H +−====设故，2,811c5.510cm 1000o H O λκ−−−==×Ω4、（1）121,,Cl ,t t 1,t 76.33mol (KCl o KCl o Cl cm λλλλλ−−−−+−+−=++=∴==Ω⋅∵中）121121121,K ,Na ,Cl 73.49mol 50.14mol 76.31mol (NaCl o o o cm cm cm λλλ++−−−−−−−=Ω⋅=Ω⋅=Ω⋅同理：，，中）（2）由上述结果可知： 121Cl ,Na ,121Cl ,K ,mol 45.126mol 82.142−−−−⋅Ω=+⋅Ω=+−+−+cm cm o o o o λλλλ，在KCl 与NaCl 溶液中−Cl ,o λ相等，所以证明离子独立移动定律的正确性；（3） vs cm vs cm u vs cm u F u a o o l o l o i o /1020.5,/1062.7,/1091.7,/24N ,24K ,24C ,C ,,−−−×=×=×==++−−λλ5、解：Cu(OH)2== Cu 2++2OH -,设=y ；2Cu c +OH c −=2y 则K S =4y 3因为u=Σu i =KH 2O+10-3[y λCu 2++2y λOH -]以o λ代替λ（稀溶液）代入上式，求得y=1.36×10-4mol/dm 3所以Ks=4y 3=1.006×10-11 (mol/dm 3)36、解： ==+，令=y ，3AgIO +Ag −3IO Ag c +3IO c −=y ，则=y S K 2，K=i K ∑=+（y O H K 2310−+Ag λ+y −3IO λ）作为无限稀溶液处理，用0λ代替，=+y O H K 2310−3AgIO λ则：y=43651074.1104.68101.11030.1−−−×=××−×L mol /;∴= y S K 2=3.03810−×2)/(L mol 7、解：HAc o ,λ=HCl o ,λ+NaAc o ,λ-NaCl o ,λ=390.7，121−−⋅Ωeq cm HAc o ,λ=9.02121−−⋅Ωeq cm ∴α0/λλ==0.023，==1.69αK _2)1/(V αα−510−×8、解：由欧姆定律IR=iS KS l ⋅=K il,∵K=1000c λ,∴IR=1000il cλ⋅=V 79.05.0126101010533≈××××− 9、解：公式log ±γ=-0.5115||||+Z −Z I （设25）C °（1）±γ=0.9740，I=212i i z m ∑,I=212i i c z ∑，=（）±m ++νm −−νm ν1（2）±γ=0.9101，（3）±γ=0.6487，（4）±γ=0.811410、解：=+H a ±γ+H m ，pH=-log =-log （0.209+H a 4.0×）=1.08电化学原理第二章习题答案1、 解：()+2326623Sb O H e Sb H O ++++ ，()−236H H +6e + ，电池:2322323Sb O H Sb H O ++解法一：00G E nF ∆=−83646F =0.0143V ≈，E=+0E 2.36RT F 2232323log H Sb O Sb H OP a a a ==0.0143V0E 解法二：0602.3 2.3log log 6Sb Sb H H RT RT a a F Fϕϕϕ+++=+=+； 2.3log H RTa Fϕ+−=∴000.0143Sb E E ϕϕϕ+−=−===V2解：⑴，(()+22442H O e H O +++ )−224H H +4e + ；电池:22222H O H O +2220022.3log 4H O H O P P RT E E E Fa =+= 查表：0ϕ+=1.229V ，0ϕ−=0.000V ，001.229E V ϕϕ+−∴=−= ⑵视为无限稀释溶液，以浓度代替活度计算()242Sn Sn e ++−+ ，()，电池:32222Fe e Fe ++++ 23422Sn Fe Sn Fe 2+++++ +23422022.3log 2Sn Fe Sn Fe C C RT E E F C C ++++=+=（0.771-0.15）+220.05910.001(0.01)log 20.01(0.001)××=0.6505V ⑶()，，(0.1)Ag Ag m e +−+ ()(1)Ag m e Ag +++ (1)(0.1)Ag m Ag m ++→电池：(1)0(0.1)2.3log Ag m Ag m a RT E E F a ++=+，（其中，=0） 0E 查表：1m 中3AgNO 0.4V γ±=，0.1m 中3AgNO 0.72V γ±=， 2.310.4log0.0440.10.72RT E V F×∴==× 3、 解：2222|(),()|(),Cl Hg Hg Cl s KCl m Cl P Pt ()2222Hg Cl Hg Cl e −−++ ，()222Cl e Cl −++ ，222Hg Cl Hg Cl 2+ 电池：222200002.3log 2Cl Hg Hg Cl P a RT E E E F a ϕϕ+−=+==−∵O 1.35950.2681 1.0914(25C)E V ，∴=−=设 由于E 与无关，故两种溶液中的电动势均为上值Cl a −其他解法：①E ϕϕ+=−−0，亦得出0E ϕϕ+=−−②按Cl a −计算ϕ+，查表得ϕ甘汞，则E ϕϕ+=−甘汞 4、 ⑴解法一：23,(1)|(1)()H Pt H atm HCl a AgNO m Ag +=()222H H e +−+ 222，()Ag e Ag +++ g ，2222H Ag H A ++++ 电池：有E ϕϕϕ+−=−=+，02.3log()AgAgAg RTE m Fϕγ++±∴=−。

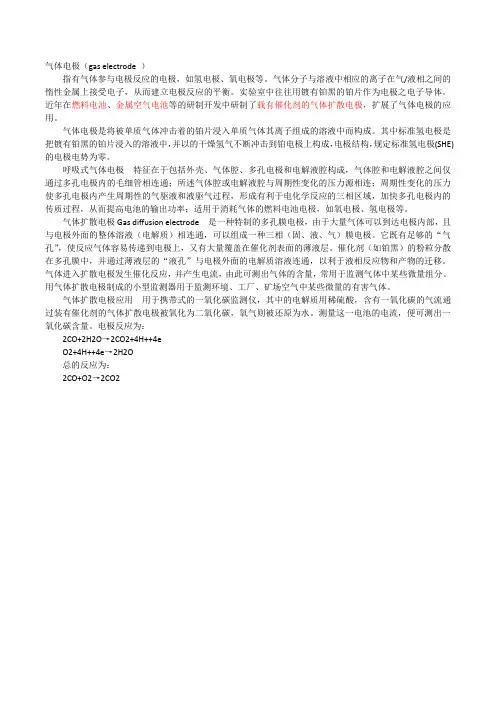

气体电极（gas electrode ）指有气体参与电极反应的电极，如氢电极、氧电极等。

气体分子与溶液中相应的离子在气/液相之间的惰性金属上接受电子，从而建立电极反应的平衡。

实验室中往往用镀有铂黑的铂片作为电极之电子导体。

近年在燃料电池、金属空气电池等的研制开发中研制了载有催化剂的气体扩散电极，扩展了气体电极的应用。

气体电极是将被单质气体冲击着的铂片浸入单质气体其离子组成的溶液中而构成。

其中标准氢电极是把镀有铂黑的铂片浸入的溶液中，并以的干燥氢气不断冲击到铂电极上构成，电极结构，规定标准氢电极(SHE)的电极电势为零。

呼吸式气体电极特征在于包括外壳、气体腔、多孔电极和电解液腔构成，气体腔和电解液腔之间仅通过多孔电极内的毛细管相连通；所述气体腔或电解液腔与周期性变化的压力源相连；周期性变化的压力使多孔电极内产生周期性的气驱液和液驱气过程，形成有利于电化学反应的三相区域，加快多孔电极内的传质过程，从而提高电池的输出功率；适用于消耗气体的燃料电池电极，如氧电极、氢电极等。

气体扩散电极Gas diffusion electrode是一种特制的多孔膜电极，由于大量气体可以到达电极内部，且与电极外面的整体溶液（电解质）相连通，可以组成一种三相（固、液、气）膜电极。

它既有足够的“气孔”，使反应气体容易传递到电极上，又有大量覆盖在催化剂表面的薄液层。

催化剂（如铂黑）的粉粒分散在多孔膜中，并通过薄液层的“液孔”与电极外面的电解质溶液连通，以利于液相反应物和产物的迁移。

气体进入扩散电极发生催化反应，并产生电流，由此可测出气体的含量，常用于监测气体中某些微量组分。

用气体扩散电极制成的小型监测器用于监测环境、工厂、矿场空气中某些微量的有害气体。

气体扩散电极应用用于携带式的一氧化碳监测仪，其中的电解质用稀硫酸，含有一氧化碳的气流通过装有催化剂的气体扩散电极被氧化为二氧化碳，氧气则被还原为水。

测量这一电池的电流，便可测出一氧化碳含量。

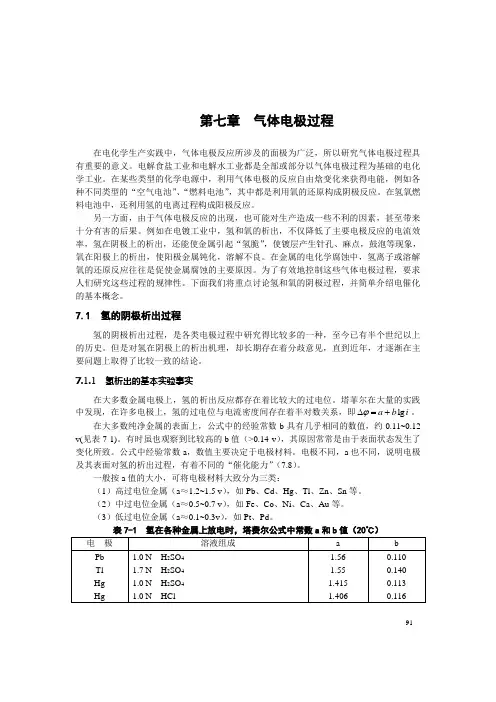

91第七章 气体电极过程在电化学生产实践中，气体电极反应所涉及的面极为广泛，所以研究气体电极过程具有重要的意义。

电解食盐工业和电解水工业都是全部或部分以气体电极过程为基础的电化学工业。

在某些类型的化学电源中，利用气体电极的反应自由焓变化来获得电能，例如各种不同类型的“空气电池”、“燃料电池”，其中都是利用氧的还原构成阴极反应。

在氢氧燃料电池中，还利用氢的电离过程构成阳极反应。

另一方面，由于气体电极反应的出现，也可能对生产造成一些不利的因素，甚至带来十分有害的后果。

例如在电镀工业中，氢和氧的析出，不仅降低了主要电极反应的电流效率，氢在阴极上的析出，还能使金属引起“氢脆”，使镀层产生针孔、麻点，鼓泡等现象，氧在阳极上的析出，使阳极金属钝化，溶解不良。

在金属的电化学腐蚀中，氢离子或溶解氧的还原反应往往是促使金属腐蚀的主要原因。

为了有效地控制这些气体电极过程，要求人们研究这些过程的规律性。

下面我们将重点讨论氢和氧的阴极过程，并简单介绍电催化的基本概念。

7.1 氢的阴极析出过程氢的阴极析出过程，是各类电极过程中研究得比较多的一种，至今已有半个世纪以上的历史。

但是对氢在阴极上的析出机理，却长期存在着分歧意见，直到近年，才逐渐在主要问题上取得了比较一致的结论。

7.1.1 氢析出的基本实验事实在大多数金属电极上，氢的析出反应都存在着比较大的过电位。

塔菲尔在大量的实践中发现，在许多电极上，氢的过电位与电流密度间存在着半对数关系，即i b a lg +=∆ϕ。

在大多数纯净金属的表面上，公式中的经验常数b 具有几乎相同的数值，约0.11~0.12 v(见表7-1)。

有时虽也观察到比较高的b 值（>0.14 v ），其原因常常是由于表面状态发生了变化所致。

公式中经验常数a ，数值主要决定于电极材料。

电极不同，a 也不同，说明电极及其表面对氢的析出过程，有着不同的“催化能力”（7.8）。

一般按a 值的大小，可将电极材料大致分为三类： （1）高过电位金属（a ≈1.2~1.5 v ），如Pb 、Cd 、Hg 、Tl 、Zn 、Sn 等。

第五章1、在电极界面附近的液层中，是否总存在三种传质方式？为什么？每种传质方式的传质速度如何表示？答：电极界面附近的液层通常是指扩散层，可以同时存在着三种传质方式（电迁移、对流和 扩散），但当溶液中含有大量局外电解质时，反应离子的迁移数很小，电迁移传质作用可以忽略不计，而且根据流体力学，电极界面附近液层的对流速度非常小，因此电极界面附近液 层主要传质方式是扩散。

三种传质方式的传质速度可用各自的电流密度J 来表示。

电迁移： 对流：扩散：2. 在什么条件下才能实现稳态扩散过程？实际稳态扩散过程的规律与理想稳态扩散过程有 什么区别？答：一定强度的对流的存在是稳态扩散过程的前提。

区别：在理想稳态扩散条件下，扩散层有确定的厚度，其厚度等于毛细管的长度l ；而在真实体系中，由于对流作用与扩散作用的重叠，只能根据一定的理论来近似求得扩散层的厚度。

理想稳态扩散： 实际稳态扩散： 3. 旋转圆盘电极和旋转圆环圆盘电极有什么优点？它们在电化学测量中有什么重要用途？ 答： 旋转圆盘电极和旋转圆环圆盘电极上各点的扩散层厚度是均匀的，因此电极表面各处的电流密度分布均匀。

这克服了平面电极表面受对流作用影响不均匀的缺点。

它们可以测量并分析极化曲线，研究反应中间产物的组成及其电极过程动力学规律。

4. 试比较扩散层、分散层和边界层的区别。

扩散层中有没有剩余电荷？答：紧靠电极表面附近，有一薄层，此层内存在反应粒子的浓度梯度，这层叫做扩散层；电极表面的荷电粒子由于热运动而倾向于均匀分布，从而使剩余电荷不可能完全紧贴着电极表面分布，而具有一定的分散性，形成所谓分散层；靠近电极表面附近的液流层叫做边界层，越接近电极表面，其液流流速越小。

电极/溶液界面存在着离子双电层时，金属一侧的剩余电荷来源于电子的过剩或缺贫。

双电层一侧区可以认为各种离子浓度分布只受双电层电场影响，不受其它传质（包括扩散）过程的影响。

因此扩散层中没有剩余电荷。

5. 假定一个稳态电极过程受传质步骤控制，并假设该电极过程为阴离子在阴极还原。

李狄电化学考试试卷李狄电化学考试试卷篇一：电化学第1章绪论第1章绪论1.1 电化学的发展与研究对象1.1.1 电化学的产生及其在历史上的作用1、电化学的产生电化学的产生与发展始于18世纪末19世纪初。

1791年意大利生物学家伽伐尼（Galvanic）从事青蛙的生理功能研究时，用手术刀触及解剖后挂在阳台上的青蛙腿，发现青蛙腿产生剧烈的抽动。

分析原因后认为，由于肌肉内有电解液，这时是偶然地构成了电化学电路。

这件事引起了很大的轰动。

当时成立了伽伐尼动物电学会，但未搞明白。

1799年伏打（Volta），也是意大利人，他根据伽伐尼实验提出假设：认为蛙腿的抽动是因二金属接触时通过电解质溶液产生的电流造成的。

故将锌片和银片交错迭起，中间用浸有电解液的毛呢隔开，构成电堆。

因电堆两端引线刺激蛙腿，发生了同样的现象。

该电堆被后人称为“伏打电堆”，是公认的世界历史上第一个化学电源。

2、电化学在历史上的作用伏打电堆的出现，使人们较容易地获得了直流电。

科学家们利用这种直流电得以进行大量的研究，大大地扩展了人们对于物质的认识，同时促进了电化学的发展，也极大地促进了化学理论的发展。

1）扩展了对于物质的认识。

最初人们认为自然界中有33种元素，实际上其中有一部分是化合物。

如：KOH、NaOH、NaCl、H2O 等。

1800年尼克松（Nichoson）、卡利苏（Carlisle）利用伏打电堆电解水溶液，发现有两种气体析出，得知为H2和O2。

此后人们做了大量的工作：如电解CuSO4得到Cu，电解AgNO3得到Ag，电解熔融KOH得到K等等。

10年之内，还得到了Na、Mg、Ca、Sr、Ba等，这就是最早的电化学冶金。

10年时间，人们所能得到或认识的元素就已多达55种。

没有这个基础，门捷列夫周期表的产生是不可能的。

2）促进了电学的发展1819年，奥斯特用电堆发现了电流对磁针的影响，即所谓电磁现象。

1826年，发现了欧姆定律。

这都是利用了伏打电堆，对于电流通过导体时发生的现象进行了物理学的研究而发现的。

第6章 气体电极过程所谓气体电极过程是指涉及气体的电极反应。

换句话说，反应物或产物为气体的电极反应就是气体电极过程。

如工业生产中电解制备H 2和Cl 2。

222Cl e Cl →---再如：--↔++OH O H e O 42422也是气体电极过程。

研究气体电极过程的主要目的是了解气体电极过程的规律，控制反应的进行，使其为科研和生产服务。

比如在电解法制备氢气中，我们可以设法降低氢析出过电位（如选择电极材料等），从而节约能源。

再如在电池工业中，充电过程中正极要有2O 析出，该反应都是副反应，对电池充电有害，我们通过研究可以设法提高2O 的析出过电位，从而提高电池的充电效率。

同样在电镀技术中，负极常常伴随着2H 的析出，由于存在该反应，使镀液体系的电流效率下降。

若能设法提高2H 的析出过电位，则电流效率则可以提高，从而节约能源。

还有就是22O H -燃料电池、Air Al ,Air Zn --电池等等都涉及气体电极过程，这方面例子很多，这里就不再一一列举了。

在气体电极过程中，研究得比较多，比较透彻的是氢、氧电极过程。

尤其是氢电极过程研究得最多，重现性好，人们认识也比较一致，有关氢电极过程的一些理论也是比较成熟的。

而氧电极研究的也不少，但认识不一致，提出几十种机理。

因此本章以氢电极为重点，氧电极也做一定介绍。

由于气体电极过程一般都涉及表面转化问题（或易于生成新相），大都涉及在电极上的吸附、吸附态中间粒子。

故先讨论吸附问题：6.1 氢原子和氧在电极上的吸附本节主要介绍吸附的方式、研究吸附的方法和吸附量的求出。

氢通常是以原子形式吸附的，而氧的吸附则是很复杂的，故不特指氧原子。

（可能形成222222O H HO HO O OH OH O O 、、、、、、、----…，ϕ不同，也可几种形式同时存在）。

氢原子吸附主要在Ni Fe Pd Pt 、、、等过渡金属表面上，而在Zn Cd Pb Hg 、、、等金属表面上从未发现过较大量的吸附氢原子。
