数字万用表替代电源：1.5V升压到9V电路

3.7伏升9伏电源电路图大全（五款模拟电路设计原理图详解）3.7伏升9伏电源电路图（一）3.7V转9V2A，3.7V升压9V2A电路图，非同步整流升压典型电路，外置肖特基二极管。

外围简单。

3.6V转成9V的升压电路1.5V升9V电源电路图如图所示。

该电路为间歇式振荡升压电路。

BG1与L1、L2、C1等构成振荡器。

BG1为振荡管，工作在开关状态。

L1、C1为振荡反馈元件。

L2为振荡储能绕组。

为了方便，电路还设计了由BG3构成的自动电子开关。

当BG3的基极没有负载时，也就没有基极电流，BG3、BG2、BG1均截止，整个电路停止工作，不消耗电源。

因此，本电路不需设立单独的电源开关。

当A、B两点接上负载时，BG3导通，BG2也跟着导通，通过负载为BG1提供基极电流，BG1导通，能量从电源流入并储存在L2中。

此时BG1集电极电压很低，D1截止，负载由C2残存电压供电。

当BG1截止时，L2中电流不能突变，它将产生出较高的逆程电动势，经D1整流后输出。

当输出电压高于D2的稳压值时，BG2的b、e结反偏而趋向于截止，BG1基极电流将会下降，迫使其振荡减弱，输出电压也随之下降从而将输出电压自动地控制在D2的稳压值附近。

元件选择与制作调试：BG1选饱和压降低的NPN型硅管，如9013、8050等，要求ICM》300mA，》200。

BG2可用9012、9015等PNP硅管，BG3选用9014等NPN型管，要求穿透电流越小越好。

L1、L2用∮0.1MM的漆包线在∮8MM的高频磁环（从旧电子镇流器或节能灯里拆用）上绕制而成。

L1为6匝L2为36匝。

笔者用此电路为DT890A数字万用表供电，实测工作电流为：蜂鸣挡和电容20uF、2uF 挡为45mA以下，其它挡位均在25mA以下。

当电池电压降到0.9V时，除消耗电流较大的蜂鸣挡，电容20uF、2uF挡有缺电显示外，其余挡位均未见缺电显示。

本电路制作简单，性能稳定，经济实用。

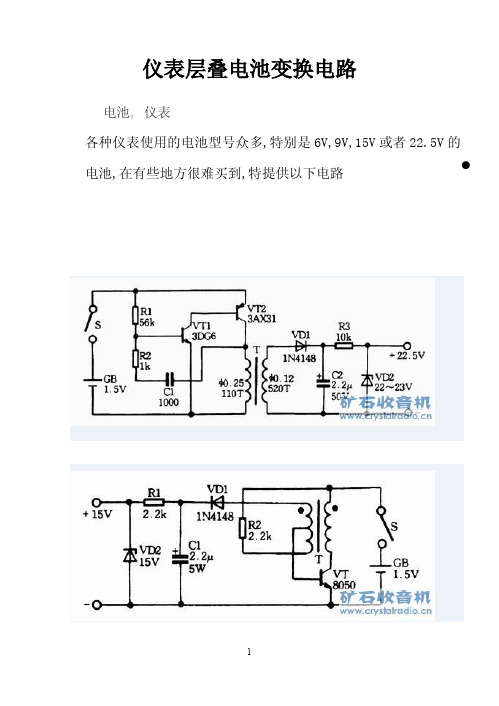

仪表层叠电池变换电路电池,仪表各种仪表使用的电池型号众多,特别是6V,9V,15V或者22.5V的电池,在有些地方很难买到,特提供以下电路万用表是从事电工、电子技术工作者的必备工具，它的高阻挡通常使用一块9V、15A或22．5V的叠层电池。

这种电池不但价格较高，而且寿命短，经常更换很不经济。

这里介绍几款适合万用表使用的小型直流升压器电路，这些电路结构简单、元件少，改装后可将电路板直接置于万用表中叠层电池的位置替代使用。

如图所示是一种输出电压可达22．5V的直流升压器电路，用来代替22．5V的叠层电池。

它利用万用表中的一节1．5V电池供电，工作电流为25mA，输出电流约为0．5mA，用于万用表的高阻挡足够富裕。

电路中VT1与VT2组成互补多谐振荡器，它的振荡频率约为2kHz。

T是升压变压器，初级就是互补多谐振荡器的负载，次级为升压绕组，输出一个较高的脉冲电压。

该电压经过二极管VD1和电容C2整流滤波后成为直流高压，再经过电阻R3与稳压管VD2稳压后可输出一个较稳定的高电压。

图1电路中变压器T可用晶体管收音机用的502型音频输出变压器，次级作为升压变压器的初级，初级中间的抽头不用，两端抽头作为升压变压器的次级。

如果找不到合适的变压器，也可以用收音机输人输出变压器的硅钢片自制，初级用直径为0．25mm的高强度漆包线绕110匝，次级用直径0．21mm的高强度漆包线绕520匝。

初次级间要加一层绝缘纸，并注意初次级线圈的同名端。

如图所示是一种构造很简单的小型直流升压器，可用来取代15V的叠层电池。

电路的核心元件一变压器T使用的是袖珍验钞器的专用变压器。

电路耗电约40mA，输出电压为15V。

如果万用表15V电池的正极与1．5V电池的负极相接，只需将图7—70中VD1（C1、VDZ的极性调过来，这样将输出一个-15V电压。

图2：如图所示是一种稳压型直流升压电路。

该电路可将一节1．5V 的电池升压至9V，用来取代9V叠层电池使用。

最简单9v升压电路图大全（四款升压电路原理图详
解）
 最简单9v升压电路图（一）
1.5V升9V电源电路图如附图所示。

该电路为间歇式振荡升压电路。

BG1与L1、L2、C1等构成振荡器。

BG1为振荡管，工作在开关状态。

L1、C1为振荡反馈元件。

L2为振荡储能绕组。

为了方便，电路还设计了由BG3构成的自动电子开关。

当BG3的基极没有负载时，也就没有基极电流，BG3、BG2、BG1均截止，整个电路停止工作，不消耗电源。

因此，本电路不需设立单独的电源开关。

 当A、B两点接上负载时，BG3导通，BG2也跟着导通，通过负载为BG1提供基极电流，BG1导通，能量从电源流入并储存在L2中。

此时BG1集电极电压很低，D1截止，负载由C2残存电压供电。

当BG1截止时，L2中电流不能突变，它将产生出较高的逆程电动势，经D1整流后输出。

当输出电压高于D2的稳压值时，BG2的b、e结反偏而趋向于截止，BG1基极电流将会下降，迫使其振荡减弱，输出电压也随之下降从而将输出电压自动地控制在D2的稳压值附近。

 元件选择与制作调试：。

带自动关机功能的万用表1.5V电池升9V电压电路一、电路说明：振荡过程：BG3集电极输出到线圈上，并通过线圈的次级反馈给BG3的基极，进而控制集电集电流，形成正反馈，电路振荡。

BG3饱和导通时，C2经R6、BG3的be结充电，线圈充电达到BG3所提供的最电大电流后，线圈L上的电压回升（u=Ldi/dt，i不增加，u变0），线圈次级电压下降，C3通过R6、R5放电，C3电压抬升，当抬升到0.6v后，BG3再次导通。

因此C3放电的速度决定了BG3截止的时间，线圈L的电流增加到BG3所能提供的最大电流所需的时间决定了BG3的导通时间。

输出稳压过程：当U0增大后，D3导通，BG2基极电压升高，工作电流变小，BG3的偏置电流变小，振荡减弱，U0下降。

U0下降的直接原因是BG3的Ib下降，最大Ic也下降，线圈L增加最大Ic所需的时间也下降，BG3导通时间减少，另一方面，由与Ib变小，C3放电的速度变慢，BG3截止时间变长，占空比变大，输出电压变小。

电路的启动：R4、C2是构成启动电路。

RC时间常数为300us。

经过几个RC 常数以后，C2充满电，不再提供偏置电流。

振荡周期约20us ，C2提供偏置电流可让振荡器工作300*3/20=45个周期，这足以使U0上升，并通过C1、R1给BG1提供偏置，电路持续振荡。

关机后，C2经R4、D3、L、D1放电，下一次开机时，C2又能提供启动偏置电流。

自动关机电路：该电路具有正反馈特征：起动后，C1经R1、和GB1的Vbe结充电，C1上的压降逐渐上升，最后将导至BG1的Vbe电压小于0.5v，BG3得到的偏置变小，U0下降，而U0下降将加速BG1截止，BG3也截止，电路停振。

正是一个正返馈过程，BG1偏置不足后，电路瞬间停振。

当输出电压U0R6的作用：BG3饱和导能初期，线圈次极电压突然抬升，C3经R6、BG3的be结充电，由于be结微变电阻小，会产生强烈的冲击电流。

在示波器中观察，GB3的Vbe会产生很强的尖峰脉冲，经R6限流后，该脉冲得到有效的抑制。

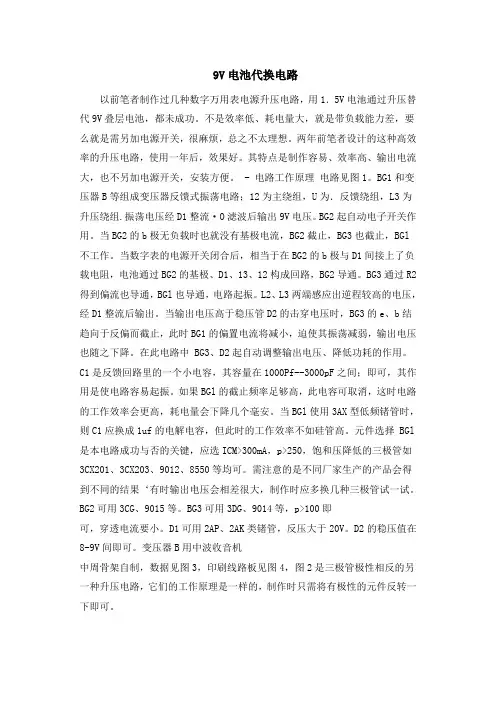

9V电池代换电路以前笔者制作过几种数字万用表电源升压电路，用1．5V电池通过升压替代9V叠层电池，都未成功。

不是效率低、耗电量大，就是带负载能力差，要么就是需另加电源开关，很麻烦，总之不太理想。

两年前笔者设计的这种高效率的升压电路，使用一年后，效果好。

其特点是制作容易、效率高、输出电流大，也不另加电源开关，安装方便。

- 电路工作原理电路见图1。

BG1和变压器B等组成变压器反馈式振荡电路；12为主绕组，U为．反馈绕组，L3为升压绕组.振荡电压经D1整流·O滤波后输出9V电压。

BG2起自动电子开关作用。

当BG2的b极无负载时也就没有基极电流，BG2截止，BG3也截止，BGl不工作。

当数字表的电源开关闭合后，相当于在BG2的b极与D1间接上了负载电阻，电池通过BG2的基极、D1、13、12构成回路，BG2导通。

BG3通过R2得到偏流也导通，BGl也导通，电路起振。

L2、L3两端感应出逆程较高的电压，经D1整流后输出。

当输出电压高于稳压管D2的击穿电压时，BG3的e、b结趋向于反偏而截止，此时BG1的偏置电流将减小，迫使其振荡减弱，输出电压也随之下降。

在此电路中 BG3、D2起自动调整输出电压、降低功耗的作用。

C1是反馈回路里的一个小电容，其容量在1000Pf--3000pF之间；即可，其作用是使电路容易起振。

如果BGl的截止频率足够高，此电容可取消，这时电路的工作效率会更高，耗电量会下降几个毫安。

当BGl使用3AX型低频锗管时，则C1应换成1uf的电解电容，但此时的工作效率不如硅管高。

元件选择 BGl 是本电路成功与否的关键，应选ICM>300mA，p>250，饱和压降低的三极管如3CX201、3CX203、9012、8550等均可。

需注意的是不同厂家生产的产品会得到不同的结果‘有时输出电压会相差很大，制作时应多换几种三极管试一试。

BG2可用3CG、9015等。

BG3可用3DG、9014等，p>100即可，穿透电流要小。

RT9266万用表9V电池代用电路
之前曾经做了一个万用表9V电池代用的电路，用三极管+电感做了，效果一般，待机状态下没过几天就没电了，更换电池也挺麻烦的因此干脆不用，看到网上很多朋友还想做这样的代用电路，今天有时间又做了一个，不过是用升压芯片来做的，没有具体测试电路效率，不过猜想应该比用三极管搭的电路好些，用我自己的万用表做负载，在1.5V工作电压时，使用万用表的二极管档位短路发声测试时电路工作电流30毫安，由于没有过多的万用表，我不知道万用表在9V时该档位下的电流，因此没有办法计算出效率。

该电路在无负载时工作电流大概是1.5毫安（1.5V电池供电），因此是相当的省电。

该电路在电池电压1V时可以正常启动。

电路原理如下：
电路中没有设计开关，最好做个开关，接在电池正极，因为这个电路即使在万用表不用的情况下，还是有1.5毫安的耗电哦。

想要更加了解RT9266的相关资料，请搜索该型号的datasheet.
输出电压，设计时候是9V，由于电阻误差，实际8.9V，也是可以让万用表正常工作的。

PCB焊接，虽然有点丑，凑合着用吧，实际中并没有按照上面的电阻选择100K和620K，而是选择161K和1M电阻，使电路功耗更低。

由于没有合适的电阻，因此把电阻并联了又串联，很难看，不过能够使用就行了。

RT9266芯片为SOT23-6封装，体积很小，焊接时要特别注意1脚位置哦。

电路板的正面，很小，跟1元硬币相比
PCB文件，因为这个文件做的比较久了，实际跟上图的电路图有些出入哦，所以要做要自己调整了，不过关键的芯片引脚等重要信息没有错。

下图中右上角的IN5819位置取消，把元件装在电路板背面，具体接法要参考电路原理图。

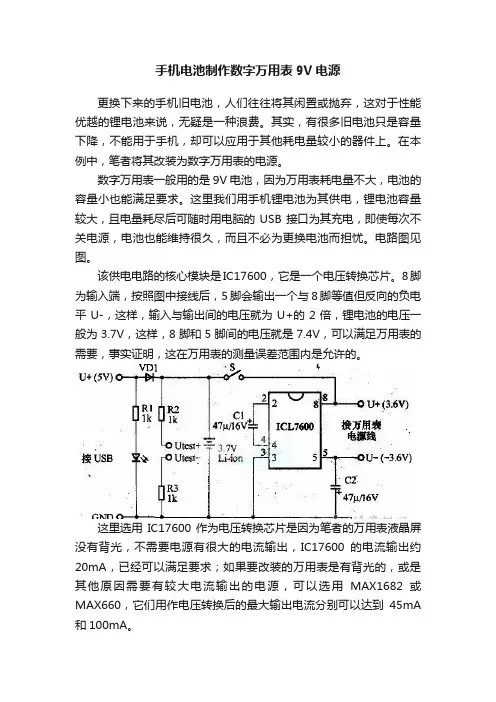

手机电池制作数字万用表9V电源更换下来的手机旧电池，人们往往将其闲置或抛弃，这对于性能优越的锂电池来说，无疑是一种浪费。

其实，有很多旧电池只是容量下降，不能用于手机，却可以应用于其他耗电量较小的器件上。

在本例中，笔者将其改装为数字万用表的电源。

数字万用表一般用的是9V电池，因为万用表耗电量不大，电池的容量小也能满足要求。

这里我们用手机锂电池为其供电，锂电池容量较大，且电量耗尽后可随时用电脑的USB接口为其充电，即使每次不关电源，电池也能维持很久，而且不必为更换电池而担忧。

电路图见图。

该供电电路的核心模块是IC17600，它是一个电压转换芯片。

8脚为输入端，按照图中接线后，5脚会输出一个与8脚等值但反向的负电平U-，这样，输入与输出间的电压就为U+的2倍，锂电池的电压一般为3.7V，这样，8脚和5脚间的电压就是7.4V，可以满足万用表的需要，事实证明，这在万用表的测量误差范围内是允许的。

这里选用IC17600作为电压转换芯片是因为笔者的万用表液晶屏没有背光，不需要电源有很大的电流输出，IC17600的电流输出约20mA，已经可以满足要求；如果要改装的万用表是有背光的，或是其他原因需要有较大电流输出的电源，可以选用MAX1682或MAX660，它们用作电压转换后的最大输出电流分别可以达到45mA 和100mA。

前端的充电电路很简单，限流电阻R1和1ED构成充电指示电路；二极管VD1起到阻隔锂电池电流回流的作用。

C2为滤波电容，使电压输出更平稳。

电路的开关接在锂电池和8脚之间，这个开关是该供电电路的开关，它可以控制芯片的静态损耗。

因为供电电路和芯片之间也存在着一个闭合回路，即使万用表开关断开，芯片自身也在消耗着微弱的电能，所以这个开关不要省去，这样，如果长期不使用万用表，关掉开关后可以避免芯片静态电流的损耗。

为进一步完善电路，可以在锂电池两极各接一个电阻后引出，以防止引出端相碰短路。

这样，通过引出端就可以随时监控锂电池的电压。

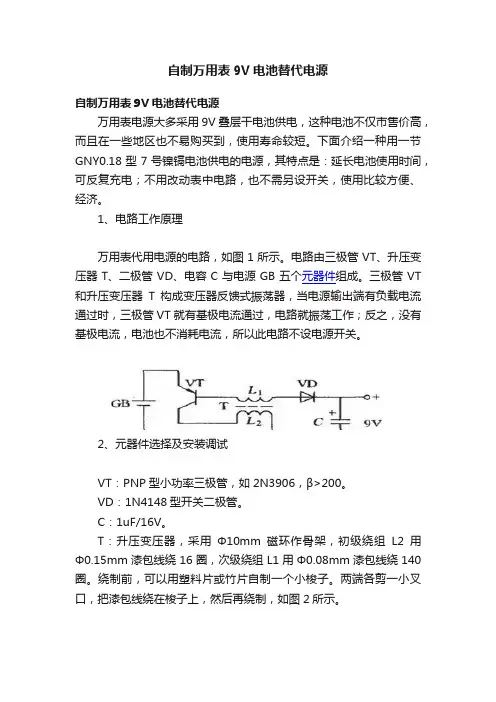

自制万用表9V电池替代电源自制万用表9V电池替代电源万用表电源大多采用9V叠层干电池供电，这种电池不仅市售价高，而且在一些地区也不易购买到，使用寿命较短。

下面介绍一种用一节GNY0.18型7号镍镉电池供电的电源，其特点是：延长电池使用时间，可反复充电；不用改动表中电路，也不需另设开关，使用比较方便、经济。

1、电路工作原理万用表代用电源的电路，如图1所示。

电路由三极管VT、升压变压器T、二极管VD、电容C与电源GB五个元器件组成。

三极管VT 和升压变压器T构成变压器反馈式振荡器，当电源输出端有负载电流通过时，三极管VT就有基极电流通过，电路就振荡工作；反之，没有基极电流，电池也不消耗电流，所以此电路不设电源开关。

2、元器件选择及安装调试VT：PNP型小功率三极管，如2N3906，β>200。

VD：1N4148型开关二极管。

C：1uF/16V。

T：升压变压器，采用Φ10mm磁环作骨架，初级绕组L2用Φ0.15mm漆包线绕16圈，次级绕组L1用Φ0.08mm漆包线绕140圈。

绕制前，可以用塑料片或竹片自制一个小梭子。

两端各剪一小叉口，把漆包线绕在梭子上，然后再绕制，如图2所示。

图2 升压变压器制作图万用表代用电源的印制电路，如图3所示。

电源的印制电路板可按图示尺寸用刀刻法制作，不用打孔，全部元器件直接焊接在铜箔面上即可。

电池安装在电路板上，其正、负极处用有弹性的磷铜片做一个卡子，焊在印刷板相应位置上固定。

外壳同叠层电池的体积相仿，也可直接安装在万用表盒内。

图3 万用表代用电源的印制电路整个电路焊接完毕并检查无误后，就可以通电进行调试了。

首先在电压输出端连接上一只3 kΩ/0.125W电阻，用万用表直流电压档测量电容C两端的电压，查看是否在直流9V左右，如输出电压较低，可适当调换变压器L2绕组两端引线的位置。

该电源长期使用性能良好，应注意定期检查镍镉电池的容量，及时补充电能。

自己画的万用表1.5-9v升压电路的PCB图，经过几次修改，制作出来的效果已经很不错了。

自己画的万用表1.5-9v升压电路的PCB图，经过几次修改，制作出来的效果已经很不错了。

该电路板加上一节7号电池（可以用充电电池），和一节9v万用表电池差不多大小，可以直接替换。

替换后就不用经常买9v电池了（3块多一节，经常买也是一个不小的开支），9v镍氢充电电池也不错，只是价格高，自放电严重，一个月后电不是用完了，而是自己跑完了，另外几乎没有好的9v充电器，要自己掌握时间,一不小心就过冲。

5号智能充电器就很多，本人用的是enelong低自放电电池，然后在万用表上加一个接口，直接接到sony bc-cs2a上充，很爽。

该电路板加上一节5号电池（可以用充电电池），和一节9v万用表电池差不多大小（做出来比9v电池大些，因为5号电池本身比9v电池长，适合电池仓空间较大或修整后能放下的，如果电池仓实在比较小，请选用7号电池电路/auction/item_detail.htm?item_num_id=8428481110，这个一定能放下），可以直接替换。

替换后就不用经常买9v电池了（3块多一节，经常买也是一个不小的开支），9v镍氢充电电池也不错，只是价格高，自放电严重，一个月后电不是用完了，而是自己跑完了，另外几乎没有好的9v充电器，要自己掌握时间,一不小心就过冲。

5号智能充电器就很多，本人用的是enelong低自放电电池，然后在万用表上加一个接口，直接接到sony bc-cs2a上充，很爽。

电路图用的是这个，自动开关，效率也很好。

这是做好的效果元件都是普通的元件，很容易找到。

我画图时是根据手头容易找到的原件参数来画的。

图中的10v稳压管就不好找，于是换成了两个5.1v的稳压管串联。

这个很好找，每个山寨手机电源和万能充里基本都有。

变压器磁环是节能灯里的，一个6圈，一个36圈，注意同名端。

装好后如果要测试输出电压是否正常，需要在输出端接个10K左右的电阻作负载，再量输出。

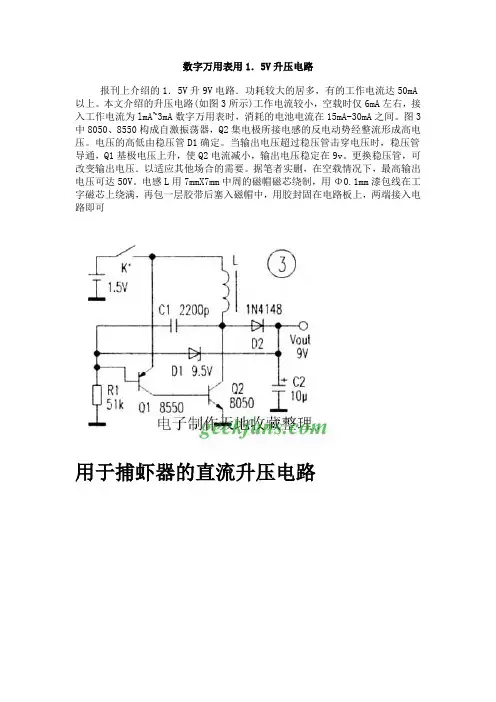

数字万用表用1．5V升压电路报刊上介绍的1．5V升9V电路．功耗较大的居多，有的工作电流达50mA以上。

本文介绍的升压电路(如图3所示)工作电流较小，空载时仅6mA左右，接入工作电流为lmA~3mA数字万用表时，消耗的电池电流在15mA-30mA之间。

图3中8050、8550构成自激振荡器，Q2集电极所接电感的反电动势经整流形成高电压。

电压的高低由稳压管D1确定。

当输出电压超过稳压管击穿电压时，稳压管导通，Q1基极电压上升，使Q2电流减小，输出电压稳定在9v。

更换稳压管，可改变输出电压．以适应其他场合的需要。

据笔者实删，在空载情况下，最高输出电压可达50V。

电感L用7mmX7mm中周的磁帽磁芯绕制，用Φ0.1mm漆包线在工字磁芯上绕满，再包一层胶带后塞入磁帽中，用胶封固在电路板上，两端接入电路即可用于捕虾器的直流升压电路电路原理电路如图1所示。

该电路主要由振荡、升压、整流、触发和放电输出等五部分构成。

R1、C1、R2、D1、D2和VT及 L1、L2组成振荡电路。

其中L2为反馈线圈。

其振荡频率约在数十千赫。

振荡所产生的脉冲电压通过L3感应升压，由D3～D8整流后获得的直流电压一方面经A、B(A、B两端通过导线置于海水的电极中)向储能电容C3充电；另一方面也经R3对C2充电。

当C2两端的电压达到触发二极管D9的导通电压时。

可控硅SCR被触发导通，储能电容C3通过SCR向A、B端放电，使在海域里电极之间的虾受电击晕而被打捞。

其中。

R3、R4、w和C2组成移相电路。

调节可变电阻W改变C2的充电时间，从而控制C3的放电频率，达到理想的捕虾效果。

元件选择振荡管VT为大功率管，要求 BVceo>200V。

1cm>8A．如C3995。

散热器面积不应小于75cm2。

若无此类管。

可用四个3DDl5D并联使用(如图2所示)．但需要这四个管子的参数尽量一致。

避免个别管性能差异大发热不均而烧坏。

R2选用10Ω/10W的水泥电阻：D9为击穿电压30V的触发二极管DB3 可控硅 SCR选用20A，耐压600V的螺栓型单向可控硅．如 EGE06-06。
