ORDER NO. KMF0908226SC多功能打印机Model No.KX-MB228CN KX-MB778CN目录页数1更换零件表---------------------------------------21.1.更换零件表用参考表--------------------------21.2.原零件和新零件比较表------------------------22更换---------------------------------------------42.1.LSU （激光扫描装置）部分--------------------42.2.底部----------------------------------------62.3.低压电源板部分------------------------------72.4.激光扫描装置位置----------------------------82.5.电路图--------------------------------------9请保存本增补手册与型号KX-MB228CN/KX-MB778CN (序号KMF0709105CC)的原本维修手册一同归档、使用。

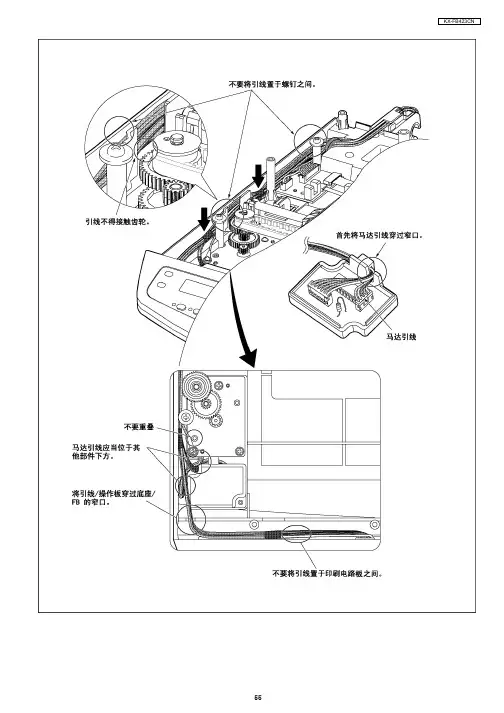

KX-MB228CN/778CN1更换零件表1.1.更换零件表用参考表注:在下表中“备注”栏中的字母相应于更换零件表用参考表中的“备注”栏中的字母。
1.2.原零件和新零件比较表更改后缀编码连续号标签告诉您词尾代码如下。
KX-MB228CNKX-MB778CN更换原因* 下列项目(1-8) 表示更换的原因。
有关各部分请参阅原零件和新零件比较表中的“注”栏。
1. 性能改进注:标有*1的部件也同样有所变更。
请参阅此增补材料“2 变更”部分的内容。
备注:*a : 为了增强质量。
2. 材料和尺寸的变更3. 满足审查规格的要求4. 标准化5. 增加6. 删除7. 校正8. 其他可交换编码**下列项目(V-Z)表示互换性。

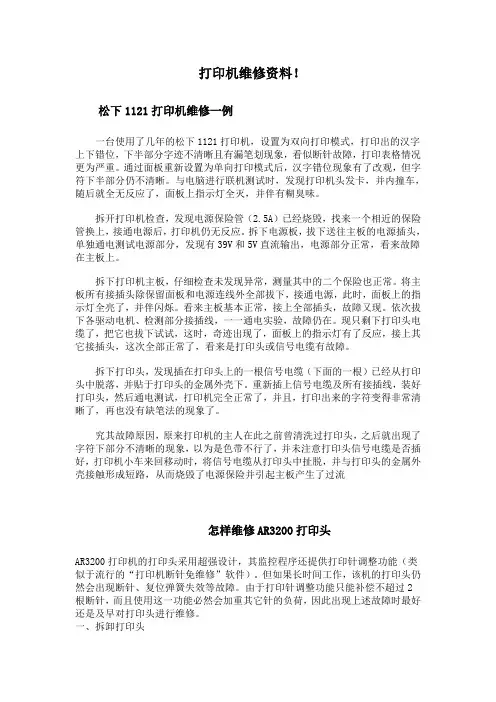

打印机维修资料！松下1121打印机维修一例一台使用了几年的松下1121打印机，设置为双向打印模式，打印出的汉字上下错位，下半部分字迹不清晰且有漏笔划现象，看似断针故障，打印表格情况更为严重。
通过面板重新设置为单向打印模式后，汉字错位现象有了改观，但字符下半部分仍不清晰。
与电脑进行联机测试时，发现打印机头发卡，并内撞车，随后就全无反应了，面板上指示灯全灭，并伴有糊臭味。
拆开打印机检查，发现电源保险管（2.5A）已经烧毁，找来一个相近的保险管换上，接通电源后，打印机仍无反应。
拆下电源板，拔下送往主板的电源插头，单独通电测试电源部分，发现有39V和5V直流输出，电源部分正常，看来故障在主板上。
拆下打印机主板，仔细检查未发现异常，测量其中的二个保险也正常。
将主板所有接插头除保留面板和电源连线外全部拔下，接通电源，此时，面板上的指示灯全亮了，并伴闪烁。
看来主板基本正常，接上全部插头，故障又现。
依次拔下各驱动电机、检测部分接插线，一一通电实验，故障仍在。
现只剩下打印头电缆了，把它也拔下试试，这时，奇迹出现了，面板上的指示灯有了反应，接上其它接插头，这次全部正常了，看来是打印头或信号电缆有故障。
拆下打印头，发现插在打印头上的一根信号电缆（下面的一根）已经从打印头中脱落，并贴于打印头的金属外壳下。
重新插上信号电缆及所有接插线，装好打印头，然后通电测试，打印机完全正常了，并且，打印出来的字符变得非常清晰了，再也没有缺笔法的现象了。
究其故障原因，原来打印机的主人在此之前曾清洗过打印头，之后就出现了字符下部分不清晰的现象，以为是色带不行了，并未注意打印头信号电缆是否插好，打印机小车来回移动时，将信号电缆从打印头中扯脱，并与打印头的金属外壳接触形成短路，从而烧毁了电源保险并引起主板产生了过流怎样维修AR3200打印头AR3200打印机的打印头采用超强设计，其监控程序还提供打印针调整功能（类似于流行的“打印机断针免维修”软件）。

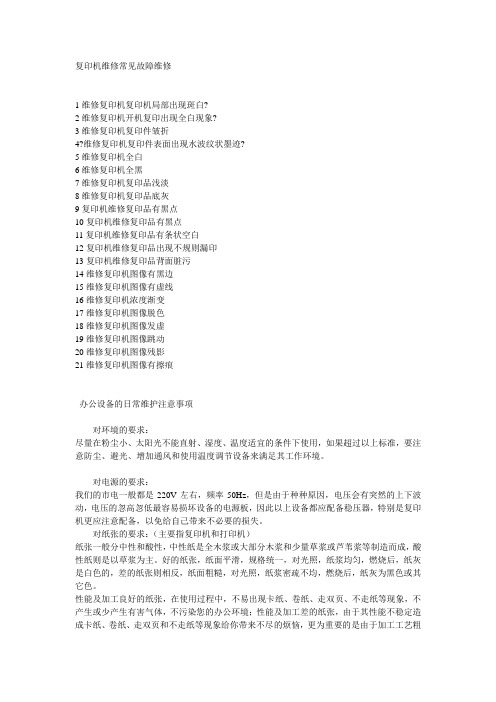

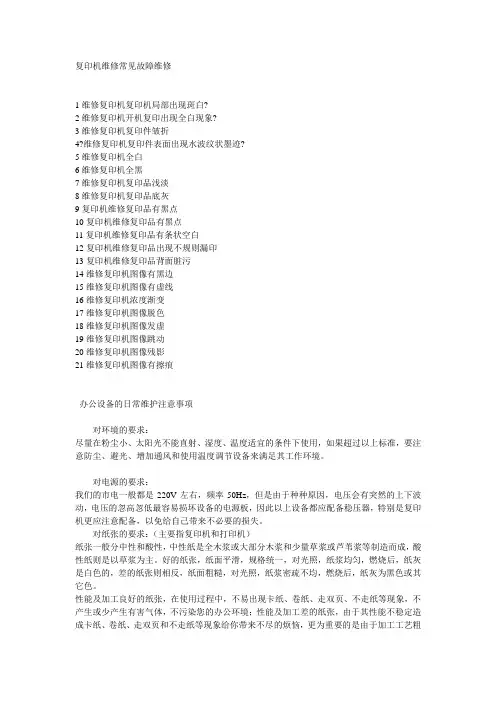

复印机维修常见故障维修1维修复印机复印机局部出现斑白?2维修复印机开机复印出现全白现象?3维修复印机复印件皱折4?维修复印机复印件表面出现水波纹状墨迹?5维修复印机全白6维修复印机全黑7维修复印机复印品浅淡8维修复印机复印品底灰9复印机维修复印品有黑点10复印机维修复印品有黑点11复印机维修复印品有条状空白12复印机维修复印品出现不规则漏印13复印机维修复印品背面脏污14维修复印机图像有黑边15维修复印机图像有虚线16维修复印机浓度渐变17维修复印机图像脱色18维修复印机图像发虚19维修复印机图像跳动20维修复印机图像残影21维修复印机图像有擦痕办公设备的日常维护注意事项对环境的要求：尽量在粉尘小、太阳光不能直射、湿度、温度适宜的条件下使用，如果超过以上标准，要注意防尘、避光、增加通风和使用温度调节设备来满足其工作环境。
对电源的要求：我们的市电一般都是220V左右，频率50Hz，但是由于种种原因，电压会有突然的上下波动，电压的忽高忽低最容易损坏设备的电源板，因此以上设备都应配备稳压器，特别是复印机更应注意配备，以免给自己带来不必要的损失。
对纸张的要求：（主要指复印机和打印机）纸张一般分中性和酸性，中性纸是全木浆或大部分木浆和少量草浆或芦苇浆等制造而成，酸性纸则是以草浆为主。
好的纸张，纸面平滑，规格统一，对光照，纸浆均匀，燃烧后，纸灰是白色的，差的纸张则相反，纸面粗糙，对光照，纸浆密疏不均，燃烧后，纸灰为黑色或其它色。
性能及加工良好的纸张，在使用过程中，不易出现卡纸、卷纸、走双页、不走纸等现象，不产生或少产生有害气体，不污染您的办公环境；性能及加工差的纸张，由于其性能不稳定造成卡纸、卷纸、走双页和不走纸等现象给你带来不尽的烦恼，更为重要的是由于加工工艺粗糙，不但纸张酸度大，加热后产生有害酸性气体，而且纸屑多污染您的设备，纸边不平整会划伤您的感光鼓等，造成您的成本增加，甚至经济损失。
对纸张的要求：（主要指复印机和打印机）纸张一般分中性和酸性，中性纸是全木浆或大部分木浆和少量草浆或芦苇浆等制造而成，酸性纸则是以草浆为主。
复印机常见故障及解决方法(经典之三).txt男人偷腥时的智商仅次于爱因斯坦。
美丽让男人停下，智慧让男人留下。
任何东西都不能以健康做交换。
2l、清洁器漏粉故障原因：1）．刮板不平或不严；2）．左、右密封垫失效；3）．积粉过多；4）．输粉道堵寒。
排除方法：调换清洁刮板；调换密封垫（也叫侧封）；定期清除墨粉；疏通输粉通道。
22、吸尘效果差故障原因：1）．吸法电机损坏；2）．风轮脱落；3）．集尘袋积粉太多。
排除方法：检修和调换吸尘电机；重新换上风轮；清扫或调换集尘袋。
23、原稿照明光源不亮故障原因：1）．照明灯管损坏；2）．照明保险丝（熔断器）断；3）．照明灯脚损坏或接触不良；4）．照明线路不通。
排除方法：在并出原因后更换灯管，更换保险丝，检修和调换灯脚；检修线路。
24 扫描停滞不前止震动声大故障原因：1）．扫描移动丝绳松；2）．终止微动开关（MS）失灵；3）．终止垫陈旧。
排除方法：张紧钢丝绳；调换终止微动开关；调换终止垫。
25、不扫描故障原因：1）．主电机损坏；2）．控制线路失灵；3)．正程离合器失灵；4）．离合器电刷不良。
排除方法：检修或调换主电机；检修控制线路；检修或调换正程离合器；检修或调换电刷。
26、扫描不停止故障原因：1）．复印数量控制板失灵；2）．正程和回程开关失控。
排除方法：检修或调换复印数量控制板；检修或调换正程、回程开关。
27、光学扫描系统不前进故障原因：1）．描移动轨道污脏、阻寒；2）．扫描驱动钢丝太松或太紧；3）．扫描起台的微动开关和离合器不工作；4）．控制线路有故障。
排除方法：清洁移动轨道；调整钢丝的张力；检查、调换微动开关和离合器；检查控制线路。
28、复印按键按下后，光学系统运动异常故障原因：1）、光学系统运动异常包括镜头不能到位，回位，扫描台不起动，不前进，不，停在半途不动等。
2）、首先检查光学系统保养注油情况是否良好；3）、检查光学系统各行程检测开关是否灵敏；检查各离合器以及供电是否正常。

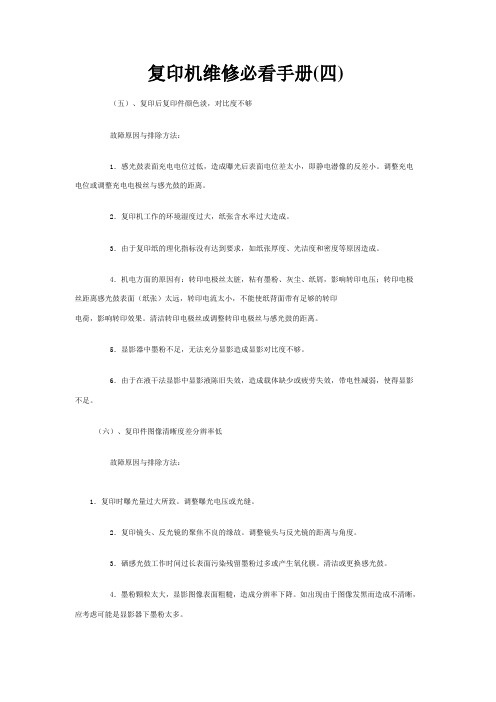

复印机维修必看手册(四)（五）、复印后复印件颜色淡，对比度不够故障原因与排除方法：1．感光鼓表面充电电位过低，造成曝光后表面电位差太小，即静电潜像的反差小。
调整充电电位或调整充电电极丝与感光鼓的距离。
2．复印机工作的环境湿度过大，纸张含水率过大造成。
3．由于复印纸的理化指标没有达到要求，如纸张厚度、光洁度和密度等原因造成。
4．机电方面的原因有：转印电极丝太脏，粘有墨粉、灰尘、纸屑，影响转印电压；转印电极丝距离感光鼓表面（纸张）太远，转印电流太小，不能使纸背面带有足够的转印电荷，影响转印效果。
清洁转印电极丝或调整转印电极丝与感光鼓的距离。
5．显影器中墨粉不足，无法充分显影造成显影对比度不够。
6．由于在液干法显影中显影液陈旧失效，造成载体缺少或疲劳失效，带电性减弱，使得显影不足。
（六）、复印件图像清晰度差分辨率低故障原因与排除方法：1．复印时曝光量过大所致。
调整曝光电压或光缝。
2．复印镜头、反光镜的聚焦不良的缘故。
调整镜头与反光镜的距离与角度。
3．硒感光鼓工作时间过长表面污染残留墨粉过多或产生氧化膜。
清洁或更换感光鼓。
4．墨粉颗粒太大，显影图像表面粗糙，造成分辨率下降。
如出现由于图像发黑而造成不清晰，应考虑可能是显影器下墨粉太多。
（七）、复印件图像浓度不均匀复印件复印出的图像不均匀分两种情况：一种是有规则的不均匀；另一种是无规则的不均匀。
A）、出现有规则的不均匀故障原因与排除方法：1．电极丝与感光鼓不平行，造成转印电晕不均匀。
2．曝光窄缝两边不平行，造成曝光量不均匀。
3．机内有乱反射光的干扰。
4．显影辊与感光鼓表面不平行；液干法显影中挤料辊与感光鼓不平行；显影间隙两端不等，均会造成上述的不均匀。
B）、出现无规则的不均匀故障原因与排除方法：1．复印纸局部受潮。
2．曝光灯管、稿台玻璃等光学部件受污染，影响光反射和透射的均匀。
3．充电和转印电极丝污染，造成放电的不均匀。
为防止此种情况，应经常保持电极清洁使放电均匀。

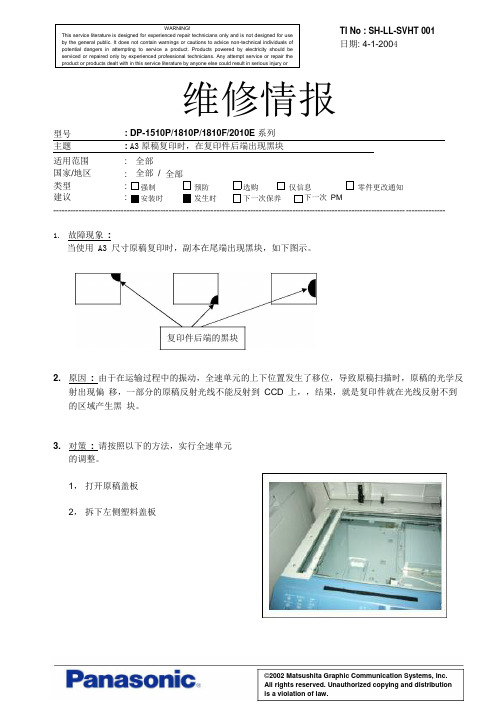

松下dp 1515p维修手册程序出错，先进入维修模式；功能+原稿尺寸+3，F9（按一下启动键）-06（按一下启动键）-05（按二下启动键）松下1515P数码复印机和松下1520P参数是一样的载体搅拌方法如下：功能键+原稿尺寸键+3 进入维修模式F1、F8-09（碳粉浓度调整，注意不要装粉盒，调整完后再装粉盒）正常值应该在-20~0左右才对松下dp 1515p pk怎样恢复出厂设置功能原稿尺寸 3 F9 06-06或者F9 06-05依次按“功能键”--- “原稿尺寸”-----“数字3”进入维修模式。
松下复印机出现底灰处理方法1, 故障现象：安装过程中，在执行F8-09 （墨粉浓度自动调节）之前进行了复印工作的情况下，通常会产生墨粉过多现象；结果也可能造成机器内部污染。
2, 原因分析：在执行F8-09 之前，F6-21 （墨粉浓度传感器增益电压）的默认值为0 ，因此，如果在该条件下进行了复印时，墨粉将会被添加到显影仓中。
F6-21和26 的值必须在使用全新显影剂（载体）时执行F8-09 来决定。
（标准浓度）如果在执行F8-09 之前进行了复印工作，墨粉将被添加到显影仓中，此时，墨粉浓度比率将高于标准浓度。
3, 警告：在设置机器时，不要在安装过程中以及执行F8-09 之前进行任何的复印工作。
4, 现场对策：4-1) 更换一个新的显影剂并重新设置机器..（步骤）1) 在显影仓中均匀注入新的显影剂；2) 把处理单元插入机器中；3) 安装好废粉箱，此时无需安装墨粉瓶；（注意：与安装手册略有不同）4) 打开电源开关；5) 执行F8-09 （墨粉浓度自动调节）；（这一过程可能需要2 分钟左右的时间）6) 在F8-09 执行完成后，再安装墨粉瓶。
7) 检查F6-21（TDC 增益电压）和F6-26 （TDC 增益电压微调）并将其数值记录在第一个纸盒内部的存储页上。
4-2) 现场尝试性解决方案：如果没有新的显影剂，应尝试以下修复步骤：1）确认F6-21 的值并按以下情况更改其数值：如果目前的F6-21 值为0 —–14之间，应将其更改为–20（测试值1）。

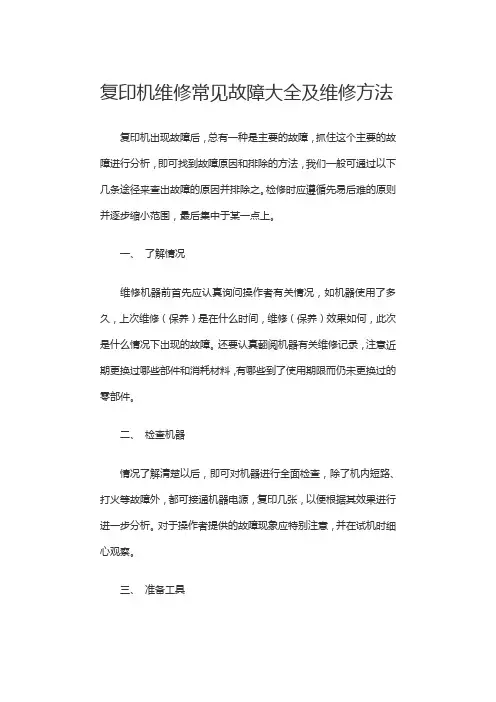

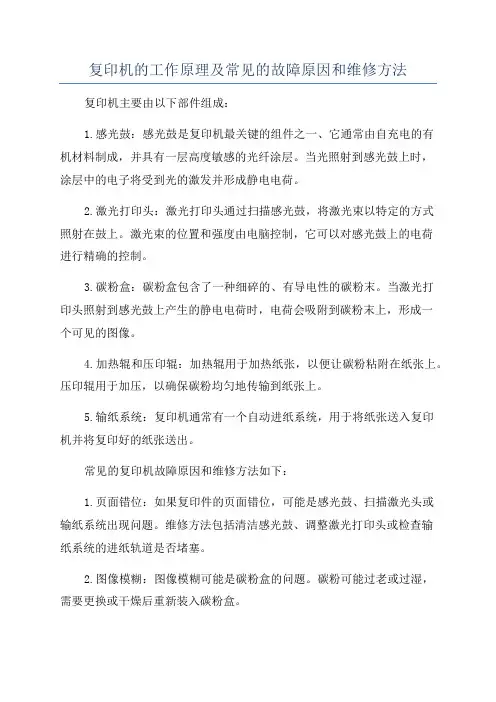

复印机维修常见故障大全及维修方法复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。
检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。
一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。
还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。
二、检查机器情况了解清楚以后，即可对机器进行全面检查，除了机内短路、打火等故障外，都可接通机器电源，复印几张，以便根据其效果进行进一步分析。
对于操作者提供的故障现象应特别注意，并在试机时细心观察。
三、准备工具在对机器进行检查的基础上，一般可对故障现象有个大致的了解，即可知道维修时需要哪些常用的专用工具，准备好将要使用的工具和材料后即可进行检查维修工作。
四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板，并设有卡纸等故障自检功能，一旦机器某一部件失灵或损坏，都能以字母数字告诉操作者。
比较常见的是故障代码，如NP系列复印机的故障代码为“E0~E8等，理光系列则以”U“加数字为代码，这些代码一出现分别表示印刷电路板，传感器、开关、接插件等工作状态异常，需要进行调整或更换。
作为机器的使用者，见到这些故障代码，应立即停机，关掉电源，请维修人员进行检修。
如果是自己修理，则必须找到与所使用机器型号相同的维修手册或维修说明书，在书中查到故障代码所表示的内容，再检查相应的零部件、电路板或电子元件。
第二、常见“共性”故障的检修由于复印机的种类和型号繁多，各制造厂生产的复印机各不相同，即使是同一个生产厂家生产的不同型号复印机也不完全一样。
因而在使用中所出现的故障现象还是有一些差别，这里仅对共性的、一般常见的故障及其成因和排除方法加以介绍。
松下复印机维修全集7713、7715机子进入维修模式：依次按住“纸合选者键”、“DOWN"、”1“退出：依次按住“纸合选者键”、”清除\停止"松下EP—7715 自疹代码E101 光学部传感器光学部驱动板故障E121 光学传感器.马达.光学驱动板故障E122 反射镜传感器.反射镜驱动马达故障.E132 色度检测板故障E140 光学冷却风扇A故障E141 光学冷却风扇B故障E220 手送纸传感器故障 E303 碳粉密度传感器故障E310 高压漏电 E320 主马达故障E322 防黑胶片异常 E330清洁灯故障E401 定影器故障 E410 定影器排风扇故障E501 24V低压电源故障E504 10V低压电源板.CPU板故障E535 主控板信号故障 E542 计数器故障U13 碳粉不足U16 载体槽不良服务开关模式同时按下纸盒键和倍率下键，显示C00用数字键输入代码按复印键操作开始输出检查确认左侧安全开关在ON位置20 定影器排风扇 21 光学冷却风扇22 全速电磁阀 23 半速电磁阀24 自动板电磁阀 25 暴光灯26 主马达.除电灯.磁辊偏压27 24V ON28 送纸离合器 29 手送纸离合器30 同步离合器 31 计数器先进入F5状态按复印键，显示C00用数字键输入代码按复印键输入新数据按复印键存储，按停止/清除键两次返回到F5状态00 国家版标准=0 0=国内 1=北欧2=欧洲01 电源濒率设定标准=1 0=50HZ 1=60HZ02 自动还原时间标准=1 0=不自动 1=30秒 2=1分 3=2分03 节电标准=0 0=无 1=2分 2=4分09 加热灯控制方式标准=0 0=零伏检测1=项位控制10 光学散热标准=1 0=复印转 1=标准13 省电模式时间调整标准=0 0=无1=5分2=10分3=30分4=60分14 省电模式选择标准=0 0=模式1 1=模式224 亮度检测标准=1 0=不检测1=AE检测34 鼓低色修正功能标准=2 0=无1=1600修正张2=2000修正张3=2400修正张50 浓淡度模式设定标准=2 0=无自动 1=自动优先 2=手动优先59 无粉后复印标准=0 0=停止 1=可以复印63 补粉后U13消除标准=0 0=按任意键 1=按纸盒+数字键70 维修符号周期设定标准=5 0=不设定1=1千张2=2千张3=4千张4=1.6万张5=3万张83 纸盒尺寸设定标准=0 0=依实际尺寸 1=依前一张时序来设定2=A3 3=A4L 5=A4R 6=B5 7=B5R先进入F6状态按复印键，显示C00用数字键输入代码按复印键用数字键输入新数据，按复印键储存，按两次停止/清除键返回到F6状态〈按淡键为负，按浓键为正〉00 等倍率调整范围=99.1%—100.9% 每格差0.1%，〈-9—+9〉01等倍率〈与送纸方向水平〉改变扫描速度每格差0.1%，〈-9—+9〉02等倍焦距调整焦距〈-50— +50〉03等倍率〈与送纸方向垂直〉〈-20— +20〉04 原稿扫描同步执行F8—02本项自动调整每格差0.2MM〈-20—+20〉05 纸张同步执行F8—02本项自动调整每格差0.5MM〈-18—+18〉07 前端空白每格差0.5MM〈-18—+18〉08 尾端转印每格差0.5MM〈-18—+18〉10 防黑胶卷定位每格差0.56MM〈-99—+99〉11 暴光灯亮度标准=62V 每格差0.2V 〈-99—+99〉12 照片暴光灯亮度标准=-8.2V 每格差0.4V 〈-9—+9〉13 缩小时暴光灯亮度65% 标准=+47V 每格差0.22V 〈-9—+9〉14 放大时暴光灯亮度141% 标准=+5.4% 每格差0.16V 〈-9—+9〉15 亮度标准设定执行F8—03本项自动修正每格差0.2V〈-99—+99〉17 栅极电压标准=820V 每格差0.2V〈-44—+16〉18 照片栅极电压标准=520V 每格差-8.3V〈-8—+52〉31 定影温度调整每格差0.7度〈-15—+15〉先进入F7状态按复印键，显示C00用数字键输入代码按复印键，显示计数器张数，按两次停止/清除键返回F7状态21总计数器记录所有复印张数22 周期保养计数供F5-70项使用扳手出现时本记录归零23 黑色铁粉总计数 F8—09后本项归零43 感光鼓计数器执行F6—61时本项归零99 清除所有电子计数所有计数归零按复印键两次先进入F8状态按复印键显示C00用数字键输入代码按复印键，操作开始00 暴光灯更换按复印键暴光灯移位，按停止/清除回位03 暴光灯亮度标准值设定按复印键自动修正08 锁定半速/全速反射镜按复印键，板面显示009 铁粉补给控制自动调整按复印键，自动调整约两分钟松下EP—7715 自疹代码E101 光学部传感器光学部驱动板故障E121 光学传感器.马达.光学驱动板故障E122 反射镜传感器.反射镜驱动马达故障.E132 色度检测板故障E140 光学冷却风扇A故障E141 光学冷却风扇B故障E220 手送纸传感器故障 E303 碳粉密度传感器故障E310 高压漏电 E320 主马达故障E322 防黑胶片异常 E330清洁灯故障E401 定影器故障 E410 定影器排风扇故障E501 24V低压电源故障E504 10V低压电源板.CPU板故障E535 主控板信号故障 E542 计数器故障U13 碳粉不足U16 载体槽不良服务开关模式同时按下纸盒键和倍率下键，显示C00用数字键输入代码按复印键操作开始输出检查确认左侧安全开关在ON位置20 定影器排风扇 21 光学冷却风扇22 全速电磁阀 23 半速电磁阀24 自动板电磁阀 25 暴光灯26 主马达.除电灯.磁辊偏压27 24V ON28 送纸离合器 29 手送纸离合器30 同步离合器 31 计数器先进入F5状态按复印键，显示C00用数字键输入代码按复印键输入新数据按复印键存储，按停止/清除键两次返回到F5状态00 国家版标准=0 0=国内 1=北欧2=欧洲01 电源濒率设定标准=1 0=50HZ 1=60HZ02 自动还原时间标准=1 0=不自动 1=30秒 2=1分 3=2分03 节电标准=0 0=无 1=2分 2=4分09 加热灯控制方式标准=0 0=零伏检测1=项位控制10 光学散热标准=1 0=复印转 1=标准13 省电模式时间调整标准=0 0=无1=5分2=10分3=30分4=60分14 省电模式选择标准=0 0=模式1 1=模式224 亮度检测标准=1 0=不检测1=AE检测34 鼓低色修正功能标准=2 0=无1=1600修正张2=2000修正张3=2400修正张50 浓淡度模式设定标准=2 0=无自动 1=自动优先 2=手动优先59 无粉后复印标准=0 0=停止 1=可以复印63 补粉后U13消除标准=0 0=按任意键 1=按纸盒+数字键70 维修符号周期设定标准=5 0=不设定1=1千张2=2千张3=4千张4=1.6万张5=3万张83 纸盒尺寸设定标准=0 0=依实际尺寸 1=依前一张时序来设定2=A3 3=A4L 5=A4R 6=B5 7=B5R先进入F6状态按复印键，显示C00用数字键输入代码按复印键用数字键输入新数据，按复印键储存，按两次停止/清除键返回到F6状态〈按淡键为负，按浓键为正〉00 等倍率调整范围=99.1%—100.9% 每格差0.1%，〈-9—+9〉01等倍率〈与送纸方向水平〉改变扫描速度每格差0.1%，〈-9—+9〉02等倍焦距调整焦距〈-50— +50〉03等倍率〈与送纸方向垂直〉〈-20— +20〉04 原稿扫描同步执行F8—02本项自动调整每格差0.2MM〈-20—+20〉05 纸张同步执行F8—02本项自动调整每格差0.5MM〈-18—+18〉07 前端空白每格差0.5MM〈-18—+18〉08 尾端转印每格差0.5MM〈-18—+18〉10 防黑胶卷定位每格差0.56MM〈-99—+99〉11 暴光灯亮度标准=62V 每格差0.2V 〈-99—+99〉12 照片暴光灯亮度标准=-8.2V 每格差0.4V 〈-9—+9〉13 缩小时暴光灯亮度65% 标准=+47V 每格差0.22V 〈-9—+9〉14 放大时暴光灯亮度141% 标准=+5.4% 每格差0.16V 〈-9—+9〉15 亮度标准设定执行F8—03本项自动修正每格差0.2V〈-99—+99〉17 栅极电压标准=820V 每格差0.2V〈-44—+16〉18 照片栅极电压标准=520V 每格差-8.3V〈-8—+52〉31 定影温度调整每格差0.7度〈-15—+15〉先进入F7状态按复印键，显示C00用数字键输入代码按复印键，显示计数器张数，按两次停止/清除键返回F7状态21总计数器记录所有复印张数22 周期保养计数供F5-70项使用扳手出现时本记录归零23 黑色铁粉总计数 F8—09后本项归零43 感光鼓计数器执行F6—61时本项归零99 清除所有电子计数所有计数归零按复印键两次先进入F8状态按复印键显示C00用数字键输入代码按复印键，操作开始00 暴光灯更换按复印键暴光灯移位，按停止/清除回位03 暴光灯亮度标准值设定按复印键自动修正08 锁定半速/全速反射镜按复印键，板面显示009 铁粉补给控制自动调整按复印键，自动调整约两分钟松下FP-7718，FP7722 自疹代码E1—01 光学扫描故障 E1—20 镜头倍率驱动故障E1—21 反射镜驱动故障 E1—23 F8-02测试输入E1—32 自动浓度原稿检测 E1—40 光学风扇马达1故障E1—41 光学风扇马达2故障 E1—43 光学风扇马达4故障E2—01 上升托盘提升马达 E2—01下层托盘提升马达E3—01 补粉马达故障 E3—03 碳粉浓度传感器故障E3—10 高压电源漏电 E3—11 高压电源漏电E3—20 主马达故障 E3—21 吸尘扇马达故障E3—22 抽风扇马达故障 E3—23吸入风扇马达故障E3—30 消电灯故障 E3—40 复印浓度传感器输出检测E3—50 转印清洁器E4—01 定影器预热故障 E4—10 抽风扇马达1E4—11抽风扇马达2 E4—12抽风扇马达3E5—01 +24V直流电源E5—04 +10V直流电源E5—10 +5V直流电源 E5—23 控制面板通讯故障E5—41 对位定时控制电路故障 E5—42 总计数器E5—50 通讯错误 E7—XX ADF故障用户代码U0 键计数器失灵或操作代码没有输入 U1 前门没关好U4 关闭分页器 U5 关闭双面单元U6关闭右侧门 U10 关闭ADFU11 清除分页器存储斗 U13 加碳粉U14 废粉满 U16 显影器没装好U18 复印机寿命上限进入维修方式同时按下用户〈USER〉键，数字3键和原稿尺寸A3键，机器进入F1状态，用数字键选择F1—F 9按复印键显示C00，输入功能代码按复印键，同时按下用户〈USER〉和消除/停止键退出F模式F1 显示器全亮 F2 单页复印操作F3 双面复印操作 F4输入/输出检查F5 改变复印机功能 F6 调整和编程F7 电子计数器 F8 复印机操作调整F9 电话号码编程F4 输出检查26 定位轮离合器 27 手送纸进纸离合器28 手送纸进纸离合器 29 主马达30 对位轮离合器 31主定影灯32 副定影灯 33 暴光灯34 臭氧/吸尘/冷却风扇35 循环离合器36 出纸选择离合器 37 抽风马达138抽风马达2 39 光学风扇1和440 光学风扇2和3 41 进纸离合器42 总计数器 43 键计数器45 +24V输出F5功能编程0 国家版本标准=1 0=日本1=美国 2=欧洲1 频率 0=50HZ 1=60HZ2 自动复位时间标准=2 0=无1=1.45S 2=2：1M 3=3：3M3 节能时间标准=7 0=15M 1=30M 2=60M 3=1.5H 4=2H 5=3H 6=4H 7=无7 语言变更标准=0 0=日语 1=英语 2=德语9 定影灯项位控制标准=0交*控制 1=项位控制10 光学冷却风扇控制标准=1控制方式 0=正常动作11 复印保留功能标准=1检测 0=不检测13 自动关闭时间标准=0=无 1=30M 2=60M 3=1.5HR 4=3HR 5=4HR14 上纸盒复印纸尺寸设定标准=0=无 1=3A 2=B4 3=A4 4=A4R 5=A515 下纸盒复印纸尺寸设定同上25 复印浓度感应器标准=1=检测 0=不检测58 U14废粉满标准=0=停止复印 1=可以复印59 U13无碳粉标准=0=停止复印 1=可以复印60 纸盘选择0=手动1=自动70 预防维护标准=0 0=无 1=1.5K 2=2.5K 3=3.5K 4=10K 5=15K6=20K 10=80K 11=90K 工厂设定=10=8万71 预防维护0=不标识1=标识72 定影器清洁辊计数0=继续复印1=停止复印《标准=1》73 清洁辊计数器选择 0=120K 1=80K80 纸张尺寸优先选择标准=A4 0=A4R 1=B4 3=A3 4=B5R 5=B590 风鸣器标准=1=有0=无F6 调整编程0 100%垂直和水平倍率标准=100% 范围= -9—+9 +放大–缩小1 100%水平倍率标准=100% 范围= -9—+2 100%距焦范围= -50—+503 100%垂直倍率范围= -50—+50 +放大键 -缩小键4 原稿对位检测时间范围= -30—+3011暴光标准范围= -99—+9912图片暴光电压范围= -99—+9913 缩小暴光14 放大暴光17 栅极电压标准标准=810V19 偏压标准电压标准= -200V21 碳粉浓度传感器增益电压标准= -6.5V99 F5 F6初始化回到工厂初始值F7 计数器22 预防维护总计数器维护呼叫指示器ON，PM计数器被消零35 手送纸计数器36 下层纸盘计数器37 上层纸盘计数器F8 操作调整00 更换暴光灯灯架前移450MM，按清除/停止键返回08 反射镜和镜头锁定操作按复印键09 碳粉浓度感应器自动调整更换载体时按复印键，调整约两分钟10 鼓充电电压检查F9 电话号码输入按复印键，输入电话号码，〈—〉复位键，空格=图片/自动键。
