石油炼化公司的各个装置工艺的流程图大全及其简介

石油炼化七种工艺流程从原油到石油要经过多种工艺流程，不同的工艺流程会将同样的原料生产出不同的产品。

从原油到石油的基本途径一般为：①将原油先按不同产品的沸点要求，分割成不同的直馏馏分油，然后按照产品的质量标准要求，除去这些馏分油中的非理想组分；②通过化学反应转化，生成所需要的组分，进而得到一系列合格的石油产品。

石油炼化常用的工艺流程为常减压蒸馏、催化裂化、延迟焦化、加氢裂化、溶剂脱沥青、加氢精制、催化重整。

（一）常减压蒸馏1.原料：原油等。

2.产品：2.石脑油、粗柴油（瓦斯油）、渣油、沥青、减一线。

3.基本概念：常减压蒸馏是常压蒸馏和减压蒸馏的合称，基本属物理过程：原料油在蒸馏塔里按蒸发能力分成沸点范围不同的油品（称为馏分），这些油有的经调合、加添加剂后以产品形式出厂，相当大的部分是后续加工装置的原料。

常减压蒸馏是炼油厂石油加工的第一道工序，称为原油的一次加工，包括三个工序：a.原油的脱盐、脱水；b.常压蒸馏；c.减压蒸馏。

4.生产工艺：原油一般是带有盐份和水，能导致设备的腐蚀，因此原油在进入常减压之前首先进行脱盐脱水预处理，通常是加入破乳剂和水。

原油经过流量计、换热部分、沏馏塔形成两部分，一部分形成塔顶油，经过冷却器、流量计，最后进入罐区，这一部分是化工轻油（即所谓的石脑油）；一部分形成塔底油，再经过换热部分，进入常压炉、常压塔，形成三部分，一部分柴油，一部分蜡油，一部分塔底油；剩余的塔底油在经过减压炉，减压塔，进一步加工，生成减一线、蜡油、渣油和沥青。

各自的收率：石脑油（轻汽油或化工轻油）占1%左右，柴油占20%左右，蜡油占30%左右，渣油和沥青约占42%左右，减一线约占5%左右。

常减压工序是不生产汽油产品的，其中蜡油和渣油进入催化裂化环节，生产汽油、柴油、煤油等成品油；石脑油直接出售由其他小企业生产溶剂油或者进入下一步的深加工，一般是催化重整生产溶剂油或提取萃类化合物；减一线可以直接进行调剂润滑油。

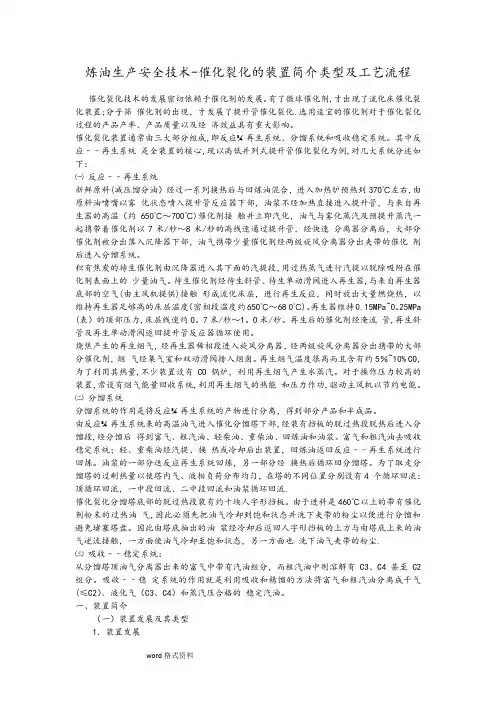

炼油生产安全技术-催化裂化的装置简介类型及工艺流程催化裂化技术的发展密切依赖于催化剂的发展。

有了微球催化剂,才出现了流化床催化裂化装置;分子筛催化剂的出现，才发展了提升管催化裂化.选用适宜的催化剂对于催化裂化过程的产品产率、产品质量以及经济效益具有重大影响。

催化裂化装置通常由三大部分组成,即反应¾再生系统、分馏系统和吸收稳定系统。

其中反应––再生系统是全装置的核心，现以高低并列式提升管催化裂化为例,对几大系统分述如下：㈠反应––再生系统新鲜原料(减压馏分油）经过一系列换热后与回炼油混合，进入加热炉预热到370℃左右,由原料油喷嘴以雾化状态喷入提升管反应器下部，油浆不经加热直接进入提升管，与来自再生器的高温（约650℃～700℃)催化剂接触并立即汽化，油气与雾化蒸汽及预提升蒸汽一起携带着催化剂以7米/秒～8米/秒的高线速通过提升管，经快速分离器分离后，大部分催化剂被分出落入沉降器下部，油气携带少量催化剂经两级旋风分离器分出夹带的催化剂后进入分馏系统。

积有焦炭的待生催化剂由沉降器进入其下面的汽提段，用过热蒸气进行汽提以脱除吸附在催化剂表面上的少量油气。

待生催化剂经待生斜管、待生单动滑阀进入再生器,与来自再生器底部的空气(由主风机提供)接触形成流化床层，进行再生反应，同时放出大量燃烧热，以维持再生器足够高的床层温度（密相段温度约650℃～68 0℃)。

再生器维持0.15MPa~0。

25MPa (表）的顶部压力,床层线速约0。

7米/秒～1。

0米/秒。

再生后的催化剂经淹流管,再生斜管及再生单动滑阀返回提升管反应器循环使用。

烧焦产生的再生烟气，经再生器稀相段进入旋风分离器，经两级旋风分离器分出携带的大部分催化剂，烟气经集气室和双动滑阀排入烟囱。

再生烟气温度很高而且含有约5％~10% CO，为了利用其热量,不少装置设有CO 锅炉，利用再生烟气产生水蒸汽。

对于操作压力较高的装置，常设有烟气能量回收系统,利用再生烟气的热能和压力作功,驱动主风机以节约电能。

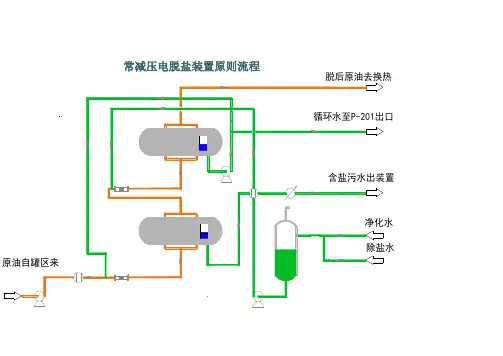

常减压电脱盐装置原则流程脱后原油去换热CDU装置原则流程VDU装置原则流程轻烃回收装置原则流程压缩干气补充新氢热低分反应进料泵原料升压泵R-101R-102热高分加氢裂化反应部分流程图加氢裂化分馏部分流程图（一）加氢裂化分馏部分流程图（二）粗汽油凝缩油泵吸收塔底泵补充吸收泵间凝液泵催化吸收稳定部分流程图干气脱硫贫液泵液化气脱硫贫液泵常减压液化气至脱硫醇常减压液化气进料泵加氢裂化液化气进料泵过剩空气至焚烧炉液化气脱硫醇碱液再生部分流程图汽油进料泵活化剂泵精汽油泵防胶剂注入泵防胶剂配制泵汽油脱硫脱硫醇装置流程图碳二、碳三馏分脱乙烷塔回流泵丙烷馏分泵丙烯塔回流泵丙烯产品泵脱戊烷塔回流及产品泵戊烷馏分泵气体分馏装置流程图缓冲罐加氢精加氢反应油连续重整预加氢反应部分流程图预加氢反应液相连续重整预加氢分馏部分流程图重整反应器三连续重整反应部分流程图汽油至脱戊烷塔分馏生构化加氢至管网装置来连续重整再接触部分流程图连续重整后分馏部分流程图统连续重整再生部分流程图1.0MPa连续重整热工部分流程图塔来缓冲罐异构化装置流程图苯抽提装置流程图原料油缓冲罐原料油泵新氢酸性水柴油泵分馏塔底重沸炉泵石脑油塔顶气柴油加氢分馏部分流程图低分油航煤加氢反应部分流程图航煤加氢分馏部分流程图酸性气分液制硫燃烧制硫余热锅冷凝冷却转化成型硫封液硫尾气分液硫磺回收制硫部分流程图尾气焚烧炉硫磺回收尾气部分流脱硫富液闪蒸脱硫溶剂储脱硫溶剂再生再生塔顶回流溶剂再生装置流程图汽提塔顶分液罐酸性水汽提装置流程丙烯洗涤塔PP装置闪蒸、汽蒸部分流程图PPPP装置造粒部分流程图储运系统装置、罐区油品系统管线冲洗原则流程图。

石油炼化七种工艺流程从原油到石油要通过各种工艺流程，不同工艺流程会将同样原料生产出不同产品。

从原油到石油基本途径普通为：①将原油先按不同产品沸点规定，分割成不同直馏馏分油，然后按照产品质量原则规定，除去这些馏分油中非抱负组分；②通过化学反映转化，生成所需要组分，进而得到一系列合格石油产品。

石油炼化惯用工艺流程为常减压蒸馏、催化裂化、延迟焦化、加氢裂化、溶剂脱沥青、加氢精制、催化重整。

（一）常减压蒸馏1.原料：原油等。

2.产品：2.石脑油、粗柴油（瓦斯油）、渣油、沥青、减一线。

3.基本概念：常减压蒸馏是常压蒸馏和减压蒸馏合称，基本属物理过程：原料油在蒸馏塔里按蒸发能力提成沸点范畴不同油品（称为馏分），这些油有经调合、加添加剂后以产品形式出厂，相称大某些是后续加工装置原料。

常减压蒸馏是炼油厂石油加工第一道工序，称为原油一次加工，涉及三个工序：a.原油脱盐、脱水；b.常压蒸馏；c.减压蒸馏。

4.生产工艺：原油普通是带有盐份和水，能导致设备腐蚀，因而原油在进入常减压之前一方面进行脱盐脱水预解决，普通是加入破乳剂和水。

原油通过流量计、换热某些、沏馏塔形成两某些，一某些形成塔顶油，通过冷却器、流量计，最后进入罐区，这一某些是化工轻油（即所谓石脑油）；一某些形成塔底油，再通过换热某些，进入常压炉、常压塔，形成三某些，一某些柴油，一某些蜡油，一某些塔底油；剩余塔底油在通过减压炉，减压塔，进一步加工，生成减一线、蜡油、渣油和沥青。

各自收率：石脑油（轻汽油或化工轻油）占1%左右，柴油占20%左右，蜡油占30%左右，渣油和沥青约占42%左右，减一线约占5%左右。

常减压工序是不生产汽油产品，其中蜡油和渣油进入催化裂化环节，生产汽油、柴油、煤油等成品油；石脑油直接出售由其她小公司生产溶剂油或者进入下一步深加工，普通是催化重整生产溶剂油或提取萃类化合物；减一线可以直接进行调剂润滑油。

5.生产设备：常减压装置是对原油进行一次加工蒸馏装置，即将原油分馏成汽油、煤油、柴油、蜡油、渣油等组分加工装置。

石油炼化七种工艺流程从原油到石油要经过多种工艺流程，不同的工艺流程会将同样的原料生产出不同的产品。

从原油到石油的基本途径一般为：①将原油先按不同产品的沸点要求，分割成不同的直馏馏分油，然后按照产品的质量标准要求，除去这些馏分油中的非理想组分；②通过化学反应转化，生成所需要的组分，进而得到一系列合格的石油产品。

石油炼化常用的工艺流程为常减压蒸馏、催化裂化、延迟焦化、加氢裂化、溶剂脱沥青、加氢精制、催化重整。

（一）常减压蒸馏1.原料：原油等。

2.产品：2.石脑油、粗柴油（瓦斯油）、渣油、沥青、减一线。

3.基本概念：常减压蒸馏是常压蒸馏和减压蒸馏的合称，基本属物理过程：原料油在蒸馏塔里按蒸发能力分成沸点范围不同的油品（称为馏分），这些油有的经调合、加添加剂后以产品形式出厂，相当大的部分是后续加工装置的原料。

常减压蒸馏是炼油厂石油加工的第一道工序，称为原油的一次加工，包括三个工序：a.原油的脱盐、脱水；b.常压蒸馏；c.减压蒸馏。

4.生产工艺：原油一般是带有盐份和水，能导致设备的腐蚀，因此原油在进入常减压之前首先进行脱盐脱水预处理，通常是加入破乳剂和水。

原油经过流量计、换热部分、沏馏塔形成两部分，一部分形成塔顶油，经过冷却器、流量计，最后进入罐区，这一部分是化工轻油（即所谓的石脑油）；一部分形成塔底油，再经过换热部分，进入常压炉、常压塔，形成三部分，一部分柴油，一部分蜡油，一部分塔底油；剩余的塔底油在经过减压炉，减压塔，进一步加工，生成减一线、蜡油、渣油和沥青。

各自的收率：石脑油（轻汽油或化工轻油）占1%左右，柴油占20%左右，蜡油占30%左右，渣油和沥青约占42%左右，减一线约占5%左右。

常减压工序是不生产汽油产品的，其中蜡油和渣油进入催化裂化环节，生产汽油、柴油、煤油等成品油；石脑油直接出售由其他小企业生产溶剂油或者进入下一步的深加工，一般是催化重整生产溶剂油或提取萃类化合物；减一线可以直接进行调剂润滑油。

石油炼化七种工艺流程从原油到石油要经过多种工艺流程，不同的工艺流程会将同样的原料生产出不同的产品。

从原油到石油的基本途径一般为：①将原油先按不同产品的沸点要求，分割成不同的直馏馏分油,然后按照产品的质量标准要求，除去这些馏分油中的非理想组分；②通过化学反应转化，生成所需要的组分，进而得到一系列合格的石油产品.石油炼化常用的工艺流程为常减压蒸馏、催化裂化、延迟焦化、加氢裂化、溶剂脱沥青、加氢精制、催化重整.(一)常减压蒸馏1。

原料：原油等。

2。

产品:2.石脑油、粗柴油（瓦斯油)、渣油、沥青、减一线。

3。

基本概念：常减压蒸馏是常压蒸馏和减压蒸馏的合称，基本属物理过程：原料油在蒸馏塔里按蒸发能力分成沸点范围不同的油品(称为馏分）,这些油有的经调合、加添加剂后以产品形式出厂，相当大的部分是后续加工装置的原料。

常减压蒸馏是炼油厂石油加工的第一道工序，称为原油的一次加工，包括三个工序:a。

原油的脱盐、脱水;b.常压蒸馏;c.减压蒸馏.4.生产工艺:原油一般是带有盐份和水，能导致设备的腐蚀，因此原油在进入常减压之前首先进行脱盐脱水预处理，通常是加入破乳剂和水.原油经过流量计、换热部分、沏馏塔形成两部分，一部分形成塔顶油,经过冷却器、流量计，最后进入罐区,这一部分是化工轻油（即所谓的石脑油）；一部分形成塔底油，再经过换热部分，进入常压炉、常压塔，形成三部分，一部分柴油，一部分蜡油,一部分塔底油;剩余的塔底油在经过减压炉，减压塔，进一步加工,生成减一线、蜡油、渣油和沥青。

各自的收率：石脑油（轻汽油或化工轻油）占1%左右，柴油占20％左右,蜡油占30%左右,渣油和沥青约占42%左右，减一线约占5%左右。

常减压工序是不生产汽油产品的，其中蜡油和渣油进入催化裂化环节,生产汽油、柴油、煤油等成品油；石脑油直接出售由其他小企业生产溶剂油或者进入下一步的深加工,一般是催化重整生产溶剂油或提取萃类化合物；减一线可以直接进行调剂润滑油。

石油炼化七种工艺流程从原油到石油要经过多种工艺流程，不同的工艺流程会将同样的原料生产出不同的产品。

从原油到石油的基本途径一般为：①将原油先按不同产品的沸点要求，分割成不同的直馏馏分油，然后按照产品的质量标准要求，除去这些馏分油中的非理想组分；②通过化学反应转化，生成所需要的组分，进而得到一系列合格的石油产品。

石油炼化常用的工艺流程为常减压蒸馏、催化裂化、延迟焦化、加氢裂化、溶剂脱沥青、加氢精制、催化重整。

（一）常减压蒸馏1.原料：原油等。

2.产品：2.石脑油、粗柴油（瓦斯油）、渣油、沥青、减一线。

3.基本概念：常减压蒸馏是常压蒸馏和减压蒸馏的合称，基本属物理过程：原料油在蒸馏塔里按蒸发能力分成沸点范围不同的油品（称为馏分），这些油有的经调合、加添加剂后以产品形式出厂，相当大的部分是后续加工装置的原料。

常减压蒸馏是炼油厂石油加工的第一道工序，称为原油的一次加工，包括三个工序：a.原油的脱盐、脱水；b.常压蒸馏；c.减压蒸馏。

4.生产工艺：原油一般是带有盐份和水，能导致设备的腐蚀，因此原油在进入常减压之前首先进行脱盐脱水预处理，通常是加入破乳剂和水。

原油经过流量计、换热部分、沏馏塔形成两部分，一部分形成塔顶油，经过冷却器、流量计，最后进入罐区，这一部分是化工轻油（即所谓的石脑油）；一部分形成塔底油，再经过换热部分，进入常压炉、常压塔，形成三部分，一部分柴油，一部分蜡油，一部分塔底油；剩余的塔底油在经过减压炉，减压塔，进一步加工，生成减一线、蜡油、渣油和沥青。

各自的收率：石脑油（轻汽油或化工轻油）占1%左右，柴油占20%左右，蜡油占30%左右，渣油和沥青约占42%左右，减一线约占5%左右。

常减压工序是不生产汽油产品的，其中蜡油和渣油进入催化裂化环节，生产汽油、柴油、煤油等成品油；石脑油直接出售由其他小企业生产溶剂油或者进入下一步的深加工，一般是催化重整生产溶剂油或提取萃类化合物；减一线可以直接进行调剂润滑油。

石油炼制的主要过程和工艺简介石油、天然气是不同烃化合物的混合物，简单作为燃料是极大的浪费，只有通过加工处理，炼制出不同的产品，才能充分发挥其巨大的经济价值。

石油经过加工，大体可获得以下几大类的产品：汽油类（航空汽油、军用汽油、溶剂汽油）；煤油（灯用煤油、动力煤油、航空煤油）；柴油（轻柴油、中柴油、重柴油）；燃料油；润滑油；润滑油脂以及其他石油产品（凡士林、石油蜡、沥青、石油焦炭等）。

有的油品经过深加工，又获得质量更高或新的产品。

石油加工，主要是指对原油的加工。

世界各国基本上都是通过一次加工、二次加工以生产燃料油品，三次加工主要生产化工产品。

原油在炼厂加工前，还需经过脱盐、脱水的预处理，使之进入蒸馏装置时，其各种盐类的总含盐量低于5mg/L，主要控制其对加工设备、管线的腐蚀和堵塞。

原油一次加工，主要采用常压、减压蒸馏的简单物理方法将原油切割为沸点范围不同、密度大小不同的多种石油馏分。

各种馏分的分离顺序主要取决于分子大小和沸点高低。

在常压蒸馏过程中，汽油的分子小、沸点低（50～200℃），首先馏出，随之是煤油（60～5℃）、柴油（200～0℃）、残余重油。

重油经减压蒸馏又可获得一定数量的润滑油的基础油或半成品（蜡油），最后剩下渣油（重油）。

一次加工获得的轻质油品（汽油、煤油、柴油）还需进一步精制、调配，才可做为合格油品投入市场。

我国一次加工原油，只获得25%～40%的直馏轻质油品和20%左右的蜡油。

原油二次加工，主要用化学方法或化学-物理方法，将原油馏分进一步加工转化，以提高某种产品收率，增加产品品种，提高产品质量。

进行二次加工的工艺很多，要根据油品性质和设计要求进行选择。

主要有催化裂化、催化重整、焦化、减粘、加氢裂化、溶剂脱沥青等。

如对一次加工获得的重质半成品（蜡油）进行催化裂化，又可将蜡油的40%左右转化为高牌号车用汽油，30%左右转化为柴油，20%左右转化为液化气、气态烃和干气。

如以轻汽油（石脑油）为原料，采用催化重整工艺加工，可生产高辛烷值汽油组分（航空汽油）或化工原料芳烃（苯、二甲苯等），还可获得副产品氢气。

（从原油到成品油、化工原料）石油炼化七大工艺流程图文并茂解析总则 (3)一.常减压蒸馏 (3)二.催化裂化 (5)三. 延迟焦化 (7)四.加氢裂化 (9)五.溶剂脱沥青 (11)六.加氢精制 (14)七.催化重整 (16)石油炼化常用的工艺流程为常减压蒸馏、催化裂化、延迟焦化、加氢裂化、溶剂脱沥青、加氢精制、催化重整。

从原油到石油的基本途径一般为：①、将原油先按不同产品的沸点要求，分割成不同的直馏馏分油，然后按照产品的质量标准要求，除去这些馏分油中的非理想组分；②、通过化学反应转化，生成所需要的组分，进而得到一系列合格的石油产品。

一.常减压蒸馏1.原料：原油等。

2.产品：石脑油、粗柴油（瓦斯油）、渣油、沥青、减一线。

3.基本概念：常减压蒸馏是常压蒸馏和减压蒸馏的合称，基本属物理过程：原料油在蒸馏塔里按蒸发能力分成沸点范围不同的油品（称为馏分），这些油有的经调合、加添加剂后以产品形式出厂，相当大的部分是后续加工装置的原料。

常减压蒸馏是炼油厂石油加工的第一道工序，称为原油的一次加工，包括三个工序：a.原油的脱盐、脱水；b.常压蒸馏；c.减压蒸馏。

4.生产工艺：原油一般是带有盐份和水，能导致设备的腐蚀，因此原油在进入常减压之前首先进行脱盐脱水预处理，通常是加入破乳剂和水。

原油经过流量计、换热部分、沏馏塔形成两部分，一部分形成塔顶油，经过冷却器、流量计，最后进入罐区，这一部分是化工轻油（即所谓的石脑油）；一部分形成塔底油，再经过换热部分，进入常压炉、常压塔，形成三部分，一部分柴油，一部分蜡油，一部分塔底油；剩余的塔底油在经过减压炉，减压塔，进一步加工，生成减一线、蜡油、渣油和沥青。

各自的收率：石脑油（轻汽油或化工轻油）占1%左右，柴油占20%左右，蜡油占30%左右，渣油和沥青约占42%左右，减一线约占5%左右。

常减压工序是不生产汽油产品的，其中蜡油和渣油进入催化裂化环节，生产汽油、柴油、煤油等成品油；石脑油直接出售由其他小企业生产溶剂油或者进入下一步的深加工，一般是催化重整生产溶剂油或提取萃类化合物；减一线可以直接进行调剂润滑油。

8种炼化工艺流程动图及装置图文大详解从原油到燃料油及各种化工原料要经过多种复杂的工艺流程，不同的工艺流程生产出的产品也一样。

今天带大家了解一下石油炼制的工艺流程和装置。

一、炼油工艺流程分类1、燃料型炼油工艺流程图燃料型炼油厂以燃料油为主，主要产品为汽油、柴油、煤油等燃料油。

2、燃料—润滑油型炼油工艺流程图燃料—润滑油型炼油厂除生产燃料油外，还生产润滑油，一般润滑油与石蜡联合生产。

3、燃料—化工型炼油工艺流程燃料—化工型炼油厂以生产燃料油及化工原料为主，除燃料油外，乙烯裂解原料、芳烃、丙烯等化工原料占总产品量的比例较大。

二、炼油装置及工艺详解1、炼油工艺及装置分类（1）一次加工常压蒸馏或常减压蒸馏，把原油蒸馏分为几个不同的沸点范围(即馏分)；（2）二次加工催化、加氢裂化、延迟焦化、催化重整、烃基化、加氢精制等。

将一次加工得到的馏分再加工成商品油。

（3）三次加工裂解工艺制取乙烯、芳烃等化工原料。

2、炼油工艺及装置详解2.1原油预处理预处理原因：原油中的盐和水的存在，给炼油装置的稳定操作、设备防腐带来了危害，因此在原油蒸馏前必须进行脱水脱盐。

因此原油进入炼油厂后，必须先进行脱盐脱水，使含水量达到0.1%～0.2%。

含盐量<5mg/l，对于有渣油加氢或重油催化裂化过程的炼油厂，要求原油含盐量<3mg/l。

电脱盐原理：原油中的盐大部分溶于水中，脱水的同时，盐也被脱除。

常用的脱盐脱水过程是向原油中注入部分含氯低的新鲜水，以溶解原油中的结晶盐类，并稀释原有盐水，形成新的乳状液，然后在一定温度、压力和破乳剂及高压电场作用下，使微小的水滴，聚集成较大水滴，因密度差别，借助重力水滴从油中沉降、分离，达到脱盐脱水的目的。

2.2常减压装置蒸馏装置是炼油厂重要的加工装置之一，几乎所有的炼油厂的原油都要通过常减压蒸馏装置进行一次加工，常减压蒸馏装置主要通过蒸馏过程加工原油，加热后的原油在蒸馏塔内实现各组分的分离。

石油炼化七种工艺流程从原油到石油要经过多种工艺流程,不同的工艺流程会将同样的原料生产出不同的产品.从原油到石油的基本途径一般为：①将原油先按不同产品的沸点要求,分割成不同的直馏馏分油,然后按照产品的质量标准要求,除去这些馏分油中的非理想组分；②通过化学反应转化,生成所需要的组分,进而得到一系列合格的石油产品.石油炼化常用的工艺流程为常减压蒸馏、催化裂化、延迟焦化、加氢裂化、溶剂脱沥青、加氢精制、催化重整.一常减压蒸馏1.原料：原油等.2.产品：2.石脑油、粗柴油瓦斯油、渣油、沥青、减一线.3.基本概念：常减压蒸馏是常压蒸馏和减压蒸馏的合称,基本属物理过程：原料油在蒸馏塔里按蒸发能力分成沸点范围不同的油品称为馏分,这些油有的经调合、加添加剂后以产品形式出厂,相当大的部分是后续加工装置的原料.常减压蒸馏是炼油厂石油加工的第一道工序,称为原油的一次加工,包括三个工序：a.原油的脱盐、脱水；b.常压蒸馏；c.减压蒸馏.4.生产工艺：原油一般是带有盐份和水,能导致设备的腐蚀,因此原油在进入常减压之前首先进行脱盐脱水预处理,通常是加入破乳剂和水.原油经过流量计、换热部分、沏馏塔形成两部分,一部分形成塔顶油,经过冷却器、流量计,最后进入罐区,这一部分是化工轻油即所谓的石脑油；一部分形成塔底油,再经过换热部分,进入常压炉、常压塔,形成三部分,一部分柴油,一部分蜡油,一部分塔底油；剩余的塔底油在经过减压炉,减压塔,进一步加工,生成减一线、蜡油、渣油和沥青.各自的收率：石脑油轻汽油或化工轻油占1%左右,柴油占20%左右,蜡油占30%左右,渣油和沥青约占42%左右,减一线约占5%左右.常减压工序是不生产汽油产品的,其中蜡油和渣油进入催化裂化环节,生产汽油、柴油、煤油等成品油；石脑油直接出售由其他小企业生产溶剂油或者进入下一步的深加工,一般是催化重整生产溶剂油或提取萃类化合物；减一线可以直接进行调剂润滑油.5.生产设备：常减压装置是对原油进行一次加工的蒸馏装置,即将原油分馏成汽油、煤油、柴油、蜡油、渣油等组分的加工装置.原油蒸馏一般包括常压蒸馏和减压蒸馏两个部分.a．常压蒸馏塔所谓原油的常压蒸馏,即为原油在常压或稍高于常压下进行的蒸馏,所用的蒸馏设备叫做原油常压精馏塔或称常压塔.常压蒸馏剩下的重油组分分子量大、沸点高,且在高温下易分解,使馏出的产品变质并生产焦炭,破坏正常生产.因此,为了提取更多的轻质组分,往往通过降低蒸馏压力,使被蒸馏的原料油沸点范围降低.这一在减压下进行的蒸馏过程叫做减压蒸馏.b．减压蒸馏塔减压蒸馏是在压力低于100KPa的负压状态下进行的蒸馏过程.减压蒸馏的核心设备是减压塔和它的抽真空系统.减压塔的抽真空设备常用的是蒸汽喷射器也称蒸汽吸射泵或机械真空泵.其中机械真空泵只在一些干式减压蒸馏塔和小炼油厂的减压塔中采用,而广泛应用的是蒸汽喷射器.二催化裂化一般原油经过常减压蒸馏后可得到的汽油,煤油及柴油等轻质油品仅有10～40％ ,其余的是重质馏分油和残渣油.如果想得到更多轻质油品,就必须对重质馏分和残渣油进行二次加工.催化裂化是最常用的生产汽油、柴油生产工序,汽油柴油主要是通过该工艺生产出来.这也是一般石油炼化企业最重要的生产的环节.1.原料：渣油和蜡油70%左右,催化裂化一般是以减压馏分油和焦化蜡油为原料,但是随着原油日益加重以及对轻质油越来越高的需求,大部分石炼化企业开始在原料中搀加减压渣油,甚至直接以常压渣油作为原料进行炼制.2.产品：汽油、柴油、油浆重质馏分油、液体丙烯、液化气；各自占比汽油占42%,柴油占%,丙烯占%,液化气占8%,油浆占12%.3.基本概念：催化裂化是在有催化剂存在的条件下,将重质油例如渣油加工成轻质油汽油、煤油、柴油的主要工艺,是炼油过程主要的二次加工手段.属于化学加工过程.4.生产工艺：常渣和腊油经过原料油缓冲罐进入提升管、沉降器、再生器形成油气,进入分馏塔.一部分油气进入粗汽油塔、吸收塔、空压机进入凝缩油罐,经过再吸收塔、稳定塔、最后进行汽油精制,生产出汽油.一部分油气经过分馏塔进入柴油汽提塔,然后进行柴油精制,生产出柴油.一部分油气经过分馏塔进入油浆循环,最后生产出油浆.一部分油气经分馏塔进入液态烃缓冲罐,经过脱硫吸附罐、砂滤塔、水洗罐、脱硫醇抽提塔、预碱洗罐、胺液回收器、脱硫抽提塔、缓冲塔,最后进入液态烃罐,形成液化气.一部分油气经过液态烃缓冲罐进入脱丙烷塔、回流塔、脱乙烷塔、精丙稀塔、回流罐,最后进入丙稀区球罐,形成液体丙稀.液体丙稀再经过聚丙稀车间的进一步加工生产出聚丙稀.5．生产设备：a．再生器再生器的主要作用是烧去结焦催化剂上的焦炭以恢复催化剂的活性,同时也提供裂化所需的热量.再生器由壳体、旋风分离器、空气分布器、辅组燃烧室和取热器组成b．提升管反应器直管式：多用于高低并列式反再系统,特点是从沉降器底部直接插入,结构简单,压降小.折叠式：多用于同轴式式反再系统.c．沉降器沉降器的作用是使来自提升管的反应油气和催化剂分离,油气经旋风分离器分出夹带催化剂后经集气室去分馏系统；由快速分离器出来的催化剂靠重力在沉降器中向下沉降,落入气体段.d．三机主风机：供给再生器烧焦用空气.气压机：用于给分馏系统来的富气升压,然后送往吸收稳定系统.增压机：供给Ⅳ型反应再生装置密相提升管调节催化剂循环量.e．三阀单动滑阀：在Ⅳ型催化裂化装置中,正常操作时全开,紧急情况下关闭,切断两器联系,防止催化剂倒流；在提升管催化裂化装置中调节两器催化剂循环量.双动滑阀：安装在再生器出口和放空烟囱之间,调节再生器的压力,保持两器压力平衡.塞阀：在同轴式催化裂化装置中调节催化剂的循环量.三延迟焦化焦炭化简称焦化是深度热裂化过程,也是处理渣油的手段之一.它又是唯一能生产石油焦的工艺过程,是任何其他过程所无法代替的.尤其是某些行业对优质石油焦的特殊需求,致使焦化过程在炼油工业中一直占据着重要地位.1.原料：延迟焦化与催化裂化类似的脱碳工艺以改变石油的碳氢比,延迟焦化的原料可以是重油、渣油甚至是沥青,对原料的品质要求比较低.渣油主要的转化工艺是延迟焦化和加氢裂化.2.产品：主要产品是蜡油、柴油、焦碳、粗汽油和部分气体,各自比重分别是：蜡油占23-33%,柴油22-29%,焦碳15-25%,粗汽油8-16%,气体7-10%,外甩油1-3%.3.基本概念焦化是以贫氢重质残油如减压渣油、裂化渣油以及沥青等为原料,在高温400～500℃下进行深度热裂化反应.通过裂解反应,使渣油的一部分转化为气体烃和轻质油品；由于缩合反应,使渣油的另一部分转化为焦炭.一方面由于原料重,含相当数量的芳烃,另一方面焦化的反应条件更加苛刻,因此缩合反应占很大比重,生成焦炭多.4.生产工艺延迟焦化装置的生产工艺分为焦化和除焦两部分,焦化为连续操作,除焦为间隙操作.由于工业装置一般设有两个或四个焦炭塔,所以整个生产过程仍为连续操作.a．原油预热,焦化原料减压渣油先进入原料缓冲罐,再用泵送入加热炉对流段升温至340~350 ℃ 左右.b．经预热后的原油进入分馏塔底,与焦炭塔产出的油气在分馏塔内塔底温度不超过400℃换热.c．原料油和循环油一起从分馏塔底抽出,用热油泵打进加热炉辐射段,加热到焦化反应所需的温度500 ℃ 左右,再通过四通阀由下部进入焦炭塔,进行焦化反应.d．原料在焦炭塔内反应生成焦炭聚积在焦炭塔内,油气从焦炭塔顶出来进入分馏塔,与原料油换热后,经过分馏得到气体、汽油、柴油和蜡油.塔底循环油和原料一起再进行焦化反应.5.生产设备a．焦炭塔焦炭塔是用厚锅炉钢板制成的空筒,是进行焦化反应的场所.b．水力除焦设备焦炭塔是轮换使用的,即当一个塔内焦炭聚结到一定高度时,通过四通阀将原料切换到另一个焦炭塔．聚结焦炭的焦炭塔先用蒸汽冷却,然后进行水力除焦.c. 无焰燃烧炉焦化加热炉是本装置的核心设备,其作用是将炉内迅速流动的渣油加热至500℃左右的高温.因此,要求炉内有较高的传热速率以保证在短时间内给油提供足够的热量,同时要求提供均匀的热场,防止局部过热引起炉管结焦.为此,延迟焦化通常采用无焰炉.四加氢裂化重油轻质化基本原理是改变油品的相对分子质量和氢碳比,而改变相对分子质量和氢碳比往往是同时进行的.改变油品的氢碳比有两条途径,一是脱碳,二是加氢.1.原料：1.重质油等2.产品：2.轻质油汽油、煤油、柴油或催化裂化、裂解制烯烃的原料3.基本概念加氢裂化属于石油加工过程的加氢路线,是在催化剂存在下从外界补入氢气以提高油品的氢碳比.加氢裂化实质上是加氢和催化裂化过程的有机结合,一方面能使重质油品通过裂化反应转化为汽油、煤油和柴油等轻质油品,另一方面又可防止像催化裂化那样生成大量焦炭,而且还可将原料中的硫、氯、氧化合物杂质通过加氢除去,使烯烃饱和.4.生产流程按反应器中催化剂所处的状态不同,可分为固定床、沸腾床和悬浮床等几种型式.1固定床加氢裂化固定床是指将颗粒状的催化剂放置在反应器内,形成静态催化剂床层.原料油和氢气经升温、升压达到反应条件后进入反应系统,先进行加氢精制以除去硫、氮、氧杂质和二烯烃,再进行加氢裂化反应.反应产物经降温、分离、降压和分馏后,目的产品送出装置,分离出含氢较高 80％,90％的气体,作为循环氢使用.未转化油称尾油可以部分循环、全部循环或不循环一次通过.2沸腾床加氢裂化沸腾床又称膨胀床工艺是借助于流体流速带动具有一定颗粒度的催化剂运动,形成气、液、固三相床层,从而使氢气、原料油和催化剂充分接触而完成加氢反应过程.沸腾床工艺可以处理金属含量和残炭值较高的原料如减压渣油．并可使重油深度转化；但反应温度较高,一般在400~450℃范围内.此种工艺比较复杂,国内尚未工业化.3悬浮床浆液床加氢工艺悬浮床工艺是为了适应非常劣质的原料而重新得到重视的一种加氢工艺.其原理与沸腾床相类似,其基本流程是以细粉状催化剂与原料预先混合,再与氢气一向进入反应器自下而上流动,催化剂悬浮于液相中,进行加氢裂化反应,催化剂随着反应产物一起从反应器顶部流出.该装置能加工各种重质原油和普通原油渣油,但装置投资大.该工艺目前在国内尚属研究开发阶段.5.生产设备加氢工艺生产装置的主要设备是在高温、高压及有氢气和硫化氢存在的条件下运行的,故其设计、制造和材料的选用等要求都很高,对生产操作的控制也极严格.高压加氢反应器是装置中的关键设备,工作条件苛刻,制造困难,价格昂贵.根据介质是否直接接触金属器壁,分为冷壁反应器和热壁反应器两种结构.反应器由筒体和内部结构两部分组成.a.加氢反应器筒体反应器筒体分为冷壁筒和热壁筒两种.b.加氢反应器内件加氢反应是在高温高压及有腐蚀介质H2、H2S的条件下操作,除了在材质上要注意防止氢腐蚀及其他介质的腐蚀以外,加氢反应器还应保证：反应物油气和氢在反应器中分布均匀,保证反应物与催化剂有良好的接触；及时排除反应热,避免反应温度过高和催化剂过热．以保证最佳反应条件和延长催化剂寿命；在反应物均匀分布的前提下,反应器内部的压力降不致过大,以减少循环压缩机的负荷,节省能源.为此,反应器内部需设置必要的内部构件,以达到气液均匀分布为主要目标.典型的反应器内构件包括：入口扩散器、气液分配盘、去垢篮筐、催化剂支持盘、急冷氢箱及再分配盘、出口集合器等.五溶剂脱沥青溶剂脱沥青是一个劣质渣油的预处理过程.用萃取的方法,从原油蒸馏所得的减压渣油有时也从常压渣油中,除去胶质和沥青,以制取脱沥青油同时生产石油沥青的一种石油产品精制过程.1.原料：1.减压渣油或者常压渣油等重质油2.产品：2.脱沥青油等3.基本概念溶剂脱沥青是加工重质油的一种石油炼制工艺,其过程是以减压渣油等重质油为原料,利用丙烷、丁烷等烃类作为溶剂进行萃取,萃取物即脱沥青油可做重质润滑油原料或裂化原料,萃余物脱油沥青可做道路沥青或其他用途.4.生产流程包括萃取和溶剂回收.萃取部分一般采取一段萃取流程,也可采取二段萃取流程.沥青与重脱沥青油溶液中含丙烷少,采用一次蒸发及汽提回收丙烷,轻脱沥青油溶液中含丙烷较多,采用多效蒸发及汽提或临界回收及汽提回收丙烷,以减少能耗.临界回收过程,是利用丙烷在接近临界温度和稍高于临界压力丙烷的临界温度℃、临界压力的条件下,对油的溶解度接近于最小以及其密度也接近于最小的性质,使轻脱沥青油与大部分丙烷在临界塔内沉降、分离,从而避免了丙烷的蒸发冷凝过程,因而可较多地减少能耗.国内的溶剂脱沥青工艺流程主要有沉降法二段脱沥青工艺、临界回收脱沥青工艺、超临界抽提溶剂脱沥青工艺.1沉降法二段脱沥青工艺沉降法两段脱沥青是在常规一段脱沥青基础上发展起来的.在研究大庆减压渣油的特有性质的基础上,注意到常规的丙烷脱沥青不能充分利用好该资源,而开发出的一种新脱沥青工艺2临界回收脱沥青工艺溶剂对油的溶解能力随温度的升高而降低,当温度和压力接近到临界条件时,溶剂对油的溶解能力已降到很低,这时,该丙烷溶剂经冷却后可直接循环使用,不必经过蒸发回收.3超临界抽提溶剂脱沥青工艺超临界流体抽提是利用抽提体系在临界区附近具有反常的相平衡特性及异常的热力学性质,通过改变温度、压力等参数,使体系内组分间的相互溶解度发生剧烈变化,从而实现组分分离的技术5.生产设备a.抽提塔抽提塔的作用有：在渣油进口和主溶剂进口之间为抽提区,渣油进口以上部分为分馏区,主溶剂进口以下为沥青沉降区.b.溶剂临界/超临界回收塔脱沥青油溶液分离器又称为超临界塔或临界塔,它实际上是一个可在溶剂临界压力以上操作的液—液分离器,用以回收脱沥青油溶液中的溶剂.c.增压泵脱沥青油溶液增压泵是实现超临界溶剂回收工艺的关键设备,它需要具有以上的扬程,入口能承受高的压力和温度,泵的作用是能保证实现溶剂在系统内循环.六加氢精制加氢精制一般是指对某些不能满足使用要求的石油产品通过加氢工艺进行再加工,使之达到规定的性能指标.1.精制原料：含硫、氧、氮等有害杂质较多的汽油、柴油、煤油、润滑油、石油蜡等.2.精制产品：精制改质后的汽油、柴油、煤油、润滑油、石油蜡等产品.3.基本概念加氢精制工艺是各种油品在氢压力下进行催化改质的一个统称.它是指在一定的温度和压力、有催化剂和氢气存在的条件下,使油品中的各类非烃化合物发生氢解反应,进而从油品中脱除,以达到精制油品的目的.加氢精制主要用于油品的精制,其主要目的是通过精制来改善油品的使用性能.4.生产流程加氢精制的工艺流程一般包括反应系统、生成油换热、冷却、分离系统和循环氢系统三部分.a.反应系统原料油与新氢、循环氢混合,并与反应产物换热后,以气液混相状态进入加热炉这种方式称炉前混氢,加热至反应温度进入反应器.反应器进料可以是气相精制汽油时,也可以是气液混相精制柴油或比柴油更重的油品时.反应器内的催化剂一般是分层填装,以利于注冷氢来控制反应温度.循环氢与油料混合物通过每段催化剂床层进行加氢反应.b.生成油换热、冷却、分离系统反应产物从反应器的底部出来,经过换热、冷却后,进入高压分离器.在冷却器前要向产物中注入高压洗涤水,以溶解反应生成的氨和部分硫化氢.反应产物在高压分离器中进行油气分离,分出的气体是循环氢,其中除了主要成分氢外,还有少量的气态烃不凝气和未溶于水的硫化氢；分出的液体产物是加氢生成油,其中也溶解有少量的气态烃和硫化氢；生成油经过减压再进入低压分离器进一步分离出气态烃等组分,产品去分馏系统分离成合格产品.c.循环氢系统从高压分离器分出的循环氢经储罐及循环氢压缩机后,小部分约30％直接进入反应器作冷氢,其余大部分送去与原料油混合,在装置中循环使用.为了保证循环氢的纯度,避免硫化氢在系统中积累,常用硫化氢回收系统.一般用乙醇胺吸收除去硫化氢,富液吸收液再生循环使用,解吸出来的硫化氢送到制硫装置回收硫磺,净化后的氢气循环使用.5.生产设备a．加热炉原料油与新氢、循环氢混合,并与反应产物换热后,以气液混相状态进入加热炉加热至反应温度进入反应器.b．反应器换热、炉后混氢进入反应器.在反应器催化剂床层反应,硫、氧、氮和金属化合物等即变为易于除掉的物质通过加氢变为硫化氢、水及氨等,烯烃同时被饱和.c．高压低压分离器加氢生成油经过换热和水冷后依次进入高压,低压分离器.d. 汽提塔从低压分离器来的加氢生成油与汽提过的加氢生成油换热,并进入加热炉加热,然后进入汽提塔,其作用是把残留在油中的气体及轻馏分汽提掉.汽提塔底出来的生成油经过换热和水冷却后,为加氢精制产品.七催化重整1.主要原料：石脑油轻汽油、化工轻油、稳定轻油,其一般在炼油厂进行生产,有时在采油厂的稳定站也能产出该项产品.质量好的石脑油含硫低,颜色接近于无色.2.主要产品：高辛烷值的汽油、苯、甲苯、二甲苯等产品这些产品是生产合成塑料、合成橡胶、合成纤维等的主要原料、还有大量副产品氢气.3.基本概念重整：烃类分子重新排列成新的分子结构.催化重整装置：用直馏汽油即石脑油或二次加工汽油的混合油作原料,在催化剂铂或多金属的作用下,经过脱氢环化、加氢裂化和异构化等反应,使烃类分子重新排列成新的分子结构,以生产C6～C9芳烃产品或高辛烷值汽油为主要目的,并利用重整副产氢气供二次加工的热裂化、延迟焦化的汽油或柴油加氢精制.4.生产流程根据催化重整的基本原理,一套完整的重整工业装置大都包括原料预处理和催化重整两部分.以生产芳烃为目的的重整装置还包括芳烃抽提和芳烃精馏两部分.a.原料预处理将原料切割成适合重整要求的馏程范围和脱去对催化剂有害的杂质.预处理包括：预脱砷、预分馏、预加氢三部分.b.催化重整催化重整是将预处理后的精制油采用多金属铂铼、铂铱、铂锡催化剂在一定的温度、压力条件下,将原料油分子进行重新排列,产生环烷脱氢、芳构化、异构化等主要反应,以增产芳烃或提高汽油辛烷值为目的.工业重整装置广泛采用的反应系统流程可分为两大类：固定床反应器半再生式工艺流程和移动床反应器连续再生式工艺流程.。

原油炼化及含油污水处理流程图大全异构化装置类似普通的加氢精制装置。

以丁烷异构化为例（见图）,丁烷进料经脱异丁烷塔分离出异丁烷，塔底主要是正丁烷，与氢混合后经加热进入反应器。

反应压力约2.1～2。

8MPa,温度145～205℃,氢、烃摩尔比为0.1～0。

5，空速3~5h—1。

反应产物经分离器分出氢（循环使用）,再经稳定塔分出少量裂解气(用作燃料气）后去脱异丁烷塔。

塔底正丁烷循环进行反应，异丁烷产率可达90%以上。

异丁烷作为烷基化补充进料时,该装置可与烷基化装置合并为一套装置，这样可节省设备和投资.苯抽提装置作为对重整汽油中含有的苯进行抽提的装置，主要包括下列几部分：预分馏,抽提蒸馏、溶剂回收与再生、苯精制和C6非芳烃加氢反应、分馏。

自罐区来的原料油在原料油缓冲罐的液面和流量控制下，通过原料油过滤器除去原料中大于25微米的颗粒后,进入原料油缓冲罐，原料油缓冲罐用燃料气气封。

自原料油缓冲罐来的原料油经加氢进料泵增压后，在流量控制下，经反应流出物/原料油换热器换热后,与混合氢混合进入反应流出物/反应进料换热器，然后经反应进料加热炉加热至反应所需温度，进入加氢精制反应器。

该反应器设置两个催化剂床层，床层间设有注急冷氢设施。

自加氢精制反应器出来的反应流出物经反应流出物/反应进料换热器、反应流出物/低分油换热器、反应流出物/原料油换热器依次与反应进料、低分油、原料油换热，然后经反应流出物空冷器及水冷器冷却至45℃,进入高压分离器。

为了防止反应流出物中的铵盐在低温部位析出,通过注水泵将脱氧水注到反应流出物空冷器上游侧的管道中。

冷却后的反应流出物在高压分离器中进行油、气、水三相分离。

高分气(循环氢)经循环氢压缩机入口分液罐分液后，进入循环氢压缩机升压,然后分两路：一路作为急冷氢进反应器；一路与来自新氢压缩机的新氢混合，混合氢与原料油混合作为反应进料。

含硫、含氨污水自高压分离器底部排出至酸性水汽提装置处理.高分油相在液位控制下经减压调节阀进入低压分离器,其闪蒸气体排至工厂燃料气管网。

石油炼化常用工艺流程及其设备从原油到石油的基本途径一般为：①将原油先按不同产品的沸点要求，分割成不同的直馏馏分油，然后按照产品的质量标准要求，除去这些馏分油中的非理想组分；②通过化学反应转化，生成所需要的组分，进而得到一系列合格的石油产品。

石油炼化常用的工艺流程为常减压蒸馏、催化裂化、延迟焦化、加氢裂化、溶剂脱沥青、加氢精制、催化重整。

（一）常减压蒸馏1、基本概念：常减压蒸馏是常压蒸馏和减压蒸馏的合称，基本属物理过程：原料油在蒸馏塔里按蒸发能力分成沸点范围不同的油品（称为馏分），这些油有的经调合、加添加剂后以产品形式出厂，相当大的部分是后续加工装置的原料。

常减压蒸馏是炼油厂石油加工的第一道工序，称为原油的一次加工，包括三个工序：a.原油的脱盐、脱水；b.常压蒸馏；c.减压蒸馏。

2、生产工艺：原油一般是带有盐份和水，能导致设备的腐蚀，因此原油在进入常减压之前首先进行脱盐脱水预处理，通常是加入破乳剂和水。

原油经过流量计、换热部分、沏馏塔形成两部分，一部分形成塔顶油，经过冷却器、流量计，最后进入罐区，这一部分是化工轻油（即所谓的石脑油）；一部分形成塔底油，再经过换热部分，进入常压炉、常压塔，形成三部分，一部分柴油，一部分蜡油，一部分塔底油；剩余的塔底油在经过减压炉，减压塔，进一步加工，生成减一线、蜡油、渣油和沥青。

各自的收率：石脑油（轻汽油或化工轻油）占1%左右，柴油占20%左右，蜡油占30%左右，渣油和沥青约占42%左右，减一线约占5%左右。

常减压工序是不生产汽油产品的，其中蜡油和渣油进入催化裂化环节，生产汽油、柴油、煤油等成品油；石脑油直接出售由其他小企业生产溶剂油或者进入下一步的深加工，一般是催化重整生产溶剂油或提取萃类化合物；减一线可以直接进行调剂润滑油；3、生产设备：常减压装置是对原油进行一次加工的蒸馏装置，即将原油分馏成汽油、煤油、柴油、蜡油、渣油等组分的加工装置。

原油蒸馏一般包括常压蒸馏和减压蒸馏两个部分。

石油炼化七种工艺流程从原油到石油要经过多种工艺流程，不同的工艺流程会将同样的原料生产出不同的产品。

从原油到石油的基本途径一般为：①将原油先按不同产品的沸点要求，分割成不同的直馏馏分油，然后按照产品的质量标准要求，除去这些馏分油中的非理想组分；②通过化学反应转化，生成所需要的组分，进而得到一系列合格的石油产品。

石油炼化常用的工艺流程为常减压蒸馏、催化裂化、延迟焦化、加氢裂化、溶剂脱沥青、加氢精制、催化重整。

（一）常减压蒸馏1.原料：原油等。

2.产品：2.石脑油、粗柴油（瓦斯油）、渣油、沥青、减一线。

3.基本概念：常减压蒸馏是常压蒸馏和减压蒸馏的合称，基本属物理过程：原料油在蒸馏塔里按蒸发能力分成沸点范围不同的油品（称为馏分），这些油有的经调合、加添加剂后以产品形式出厂，相当大的部分是后续加工装置的原料。

常减压蒸馏是炼油厂石油加工的第一道工序，称为原油的一次加工，包括三个工序：a.原油的脱盐、脱水；b.常压蒸馏；c.减压蒸馏。

4.生产工艺：原油一般是带有盐份和水，能导致设备的腐蚀，因此原油在进入常减压之前首先进行脱盐脱水预处理，通常是加入破乳剂和水。

原油经过流量计、换热部分、沏馏塔形成两部分，一部分形成塔顶油，经过冷却器、流量计，最后进入罐区，这一部分是化工轻油（即所谓的石脑油）；一部分形成塔底油，再经过换热部分，进入常压炉、常压塔，形成三部分，一部分柴油，一部分蜡油，一部分塔底油；剩余的塔底油在经过减压炉，减压塔，进一步加工，生成减一线、蜡油、渣油和沥青。

各自的收率：石脑油（轻汽油或化工轻油）占1%左右，柴油占20%左右，蜡油占30%左右，渣油和沥青约占42%左右，减一线约占5%左右。

常减压工序是不生产汽油产品的，其中蜡油和渣油进入催化裂化环节，生产汽油、柴油、煤油等成品油；石脑油直接出售由其他小企业生产溶剂油或者进入下一步的深加工，一般是催化重整生产溶剂油或提取萃类化合物；减一线可以直接进行调剂润滑油。

AVD工艺流程说明1.5.1原油系统原油进装置由原油泵升压，分四路去换热系统。

换热一路依次与减一线及减顶循（2）（E1-001/1,2）、常三线（4）（E1-002/1，2）、减三线（E1-003/1～4）换热至128℃；换热二路依次与常四线（4）（E2-001/1，2）、常五线（2）（E2-002）、常二线（2）（E2-003）、常一中（2）（E2-004/1～3）换热至149℃；换热三路依次与常二线（3）（E3-001）、减二线（2）（E3-002）、减一及减顶循（1）（E3-003）、常渣（4）（E3-004）、常四线（3）（E3-005）换热至119℃；换热四路依次与常顶循（E4-001/1～3）、减二线（1）（E4-002）换热至123℃。

四路合并进电脱盐部分。

在电脱盐部分，原油分二路，一路与注水、破乳剂相混合进入一级电脱盐罐（D-001/1），另一路与注水、破乳剂相混合进入一级电脱盐罐（D-001/2）。

二路原油经过D-001/1，2后合并再与注水、破乳剂混合进入二级电脱盐罐（D-001/3），在此脱盐脱水。

电脱盐注水自污水汽提装置由泵送来，在E-009/1，2和含盐污水换热升温后分别注入D-001/1～3。

含盐污水经和脱硫净化水换热，经循环水冷却（L-009）到50℃后排至含盐污水系统，破乳剂、注水均由泵注入。

自D-001/3出来的脱盐后原油分四路重新进入换热网络进一步换热。

换热一路和常渣（3）（E1-011/1～8）换热到223℃，换热二路依次与常二线（1）（E2-011/1，2）、常三线（2）（E2-012/1，2）、常二中（2）（E2-013/1～4）换热至240℃;换热三路依次与常三线（3）（E3-011）、减渣（5）（E3-012/1～4）、减二及减一中（E3-013/1～4）换热至237℃；换热四路依次与常一中（1）（E4-011/1～3）、减渣（4）（E4-012/1，2）、常三线（1）（E4-013）、常四线（2）（E4-014）、常五线（1）（E4-015/1，2）换热至242℃。
