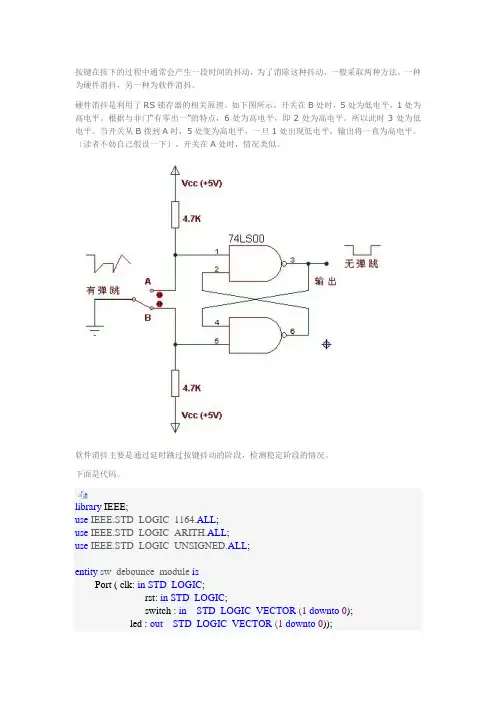

使用硬件方式对按键进行消抖处理

按键在按下的过程中通常会产生一段时间的抖动，为了消除这种抖动，一般采取两种方法。

一种为硬件消抖，另一种为软件消抖。

硬件消抖是利用了RS锁存器的相关原理。

如下图所示，开关在B处时，5处为低电平，1处为高电平。

根据与非门“有零出一”的特点，6处为高电平，即2处为高电平。

所以此时3处为低电平。

当开关从B拨到A时，5处变为高电平，一旦1处出现低电平，输出将一直为高电平。

（读者不妨自己假设一下）。

开关在A处时，情况类似。

软件消抖主要是通过延时跳过按键抖动的阶段，检测稳定阶段的情况。

下面是代码。

library IEEE;use IEEE.STD_LOGIC_1164.ALL;use IEEE.STD_LOGIC_ARITH.ALL;use IEEE.STD_LOGIC_UNSIGNED.ALL;entity sw_debounce_module isPort ( clk: in STD_LOGIC;rst: in STD_LOGIC;switch : in STD_LOGIC_VECTOR (1downto0);led : out STD_LOGIC_VECTOR (1downto0));end sw_debounce_module;architecture Behavioral of sw_debounce_module issignal tmp : STD_LOGIC_VECTOR (1downto0);signal cnt : INTEGER range0to1000000;constant max : INTEGER :=500000;beginprocess(clk,rst,switch(1),switch(0))beginif(rst = '1') thentmp(1downto0)<="00";cnt <= 0;elseif(switch(0)='1')thenif(cnt <max and clk='1')thencnt <=cnt+1;elsif(cnt = max) thencnt <= 0;end if;if(switch(0)='1')thentmp(0)<=not tmp(0);end if;end if;if(switch(1)='1')thenif(cnt < max and clk='1') thencnt<=cnt+1;elsif(cnt = max) thencnt <= 0;end if;if(switch(1)='1')thentmp(1)<=not tmp(1);end if;end if;end if;end process;led(1downto0)<=tmp(1downto0);end Behavioral;由于时钟频率为50MHZ，延时500000周期即为10ms。

按键消除抖动的措施
按键消除抖动是指在使用电子设备中，当按下按键后可能会出
现的多次触发信号的问题。

为了解决这个问题，可以采取以下措施：
1. 软件滤波，在程序设计中，可以采用软件滤波的方法来消除
按键抖动。

软件滤波可以通过延时、状态机等方式来确保只有真正
的按键按下才会触发相应的操作，而忽略短暂的抖动信号。

2. 硬件滤波，在电路设计中，可以加入电容、电阻等元件来实
现硬件滤波，通过延长按键信号的上升沿或下降沿时间，从而消除
按键抖动带来的干扰。

3. 使用稳定的按键元件，选择质量好、稳定性高的按键元件，
可以减少按键抖动的发生。

4. 金属片设计，在按键设计中，可以添加金属片来增加按键的
稳定性，减少抖动。

5. 硬件消抖器，使用专门的硬件消抖器芯片，这些芯片可以自
动检测和消除按键抖动，提高按键的稳定性。

综上所述，消除按键抖动可以通过软件滤波、硬件滤波、选择稳定的按键元件、金属片设计以及使用硬件消抖器等多种措施来实现。

在实际应用中，可以根据具体情况选择合适的方法或者结合多种方法来解决按键抖动问题。

按键消抖电路的问题及解决方案引言在很多电子设备和系统中，我们经常会遇到按键输入的问题，尤其是当按键被长时间按下或快速频繁按下时，可能会出现按键误触或重复触发的现象。

为了解决这个问题，需要使用按键消抖电路。

按键消抖电路是一种用于解决按键输入中抖动问题的电路，其主要功能是确保每个按键信号只被触发一次。

本文将介绍按键消抖电路可能遇到的问题，并提供相应的解决方案。

问题一：按键抖动按键抖动是指在按键被按下或释放的瞬间，由于机械开关的弹性导致的电气接触不稳定现象。

抖动会导致信号在短时间内多次切换，从而可能引起系统错误触发或功能失效。

解决方案： - 硬件滤波：可以使用外部电容器和电阻器组成的RC电路来进行硬件滤波。

通过适当选择电容和电阻值，可以使抖动信号被滤除，只有稳定的按键信号被传递给后续电路。

- 软件滤波：可以在微控制器或数字逻辑芯片中使用软件滤波算法来处理按键信号。

软件滤波可以通过设置特定的时间窗口，在此期间内检测和记录按键状态变化，并在时间窗口结束时确定按键的最终状态。

这种方式可以有效抑制按键抖动，但需要相应的处理算法支持。

问题二：按键重复触发当按键被长时间按下时，由于机械开关的弹性使得接触点会产生微小的颤动，这可能会导致按键信号以较高频率持续触发，而不是期望的单次触发。

解决方案： - 软件消抖：可以在软件中设置合适的按键触发间隔。

当按键被按下时，记录触发时间，并在下一次检测到按键状态变化时，检查与上次触发时间的间隔是否超过设定的阈值。

如果超过阈值，则认为新的按键触发有效，否则忽略。

这种方式可以防止按键重复触发，但要求相应的处理算法支持。

- 硬件消抖：可以使用SR触发器或者集成了消抖功能的按键开关来进行硬件消抖。

SR触发器可以稳定输入信号，并将其作为触发器的输出，以确保只输出一次触发信号。

问题三：按键失效按键失效是指按键无法产生正确的信号输出。

这可能是由于电路连接不良、开关接触不良或按键磨损等原因导致的。

vivado按键消抖原理按键消抖是指在数字电路中，当按键按下或释放时，由于按键机械开关的特性，会导致电路出现不稳定的信号状态。

这种不稳定状态可能会导致错误的触发，例如出现多次触发或漏触发。

因此，为了确保按键信号的稳定性和可靠性，需要进行按键消抖处理。

按键消抖的原因主要有两个方面。

首先，按键机械开关的接触面存在微小的弹跳现象，当按键按下或释放时，接触面会在短时间内反复接触和分离，导致电路信号出现多次变化。

其次，由于电路中存在的噪声干扰，也会使得按键信号产生抖动。

为了解决按键消抖问题，可以采用硬件和软件两种方法。

硬件方法主要通过添加滤波电路或使用稳定的按键开关来消除按键弹跳现象。

滤波电路可以通过RC电路或者使用专用的按键消抖芯片来实现。

而软件方法主要通过在数字电路中添加按键消抖算法来处理按键信号。

在Vivado中，按键消抖可以通过使用状态机来实现。

状态机是一种用于描述系统行为的模型，可以根据输入信号的状态变化来改变系统的状态和输出。

在按键消抖中，可以使用状态机来检测按键信号的变化，并根据一定的状态转换规则来消除按键弹跳现象。

具体实现时，可以将按键信号作为输入，将按键状态和输出作为状态机的状态和输出。

当按键信号发生变化时，状态机会根据一定的状态转换规则进行状态转换，并输出消抖后的按键信号。

常用的状态转换规则包括按键按下时状态转换为按下状态，按键释放时状态转换为释放状态，以及连续按键时状态不变。

在Vivado中，可以使用Verilog或VHDL等硬件描述语言来编写状态机代码。

首先，需要定义状态机的输入、输出和状态变量，并初始化各个变量的初始值。

然后，需要编写状态转换规则和输出逻辑，根据输入信号的状态变化来改变状态和输出。

最后，需要将状态机代码综合生成对应的逻辑电路，并进行仿真和验证。

总结起来，按键消抖是数字电路设计中常见的问题，为了确保按键信号的稳定性和可靠性，需要进行按键消抖处理。

在Vivado中，可以使用状态机来实现按键消抖，通过定义状态转换规则和输出逻辑，消除按键弹跳现象。

硬件消抖的方法
在硬件设计中，为了处理输入信号中的抖动现象，我们需要采用一些技术来确保稳定的信号传输。

消抖是指通过特定的电路设计或组件选择，去除输入信号中的噪声或干扰，以得到可靠的输入信号。

以下是几种常见的硬件消抖的方法：
1. RC滤波器：RC滤波器是最简单和常见的消抖方法之一。

它由一个电阻和一个电容器组成。

当输入信号发生变化时，电阻和电容器共同作用，使得输入信号的变化平稳过渡。

这种消抖方法适用于低频信号的消抖。

2. 基于Schmitt触发器的消抖：Schmitt触发器是一种具有两个阈值的比较器。

它可以通过调整阈值电压来消除输入信号中的抖动。

当输入信号的幅值超过高阈值时，输出保持高电平；当输入信号的幅值低于低阈值时，输出保持低电平。

这种方法适用于需要阈值控制的数字信号消抖。

3. 状态机消抖：状态机消抖是一种使用状态机来处理输入信号抖动的方法。

通过定义不同的状态和状态转换条件，可以消除输入信号中的短暂抖动。

这种方法适用于处理复杂的输入信号抖动情况，可以提供更高的消抖效果。

4. 使用稳压器：在某些情况下，电源电压的波动可能会导致输入信号的抖动。

使用稳压器可以使电源电压保持稳定，从而减少输入信号的抖动。

这种方法适用于需要稳定电源供电的系统。

综上所述，硬件消抖的方法包括RC滤波器、Schmitt触发器、状态机消抖和使用稳压器等。

根据具体情况选择适合的消抖方法，可以确保系统可靠地处理输入信号，提高整体性能和稳定性。

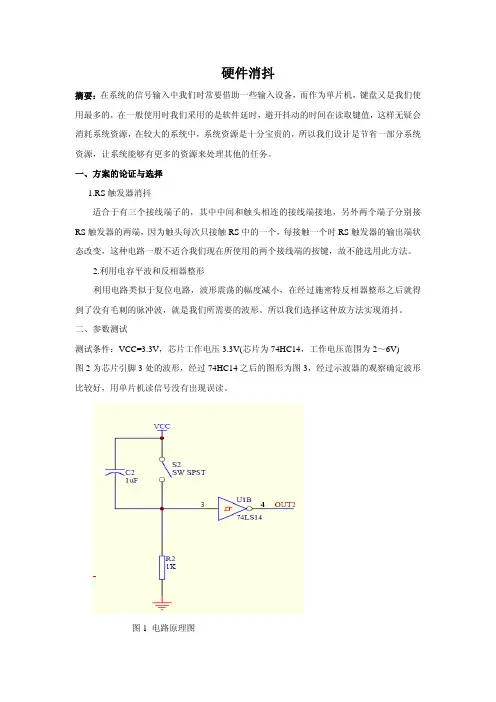

硬件消抖
摘要：在系统的信号输入中我们时常要借助一些输入设备，而作为单片机，键盘又是我们使用最多的，在一般使用时我们采用的是软件延时，避开抖动的时间在读取键值，这样无疑会消耗系统资源，在较大的系统中，系统资源是十分宝贵的，所以我们设计是节省一部分系统资源，让系统能够有更多的资源来处理其他的任务。

一、方案的论证与选择
1.RS触发器消抖
适合于有三个接线端子的，其中中间和触头相连的接线端接地，另外两个端子分别接RS触发器的两端，因为触头每次只接触RS中的一个，每接触一个时RS触发器的输出端状态改变，这种电路一般不适合我们现在所使用的两个接线端的按键，故不能选用此方法。

2.利用电容平波和反相器整形
利用电路类似于复位电路，波形震荡的幅度减小，在经过施密特反相器整形之后就得到了没有毛刺的脉冲波，就是我们所需要的波形。

所以我们选择这种放方法实现消抖。

二、参数测试
测试条件：VCC=3.3V，芯片工作电压3.3V(芯片为74HC14，工作电压范围为2～6V)
图2为芯片引脚3处的波形，经过74HC14之后的图形为图3，经过示波器的观察确定波形比较好，用单片机读信号没有出现误读。

图1 电路原理图
图2 图3。

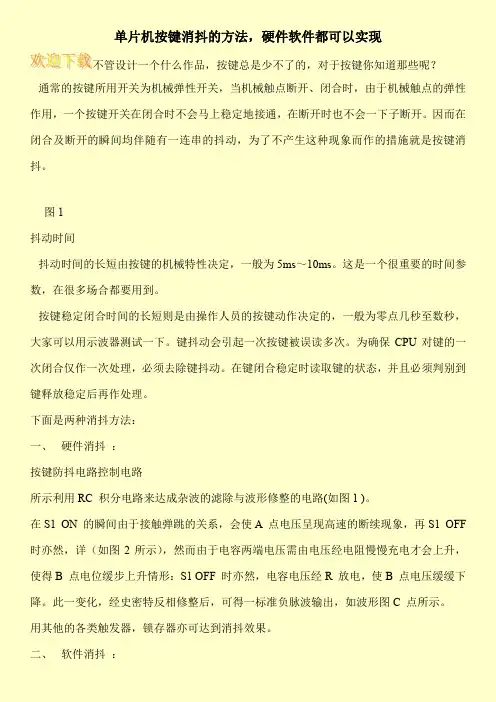

单片机按键消抖的方法，硬件软件都可以实现
不管设计一个什么作品，按键总是少不了的，对于按键你知道那些呢？
通常的按键所用开关为机械弹性开关，当机械触点断开、闭合时，由于机械触点的弹性作用，一个按键开关在闭合时不会马上稳定地接通，在断开时也不会一下子断开。

因而在闭合及断开的瞬间均伴随有一连串的抖动，为了不产生这种现象而作的措施就是按键消抖。

图1
抖动时间
抖动时间的长短由按键的机械特性决定，一般为5ms～10ms。

这是一个很重要的时间参数，在很多场合都要用到。

按键稳定闭合时间的长短则是由操作人员的按键动作决定的，一般为零点几秒至数秒，大家可以用示波器测试一下。

键抖动会引起一次按键被误读多次。

为确保CPU对键的一次闭合仅作一次处理，必须去除键抖动。

在键闭合稳定时读取键的状态，并且必须判别到键释放稳定后再作处理。

下面是两种消抖方法：
一、硬件消抖：
按键防抖电路控制电路
所示利用RC 积分电路来达成杂波的滤除与波形修整的电路(如图1 )。

在S1 ON 的瞬间由于接触弹跳的关系，会使A 点电压呈现高速的断续现象，再S1 OFF 时亦然，详（如图2所示），然而由于电容两端电压需由电压经电阻慢慢充电才会上升，使得B 点电位缓步上升情形：S1 OFF 时亦然，电容电压经R 放电，使B 点电压缓缓下降。

此一变化，经史密特反相修整后，可得一标准负脉波输出，如波形图C 点所示。

用其他的各类触发器，锁存器亦可达到消抖效果。

二、软件消抖：。

按键消抖的原理一、引言在电子设备中，按键是常见的输入方式。

然而，由于按键的机械结构，当按下或松开按键时，会产生机械弹跳现象，导致信号出现多次跳变，这就是所谓的“按键抖动”现象。

为了避免这种现象对电路造成干扰，需要进行按键消抖处理。

二、什么是按键消抖？按键消抖是指在接收到按键信号后，在一定时间内只处理一次信号，并且保证该信号为有效信号。

其目的是消除因机械结构引起的多次跳变信号。

三、按键消抖的原理1. 机械弹跳原理在了解按键消抖原理之前，需要先了解机械弹跳原理。

当按下或松开一个开关时，由于接触面积有限和金属表面不完全平整等因素影响，开关触点会发生不稳定震荡，并在短时间内反复接通和断开。

这种现象称为“机械弹跳”。

2. 软件处理原理软件处理原理是通过程序来实现对按键状态进行检测和判断的方式。

具体实现方法包括：轮询法、中断法、计时法等。

（1）轮询法轮询法是指通过循环检测按键状态的方式来实现按键消抖。

具体实现方法为：在主程序中设置一个循环，不断检测按键状态，当检测到按键被按下时，进行一定的延时后再次检测按键状态，如果依然是按下状态，则判断为有效信号。

（2）中断法中断法是指通过外部中断来实现对按键状态进行检测和判断的方式。

具体实现方法为：将按键连接到微控制器的外部中断引脚上，在程序中设置好相应的中断服务程序，当检测到外部中断信号时，进入相应的中断服务程序进行处理。

（3）计时法计时法是指通过定时器来实现对按键状态进行检测和判断的方式。

具体实现方法为：当检测到按键被按下时，启动定时器并开始计数，在一定时间内只处理一次信号，并保证该信号为有效信号。

四、硬件处理原理硬件处理原理是通过使用电路元件来实现对按键消抖的方式。

具体包括RC滤波器、Schmitt触发器、反相器等。

1. RC滤波器RC滤波器是将电容和电阻组合在一起，利用电容的充放电特性实现对信号的滤波。

当按键被按下时，由于电容的充放电时间常数较长，可以使机械弹跳信号被滤除。

单片机按键去抖原理在单片机系统中，按键的应用非常广泛，无论是控制还是交互，经常需要使用按键来进行操作。

然而，由于按键的特性，往往会带来按键抖动的现象，这就需要对按键进行去抖处理。

本文将详细介绍单片机按键去抖的原理和方法。

1.按键抖动的原因及影响因素按键抖动是指按下或释放按键时，按键触点会产生不稳定的接触，导致按键信号在短时间内多次切换，造成系统误判。

按键抖动的原因主要有以下几点：(1)按键机械结构问题：按键存在接触不良、触点弹簧不稳定等机械问题，会导致接触突变。

(2)外部干扰：如按键线路附近的磁场、电源干扰等，会引发按键误触。

(3)按键的弹性和灵敏度：按键材料和设计的不同，会导致按键的弹性和灵敏度不一致，进而引发抖动。

按键抖动会带来以下几个问题：(1)误判：按键抖动会使系统误判按键的按下或释放，导致错误的逻辑操作。

(2)数据错误：抖动会造成按键信号的短时间内多次切换，可能导致数据传输错误、丢失等问题。

(3)系统性能下降：由于抖动会产生大量的开关信号，会占用系统资源，影响系统的运行速度和响应时间。

2.去抖的原理去抖的原理是通过软件或硬件的方式对按键信号进行滤波，消除了按键抖动信号，从而得到稳定的按键信号。

软件去抖的原理是通过软件算法对按键信号进行处理，主要有两种方法：软件延时去抖和状态机去抖。

(1)软件延时去抖：软件延时去抖的原理是在按键按下后，通过添加延时来屏蔽抖动信号。

当检测到按键按下后，先延时一段时间，并再次检测按键的状态，如果按键仍然处于按下状态，则确认按键按下有效。

软件延时去抖的优点是简单易行，只需通过软件延时来实现，无需额外的硬件支持。

缺点是实现的延时时间需要适当，过短容易漏掉有效按键，过长则会增加系统响应时间。

(2)状态机去抖：状态机去抖的原理是通过状态变化来屏蔽抖动信号。

状态机的设计是基于按键的状态转换，当按键按下时，状态变为按下状态；当按键释放时，状态变为释放状态。

只有在状态转换时，才认定按键按下或释放为有效信号。

无延时消抖的基本原理
无延时消抖技术通常通过硬件电路设计来实现，不依赖于软件延迟。

无延时消抖的基本原理是在按键电路中添加特定的滤波器或稳定器，如RC低通滤波器、施密特触发器等，它们能够去除电信号中的噪声，使得微控制器或其他电子设备接收到的按键信号是干净、稳定的。

具体来说：
1. RC低通滤波器：在按键电路中加入一个电阻和一个电容并联构成低通滤波器，可以平滑输出波形，消除抖动。

当按键动作发生时，由于电容充放电需要一定时间，因此短时间内的信号抖动将被滤除。

2. 施密特触发器：施密特触发器有两个阈值，即上升阈值和下降阈值。

只有当输入信号超过上升阈值或下降至下降阈值时，输出才会切换状态。

这种双阈值特性使其对输入信号的噪声具有很好的抗扰性，从而有效地消除了抖动。

3. 专用消抖IC：一些集成电路芯片专门设计用于消除开关和按键抖动，内部集成了滤波电路，可以直接替换传统的机械开关实现无延迟消抖效果。

4. 微分电路：利用微分电路可以检测信号的快速变化，而按键的抖动通常伴随着快速变化的信号边缘，通过微分电路可以识别出这些变化并将其滤除。

无延时消抖的目的是确保按键信号在被微控制器读取之前就已经是稳定的状态，避免了因软件引入额外延时而导致的响应延迟问题。

verilog按键消抖原理（原创版）目录1.Verilog 简介2.按键消抖的概念3.按键消抖的实现原理4.实际应用中的按键消抖设计5.总结正文【1.Verilog 简介】Verilog 是一种硬件描述语言，主要用于数字系统硬件的描述、模拟和验证。

在数字电路设计和 FPGA 开发领域，Verilog 被广泛应用。

通过Verilog，设计人员可以对硬件电路进行建模、模拟和验证，以确保设计满足性能要求。

【2.按键消抖的概念】按键消抖，又称按键去抖，是一种在按键输入过程中消除误触发的技术。

在实际应用中，按键输入可能会受到噪声、抖动等因素的影响，导致误触发。

按键消抖的目的就是消除这些干扰，确保按键输入的准确性。

【3.按键消抖的实现原理】按键消抖的实现原理主要有两种：软件消抖和硬件消抖。

（1）软件消抖：软件消抖是通过程序算法实现的。

在按键触发时，程序会检测按键触发信号是否满足一定的条件，例如连续触发次数、触发时间间隔等。

如果满足条件，则认为这是一个有效的按键触发，否则不予响应。

（2）硬件消抖：硬件消抖是通过硬件电路实现的。

硬件消抖电路通常包括滤波器、延迟器等组件。

当按键触发信号输入时，滤波器会滤除噪声，延迟器会消除触发信号的抖动，从而保证输出信号的稳定性。

【4.实际应用中的按键消抖设计】在实际应用中，按键消抖设计需要考虑多种因素，如按键触发信号的噪声、抖动特性，系统的响应速度等。

为了实现高效、可靠的按键消抖，设计人员需要对这些因素进行综合考虑，选择合适的消抖方案。

【5.总结】按键消抖是一种重要的技术，可以有效消除按键输入中的误触发，提高系统的稳定性和可靠性。

为什么要进行按键消抖按键消抖通常的按键所用开关为机械弹性开关，当机械触点断开、闭合时，由于机械触点的弹性作用，一个按键开关在闭合时不会马上稳定地接通，在断开时也不会一下子断开。

因而在闭合及断开的瞬间均伴随有一连串的抖动，为了不产生这种现象而作的措施就是按键消抖。

按键的抖动对于人类来说是感觉不到的，但对单片机来说，则是完全可以感应到的，而且还是一个很"漫长"的过程，因为单片机处理的速度在"微秒"级，而按键抖动的时间至少在“毫秒"级。

一次按键动作的电平波形如下图。

存在抖动现象，其前后沿抖动时间一般在5ms-10ms之间。

由于单片机运行速度非常快，经过A时刻的时候会检测到低电平判断按键被按下。

当到了B时刻的时候，单片机同样会检测到高电平，误以为松开按键，然后又到了C时刻检测到低电平，判断到按键被按下。

周而复始，在5-1Oms内可能会出现很多次按下的动作，每一次按键的动作判断的次数都不相同。

按键闭合或者释放稳定时再读取按键的状态。

硬件消抖电路硬件消抖一般有两种实现方式:ORS触发器O电谷滤波RS触发器利用RS触发器来吸收按键的抖动。

一旦有键按下，触发器立即翻转，触电的抖动便不会再对输出产生影响，按键释放时也一样。

RS触发电路消抖电路图如下。

电容滤波将电容并联在按键的两端，利用电容的放电的延时特性。

将产生抖动的电平通过电容吸收掉。

从而达到消抖的作用，电容消抖电路图如下图所示。

3V3Keyl6Slsw-PBzzLcι'O.IuFGND总结实际上，在没有MCU的情况下，对按键进行消抖通常是通过硬件消抖电路来实现。

而在嵌入式开发中，大多数情况下都是通过程序来实现按键消抖。

简单说就是加合适的延迟，显然这实现成本要比硬件电路方式低得多。

实验5 按键消抖1. 实验目的1. 掌握QuartusII的硬件描述语言设计方法2. 了解同步计数器的原理及应用3. 设计一个带使能输入、进位输出及同步清零的增1四位N (N<16)进制同步计数器2. 准备知识在按键使用的过程中，常常遇到按键抖动的问题，开关在闭合（断开）的瞬间，不能一接触就一直保持导通（断开），因为开关的机械特性，重要经历接触－断开－再接触－再断开，最终稳定在接触位置，这就是开关的抖动，即虽然只是按下按键一次然后放掉，结果在按键信号稳定前后，竟出现了一些不该存在的噪声，这样就会引起电路的误动作。

在很多应用按键的场合，要求具有消抖措施。

按键抖动与开关的机械特性有关，其抖动期一般为5-10ms。

图5.1 按键电平抖动示意图按键的消除抖动分为硬件消除抖动和软件消除抖动。

硬件消除抖动一般采用滤波的方法，通常在按键两端并联一个1~10u左右的电容，有时这样也不能完全消除按键的抖动。

软件消除抖动的方法有多种，常用的是延时扫描和定时器扫描。

延时扫描其原理为：检测到按键操作后延时一端时间(如10ms)后，再检测是否为仍然为同样的按键操作状态，如果相同，就认为是进行了按键操作，然后对该操作进行相应的处理。

定时器扫描的原理是：每隔一端时间(几毫秒)扫描一次键盘，如果连续两次(或3次)的所获得的按键状态相同，就输出按键状态，然后再对这种按键状态进行处理，这里的扫描时间间隔和连续判断按键状态的次数是有关系的，一般总时间要大于按键的抖动期。

如果总时间太长，则感觉按键迟钝，太短可能不能完全消除抖动，要根据实际的情况合适的选择。

在实际电路设计中，经常采用的是软硬件相结合对按键进行消除抖动的处理方法。

本实验采用的方法：实验箱按键的硬件电路是共阳极电路，按下按键时输出到FPGA管脚的电平为低电平，松开按键时为高电平。

我们采用5ms的定时器扫描FPGA管脚电平，如果连续3次为低电平时，存储连续按键状态的次数CNT的值加1，直到该计数值等于10（或再大一些），就不再累加(防止长按该值溢出而重新计数)，此时认为按键已稳定，输出按键操作标志；在该过程中，一旦FPGA管脚电平为低电平就对CNT复位清零并同时对按键操作标志位复位，即一个异步复位。

单片机消除按键抖动的方法
单片机中，当按键被按下时，可能会出现按键抖动的现象，即按下按键后，按键会不断地重复触发，导致程序的不稳定性等问题。

为了消除按键抖动，可以采取以下方法：
1. 软件消抖法：在程序中通过延时、多次采样等方法，对按键
进行去抖处理。

但这种方法需要占用一定的CPU资源，容易影响程序的稳定性和响应速度。

2. 硬件消抖法：通过外部电路对按键进行去抖处理，如添加 RC 滤波器、加电容等组合电路，可稳定按键的电平信号，避免按键的震动和干扰。

3. 系统延时法：在按键按下后，延时一段时间再读取按键的状态，可消除按键的抖动。

但这种方法需要根据实际情况设置合适的延时时间，否则会影响系统的响应速度。

4. 确认法：在按键按下后，通过程序对按键的状态进行多次确认，只有当确认多次读取的状态一致时，才认为按键的状态是有效的。

这种方法需要设置合适的确认次数和时间，才能达到较好的去抖效果。

总之，消除按键抖动是单片机程序开发中的一个重要问题，需要根据实际情况选择合适的去抖方案，保证程序的稳定性和可靠性。

- 1 -。

按键消抖的原理引言按键消抖是电子设备中常见的一种技术处理方式，用于解决按键在按下或松开时可能出现的多次触发的问题。

本文将介绍按键消抖的原理、常见的实现方法以及应用场景。

什么是按键消抖？当我们按下或松开一个物理按键时，由于按键弹性或机械性能的原因，按键可能会在短时间内多次切换状态。

这种多次切换状态的现象被称为按键抖动。

按键消抖的目的是通过软件或硬件的方式，保证在按下或松开一个按键时，系统只识别一次按键操作，而不是多次。

按键消抖的原理按键消抖的原理是通过延时和状态稳定来处理按键信号。

通常情况下，按键的信号变化是非常快速的，因此需要通过延时来等待按键信号稳定。

延时的时间设置要根据按键的特性及使用环境而定，一般情况下，10毫秒的延时已经足够。

具体的按键消抖原理如下： 1. 监测按键状态：通过采集按键的电压信号或连接处的电流变化，检测按键的状态。

2. 检测按键抖动：将检测到的按键状态与先前的状态进行比较，判断是否出现按键抖动。

3. 延时处理：当检测到按键状态发生变化时，延时一段时间，等待按键信号稳定。

这段时间的长短要根据按键的特性和使用环境来决定。

4. 状态稳定判断：在延时过后，再次检测按键的状态，如果按键状态仍然保持稳定，则判断为有效的按键操作。

常见的按键消抖实现方法为了实现按键消抖，有多种方法可供选择，下面介绍几种常见的实现方式：软件消抖软件消抖是通过编程的方式来实现按键消抖的。

具体步骤如下： 1. 监测按键状态：在软件中定时采集按键状态。

2. 判断按键状态变化：将采集到的按键状态与先前的状态进行比较，判断是否出现按键抖动。

3. 延时处理：在检测到按键状态变化后，延时一段时间，等待按键信号稳定。

这段时间的长短要根据按键的特性和使用环境来决定。

4. 状态稳定判断：在延时过后，再次检测按键的状态，如果按键状态仍然保持稳定，则判断为有效的按键操作。

硬件消抖硬件消抖是通过电路设计来实现按键消抖的。

按键消抖的原理按键消抖是指在按键被按下或松开时，因按键触点的弹性以及机械结构原因，导致按键信号在短时间内频繁抖动，从而产生多次触发信号的现象。

为了有效避免按键抖动对系统带来的干扰和误操作，需要进行按键消抖处理。

按键消抖的原理主要包括硬件消抖和软件消抖两种方式。

硬件消抖是通过在按键电路中添加外部元件实现的。

常见的硬件消抖方式包括使用电容、电感或者滤波器等元件，通过延迟、滤波或者稳定电平等方式来消除按键抖动信号。

电容消抖的原理是利用电容的充放电特性，将抖动的信号通过电容进行延时处理，从而产生稳定的按键触发信号。

电感消抖则是利用电感的滤波特性，通过电感对抖动信号进行滤波处理，从而获得稳定的按键信号。

而滤波器消抖则是通过在电路中加入滤波器元件，对抖动信号进行滤波处理，使得按键信号变得稳定可靠。

硬件消抖的优点是简单可靠，但缺点在于需要占用额外的电路资源和成本，且对于信号干扰抑制能力有一定的限制。

软件消抖是通过程序算法来实现的，常见的软件消抖方式包括延时消抖、状态机消抖和计数器消抖等。

延时消抖的原理是在按键按下后通过一个设定的延时时间来判断按键的有效触发，若在延时时间内未出现抖动信号，则判定为有效触发信号。

状态机消抖是通过设定按键的状态机来判断有效触发信号，只有在按键状态经过一定的稳定转换后才判断为有效触发。

计数器消抖则是通过设定一个计数器，在计数器计数达到一定次数后才判断为有效触发信号。

软件消抖的优点是不需要额外的硬件资源，可灵活性高，但缺点在于需要占用系统的处理器资源和对于时间精度的要求较高。

在实际应用中，通常会结合硬件消抖和软件消抖来实现按键的稳定触发。

例如在按键电路中加入电容滤波器来消除抖动信号，同时在系统程序中采用延时消抖或状态机消抖算法来进一步确保按键信号的稳定可靠。

这样既能保证按键信号的稳定触发，又能兼顾系统的资源和成本。

综上所述，按键消抖是通过硬件或者软件手段对按键信号进行处理，消除由按键触点的弹性抖动引起的干扰信号，从而获得稳定的按键触发信号。

FPGA（现场可编程门阵列）是一种可按照用户需求重新配置其硬件资源的可编程硅芯片。

在数字电路中，按键消抖 (Debounce) 是一个非常常见但重要的问题，因为机械按钮在按下和释放时会产生不稳定的信号。

为了解决这个问题，我们需要消除机械按键所产生的抖动信号。

消抖的原理是为输入信号添加处理和判断逻辑，将抖动视为一个单位的无效信号，从而过滤有问题的输入信号。

针对 FPGA，常用的按键消抖方法有以下两种：1. **计数器方法 (Counter Method)**这种方法检测按键输入是否持续一定时间内（假设我们使用n 个时钟周期）保持稳定。

如果输入持续稳定，则将其作为有效输入信号。

通过计数器实现的消抖具备可配置的消抖时间，从而适应各种不同类型的按键。

以下是计数器消抖方法的大致步骤：1. 初始化一个 n 位计数器。

2. 如果按键输入保持稳定（按下或释放），计数器增加，否则计数器清零。

3. 当计数器达到预定的阈值时，改变按键的状态（按下或释放）。

4. **移位寄存器方法 (Shift Register Method)**其实现原理是将多个连续的抖动信号视为一个有效输入，适用于按键抖动时间较短的场景。

以下是移位寄存器消抖方法的大致步骤：1. 初始化一个 n 位移位寄存器。

2. 每个时钟周期将输入信号添加到移位寄存器的低位（或高位），同时向右（或左）移动一位。

3. 当移位寄存器中所有位的值都相同（全为 0 或全为 1）时，认为信号稳定，将其视为有效输入信号。

在消抖方法的选择上，实际应用要考虑系统性能、消抖精度、按键抖动时间等因素。

简单的消抖算法可能只跟踪按键的状态改变，而更高级的算法可以检测按键被按下并保持的持续时间，从而在功能上更灵活。

verilog按键消抖原理
摘要：
1.按键消抖的原理
2.按键消抖的方法
3.基于Verilog 的按键消抖设计
4.结论
正文：
一、按键消抖的原理
按键消抖是指在按键输入过程中，由于按键机械特性和电路特性的影响，导致按键在按下或松开时，信号电平会在一段时间内发生抖动。

为了消除这种抖动，需要采用一定的方法来确认按键输入的稳定性，这就是按键消抖。

二、按键消抖的方法
常见的按键消抖方法有以下几种：
1.硬件消抖：通过硬件电路实现消抖，如使用滤波器、RC 电路等。

2.软件消抖：通过软件算法实现消抖，如使用计数器、计时器等。

3.结合硬件和软件消抖：既使用硬件电路，也使用软件算法来实现消抖。

三、基于Verilog 的按键消抖设计
基于Verilog 的按键消抖设计可以分为以下几个步骤：
1.输入信号处理：对输入的按键信号进行采样，并转化为数字信号。

2.计数器：使用计数器来统计按键信号的持续时间，以判断按键是否稳定。

3.状态判断：根据计数器的计数值来判断按键是按下还是松开。

4.输出信号处理：将判断结果输出，以控制其他电路或设备。

四、结论
按键消抖是电子设备中常见的一种技术，它可以有效地消除按键输入过程中的抖动，提高系统的稳定性和可靠性。
