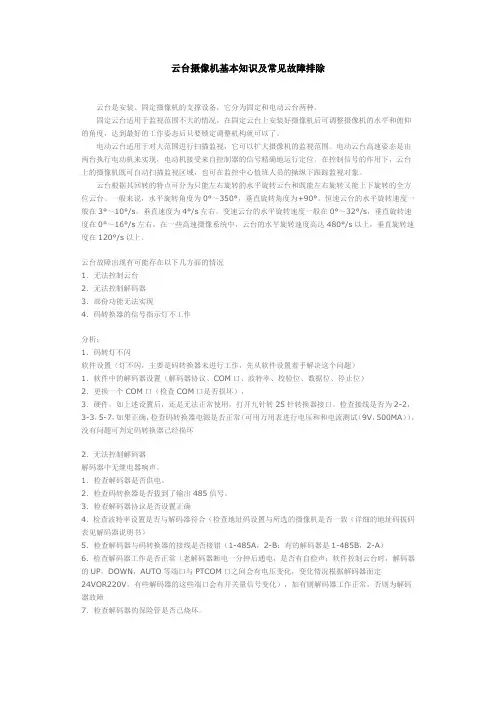

云台控制基本知识以及测试注意项

相机云台使用入门技巧相机云台是一种用于稳定和控制相机运动的设备，它可以帮助摄影师拍摄更加稳定、平滑的视频和照片。

然而，对于初次使用相机云台的人来说，可能会感到困惑和不知道如何开始。

在本文中，我们将为您提供一些相机云台使用的入门技巧，希望能够帮助您更好地使用相机云台。

首先，了解相机云台的工作原理是很重要的。

相机云台通常由两部分组成：云台和控制器。

云台是用来支撑相机的装置，它可以通过摇杆或按钮来控制相机的倾斜和旋转。

控制器则是用来操作云台的设备，通过控制器，您可以远程控制相机运动，调整云台的平衡，设置速度和运动路径等。

其次，确保您的相机与云台相匹配是很重要的。

不同的云台适用于不同类型的相机，因此在购买云台之前，请确保它适用于您的相机型号。

此外，还要注意云台的最大承重量，确保它能够承受您相机的重量。

如果您不确定选择哪种云台，可以咨询专业人士或查阅相关的购买指南。

接下来，调整云台的平衡是使用相机云台的关键。

当相机没有正确平衡时，云台会受到额外的压力，从而导致运动不平滑或云台失衡。

要调整云台的平衡，首先解锁云台，并将相机放在云台上。

然后，根据相机的重心，调整云台的前后和左右平衡。

最后，锁定云台并确保相机稳定。

如果云台配备了水平仪，您可以使用它来帮助您调整云台的水平。

在使用相机云台时，掌握摇杆和按钮的操作是很重要的。

不同的相机云台可以有不同的操作方式，因此在使用之前，最好阅读云台的使用手册，了解每个按钮和摇杆的功能。

一般来说，通过摇杆可以控制相机的倾斜和旋转方向，通过按钮可以选择不同的速度和运动模式。

最后，练习和熟悉相机云台的使用是必要的。

相机云台的操作可能需要一些技巧和技巧，所以在实际拍摄之前，最好先进行一些练习。

您可以测试云台的运动平稳性，尝试不同的运动路径和速度，以找到最适合您的拍摄需求的设置。

总之，相机云台是一种很有用的摄影工具，可以帮助摄影师拍摄更加稳定、平滑的视频和照片。

通过了解工作原理，确保相机与云台相匹配，调整云台的平衡，掌握摇杆和按钮的操作，以及进行练习和熟悉使用，您将能够更好地使用相机云台并提升您的摄影技巧。

1、现象、问题描述对外开局或调试过程中经常会碰到 EC 无法控制云台的问题,软件界面下发命令,云台没有丝毫响应, 或者响应不灵敏, 每次都要花费大量时间定位。

下面就此类问题定位方法作个小结。

2、云台问题定位方法方法一:检查接线,云台控制线 AB 线是否接反,波特率、地址码、云台协议是否设置正确。

波特率、地址码、云台协议(通常是 Pelco_D或 Pelco_P通过云台内部控制电路板上的拨码开关设置, 一般需要拆开云台, 云台用户手册有详细图示说明。

还有一个简单的方法云台上电自检时会通过视频显示自身的这些参数。

我司软件界面上需要与其配置一致。

方法二:如果接线和参数设置都确认 ok ,要先排除云台本身问题。

可以用 RS485键盘直接接云台是否可以正常控制。

如果没有键盘,可以通过 PC 机串口接 RS232/RS485转换器再连接云台,通过 PC 的串口下发云台控制指令, RS232/RS485转换器将 232电平转化成 485电平进而控制云台 (见下图图示。

PC 下发云台控制指令的小软件可以用串口调试助手 (见附件 , 也可以用自行编写的云台控制程序(见附件 (监控产品软件人员自行编写了“云台测试程序”,定位问题十分好用。

方法三:如果云台一切正常, 此时需要确认设备发给云台的控制协议指令是否正确。

将 EC 的 485线缆接 RS232/RS485转换器将 485电平转化成 232电平, 再将转换器连到 PC 上 (见下图图示 ,用 PC 的串口调试助手接收指令进行比对。

如果此时指令不正确,可以通过抓包确认哪一步出错。

方法四:如果方法三串口没有接收到指令, 需要通过示波器测量 AB 信号, 是否有信号电平变化, A-B的电压是否大于 200mv 。

根据 485协议,当在接收端 A-B 之间有大于 +200mV的电平时, 输出为正逻辑电平;小于 -200mV 时,输出为负逻辑电平。

如果排除方法一接线或设置问题后,接口没有信号,或信号电平异常,则通常是EC 的 485接口硬件故障,此时需要检查单板电路进行一级级硬件故障排除定位。

RS485/云台控制（PTZ）学习文档zxf一.项目任务：在linux环境下通过RS485串口实现对云台镜头的各种控制（包括摄像头的打开，关闭，各个方向的运动及运动速度，预设点，自动扫描，变倍，调焦，光圈，视角宽窄等等的各项控制）。

二.学习步骤1.验证串口，云台等硬件考虑先在windows环境下运行串口调试精灵等软件，采用RS232-RS485的接口转换器将PC机与云台相连，通过串口调试精灵向云台发送命令（根据具体云台所采用的协议pelco-d或是pelco-p），验证云台能否正常工作，以保证后续工作顺利进行。

2.熟悉linux下的串口编程串口是电脑上一种很通用设备通信的协议，常用PC机上包含的是RS232规格的串口，当然，除了RS232 ，还有RS485和RS422两种规格，用于不同的设备通信；linux环境下万物皆文件，都是文档，串口是设备文档，配置好后，其他东西就当成文档进行操作。

串口编程中比较重要的是串口的设置，需要配置的部分包括波特率，数据位，停止位，奇偶校验等。

关于linux下串口设置的例子和程序网上有很多，而且基本上内容大同小异。

可以采用如下方法来验证自己在linux下的串口程序：准备PC机两台（一台装Linux系统，另一台装windows即可），用串口线分别和两台计算机的串口相连，在windows机下运行串口调试软件，并打开com1（linux下对应串口ttyS0）等待操作。

在linux机下运行自己的串口程序，注意打开的串口和波特率，校验位等设置要和windows机一致，可以将自己的串口程序运行在接收数据状态，并打印信息，在windows机下用串口调试精灵发送数据，验证在linux机下接受是否正确，同样可以验证发送数据是否正确。

关于串口设置程序：1. 配置波特率：注意每台机器都有输出输入接收信息的速度，所以用cfsetispeed和cfsetospeed来分别设置。

Linux串口设置过程中有一个非常重要的结构体struct termios ，它包括了串口端的任何配置，在termios.h中被定义。

无人机云台控制是无人机飞行中一项重要的技能，它涉及到对无人机摄像头的控制，从而实现对飞行中画面稳定、调整和拍摄效果的控制。

以下是一些无人机飞行中的云台控制技巧与实例：技巧一：熟悉云台操作界面首先，你需要熟悉你的无人机的云台控制界面。

大多数无人机都配备有专门的云台控制按钮，通常包括旋转、推拉、变焦等操作。

确保你清楚这些按钮的功能和使用方法。

技巧二：注意飞行高度和速度飞行高度和速度会影响画面的稳定性。

在低速和低高度时，云台更有可能出现抖动。

因此，在飞行时应尽量保持匀速前进，并保持足够的高度以保证画面稳定。

技巧三：合理使用云台控制模式大多数无人机都提供多种云台控制模式，如自动模式、运动模式、风景模式等。

根据需要选择合适的模式，可以获得更好的拍摄效果。

例如，在拍摄运动场景时，应选择运动模式，以获得更稳定的画面。

技巧四：注意风力影响风力会直接影响画面的稳定性。

在风力较大时，应适当增强云台力度，或调整飞行高度以减少风力影响。

实例一：稳定画面拍摄户外活动假设你正在拍摄一场户外运动比赛，希望通过无人机拍摄稳定的画面。

首先，你需要熟悉你的无人机的云台控制界面。

在此例中，你的无人机提供了多种云台控制模式，如自动模式、运动模式和风景模式。

你选择了运动模式，并调整了飞行高度以适应风力影响。

在拍摄过程中，你不断调整云台力度，以确保画面稳定。

最终，你成功地记录下了比赛的精彩瞬间。

实例二：利用云台控制拍摄夜景夜晚的城市景色非常适合通过无人机拍摄。

在此例中，你需要合理使用云台控制模式和调整飞行高度和速度以适应低光环境。

你选择了风景模式并适当增强了云台力度，以获得更稳定的画面。

在飞行过程中，你不断调整飞行高度和速度，以适应城市灯光的变化，并确保画面稳定。

最终，你成功地记录下了夜晚城市的美丽景色。

总结：熟练掌握无人机云台控制技巧对于拍摄高质量的画面非常重要。

通过熟悉操作界面、注意飞行高度和速度、合理使用控制模式以及注意风力影响等技巧，可以获得更稳定的画面效果。

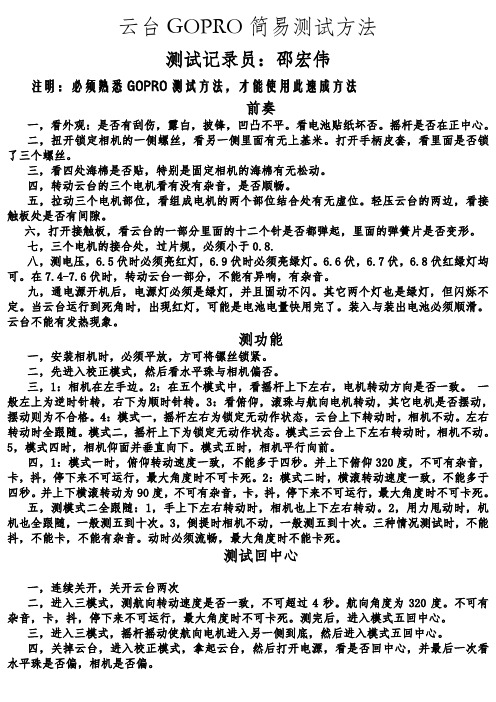

云台GOPRO简易测试方法测试记录员：邵宏伟注明：必须熟悉GOPRO测试方法，才能使用此速成方法前奏一，看外观：是否有刮伤，露白，披锋，凹凸不平。

看电池贴纸坏否。

摇杆是否在正中心。

二，扭开锁定相机的一侧螺丝，看另一侧里面有无上基米。

打开手柄皮套，看里面是否锁了三个螺丝。

三，看四处海棉是否贴，特别是固定相机的海棉有无松动。

四，转动云台的三个电机看有没有杂音，是否顺畅。

五，拉动三个电机部位，看组成电机的两个部位结合处有无虚位。

轻压云台的两边，看接触板处是否有间隙。

六，打开接触板，看云台的一部分里面的十二个针是否都弹起，里面的弹簧片是否变形。

七，三个电机的接合处，过片规，必须小于0.8.八，测电压，6.5伏时必须亮红灯，6.9伏时必须亮绿灯。

6.6伏，6.7伏，6.8伏红绿灯均可。

在7.4-7.6伏时，转动云台一部分，不能有异响，有杂音。

九，通电源开机后，电源灯必须是绿灯，并且固动不闪。

其它两个灯也是绿灯，但闪烁不定。

当云台运行到死角时，出现红灯，可能是电池电量快用完了。

装入与装出电池必须顺滑。

云台不能有发热现象。

测功能一，安装相机时，必须平放，方可将镙丝锁紧。

二，先进入校正模式，然后看水平珠与相机偏否。

三，1：相机在左手边。

2：在五个模式中，看摇杆上下左右，电机转动方向是否一致。

一般左上为逆时针转，右下为顺时针转。

3：看俯仰，滚珠与航向电机转动，其它电机是否摆动，摆动则为不合格。

4：模式一，摇杆左右为锁定无动作状态，云台上下转动时，相机不动。

左右转动时全跟随。

模式二，摇杆上下为锁定无动作状态。

模式三云台上下左右转动时，相机不动。

5，模式四时，相机仰面并垂直向下。

模式五时，相机平行向前。

四，1：模式一时，俯仰转动速度一致，不能多于四秒。

并上下俯仰320度，不可有杂音，卡，抖，停下来不可运行，最大角度时不可卡死。

2：模式二时，横滚转动速度一致，不能多于四秒。

并上下横滚转动为90度，不可有杂音，卡，抖，停下来不可运行，最大角度时不可卡死。

轻松搞定云台控制特性专题级：轻松搞定云台控制杭州华三通信技术有限公司杭州华三通信技第1页,轻松搞定云台控制特性专题级：修订记录轻松搞定云台专题关键词：云台控制、电平、串口、RS485/232摘要：在监控项目中经常会存在云台控制的各种各样的问题，有云台不能控制，有能控制其中几个命令，有的只能控制时响应很慢等，这些问题基本困扰了很多项目，但遇到类似问题，我们一步步着手分析，问题就能迎刃而解目录1 准备工具 (3)2 准备测试程序 (3)2.1 云台控制小程序 (3)2.2 串口调试助手 (3)2.3 Ptz_cli (3)2.4 抓包工具 (3)3 测试步骤 (3)3.1 基本参数确认 (4)3.1.1 云台自身设置 (4)3.1.2 云台接入平台 (6)3.1.3 平台本身设置： (7)4 云台控制问题排查方法 (10)4.1 排查基本思路 (10)4.2 其他情况说明： (14)5 典型云台控制案例 (17)5.1 某某河口软件园松下球机控制问题 (17)5.2 某某景区嘉杰球机控制问题 (19)5.3 某某卷烟厂球机控制问题 (21)1 准备工具菜鸟级：RS485/232（另备网线嵌，螺丝刀、水晶头、网线等如果工程设备、球机说明书）专业级：万用表骨灰级：示波器2 准备测试程序2.1 云台控制小程序2.2 串口调试助手2.3 Ptz_cli2.4 抓包工具3 测试步骤3.1 基本参数确认3.1.1 云台自身设置1. 设置云台地址码波特率，具体参照云台说明书，每个厂家，每个型号可能都不一样2. 设置完后云台上电，并把云台的视频信号分接到显示器上，这时会显示云台的相应的设置信息：图1 云台自身参数3. 使用RS485/232调试小工具进行调试，接入方式：云台的A,B线分别接入到RS485/232模块的RS485+,RS485-上，RS485/232的RS232接口接入到PC机的COM口上。

接入方式入下图：在PC机上开启云台控制小程序：进行对云台本身控制测试：注意：图2波特率和图1的通讯速率对应，图2云台协议和图1的控制协议对应，图2地址码和图1的设备地址码对应，另外云台测试程序目前支持pelco－p,pelco-d协议，而且对于pelco-p协议，如果设备地址码为2,则对应的云台测试程序的地址码需要减1图2 云台控制小程序通过PC＋RS232/485模块控制云台，主要是测试a云台云台本身是否正常工作b 云台云台的接线方式控制线是否正常3.1.2 云台接入平台1. 接入方式云台一般直接和我司编码器的RS485接口相连，连接时云台控制线的连接要求如下：连接RS485接口时要求T+与R+短接、T-与R-短接，如0所示。

云台正确操作方法
1.先调整云台的水平，使用水平仪或其他工具测量，以确保云台水平。

2.将摄像机安装在云台上，确保摄像机与云台的安装稳固，正确固定各种连接部件。

3.连接控制器，确保控制器和云台能够正常通信。

4.开启电源并打开控制器。

5.使用控制器控制云台水平和垂直运动，设置云台的运动速度。

6.使用控制器上的按钮或手柄控制云台的方向和移动，确保摄像机能够捕捉到所需的图像和视频。

7.在使用云台时，始终注意安全。

当云台移动时，人员应该远离云台，以避免意外伤害。

8.在操作完毕后，关闭电源并保护云台。

如果需要重新安装或移动云台，重新开始以上步骤。

云台使用技巧
云台是一种能够稳定相机或摄像机的装置，具备旋转、俯仰、横向平移、轴向平移等功能。

在摄影摄像过程中，掌握云台的使用技巧是非常重要的。

下面就介绍一些云台的使用技巧。

首先，要掌握云台的基本操作。

云台通常配有遥控器，可以通过遥控器来控制云台的运动。

在操作云台时，要轻而稳地操作，避免突然变动，以保持画面的稳定性。

其次，要注意云台的平衡。

在使用云台之前，需要将相机或摄像机与云台进行平衡调整，以确保云台在使用过程中不会因为偏重而失去平衡，影响稳定性和操作性。

另外，要注意云台的运动轨迹。

云台的旋转、俯仰、横向平移、轴向平移等功能可以让相机或摄像机拍摄到不同的角度和视角。

在进行拍摄时，可以通过改变云台的运动轨迹来实现画面的流畅转场或特效效果。

此外，要掌握云台的运动速度。

根据拍摄需求，可以通过调整云台的运动速度来控制画面的动态感。

在拍摄较为缓慢的场景时，可以适当减慢云台的运动速度，以保持画面的平稳；在拍摄较快节奏的场景时，可以适当加快云台的运动速度，以跟随拍摄对象。

最后，要注意云台的稳定性。

在使用云台进行拍摄时，云台的稳定性非常重要。

可以通过在云台的底座上加重或加固，或者使用三脚架等器材来提高云台的稳定性。

此外，要避免将云台
放置在不平衡或不稳定的地面上，以免发生意外。

总之，掌握云台的使用技巧对于拍摄工作者来说非常重要。

通过灵活运用云台的功能，可以实现更多样化、创意化的拍摄效果。

在实际使用过程中，还需结合具体的拍摄需求和场景来灵活应用云台的功能，以达到最佳的拍摄效果。

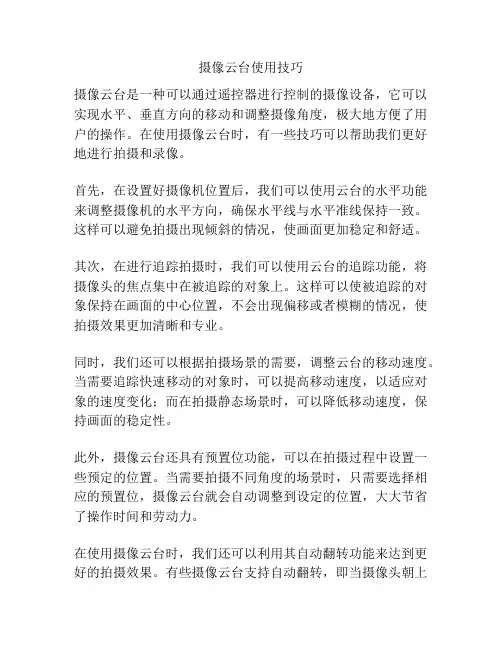

摄像云台使用技巧摄像云台是一种可以通过遥控器进行控制的摄像设备，它可以实现水平、垂直方向的移动和调整摄像角度，极大地方便了用户的操作。

在使用摄像云台时，有一些技巧可以帮助我们更好地进行拍摄和录像。

首先，在设置好摄像机位置后，我们可以使用云台的水平功能来调整摄像机的水平方向，确保水平线与水平准线保持一致。

这样可以避免拍摄出现倾斜的情况，使画面更加稳定和舒适。

其次，在进行追踪拍摄时，我们可以使用云台的追踪功能，将摄像头的焦点集中在被追踪的对象上。

这样可以使被追踪的对象保持在画面的中心位置，不会出现偏移或者模糊的情况，使拍摄效果更加清晰和专业。

同时，我们还可以根据拍摄场景的需要，调整云台的移动速度。

当需要追踪快速移动的对象时，可以提高移动速度，以适应对象的速度变化；而在拍摄静态场景时，可以降低移动速度，保持画面的稳定性。

此外，摄像云台还具有预置位功能，可以在拍摄过程中设置一些预定的位置。

当需要拍摄不同角度的场景时，只需要选择相应的预置位，摄像云台就会自动调整到设定的位置，大大节省了操作时间和劳动力。

在使用摄像云台时，我们还可以利用其自动翻转功能来达到更好的拍摄效果。

有些摄像云台支持自动翻转，即当摄像头朝上时，云台可以自动翻转180度，使画面始终保持正向。

这样可以避免由于角度问题造成的画面倒置或者误导观众的情况。

最后，在使用摄像云台时，我们应该保持摄像机和云台的平衡，避免过度倾斜或者失衡的情况。

摄像云台往往具有一定的负重限制，如果超过了负重范围，不仅会影响云台的工作效果，还可能损坏设备。

因此，在安装和调整摄像机时，要确保摄像机稳固并符合云台的负重要求。

总之，摄像云台是一种优秀的摄像设备，能够帮助我们拍摄出更加稳定、清晰和专业的画面。

熟练掌握摄像云台的使用技巧，可以提高我们的工作效率和作品质量，为我们的创作带来更多可能。

云台测试手册1.测试中要用到的设备；A V云台摄像机，云台，电脑或工控机，云台控制器.电源转换器，电源线。

2.安装，调试；先把云台设备准备好，再接线之前要设置地址码与拨码这个看说明书。

云台设备总共出来三根线，网线，电源线，控制线，我们先把摄像机上的线连接上。

把摄像机前的镜头控制线中出来一根电源连接到12V电源线上，在把12V的电源线接到A V机芯上，【要记住红接正，黑接负】从镜头中总出来两根线一个是12V的电源线，一个是控制线。

再把云台上的控制线放置在摄像机罩子中，接着把镜头的控制线连接到云台的控制线蓝和浅蓝.【蓝为变倍远望.浅蓝为变倍广角.绿为聚焦近.浅绿为聚焦远.灰为光圈开，透明为光圈关，】这样主要是用于远近。

在接着我们把云台上的线接好，【云台山有三根线.网线.视频线.控制线《上边有分出几根线有标准可以看的出来》】我们把控制线上的485控制线【红为发.蓝为收.黑为地】红线接在网线的橙白上.蓝接在橙上，这主要是管控制云台上下左右旋转用，再把接出来网线做好网线头接到云台控制器上，云台本身就带有一根网线，你把网线接到笔记本或工控机上，接到电脑上是主要为看视频。

接完以上这几点你可以接电源了，云台本身上的电源线接到电源转换器上【记住把转换器的电源一定要调到24V，大于24V会导致云台烧毁.】在把电源转换器的电源接到220V上就可以上电了.云台控制器也要上电，上电后它会自检一圈，等自检后就可以控制看是否移动，如不能自检电源功率不够的或机械故障。

上完电我们把电脑打开把测试软件的打开《如没有也可以用网页上看》我们把视频打开就可以调试。

在工控机机上有COM2 你可以把他的11-13贞给连接上。

11发13收。

《在靠着电源右侧可以看到就两排，为11.13贞。

还要把主板上靠着COM2的左侧的一个跳冒给放在第一个贞上，仅靠螺丝的为第一帧》3接线法1.光圈线接法；光圈线剪开后分为4各线.颜色为；白，蓝，绿，灰.白线接直流供电12V，绿灰用不到。
