(人教版)九年级物理第十七章《电阻的测量》练习题 (18)

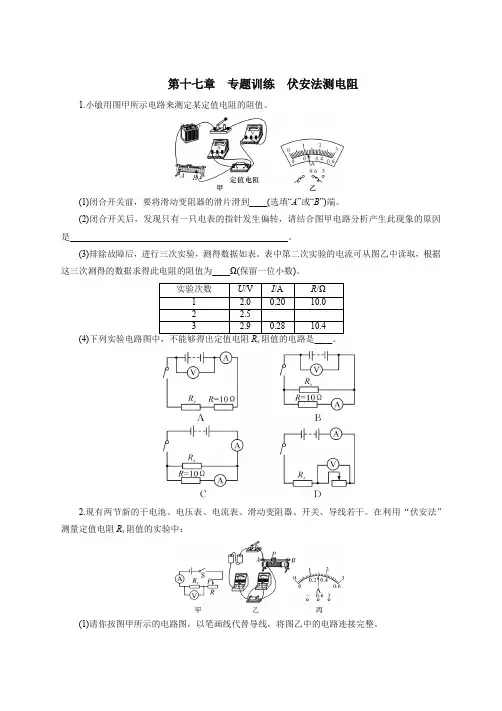

第十七章专题训练伏安法测电阻1.小敏用图甲所示电路来测定某定值电阻的阻值。

(1)闭合开关前，要将滑动变阻器的滑片滑到____(选填“A”或“B”)端。

(2)闭合开关后，发现只有一只电表的指针发生偏转，请结合图甲电路分析产生此现象的原因是。

(3)排除故障后，进行三次实验，测得数据如表。

表中第二次实验的电流可从图乙中读取，根据这三次测得的数据求得此电阻的阻值为____Ω(保留一位小数)。

(4)x2.现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。

在利用“伏安法”测量定值电阻R x阻值的实验中：(1)请你按图甲所示的电路图，以笔画线代替导线，将图乙中的电路连接完整。

(2)实验前为了保护电路，滑动变阻器的滑片应置于____(选填“A”或“B”)端。

(3)闭合开关，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是____(填字母代号)。

A．滑动变阻器断路B．R x断路C．R x短路(4)排除故障后，当电压表示数为2.7 V时，电流表示数如图丙所示，则通过R x的电流大小为____A。

它的阻值是____Ω。

(5)本实验要多次测量取平均值，是为了。

3．在“测量电阻”的实验中，某同学设计了如图甲所示的电路图。

(1)请根据电路图，用笔画线代替导线将图乙中的器材连接成完整电路。

(2)按图甲所示电路连接器材时，开关要处于____(选填“断开”或“闭合”)状态，滑动变阻器的滑片P应该滑到最____(选填“左端”或“右端”)。

(3)闭合开关，将滑片P缓慢向右移动，电压表的示数将____(选填“增大”或“减小”)。

(4)某次测量时，电压表的示数为1.5 V，电流表的示数如图丙所示，为____A，根据欧姆定律求出此时这个电阻R的阻值为____Ω。

(5)以上这种测量电阻的方法叫____。

(6)为减小实验误差，我们应该多次进行正确测量，然后取电阻R的____值。

4．如图所示，小华同学用“伏安法”来测量一只阻值约为5 Ω的定值电阻R x，实验室有如下器材供选用：A．两节干电池B．开关一个和导线若干C．电压表(0～3 V，0～15 V)D．电流表(0～0.6 A，0～3 A)E．滑动变阻器(0～10 Ω)F．滑动变阻器(0～100 Ω)(1)小华同学完成实验电路设计后，为了操作顺利和方便，除了A、B、C和D外，小华同学还需选用____(选填“E”或“F”)器材。

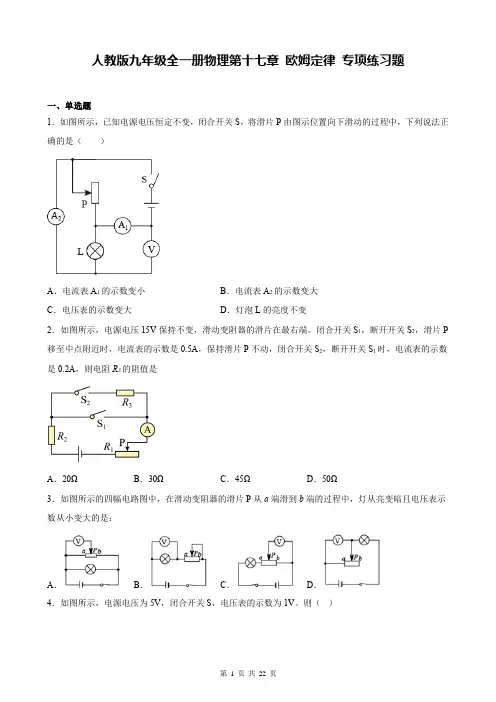

人教版九年级物理全册第十七章《欧姆定律》测试卷一、单选题(共15小题)1.一个定值电阻两端电压由2 V 增大到4 V 时，通过该电阻的电流增加了0.1 A ，若将该电阻接到10 V 电源上，则通过它的电流是( ) A ． 0.3 A B ． 0.4 AC ． 0.6 AD ． 0.5 A2.若R 0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx 阻值的是( )A ．B ．C ．D ．3.从欧姆定律可以导出公式R ＝，下列说法正确的是( )A ． 当电压增大2倍时，电阻R 增大2倍B ． 当电流强度增大2倍时，电阻R 减小为二分之一C ． 当电压为零时，电阻R 值不为零D ． 当电压为零时，电阻R 也为零4.如图是自动测量油箱的油量装置图．其中R ′是定值电阻，R 是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是( )A ． 油量表是电压表改装而成的B ．R 和R ′是并联的C ． 油位越高，通过R 的电流越大D ． 油位越低，R 两端的电压越小5.关于电流、电压和电阻，下列说法正确的是( ) A ． 只要将导体连入电路，电路中就有电流 B ． 导体中通过的电流越大，它的电阻越小 C ． 有电流通过的小灯泡，其两端不一定有电压 D ． 导体两端电压越大，通过该导体的电流就越大6.为实验室制作一个电铃电路，现有器材：一个12 V 的电源，一个“6 V 1 A”的电铃、若干导线，要使电路中的电铃正常工作，至少还需要( ) A ． 串联一个6 Ω的电阻 B ． 串联一个12 Ω的电阻C ． 并联一个6 Ω的电阻D ． 并联一个12 Ω的电阻7.电阻R 1、R 2串联在电路中，已知R 1∶R 2＝4∶1，则通过R 1、R 2的电流和它们两端的电压之比分别是( )A ． 1∶1和4∶1B ． 4∶1和1∶1C ． 1∶1和1∶4D ． 1∶4和4∶18.如图所示电路，已知电源电压为3 V ，R 2为6 Ω，当S 断开时，电流表的示数为0.3 A ，如把S 合上，电流表的示数为( )A ． 0.5 AB ． 0.75 AC ． 1 AD ． 1.5 A9.用“伏安法测电阻”的实验电路如图所示．如果考虑到安培表[即安培计]本身有一定的电阻(具有分压作用)，伏特表[即伏特计]本身也有一定的电阻(具有分流作用)，则下列判断中正确的是( )A ． 测量值等于电阻的实际值B ． 测量值小于电阻的实际值C ． 测量值大于电阻的实际值D ． 以上三种情况都有可能10.研究电流与电压、电阻的关系时，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该( )A ． 保持滑动变阻器R 2滑片的位置不变 B.保持R 1不变，调节R 2滑片到不同的适当位置C ． 保持滑动变阻器R 2两端的电压不变D ． 保持电路中电流不变11.利用伏安法测电阻的部分电路如图，关于测量误差和产生原因，说法正确的是( )A ． 测量值偏大，是由于电流表有内阻B ． 测量值偏大，是由于电压表有内阻C ． 测量值偏小，是由于电流表有内阻D ． 测量值偏小，是由于电压表有内阻12.阻值都为10 Ω的两个电阻串联后，其等效电阻为( ) A ． 5 Ω B ． 10 ΩC ． 20 ΩD ． 40 Ω13.如果在“探究电流跟电压的关系”中，按照图中的电路图连接了电路，各表的正负接线柱和量程均正确，结果会( )A．电流表被烧坏B．电压表被烧坏C．电流表示数为0 D．电压表示数为014.电阻R1和R2串联时，两电阻两端的电压U1＞U2，如果将这两个电阻并联则通过这两个电阻的电流为()A．I1＞I2 B．I1＝I2C．I1＜I2 D．不能确定15.如图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是()A．灯泡亮度不变，电流表示数变大B．灯泡变亮，电流表示数变大C．灯泡变暗，电流表示数变小D．灯泡变暗，电流表示数变大二、填空题(共3小题)16.在伏安法测电阻的实验中，实验原理是__________.在实验中，连接电路时开关应________.实验时，靠改变 ________所在位置，记录几组数据，分别算出电阻，最后算出 ________作为被测电阻的阻值．17.5 Ω的电阻R1跟15 Ω的电阻R2并联起来，接在电压是6 V的电源上，通过R1的电流是________A，R2两端的电压是_______ V.18.将两个电阻串联，R1＝2R2，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为________．若将两个电阻并联，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为__________．三、实验题(共3小题)19.(1)如图1是伏安法测电阻的电路图，在图中○内填写适当的电表符号，在表旁标“＋”“－”接线柱．(2)上题中电压表、电流表的读数分别如图2甲、乙所示，则导体两端的电压是________ V，通过导体的电流是________A，此灯泡的电阻是________．(3)在“伏安法测电阻”的实验中：∶图3是某同学连接的实验电路，但电路中有一根导线连接错误，请你在连错的线上打叉并改正过来．∶若滑动变阻器滑片向右滑动，则电流表示数将________，电压表示数将________，待测电阻大小________(选填“变大”、“变小”或“不变”．)20.如图所示是研究电流跟电压、电阻关系的实验电路图，请你在“○”内填上合适的电表．表一、表二记录的是实验数据，分析表一数据可得出结论：_______________________；分析表二数据可得出结论：______________________________________________________.21.如图是伏安法测电阻的实验器材，其中电池组电压为3 V，Rx的阻值约为10 Ω左右．(1)如果电压表选择3 V的量程．那么电流表应选用__________的量程．这样做的优点是：∶________；∶以免实验时间过长，因________而影响阻值．(2)将图甲中器材连接成测定Rx阻值的实验电路(要求：滑动变阻器的滑片P处于最左端时，连入电路中的阻值最大)．(3)老师看到了他们的数据后，认为其中有一位同学的实验电路接错了．A．你认为________同学的电路接错了；B．你的判断依据是__________．(4)小明同学已将前两次实验的数据记入了正确的表中，第3次实验的电表指示如图乙所示，请将读数填入表中，并完成表中的有关计算.(5)从记录表中看出，三次实验计算所得的电阻值不完全相同，其原因是________________．四、计算题(共3小题)22.如图所示电路，电压表 V1的读数为8 V，闭合开关后 V2的读数为5 V．若电阻R1的阻值为12 Ω，求电路中的电流和R2的阻值．23.如图所示的电路中，电源电压18 V不变，灯泡L1的电阻是20 Ω，L2的电阻是5 Ω，求：(1)电路的等效电阻；(2)干路电流．24.有两只电阻R1和R2，把他们串联后接到18 V的电源上，通过它们的电流为2 A，当它们并联接在同一电源上时，总电流为9 A，求R1和R2的阻值．答案解析1.【答案】D【解析】因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，电阻的阻值不变，因电阻两端的电压从2 V增加到4 V时，通过该电阻的电流增加了0.1 A，所以，由I＝可得：I2－I1＝－＝－＝＝0.1 A，解得：R＝20 Ω，将该电阻接到10 V电源上时通过它的电流：I＝＝＝0.5 A．故选D.2.【答案】D【解析】A项电压表可以直接测量Rx的电压，电流表可以直接测量Rx的电流，根据Rx＝，求出电阻．不符合题意．B项电压表V1可以直接测量R0的电压，R0是定值电阻，根据I0＝求出电流，电压表V2可以直接测量Rx的电压，根据串联电路电流处处相等得Ix＝I0，根据Rx＝，求出电阻．不符合题意．C项电流表A1可以直接测量R0的电流，R0是定值电阻，根据U0＝I0R0求出电压，电流表A2可以直接测量Rx的电流，根据并联电路各支路电压相等得Ux＝U0，根据Rx＝，求出电阻．不符合题意．D项电流表只能直接测量Rx的电流，电压不能直接和间接测量，无法计算电阻．符合题意．3.【答案】C【解析】公式R＝只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值，但它与两端的电压、通过的电流无关，当电压增大2倍时、当电流强度增大2倍时、当电压为零时，导体的电阻均不变．故选C.4.【答案】C【解析】图中油量表串联在电路中，是由电流表改装而成的，故A错误．由电路图可知，R和R′依次串联，电流只有一条路径，则两电阻是串联的，故B错误；油位越高，浮标上移，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即通过R的电流越大，故C正确；油位越低，浮标下移，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，由U＝IR可知，R′两端的电压变小，因串联电路中总电压等于各分电压之和，所以R 两端的电压越大，故D错误．5.【答案】D【解析】A项导体接入电路，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，该选项错误；B项当导体两端电压一定时，导体中通过的电流越大，说明它的电阻越小，题中没有“电压一定”这个条件，该选项错误；C项电压是形成电流的首要条件，小灯泡有电流通过，则小灯泡两端一定有电压，该选项错误；D项电阻一定时，其电压越大，通过的电流越大，题中“导体、该导体”的字眼就说明了电阻一定，因此该选项正确．6.【答案】A【解析】电铃正常工作时的电压U电铃＝6 V，电流I＝1 A，因为电源电压12 V大于电铃正常工作时的电压6 V，所以，要使电铃能在12 V的电路上正常工作，必须给它串联一个电阻，故C、D错误；串联电路中各处的电流相等，串联电路中总电压等于各分电压之和，所以串联电阻两端的电压：UR＝U －U电铃＝12 V－6 V＝6 V，由I＝可得，串联电阻的阻值：R＝＝＝6 Ω，故A正确，B错误．7.【答案】A【解析】串联电路中各处的电流相等，电阻R1、R2串联在电路中时，通过它们的电流之比为1∶1，由欧姆定律得：＝＝＝.8.【答案】B【解析】当S断开时，两电阻串联，电流表测电路中的电流，由I＝可得，电路中的总电阻：R＝＝＝10 Ω，因串联电路中总电阻等于各分电阻之和，所以R1的阻值：R1＝R－R2＝10 Ω－6 Ω＝4 Ω；当S闭合时，电路为R1的简单电路，则电路中电流表的示数：I′＝＝＝0.75 A.9.【答案】B【解析】根据R＝，测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而安培表实际测量的是通过待测电阻和伏特表的总电流，即电流偏大，而伏特表是与电阻并联连接，测量的电压是准确的，由R＝可知，电阻的测量值小于真实值．故选B.10.【答案】B【解析】11.【答案】A【解析】图中是安培表内接法，由于安培表的分压作用，电压测量值偏大，电流表测量值准确，根据欧姆定律I＝可知，电阻测量值偏大，等于电阻R与安培表内阻之和．故选A.12.【答案】C【解析】串联电路中总电阻等于各分电阻之和，阻值都为10 Ω的两个电阻串联后，其等效电阻：R＝R1＋R2＝10 Ω＋10 Ω＝20 Ω.13.【答案】C【解析】在此电路中，由于电压表串联在电路中，相当于电路断路，电压表测量电源电压，电流表示数接近于零．故选C.14.【答案】C【解析】电阻R1和R2串联时，因串联电路中各处的电流相等，且U1＞U2，所以，由I＝的变形式R＝可知，R1＞R2，将这两个电阻并联时，因并联电路中各支路两端的电压相等，所以，由I＝可知，I1＜I2.15.【答案】C【解析】由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流；滑动变阻器的滑片P向右移动的过程中，接入电路的电阻变大，电路的总电阻变大；根据I＝可知，电路中的电流变小，即电流表的示数变小；灯泡变暗．故选C.16.【答案】欧姆定律或R＝断开滑片平均值【解析】17.【答案】1.26【解析】由题意可知，电阻R1与电阻R2并联，并联电路中各支路两端的电压相等，两电阻两端的电压：U1＝U2＝U＝6 V，因为I＝，通过R1的电流：I1＝＝＝1.2 A.18.【答案】1∶1 2∶11∶21∶1【解析】因为串联电路中各处的电流相等，所以两电阻串联时，通过两电阻的电流相等，即电流之比为1∶1；由I＝可得，电压U＝IR，R1、R2两端的电压之比：U1∶U2＝IR1∶IR2＝R1∶R2＝2∶1.因为并联电路中各支路两端的电压相等，所以两电阻并联时，两电阻两端的电压相等，即电压之比为1∶1；则通过两电阻的电流之比：I1∶I2＝1∶1＝R2∶R1＝1∶2.19.【答案】(1)(2)8.50.2632.7 Ω(3)∶∶变小变小不变【解析】(1)根据电流表串联在电路中，电压表并联在电阻两端，电流从电表的正接线柱流入，负接线柱流出，简称(正进负出)．(2)电压表所选量程为：0～15 V，其分度值为：0.5 V，由指针位置可知U＝8.5 V，电流表所选量程为：0～0.6 A，其分度值为：0.02 A，由指针位置可知I＝0.26 A，由I＝得R＝＝≈32.7 Ω.(3)∶在图3的实验电路中，应将连在滑动变阻器左端的导线改接在待测电阻左端的接线柱上．∶因滑动变阻器和待测电阻串联，若滑动变阻器滑片向右滑动，此时滑动变阻器阻值增大，整个电路中电流减小，待测电阻两端电压减小．而待测电阻阻值不变，因为电阻不随其两端电压和电流的改变而改变．20.【答案】在导体电阻一定时，通过导体的电流与导体两端的电压成正比在电压一定时，通过导体的电流与导体的电阻成反比【解析】(1)电压表与电阻R0并联，电流表串联在电路中；(2)表一中的电阻R＝5 Ω不变，随着导体两端的电压增大，通过导体的电流也增大，并且成倍数的增大，即在导体电阻一定时，通过导体的电流与导体两端的电压成正比；表二中的电压U＝2 V不变，当电阻增大时，通过导体的电流减小，并且成倍数的减小，即在电压一定时，通过导体的电流与导体的电阻成反比．21.【答案】(1)0～0.6 A减小误差温度(2)(3)乙电流随电压的增大而减小(4)数据如表所示；(5)电阻受温度影响，随温度升高而增大【解析】(1)电路中的最大电流：I＝＝＝0.3 A，所以电流表选择的量程为0～0.6 A；此量程分度值小，精确度高，可以减小读数时产生的误差，并且电路中电流小，减少了温度对电阻的影响；(2)电压表选0～3 V量程，电流表选0～0.6 A量程，当滑动变阻器接左上与右下两个接线柱，滑动变阻器的滑片P处于最左端时，连入电路的阻值最大；(3)伏安法测量电阻的实验中，电压表测量加在电阻两端的电压，电流表测量的是通过电阻的电流；当电阻两端电压增大，电流也应该随之增大，而乙表中的电流随电压的增大而减小，因此可以得出乙同学的电路接错了．(4)电压表量程是0～3 V，由图乙所示电压表可知，电压表分度值是0.1 V，电压表示数是2.8 V；电流表量程是0～0.6 A，由图乙所示电流表可知，电流表分度值是0.02 A，电流表示数是0.28 A；由I＝，可得电阻R3＝＝＝10 Ω；电阻阻值R＝(10 Ω＋10.4 Ω＋10 Ω)≈10.1 Ω，数据如表．(5)随着实验的进行，通电时间增长，电阻产生的热量增多，电阻温度升高，电阻阻值受温度影响，随温度升高而变大，所以三次实验计算所得的电阻值不完全相同．22.【答案】解：由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，由于串联电路中总电压等于各分电压之和，则R1两端的电压：U1＝U－U2＝8 V－5 V＝3 V，串联电路中各处的电流相等，根据欧姆定律可得，电路中的电流：I＝＝＝0.25 A，则R2的阻值：R2＝＝＝20 Ω.答：电路中的电流为0.25 A，R2的阻值为20 Ω.【解析】由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出R2的阻值．23.【答案】解：(1)由串联电路特点可知：R＝R1＋R2＝20 Ω＋5 Ω＝25 Ω，(2)电路电流：I＝＝＝0.72 A.答：(1)它们的等效电阻是25 Ω；(2)如果电压是18 V，则电路中的电流为0.72 A.【解析】(1)由串联电路特点，求出串联电阻阻值．(2)由欧姆定律，根据公式I＝求出干路电流．24.【答案】解：串联后接到18 V的电源上，通过它们的电流为2 A，则R串＝R1＋R2＝＝＝9 Ω；并联接在同一电源上时，总电流为9 A，则并联后总电阻为R并＝＝＝2 Ω；即：＋＝；解得：R1＝3 Ω，R2＝6 Ω或R1＝6 Ω，R2＝3 Ω；答：R1＝3 Ω，R2＝6 Ω或R1＝6 Ω，R2＝3 Ω.【解析】并联电路中电流的规律I＝I1＋I2，并联电路中电压的规律U＝U1＝U2，串联电路的电压规律为：U＝U1＋U2；串联电路的电流规律为：I＝I1＝I2.欧姆定律的表达式为：I＝.。

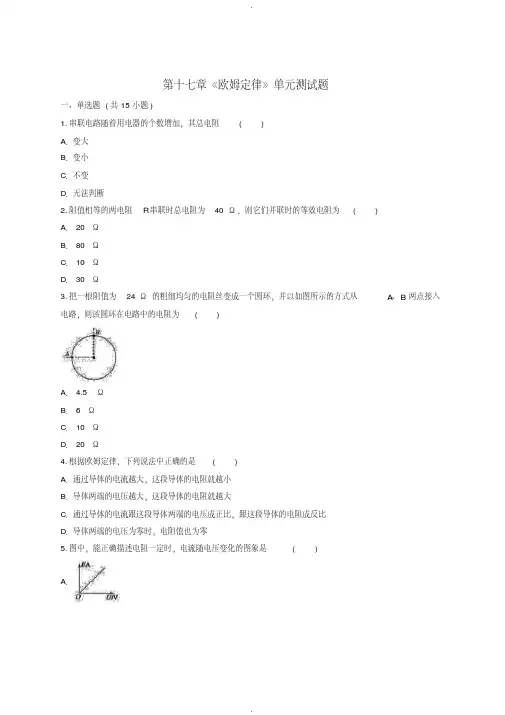

第十七章《欧姆定律》单元测试题一、单选题(共15小题)1.串联电路随着用电器的个数增加，其总电阻( )A．变大B．变小C．不变D．无法判断2.阻值相等的两电阻R串联时总电阻为40 Ω，则它们并联时的等效电阻为( )A． 20 ΩB． 80 ΩC． 10 ΩD． 30 Ω3.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为( )A． 4.5 ΩB． 6 ΩC． 10 ΩD． 20 Ω4.根据欧姆定律，下列说法中正确的是( )A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零5.图中，能正确描述电阻一定时，电流随电压变化的图象是( )A．B．C．D．6.关于导体中的电流与导体两端的电压的关系，下列叙述正确的是( )A．在导体电阻不变的情况下，导体中的电流与导体两端的电压成正比B．在导体电阻不变的情况下，导体两端的电压与导体中的电流成正比C．导体中的电流越大，其电压越大D．导体中的电流越小，其电压越小7.一个定值电阻两端电压由 2 V增大到 4 V时，通过该电阻的电流增加了0.1 A，若将该电阻接到10 V电源上，则通过它的电流是( )A． 0.3 AB． 0.4 AC． 0.6 AD． 0.5 A8.如图所示的电路，R1＝4 Ω，R2＝6 Ω，电压表示数为 3 V，则电源电压为( )A． 3 VB． 5 VC． 1 VD． 2 V9.一只 2 Ω的电阻和一只 4 Ω的电阻串联，已知 2 Ω电阻两端的电压是10 V，则下列说法不正确的是( )A．可以用一个 6 Ω的电阻代替这两个电阻的串联B． 4 Ω的电阻两端电压是20 VC．通过 2 Ω电阻的电流是 5 AD．通过 4 Ω电阻的电流是 2.5 A10.如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是( )A．体重显示表是用电压表改装成的B．体重越大，体重显示表的示数越大C．体重测试仪电路由于缺少开关，始终处于通路D．体重测试仪所测体重越大，电路消耗电能越少11.甲、乙两段电阻丝，在相同的电压下，通过两段电阻丝的电流相比较( )A．甲大B．乙大C．相等D．无法确定12.下列电路图中电源电压U保持不变，定值电阻R的阻值已知．在不改变电路的情况下，能测出未知电阻Rx的阻值的电路图是( )A．B．C．D．13.下列说法正确的是( )A．当加在导体两端的电压改变时，电压与电流的比值也随着改变B．用不同的导体研究电流和电压的关系，得到的结论不一样C．相同的电压加在电阻不同的导体两端，电流一定相同D．同一导体，两端电压越大，通过电流也越大14.一个阻值为 1 Ω的电阻与一个阻值为 5 Ω的电阻并联后，其总电阻( )A．大于 5 ΩB．大于 1 Ω、小于 5 ΩC．等于 1 ΩD．小于 1 Ω15.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U－I关系图象，从图中可以看出R1与R2的大小关系是( )A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定二、填空题(共3小题)16.如图所示的电路中，电源电压不变，R1＝R2＝R3＝10 Ω.宇宇同学误将一电流表并联在R1两端，闭合开关后，读得电流表示数为0.3 A，则电源电压U＝________ V；发现错误后，该同学将图中电流表换成了电压表，则此时电压表的示数是________ V.17.串联电路的总电阻比该电路中任何一个电阻都________，两个阻值分别为20 Ω和10 Ω的电阻串联时的总阻值是__________ Ω18.伏安法测电阻的实验原理是________，实验中滑动变阻器的作用是______________，测量三组数据的目的是______________________．三、实验题(共3小题)19.某同学在“用电压表和电流表测导体的电阻”实验中，按如图(a)所示的电路图连接好电路，移动滑动变阻器的滑片，使滑动变阻器连入电路的阻值最大．闭合开关，移动滑动变阻器的滑片，分别读出电压表和电流表的几组示数并记录，根据记录的数据，作出如图(b)所示的U－I图线．则被测电阻R1的电阻值为______ Ω.滑动变阻器的滑片在某一位置时，电压表的指针位置如图(c)所示(电压表所接的量程为0～3 V)，则电压表的示数为________V20.某实验小组在“探究导体中的电流与电压的关系”时，由实验小组长选择了器材：若干节干电池、金属导体、电流表、电压表、__________和____________．讨论得到了可以通过改变电池的节数从而改变___________________．(1)请在图甲方框中画出实验电路图，并在图中标出电流表和电压表的“＋”“－”接线柱．(2)小组共同设计记录电流I与电压U的表格.(3)请按电路图将图乙的器材连接好．(4)该小组同学能按要求正确连接电路，并能正确测量和读数，并把测量数据记录在表格中，请画出导体A的U－I图线．(5)由图线A可以得到：______________________________.21.某同学通过研究电流、电压、电阻之间的关系，实验数据如表所示.(1)分析比较实验序号1、2、3或4、5、6或7、8、9，可以得出的结论是___________________________．(2)分析比较实验序号1、4、7或2、5、8或3、6、9，可以得出的结论是_____________________________．(3)进一步综合分析比较各表中的数据，归纳得出结论：①分析比较________________________________________________________．②分析比较_________________________________________________________．四、简答题(共3小题)22.老师提供了下列器材测量电阻：电压恒定的电源一个(电压未知)，定值电阻R0一个(阻值已知)，待测电阻Rx一个，量程合适的电流表一个、开关一个，导线若干．(1)在下面画出实验电路图．(2)写出实验的主要步骤．(3)写出Rx的表达式．23.我们已进行过“探究欧姆定律”的实验，请回答下列问题．(1)请在图中把余下部分的电路用笔画线代替导线连接好．(2)小明做实验时，闭合开关后发现，无论怎样移动滑片，电流表示数都为0，电压表示数接近电源电压，则故障可能是________________________．24.两个电阻R1、R2并联的总电阻为R总＝，有同学据此认为三个电阻R1、R2、R3并联后的总电阻R总＝，但是这个想法是错误的，请运用所学的电学知识加以证明，并推导出正确的表达式．五、计算题(共3小题)25.如图所示电路，电源电压为 6 V，当S断开时，电流表的示数为 1 A；S闭合时，电流表的读数为1.5安．求：(1)电阻R1的阻值．(2)电阻R2的阻值．26.在如图所示的电路中，电源两端的电压为 6 V且保持不变，电阻R1＝4 Ω.当开关S闭合后，电压表示数为 4 V.求：(1)电流表的示数．(2)电阻R2的阻值．27.随着人们生活水平不断提高，私家车已日益普及．如图甲是一种测量小汽车油箱内油量的装置原理图，它主要由电源、压敏电阻R(电阻随所受压力的变化而变化)、油量表(实质上电流表)等组成电路．压敏电阻R在一定范围内的阻值与所受压力的关系如图乙所示，油箱位于压敏电阻上方，电源电压为12 V．问：(1)未放油箱时，电路中的电流是多少？(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程是多少？(3)若油箱的质量为 6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是多少？(g取10 N/kg)答案解析1.【答案】 A【解析】当串联电路随着用电器的个数增加时，相当于增长了电阻的长度，长度越长电阻越大，所以总阻值也会变大．2.【答案】 C【解析】由于阻值相等的两电阻R串联，则串联时等效电阻为：R串＝2R，所以，R＝R串＝×40 Ω＝20 Ω；并联电路等效电阻的倒数等于各支路电阻倒数之和，则它们并联时的等效电阻：R并＝R＝×20 Ω＝10 Ω.3.【答案】 A【解析】同种材料制成的粗细均匀的电阻丝，电阻与其长度成正比，则圆弧部分的电阻R1＝×24 Ω＝6 Ω，圆弧部分的电阻R2＝×24 Ω＝18 Ω；以图中方式接入电路中时，R1与R2并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，该圆环在电路中的电阻：RAB＝＝＝4.5 Ω.4.【答案】 C【解析】影响电阻大小的因素有：导体的材料、长度、横截面积和温度；与导体两端电压、通过的电流无关，故A、B错误；由欧姆定律可知，通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故C正确；电阻是导体本身的一种属性，与所加电压无关，故D错误．5.【答案】 A【解析】电阻一定时，电流与电压成正比．6.【答案】 A【解析】在电阻不变的情况下，导体中的电流与导体两端电压成正比，电流由电压决定，不是电流决定电压，故A正确．7.【答案】 D【解析】因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，电阻的阻值不变，因电阻两端的电压从 2 V增加到 4 V时，通过该电阻的电流增加了0.1 A，所以，由I＝可得：I2－I1＝－＝－＝＝0.1 A，解得：R＝20 Ω，将该电阻接到10 V电源上时通过它的电流：I＝＝＝0.5 A．故选 D.8.【答案】 B【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压，串联电路中各处的电流相等，根据欧姆定律可得，电路中的电流：I＝＝＝0.5 A，由串联电路中总电阻等于各分电阻之和得：R＝R1＋R2＝4 Ω＋6 Ω＝10 Ω，根据欧姆定律可得：电源的电压U＝IR＝0.5 A×10 Ω＝5 V.9.【答案】 D【解析】已知电阻R1＝2 Ω，R2＝4 Ω，根据串联电路的电阻特点得：R＝R1＋R2＝2 Ω＋4 Ω＝6 Ω；故A正确；已知2 Ω电阻两端的电压是10 V，则I1＝＝＝5 A；因为串联电路的电流处处相等，所以通过 4 Ω电阻中的电流I2＝I1＝5 A；根据欧姆定律得：R2两端的电压U2＝I2R2＝5 A×4 Ω＝20 V；则选项B、C正确，D错误．10.【答案】 B【解析】由电路图可知，体重测试仪串联在电路中，所以体重显示表是用电流表改装成的，故A 不正确；当测试仪所测体重越大时，滑动变阻器接入电路的电阻变小，根据I＝可知，电路中的电流变大，即体重显示表的示数越大，故B正确；当自动体重测试仪的上方无物体时，滑片位于绝缘体的位置，电路处于断路，故C不正确；由W＝UIt可知，电路消耗电能的多少与工作时间有关，而工作时间不知，消耗电能的多少无法判断，故D不正确．11.【答案】 D【解析】两电阻丝电压U相同，由欧姆定律可知，通过电阻的电流：I＝，由于不知道两电阻丝电阻R的关系，无法判断通过它们的电流关系．12.【答案】 A【解析】A项定值电阻R与未知电阻Rx串联，流过它们的电流相等，单刀双掷开关打到1时，测出R与Rx的串联电压U1，开关打到2时测出电阻Rx的电压Ux，由串联电路特点求出定值电阻R两端电压，由欧姆定律求出流过Rx的电流，则该电路能测出电阻Rx的阻值；B项不论怎样闭合、断开各开关，都不能同时测出Rx的电压与电流，不能用该电路测出电阻Rx的阻值；C项闭合开关S2，电压表上端为正接线柱，下端为负接线柱；只闭合开关S3，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，不能测出待测电阻阻值；D项无论单刀双掷开关打到何处都不能测出Rx的电压与电流，不能用该电路测出Rx的阻值．13.【答案】 D【解析】在研究电流与电压的实验中，对同一导体，改变加在两端的电压，发现通过的电流也随之改变，但电压与电流的比值不变，换其他导体，也能得出同样结论．故选 D.14.【答案】 D【解析】15.【答案】 A【解析】由U－I图象得出：当R1与R2两端电压相同时，I1＜I2，电压一定时，导体中通过的电流与电阻成反比，因此R1＞R2.故选A.16.【答案】 6 2【解析】由电路图可知，当电流表并联在R1两端时，R2、R3串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，由I＝可得，电源的电压：U＝I(R2＋R3)＝0.3 A×(10 Ω＋10 Ω)＝6 V；电流表换成了电压表时，三电阻串联，电压表测R1两端的电压，此时电路中的电流：I′＝＝＝0.2 A，由I＝可得，电压表的示数：U1＝I′R1＝0.2 A×10 Ω＝2 V.17.【答案】大30【解析】串联电路的总电阻等于各串联电阻之和，因此串联电路的总电阻比该电路中任何一个电阻都大；两个阻值分别为20 Ω和10 Ω的电阻串联时的总阻值：R＝20 Ω＋10 Ω＝30 Ω.18.【答案】R＝改变待测电阻两端的电压取平均值减小误差【解析】伏安法测电阻的原理是：欧姆定律，即：R＝，则需要测量的物理量是导体两端的电压和通过导体的电流；滑动变阻器主要作用是：改变定值电阻两端的电压和电流，能完成多次实验；测量三组数据的目的是取电阻的平均值，减小误差．19.【答案】8 1.6【解析】20.【答案】开关导线导体两端的电压(1)(3)(4)(5)电阻不变，导体中的电流与它两端的电压成正比．【解析】21.【答案】(1)当电阻一定时，通过导体的电流与导体两端的电压成正比(2)当电压一定时，通过导体的电流与导体的电阻成正比(3)①同一导体，其两端的电压与通过这段导体的电流的比值是相同的②不同导体，其两端的电压与通过这段导体的电流的比值是不同的，且电阻越大，比值越大【解析】(1)分析比较实验序号1、2、3或4、5、6或7、8、9的电流与电压变化的倍数关系，电阻一定时，电压变为原来的几倍，电流也随之变为原来的几倍，所以可以得出的结论是：当电阻一定时，通过导体的电流与导体两端的电压成正比．(2)分析比较实验序号1、4、7或2、5、8或3、6、9的电流与电阻变化的倍数关系，电压一定时，电阻变为原来的几倍，电流随之变为原来的几分之一，所以可以得出的结论是：当电压一定时，通过导体的电流与导体的电阻成正比．(3)表一中电压和电流的比值均为5；表二中电压和电流的比值均为10；表三中电压和电流的比值均为20；①分析比较表一或表二或表三有关数据，可初步得出，其两端的电压与通过这段导体的电流的比值是相同的．②分析比较表一、表二或表三有关数据，可初步得出，不同导体，其两端的电压与通过这段导体的电流的比值是不同的，且电阻越大，比值越大．22.【答案】(1)电路图如图：(2)实验步骤：①按电路图连接电路．②闭合开关S1，断开开关S2，读出此时电流表的示数I1.③闭合开关S2，断开开关S1，读出此时电流表的示数I2.④根据所测数据计算得出Rx的阻值．(3)电阻两端的电压U＝I1R0所以Rx＝＝R0【解析】23.【答案】(1)(2)电阻断路．【解析】24.【答案】因为并联电路中，总电阻的倒数等于各分电阻倒数之和，所以当三个电阻并联时，并联后的总电阻与分电阻的关系为＝＋＋；化简后可得：R总＝.【解析】25.【答案】解：(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，并联电路中各支路两端的电压相等，根据欧姆定律可得，R1的电阻：R1＝＝＝6 Ω；(2)当S闭合时，两电阻并联，电流表测干路电流，并联电路中各支路独立工作、互不影响，当S闭合时，通过R1的电流不变，并联电路中干路电流等于各支路电流之和，通过R2的电流I2＝I－I1＝1.5 A－1 A＝0.5 A，R2的电阻：R2＝＝＝12 Ω.答：(1)电阻R1为6 Ω；(2)电阻R2为12 Ω.【解析】(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出R1的阻值；(2)当S闭合时，两电阻并联，电流表测干路电流，根据并联电路的特点可知通过R1的电流不变，利用并联电路的电流特点求出通过R2的电流，再根据欧姆定律求出电阻R2的阻值．26.【答案】解：(1)由串联电路特点知，电阻R1两端的电压U1＝U－U2＝6 V－4 V＝2 V；由欧姆定律得，电流表的示数I＝＝＝0.5 A；(2)由欧姆定律得，电阻R2阻值R2＝＝＝8 Ω；答：(1)电流表的示数是0.5A.(2)电阻R2的阻值是8 Ω.【解析】(1)由电路图知电阻R1与R2串联，电压表测电阻R2两端的电压，根据串联电路的特点求出电阻两端R1的电压，然后由欧姆定律求出电路电流；(2)已知电阻R2两端的电压、流过电阻的电流，由欧姆定律可求出电阻R2的阻值．27.【答案】解：(1)根据图乙可知，未放油箱时电阻R1＝400 Ω，此时电路中的电流：I1＝＝＝0.03 A；(2)由图乙可知，当F＝500 N时，R2＝80 Ω，则电路中的最大电流：I2＝＝＝0.15 A，所以电流表的量程为0.03～0.15 A；(3)由I＝可得，压敏电阻的阻值：R3＝＝＝200 Ω；由图乙可知，当R＝200 Ω时，F＝180 N，此时汽油和油箱的总重力等于180 N；由G＝mg可得，m总＝＝＝18 kg，汽油的质量：m汽油＝18 kg－6.5 kg＝11.5 kg，G汽油＝m汽油g＝11.5 kg×10 N＝115 N.答：(1)未放油箱时，电路中的电流是0.03 A；(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程为0.03～0.15 A；(3)若油箱的质量为 6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是115 N.【解析】(1)根据图乙可以看出，未放油箱时电阻R＝400 Ω，根据欧姆定律可求电路电流的大小．(2)根据图乙读出压敏电阻表面能承受的最大压力为500 N时压敏电阻的阻值，然后根据欧姆定律求出电路中的最大电流，从而得出电流表的量程；(3)先根据欧姆定律的变形公式求出压敏电阻接入电路的阻值，然后根据图象读出压敏电阻承受的压力，再根据压力等于重力、G＝mg和油箱的质量求出汽油的质量，并进一步求出油箱内汽油的重力．。

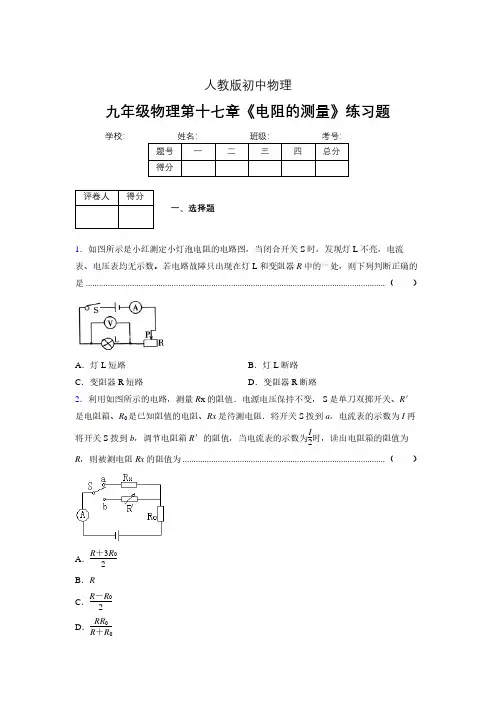

人教版初中物理九年级物理第十七章《电阻的测量》练习题学校：__________ 姓名：__________ 班级：__________ 考号：__________题号 一 二 三 四 总分 得分评卷人 得分一、选择题1．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S 时，发现灯L 不亮，电流表、电压表均无示数。

若电路故障只出现在灯L 和变阻器R 中的一处，则下列判断正确的是 ........................................................................................................................................ （ ）A ．灯L 短路B ．灯L 断路C ．变阻器R 短路D ．变阻器R 断路2．利用如图所示的电路，测量R x 的阻值．电源电压保持不变， S 是单刀双掷开关、R ＇是电阻箱、R 0是已知阻值的电阻、Rx 是待测电阻．将开关S 拨到a ，电流表的示数为I 再将开关S 拨到b ，调节电阻箱R ＇的阻值，当电流表的示数为I2时，读出电阻箱的阻值为R ，则被测电阻Rx 的阻值为 ............................................................................................ （ ）A ．R ＋3R 02B ．RC ．R －R 02D ．RR 0R ＋R 03．有两个电阻，R1＝4Ω，R2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1，U2，则，I1：I2、U1：U2分别为 ............................ （）A．1：1 2：3 B．2：3 1：1 C．1：1 1：1 D．2：3 2：34．如右图所示电路中，电源电压恒定不变，电路工作正常，一段时间后，发现其中一个电压表示数变大，则...........................................................................................（）A．灯L可能变亮B．灯L亮度可能不变C．电阻R可能断路D．电阻R可能短路5．如图，是用伏安法测定两个不同阻值的定值电阻R1、R2时所得到的电流与电压的关系图象，则它们阻值的大小关系是......................................................................................... （）A．R1＜R2B．R1＞R2C．R1＝R2D．无法去判断6．一只10Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻 .................................... （）A．等于1ΩB．小于0.1ΩC．等于10.1ΩD．大于0.1Ω小于10Ω7．在用电流表、电压表测电阻的实验中，下列注意事项中没有必要的是（）A．连接电路之前，先断开开关B．应先从电源的正极开始连接，开关应靠近电源的正极C．在无法估计被测值大小时，电流表、电压表应选用较大的量程D．不能把电流表直接接在电源的两极上.8．图是四位同学设计的用伏安法测电阻R的电阻值的电路图，其中正确的［］（）9．一个白炽灯泡，在室温下用伏安法测一次电阻，在正常工作时再用伏安法测一次电阻，后一次测得的阻值比前一次测得的阻值大10倍以上，造成这种差异的原因是 ....... （）A．两次测量加在灯泡两端的电压不同B．两次测量灯丝温度不同C．两次测量通过灯丝的电流不同D．两次测量室内的温度不同10．在如图所示的电路中，当闭合开关S 后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转， 该电路中的故障可能是 .................................... （ ）A ．灯泡L 2短路B ．灯泡L 2断路C ．灯泡L 1断路D ．两个灯泡都断路 评卷人 得分二、填空题11．某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5V 。

人教版九年级物理第十七章《欧姆定律》综合检测卷（含答案）一、单选题1．小刚利用如图所示电路探究“导体电流跟导体电阻的关系“，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他接下来的操作应该是（）A．眼睛观察电压表，将变阻器滑片适当向右移动，记录电流表示数B．眼睛观察电压表、保持变阻器滑片不动，记录电流表示数C．眼睛观察电流表，将变阻器滑片适当向左移动，记录电压表示数D．眼睛观察电流表，适当增加电池的节数，记录电压表示数2．关于欧姆定律，下列说法中正确的是（）A．电压一定时，导体的电阻与通过的电流成反比B．电阻一定时，通过导体的电流与导体两端的电压成正比C．电流一定时，导体的电阻与导体两端的电压成正比D．导体两端的电压与通过导体的电流成正比，与导体的电阻成反比3．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻R x的阻值的电路是（）A．B．C．D．4．如图所示的电路中，电源两端电压保持不变。

闭合开关S，将滑动变阻器的滑片P 向右滑动，下列判断正确的是（）A．滑动变阻器接入电路中的阻值变小B．电流表的示数变大C．R2两端电压变大D．电压表的示数变大5．如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R 的滑片，下列关于该装置的说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多C．若电流表读数减小，电阻0R的功率减小D．若电流表读数减小，滑动变阻器R两端的电压减小6．有一种金属导体材料在0~100℃之间时，电阻R与温度t（℃）满足关系：R＝100+2t （单位Ω）。

用这种材料制成的热敏电阻与电压表等元件连成如图电路。

电源电压为6V，电压表量程为0~3V，R0阻值为200Ω。

若把电压表的刻度盘改为指示水温的刻度盘，则下列说法正确的是（）A．水温刻度不均匀，环境温度越高，对应电压表读数越大B．该装置的测温范围是0~100℃C．水温刻度盘上的0℃与电压表0V对应D．若将R0换成更大的电阻，则温度计的测温范围会变小7．如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。

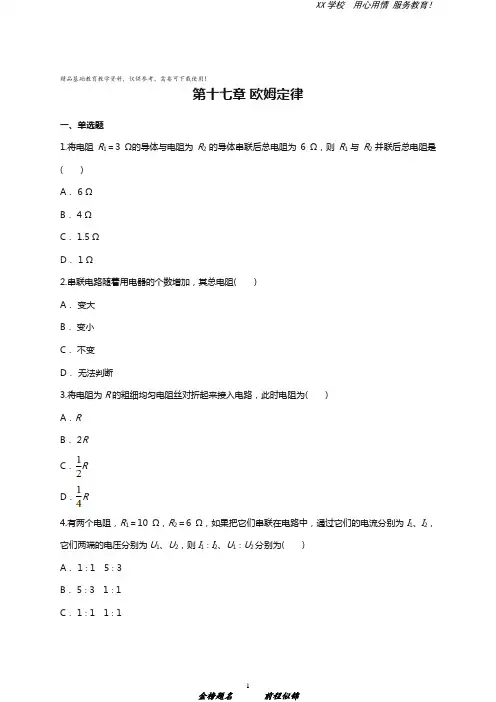

精品基础教育教学资料，仅供参考，需要可下载使用！第十七章欧姆定律一、单选题1.将电阻R1＝3 Ω的导体与电阻为R2的导体串联后总电阻为6 Ω，则R1与R2并联后总电阻是( )A． 6 ΩB． 4 ΩC． 1.5 ΩD． 1 Ω2.串联电路随着用电器的个数增加，其总电阻( )A．变大B．变小C．不变D．无法判断3.将电阻为R的粗细均匀电阻丝对折起来接入电路，此时电阻为( )A．RB． 2RC．RD．R4.有两个电阻，R1＝10 Ω，R2＝6 Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1∶I2、U1∶U2分别为( )A． 1∶1 5∶3B． 5∶3 1∶1C． 1∶1 1∶1D． 5∶3 2∶35.一个滑动变阻器上标有“50 Ω 1.5 A”字样，把它和30 Ω的定值电阻串联起来接入电路，则电路的总电阻变化范围是( )A． 0～30 ΩB． 0～50 ΩC． 0～80 ΩD． 30 Ω～80 Ω6.关于公式I＝的物理意义，下列说法正确的是( )A．导体两端的电压越大，导体中的电流越大B．导体两端的电压不变时，导体的电阻与通过导体的电流成反比C．导体的电阻越大，导体中的电流越小D．导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比7.将阻值分别为10 Ω和100 Ω的两个电阻并联后，其总电阻为( )A．等于10 ΩB．大于10 Ω小于100 ΩC．大于100 ΩD．小于10 Ω二、填空题8.在探究“电流与电阻的关系”实验中，(1)某同学连接了如图所示的电路(电路元件完好，接线柱接线牢固)．在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表的示数将____________选填”变化”或”不变”)，电压表示数将______________；(选填”变化”或”不变”)(2)检查电路，发现有一处连接错误，请指出连接错误的导线________(选填a、b、c、d)．(3)将电路连接正确后，闭合开关，他多次只改变电阻R的阻值，测得相应的电流值，如上表所示．根据表中数据，通过导体的电流与导体的电阻________(填“成或不成”)反比，其原因是________________________________．(4)若闭合开关后，小灯泡不亮，电流表无示数，电压表示数接近电源电压，出现这种故障的原因可能是____________________________．9.如图所示的电路，电源电压为20 V，R1＝25 Ω，电流表的示数为0.25 A，则R2的阻值为________，电压表的示数为________．10.当电阻为10 Ω的导体两端加上某一电压时，通过此电阻的电流是3 A，如果将这个电压加在20 Ω的电阻两端，则通过它的电流是________A.11.对人体来说，皮肤干燥时________，潮湿时电阻就变________．所以当带电体接触到潮湿皮肤时，通过人体的电流会很________，很危险．12.图甲是探究通过导体的电流与电阻关系的电路图(电源电压保持不变)，图乙是依据五次实验的数据描点绘制的I－R图象．分析图象可得实验结论：____________________.13.探究电流与电压的关系时，应控制________不变，实验的结论是：保持________不变时，电流与________成________比．14.表格里是“研究电流跟电压关系”的实验记录．从表中数据分析可得结论：__________一定时，___________________________.三、实验题15.小明利用如图所示的电路做“探究通过导体的电流与导体电阻关系”的实验．他使用的器材有：两节干电池，阻值为5 Ω(R1)、10 Ω(R2)、20 Ω(R3)的定值电阻、“15 Ω1 A”的滑动变阻器、电流表、电压表和开关各一只，导线若干．正确连接好电路后，小明首先将R1接入电路，移动滑动变阻器滑片使R1两端的电压为1.5 V，读出电流表的示数．①小明将用R2替换R1接入电路，接下来他应该进行的操作是______________________，读出电流表的示数．②小明用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终无法达到 1.5 V．经检查，电路连接无误，各元件均完好．请你帮他找出一种可能的原因______________________________．③在不改变电路和器材的前提下，针对②中的问题，怎样改进该实验，请写出你的办法：____________________________________________.16.在下面的方框内画出伏安法测电阻的电路图，并根据电路图连接电路．在连接电路图时开关应处于________状态，滑动变阻器的滑片应位于________(填A或B)端，这主要是为了避免电路中的________过大，而烧坏电路中的有关元件．17.如图1电路所示，在测量电阻的实验中，R为镍铬丝，滑动变阻器R1的阻值范围为0～10 Ω. 请回答下列问题：(1)用符号在电路图中把安培表和伏特表表示出来．(2)移动滑动变阻器的滑片P，主要是改变________．(选填下列选项代号)①电池的电压②R′两端的电压③R的阻值④通过R的电流强度(3)R两端的电压，最大为_______V.(4)在这个实验中，最好选用量程为________的伏特表．(选填下列选项代号)①100 mV ②1 V ③3 V ④15 V(5)根据以上的结论(R约为3 Ω)，用笔画线代替导线把图2的元件连成电路．(画线不要交叉，元件位置不要移动)四、计算题18.有两只定值电阻：R1＝30 Ω，R2＝60 Ω，每只电阻两端允许加的最大电压值均为6 V．求：(1)把R1和R2并联后，干路中允许通过的最大电流是多少？(2)把R1和R2串联后，串联电路两端允许加的最大电压是多少？19.将两电阻R1、R2串联接在电压为6 V的电路上，通过R1的电流为0.6 A，R2两端的电压为3.6 V．若将两电阻并联接在同一个电路中，问：(1)并联后的总电阻多大？(2)通过R1、R2的电流各是多大？五、作图题20.在“探究通过定值电阻的电流与电压的关系”实验中：(1)如图所示，用笔画线代替导线，将实验电路连接完整(要求滑片左移时，滑动变阻器接入电路的阻值变小)；(2)在虚线框中画出实验电路图．21.在探究通过导体的电流与导体两端电压的关系实验中，(1)根据实验要求，在如图所示的虚线框内画出实验所需的电路图(其中部分电路已画出)；(2)根据所画的电路图，用笔画线代替导线将实物图连接起来，使之成为符合实验要求的电路．要求滑动变阻器的滑片P向左滑动时滑动变阻器的阻值变小(其中部分导线已连好)．22.东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整．答案解析1.【答案】C【解析】根据R串＝R1＋R2得：R2＝R－R1＝6 Ω－3 Ω＝3 Ω，R1与R2并联后总电阻＝＋，即＝＋，解得：R并＝1.5 Ω，故选C.2.【答案】A【解析】当串联电路随着用电器的个数增加时，相当于增长了电阻的长度，长度越长电阻越大，所以总阻值也会变大．3.【答案】D【解析】在电阻丝温度不变的条件下，电阻的影响因素是材料、长度、横截面积，当电阻丝对折后，长度变为原来的，横截面积变为原来的2倍，导体的电阻与长度成正比，与横截面积成反比，此时电阻变为原来的四分之一．故选D.4.【答案】A【解析】串联电路各处的电流相等，即I1∶I2＝1∶1；由U＝IR，可得：它们两端的电压之比U1∶U2＝R1∶R2＝10 Ω∶6 Ω＝5∶3.5.【答案】D【解析】6.【答案】D【解析】A项必须是对于同一段导体，即电阻不变，其两端的电压越大，导体中的电流越大，此选项中没有说明是同一段导体，故错误；B项电阻是导体本身的一种性质，其阻值不随着电压和电流的改变而改变，故错误；C项必须在电压一定时，导体的电阻越大，导体中的电流越小，故错误；D项据欧姆定律可知，导体中的电流与其两端的电压成正比，与其电阻成反比，故正确．7.【答案】D【解析】因为并联电路电阻的关系为：＝＋，所以并联电路的总电阻小于任一支路的电阻，即小于各支路中最小的电阻，故总电阻一定小于10 Ω.8.【答案】(1)变化不变(2)d(3)不成未保持电阻两端的电压不变(4)电阻R断路【解析】(1)由图知，电流表串联在电路中，电压表测量滑动变阻器和电阻的总电压(电源电压)，所以闭合开关，调节滑动变阻器滑片，滑动变阻器的阻值变化，电流表的示数将变化，电压表示数将不变；(2)由(1)知，电压表测量的是滑动变阻器和电阻的总电压(电源电压)，应该与电阻并联，所以导线d连接错误，应将其与电阻左边的接线柱相连；(3)由表格中数据知，三组电流和电阻的乘积(电阻两端的电压)不断发生变化，所以通过导体的电流与导体的电阻不成反比；(4)小灯泡不亮，电流表无示数，说明电路断路，电压表示数接近电源电压，说明与电压表并联的电阻断路．9.【答案】55 Ω13.75 V【解析】由电路图可知，两电阻串联，电压表测R2两端电压，电流表测电路电流；电阻R1两端电压：U1＝IR1＝0.25 A×25 Ω＝6.25 V，电阻R2两端电压：U2＝U－U1＝20 V－6.25 V＝13.75 V，则电压表示数为13.75 V；电阻R2的阻值：R2＝＝＝55 Ω.10.【答案】1.5【解析】由I＝，得电阻两端电压为U＝I1R1＝3 A×10 Ω＝30 V，通过另一个电阻的电流为I2＝＝1.5 A.11.【答案】电阻较大小大【解析】对人体来说，皮肤干燥时电阻较大，由于水是导体，潮湿时人体电阻就变小，所以，由I ＝可知，当带电体接触到潮湿皮肤时，通过人体的电流会很大，很危险．12.【答案】在导体两端电压一定时，通过导体的电流与导体的电阻成反比【解析】图象的横坐标表示电阻，纵坐标表示电流，是个反比例函数图象，可得结论：在导体两端电压一定时，通过导体的电流与导体的电阻成反比．13.【答案】电阻电阻电压正【解析】14.【答案】电阻电流跟电压成正比【解析】由表中数据可知：保持电阻R＝15 Ω时，电压越来越大，电流的大小也是越来越大，而且电压与电流的比值都等于15，因此在电阻一定时，电流跟电压成正比．15.【答案】①移动滑动变阻器滑片使R2两端的电压为1.5 V ②滑动变阻器最大阻值过小(或定值电阻两端的电压过小；电源电压过大) ③保持定值电阻两端的电压为2 V不变【解析】①用R2替换R1接入电路，接下来他应该进行的操作是：移动滑动变阻器滑片使R2两端的电压为1.5 V.②用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终无法达到1.5 V，可能是滑动变阻器最大阻值太小，滑动变阻器分压太小，使电阻R3两端的电压过大造成的；或是由于定值电阻两端的电压太小造成的；或是电源电压太大．③在不改变电路和器材的前提下，针对②中的问题，改进的方法是：适当提高定值电阻两端的电压，如：保持定值电阻两端的电压为2 V不变．16.【答案】断开A电流【解析】①设计伏安法测电阻的电路图，由于不知道电路电流和电阻最大电压，所以电流表、电压表选择最大量程接入电路．②为避免接错线路，电流过大烧坏用电器，在连接电路时开关应处于断开状态，滑动变阻器的滑片应处于最大值，即位于A端．17.【答案】(1)(2)④(3)1.5 (4)③(5)【解析】(1)与电阻并联的是电压表；与电阻串联的是电流表；(2)滑动变阻器的主要作用是改变电阻两端的电压和通过R的电流，所以④正确；(3)因为电源电压为1.5 V，当滑动变阻器电阻为零时，电阻两端的电压最大，为1.5 V；(4)电阻两端的最大电压为1.5 V，所以应选用③.18.【答案】解：(1)两电阻并联时，电阻两端电压相等，电阻两端所加的最大电压等于其额定电压6 V，干路电流I＝I1＋I2＝＋＝0.2 A＋0.1 A＝0.3 A；(2)两电阻串联时，通过它们的电流相等，电路允许的最大电流为额定电流较小者，则电阻串联时电路电流为0.1 A，根据I＝，可得：电阻串联允许加的最大电压：U＝I(R1＋R2)＝0.1 A×(30 Ω＋60 Ω)＝9 V；答：(1)把R1和R2并联后，干路中允许通过的最大电流是0.3 A；(2)把R1和R2串联后，串联电路两端允许加的最大电压是9 V.【解析】已知电阻与额定电压，根据串并联电路特点与欧姆定律分析答题．19.【答案】解：(1)U1＝6 V－3.6 V＝2.4 VR1＝＝＝4 Ω；R2＝＝＝6 Ω；电阻R1、R2并联后的总电阻：R＝＝＝2.4 Ω.(2)I1＝＝＝1.5 A；I2＝＝＝1 A.答：(1)并联后的总电阻2.4 Ω；(2)通过R1、R2的电流各是1.5 A,1A.【解析】(1)根据串联电路的电流规律和电压规律，分别求出电阻两端的电压和通过的电流，然后利用R＝分别求出两个电阻的阻值，最后根据并联电路总电阻和分电阻的关系进行计算；(2)已知电源电压和电阻的阻值，直接利用I＝即可求出通过R1、R2的电流．20.【答案】【解析】21.【答案】【解析】22.【答案】【解析】由电路图知：电压表与电阻并联，电源由2节干电池组成，所以电压表应选择0～3 V 的量程，对于定值电阻来说，其最小电阻是5 Ω，其最大电流约为0.6 A，故该电路的电流表选择小量程即可．。

人教版物理九年级全册第十七章综合复习卷[ 复习内容：17.1~17.4 ]一、选择题1. 某实验小组在“探究电流与电压、电阻的关系”的实验时，得出一组数据，则可以得出的结论是( )导体两端电压/V导体电阻/Ω通过导体的电流/A32 1.5350.6360.53100.3A. 导体两端电压一定时，流经导体的电流大小与导体的电阻成正比B. 导体两端电压一定时，流经导体的电流大小与导体的电阻成反比C. 流经导体的电流大小一定时，导体两端电压与导体电阻成正比D. 流经导体的电流大小一定时，导体两端电压与导体电阻成反比2. 在一段定值电阻的两端加一可变电压U，以下说法中正确的是( )A. 由R＝UI可知，R与U成正比B. 不管U如何变化，U与I的比值不变C. 由I＝UR可知，I与U成反比D. 由R＝UI可知，R与U成反比3. 如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是( )A. A1表读数不变，A2表读数变大，V表读数不变B. A1表读数变大，A2表读数变大，V表读数不变C. A1表读数变小，A2表读数变大，V表读数变大D. A1表读数不变，A2表读数变小，V表读数变小4. 在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图。

实验中电源两端电压保持6 V不变，定值电阻R的阻值分别为5 Ω、10 Ω和20 Ω，电压表示数保持2 V不变。

为完成实验，应选取的滑动变阻器的规格为( )A. 10 Ω　2 AB. 20 Ω　1 AC. 30 Ω　2 AD. 50 Ω　1 A5. 如图所示的电路中，已知2R1＝3R2，当闭合开关S后，电压表V1和V2示数之比是( )A. 5∶3B. 2∶3C. 5∶2D. 3∶56.如图所示是利用伏安法测电阻的部分电路，若考虑电表内阻对电路的影响，则关于测量误差和产生原因，下列说法正确的是( )A. 测量值偏小，是由于电流表所测通过R x电流偏小B. 测量值偏小，是由于电压表所测R x两端电压偏小C. 测量值偏大，是由于电流表所测通过R x电流偏大D. 测量值偏大，是由于电压表所测R x两端电压偏大7.用“伏安法”测电阻的实验中，丹丹分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U—I的图像，如图甲、乙所示。

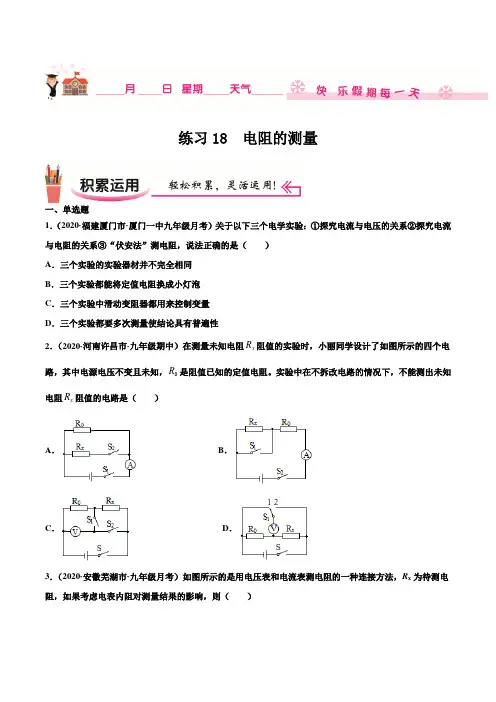

练习18 电阻的测量一、单选题1．（2020·福建厦门市·厦门一中九年级月考）关于以下三个电学实验：①探究电流与电压的关系②探究电流与电阻的关系③“伏安法”测电阻，说法正确的是（）A．三个实验的实验器材并不完全相同B．三个实验都能将定值电阻换成小灯泡C．三个实验中滑动变阻器都用来控制变量D．三个实验都要多次测量使结论具有普遍性2．（2020·河南许昌市·九年级期中）在测量未知电阻x R阻值的实验时，小丽同学设计了如图所示的四个电路，其中电源电压不变且未知，0R是阻值已知的定值电阻。

实验中在不拆改电路的情况下，不能测出未知电阻x R阻值的电路是（）A．B．C．D．3．（2020·安徽芜湖市·九年级月考）如图所示的是用电压表和电流表测电阻的一种连接方法，R x 为待测电阻，如果考虑电表内阻对测量结果的影响，则（）A．电压表示数大于R x两端的实际电压，电流表示数大于通过R x的实际电流B．电压表示数大于R x两端的实际电压，电流表示数等于通过R x的实际电流C．电压表示数等于R x两端的实际电压，电流表示数大于通过R x的实际电流D．电压表示数等于R x两端的实际电压，电流表示数等于通过R x的实际电流4．（2020·重庆北碚区·西南大学附中九年级月考）同学们最近学习的电学实验中，其束三个实验都用到图的电路图，下列说法正确的是（）A．研究“电流与电压的关系”可以用灯泡代替定值电阻进行实验B．研究“电流与电阻的关系”每次更换电阻后，都要移动滑动变阻器使电流表示数不变C．“伏安法”测定值电阻，多次实验的目的是求平均值，减小误差D．在A、B、C选项的三个实验中，滑动变阻器的作用是完全一样的5．（2020·河北张家口市·九年级期中）如图所示，小明同学用电流表、电压表同时测量流过小灯泡的电流及其两端电压的实验。

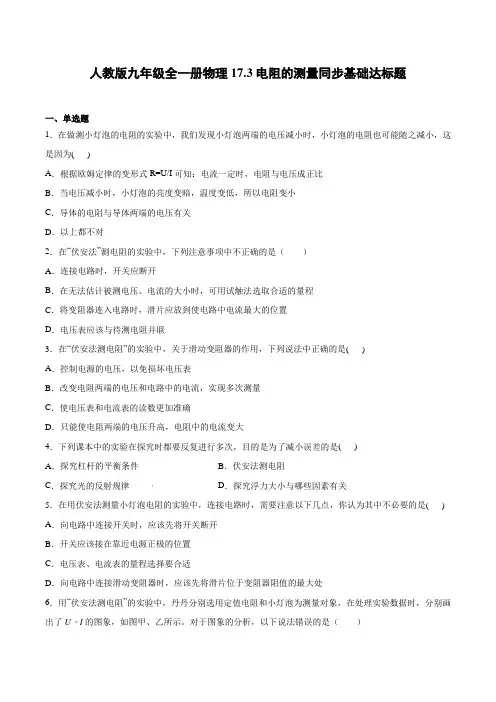

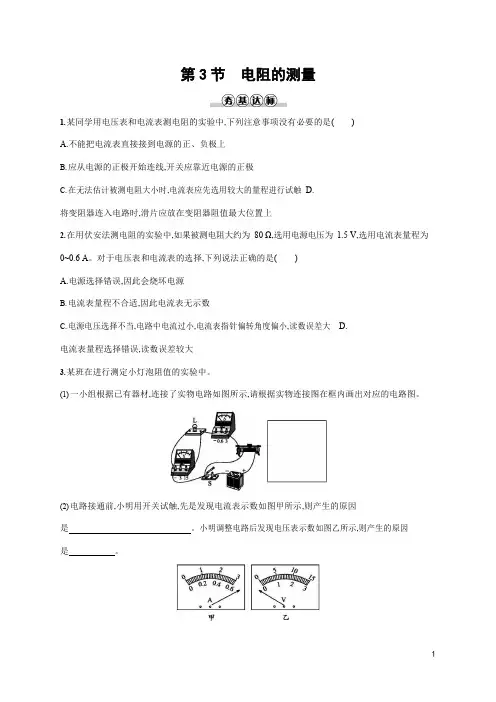

人教版九年级全一册物理17.3电阻的测量同步基础达标题一、单选题1．在做测小灯泡的电阻的实验中，我们发现小灯泡两端的电压减小时，小灯泡的电阻也可能随之减小，这是因为( )A．根据欧姆定律的变形式R=U/I可知：电流一定时，电阻与电压成正比B．当电压减小时，小灯泡的亮度变暗，温度变低，所以电阻变小C．导体的电阻与导体两端的电压有关D．以上都不对2．在“伏安法”测电阻的实验中，下列注意事项中不正确的是（）A．连接电路时，开关应断开B．在无法估计被测电压、电流的大小时，可用试触法选取合适的量程C．将变阻器连入电路时，滑片应放到使电路中电流最大的位置D．电压表应该与待测电阻并联3．在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是( )A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．只能使电阻两端的电压升高，电阻中的电流变大4．下列课本中的实验在探究时都要反复进行多次，目的是为了减小误差的是( )A．探究杠杆的平衡条件B．伏安法测电阻C．探究光的反射规律D．探究浮力大小与哪些因素有关5．在用伏安法测量小灯泡电阻的实验中，连接电路时，需要注意以下几点，你认为其中不必要的是( ) A．向电路中连接开关时，应该先将开关断开B．开关应该接在靠近电源正极的位置C．电压表、电流表的量程选择要合适D．向电路中连接滑动变阻器时，应该先将滑片位于变阻器阻值的最大处6．用“伏安法测电阻”的实验中，丹丹分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图象，如图甲、乙所示。

对于图象的分析，以下说法错误的是（）A．图甲是定值电阻的U﹣I图象，图乙是小灯泡的U﹣I图象B．由图象可知，通过定值电阻的电流和定值电阻两端的电压成正比C．由乙图及实验现象可知小灯泡的电阻随灯丝温度的增加而增大D．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻7．在“测量小灯泡电阻”实验中，某同学连接好电路并闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是( )A．更换小灯泡B．更换电源C．检查电路是否断路D．移动滑动变阻器滑片，观察小灯泡是否发光二、填空题8．．在用伏安法测电阻的实验中，滑动变阻器应与被测电阻_____联；连接实验电路时，开关应处于_______状态，滑动变阻器的滑片应放在____________处；在实验中滑动变阻器的]作用是__________________________________________________．9．测定某导体________最基本的方法叫做是伏安法；其实验原理是根据________；实验时所用的两个电表在接入电路时应注意：①选择适当的________、②正确连接________10．某同学按图甲所示的电路图连接实验电路，测量电阻R的阻值．（1）闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表示数分别如图乙、丙所示，则本次实验中电阻R的阻值为_______Ω．（2）该同学继续向右移动滑动变阻器，此时电压表的示数如何变化？_______．11．要测定某一导体的阻值时，只要用电压表测出导体两端的________和用电流表测出通过它的________，就可以利用公式________计算出待测电阻的阻值，这种测电阻的方法叫________．12．如图甲所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系图象．把灯泡L和电阻R接在电源电压为2V的电路中，如图乙所示，R的阻值为________Ω，电流表的示数为________ A．三、实验题13．要测量一个约为数百欧的电阻R x的阻值。
