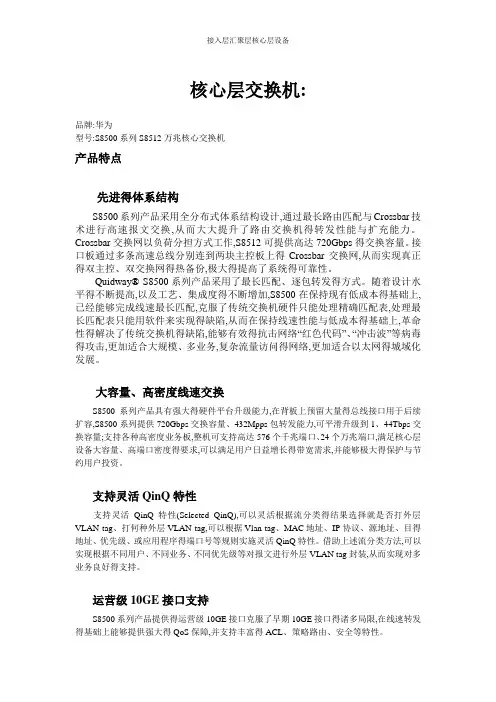

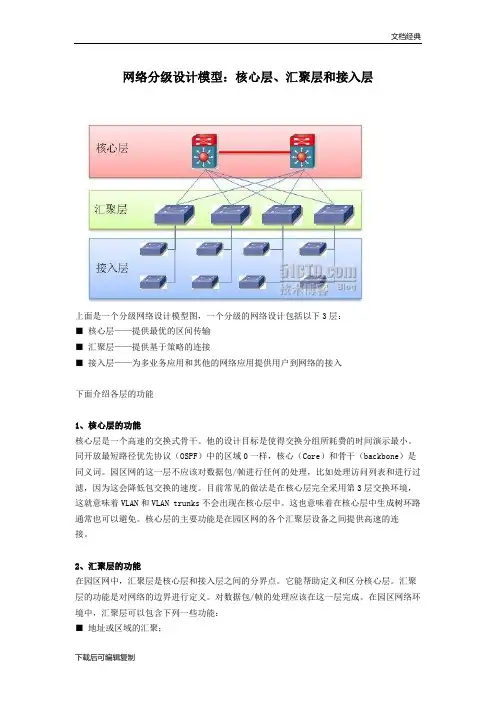

核心层交换机：
品牌：华为
型号：S8500系列S8512万兆核心交换机
产品特点
先进的体系结构
S8500系列产品采用全分布式体系结构设计，通过最长路由匹配和Crossbar 技术进行高速报文交换，从而大大提升了路由交换机的转发性能和扩充能力。Crossbar交换网以负荷分担方式工作，S8512可提供高达720Gbps的交换容量。接口板通过多条高速总线分别连到两块主控板上的Crossbar交换网，从而实现真正的双主控、双交换网的热备份，极大的提高了系统的可靠性。
Quidway? S8500系列产品采用了最长匹配、逐包转发的方式。随着设计水平的不断提高，以及工艺、集成度的不断增加，S8500在保持现有低成本的基础上，已经能够完成线速最长匹配，克服了传统交换机硬件只能处理精确匹配表，处理最长匹配表只能用软件来实现的缺陷，从而在保持线速性能和低成本的基础上，
革命性的解决了传统交换机的缺陷，能够有效的抗击网络“红色代码”、“冲击波”等病毒的攻击，更加适合大规模、多业务，复杂流量访问的网络，更加适合
以太网的城域化发展。
大容量、高密度线速交换
S8500系列产品具有强大的硬件平台升级能力，在背板上预留大量的总线接口用于后续
扩容，S8500系列提供720Gbps交换容量、432Mpps包转发能力，可平滑升级到 1.44Tbps交换容量；支持各种高密度业务板，整机可支持高达576个千兆端口、24个万兆端口，满足
核心层设备大容量、高端口密度的要求，可以满足用户日益增长的带宽需求，并能够极大的保护和节约用户投资。
支持灵活QinQ特性
支持灵活QinQ特性（Selected QinQ），可以灵活根据流分类的结果选择是否打外层VLAN tag、打何种外层VLAN tag，可以根据Vlan tag、MAC地址、IP协议、源地址、目的地址、优先级、或应用程序的端口号等规则实施灵活QinQ特性。借助上述流分类方法，可
以实现根据不同用户、不同业务、不同优先级等对报文进行外层VLAN tag封装，从而实现对多业务良好的支持。
运营级10GE接口支持
S8500系列产品提供的运营级10GE接口克服了早期10GE接口的诸多局限，在线速转
发的基础上能够提供强大的QoS保障，并支持丰富的ACL、策略路由、安全等特性。
S8500系列的10GE接口在提供强大的业务处理能力的同时，保持了以太网一贯的兼容
性和简单易用，升级便利。
MPLS分布式线速支持
S8500系列支持全面的MPLS VPN业务，包括：L3 MPLS VPN、VPLS、VLL、MCE、HoPE；S8500系列产品遵循业务与性能并重的设计理念。一方面带宽和网络规模的增长推
动核心路由交换机的性能容量不断提升，另一方面业务的发展要求核心交换机更加智能化并
具备更强的业务提供能力。Quidway? S8500系列产品实现MPLS的分布式线速转发，满足高端用户对新型增值业务的需求。
电信级可靠性设计
S8500系列产品系统采用分布式结构，支持双主控交换板，无源背板设计，所有单板支
持热插拔；电源系统采用1+1冗余热备份，并支持双路电源输入；风扇冗余设计并支持自
动调速；支持STP/RSTP/MSTP，RPR，VRRP协议，能够满足苛刻的电信级网络可靠性要求，系统可靠性达到：99.999％。
完善的安全机制
Quidway? S8500系列产品支持OSPF 、RIP v2 及BGP v4 报文的明文及MD5密文认证；采用802.1x方式对接入用户进行认证，支持安全的SNMPv3的网管协议、支持配置安全，
对登录用户进行认证，不同级别的用户有不同的配置权限，并提供两种用户认证方式：本地认证和RADIUS认证。
参数：14个槽位，12个通用I/O槽
背板容量 1.8T 交换容量720G
转发性能428M pps
最大支持144GE/576FE/12×10GE接口
定位：大中型企业网骨干路由交换机，大型城域网汇聚层交换机，数据中心核心交换机
汇聚层交换机：
品牌：华为
型号：S6500系列S6503千兆核心三层交换机
产品特点
Quidway? S6500系列高端多业务交换机的特点可以用一句话来概括：“多快好省、高
而不贵”。
“多”：多种机箱，多种引擎，多种业务。
多种机箱：S6500系列包括：S6502（2槽）、S6503（4槽）、S6506（7槽）、S6506R(8槽)。采用统一的硬件和软件平台，完全兼容的引擎和接口板，相同的软件版本。
多种引擎：Salience? III 96G（交换容量96Gbps）、Salience? III 384G（交换容量
768Gbps）。
384Gbps）、Salience? III 768G（交换容量
多种业务：支持强大的组播功能、QinQ、灵活QinQ、802.1x、并支持MPLS、IPv6、DHCP-SERVER等业务的进一步硬件升级扩展。
快：采用新一代高速引擎，实现全分布式线速交换，提供高密度
万兆接口，支持高速业务处理。
高速引擎：采用全分布式体系结构设计，通过Crossbar技术进行高速报文交换；Crossbar 交换网芯片内置于主控板，不再单独占用设备槽位；支持高达768G交换容量。
分布式高速接口板：支持每板48端口千兆、每板2端口万兆等系列化“XG”型高速接口板，实现板内、板间二、三层流量的线速转发；ACL、QOS、组播等基本业务全分布式处
理眩。
高密度万兆接口：支持新一代万兆以太网技术，在线速转发的基础上能够提供强大的
QoS保障，并支持丰富的ACL、策略路由、安全等特性；支持高密度万兆设计，每块业务
板提供2个万兆接口。
好：电信级的高可靠性，完善的安全特性，高度的灵活适用性，
人性化的运营维护特性。
电信级的高可靠性：支持无源背板，支持双路电源供电，支持引擎、电源、风扇的冗余，支持单板热插拔；并可以支持STP/RSTP/MSTP/VRRP/RRPP等协议实现链路冗余。
完善的安全特性：遵从最小服务原则，所有可能遭受到攻击的网络服务在默认情况下均
关闭；支持安全的SSH登陆、基于用户安全策略的SNMP V3、MAC+IP+VLAN绑定、802.1X 认证等安全策略；支持防网络风暴攻击、防DOS/DDOS攻击、防扫描窥探攻击、防畸形报
文攻击、防网络协议报文攻击等安全技术。
高度的灵活适用性：支持业务深度感知，资源动态调配技术，支持ACL/VLAN的动态策略下发；系列化设计，支持从接入到核心的灵活组网能力。
人性化的运营维护特性：支持集群管理，可以对网元进行批量配置和批量升级；支持拓扑管理、可视化图形界面、智能化性能监控、告警管理等功能；
省：高而不贵的产品设计理念，强大的扩展能力，保护用户投资
高而不贵：华为公司是“千兆到桌面”的倡导者和领先者，S6500系列交换机是实现千兆到桌面的主打产品，具有极高的性价比，是桌面带宽升级的最佳选择；提供多种组合配置报价，提供更加超值的“套餐”解决方案；S6502无需专门的管理和路由交换引擎，引擎内
置于业务板内，是最具性价比的框式以太网交换机；提供多种组合接口板，从而实现“一板二用”，从而最大限度的节省用户的投资。
扩展无极限：支持系列化引擎，从96G，到384G，再到768G；具有强大的转发性能，从72Mpps扩展到432Mpps；具有高度的兼容性，各种机箱、引擎、接口板可以良好的向上、向下兼容。
参数：640G备板容量
312G 交换容量
4个槽位
144FE/28GE
定位：中型网络骨干交换机，大型网络的汇聚层交换机，高密度LAN的用户接入交换机
接入层交换机:
品牌：华为
型号：S5516千兆三层交换机
产品特点
先进的体系结构、卓越的性能
S5516具有64Gbps背板带宽，32Gbps交换容量，24Mpps转发能力，最大支持32K 路由表项，基于最长匹配的路由方式，保证了所有报文均获得相同的转发性能,对"红码病毒"和"冲击波病毒"的攻击具有天生的防御能力。强大的处理能力是构建可靠、稳定、高速的
IP网络平台的重要保障。
灵活的组网能力
S5516采用模块化设计，4个接口槽位，每个接口槽位可提供4个GE端口，提供多种规格千兆接口模块供选择，支持高性能SFP光接口，支持GE电口、单/多模光口模块的混合配置，并可提供堆叠接口模块，可以和系列交换机堆叠，能够提供更灵活的组网模式。强大的网络适应能力
支持丰富的二层、三层协议：支持OSPF，RIP I/II，IS-IS，BGP4等路由协议，支持802.1q ，GVRP等二层协议；提供RSTP，VRRP，PIM协议，支持802.1x用户认证功能，可胜任各种复杂网络的组网需求。
丰富的QoS策略
支持DiffServ、802.1p、GTS、WRR、RED等优先级处理和调度算法可以对不同优
先级业务进行调度及良好的网络拥塞控制策略，提供以64Kbit/s为步长的流控粒度，可以对不同业务进行更细致的管理，支持基于L2/3/4的流分类，丰富的Qos策略是构建高质量"三网合一"网络的基础。
实用的网络管理维护功能
支持SNMP，可支持Open View等通用网管平台，以及iManager? 网管系统。支持RMON管理，使设备管理更方便。
参数：交换容量：32Gbps
转发能力：24Mpps
4K 个VLAN
MAC表项：16K
路由表项：32K
槽位数：4
支持单板：4×1000Base-Sx 接口单元
4×1000Base-Lx 接口单元
4×10/100/1000Base-T 接口单元
4端口SFP光接口板
