第1章直流电路复习练习题

第一章直流电机2.1 直流电枢绕组元件内的电动势和电流势直流还是交流？若是交流，那么为什么计算稳态电动势时不考虑元件的电感？[答案]2.2 为什么并励直流发电机工作在空载特性的饱和部分比工作在直线部分时，端电压更加稳定？[答案]2.3 直流电机的磁化曲线和空载特性曲线有什么区别？有什么联系？[答案]2.4 何谓电机饱和现象？饱和程度高低对电机有何影响？[答案]2.5 在什么条件下电枢磁动势与磁场相互作用才产生电磁转矩？若电枢磁动势有交、直两个分量，那么是那个分量产生，那个分量不产生？还是两个都产生？[答案]2.6 一台直流电动机，磁路饱和。

当电机负载后，电刷逆电枢旋转方向移动一个角度。

试分析在此情况下电枢磁动势对气隙磁场的影响。

[答案]2.7 他励直流发电机由空载到额定负载，端电压为什么会下降？并励发电机与他励发电机相比，哪一个电压变化率大？[答案]2.8 并励发电机正转能自励，反转能否自励？[答案]2.9 一台他励直流电动机，当所拖动的负载转矩不变时，电机端电压和电枢附加电阻的变化都不能改变其稳态下电枢电流的大小，这一现象应如何理解？这时拖动系统中哪些必然要发生变化？对串励电动机情况又如何？[答案]2.10 一台正在运行的并励直流电动机，转速为1450r/min。

现将它停下来，用改变励磁绕组的极性来改变转向后（其他均未变），当电枢电流的大小与正转相同时，发现转速为1500r/min，试问这可能是什么原因引起的？[答案]2.11 并励电动机在运行中励磁回路断线，将会发生什么现象？为什么？[答案]2.12 一并励直流发电机，P N＝35kW，U N＝115V，n N＝1450r/min，电枢电路各绕组总电阻r a＝0.0243Ω，一对电刷压降2ΔU b＝2V，并励电路电阻R f＝20.1Ω。

求额定负载时的电磁转矩及电磁功率。

[答案]2.13 一台并励直流电动机，额定数据为：U N＝110V，I N＝28A，n N＝1500r/min,电枢回路总电阻R a＝0.15Ω，励磁回路总电阻R f＝110Ω。

第1章 直流电路 习题参考答案一、 填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流0R U I S 、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2. 电阻、电流和电压都是电路中的基本物理量。

（错）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。

A 、吸收；B 、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（ C ）A 、有电流，有功率损耗；B 、无电流，无功率损耗；C 、有电流，无功率损耗。

第一章直流电路1.电路的基本组成有电源、负载、中间环节三个部分。

2.20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。

3.某点的电位就是该点到参考点的电压。

4.任意两点间的电压就是这两点的电位差。

5.电气设备工作时高于额定电压称为过载。

6.电气设备工作时低于额定电压称为负载。

7.电气设备工作时等于额定电压称为满载。

8.通常所说负载的增加是指负载的电阻增加。

9.叠加原理只适用于线性电路，而不适用于非线性电路。

10．如图所示电路中，当电阻Ｒ2增加时，电流Ｉ将__A___。

(A) 增加(B) 减小(C) 不变11．二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是____A____。

(A) 25Ｗ白炽灯的灯丝电阻较大(B) 100Ｗ白炽灯的灯丝电阻较大(C) 25Ｗ白炽灯的灯丝电阻较小12．图示电路中,A点电位为______V。

13．图示电路中C点的电位为______V。

14．图示电路中A点的电位为______V。

15．图示电路中A点的电位为______V。

16．图示电路中A点的电位为______V。

17.在图示电路中，已知：I1=3A，I2=2A，I3=-5A；则I5=______A。

18.如图所示,一个电源的电动势Ｅ1＝110V，内阻R1＝10Ω, 另一个电动势Ｅ2＝110V，内阻R2＝5Ω，负载两端电压表读数为90V，求：⑴电流Ｉ1，Ｉ2。

⑵负载电阻Ｒ3。

（设电压表内阻为无穷大）解:⑴求电流Ｉ1和Ｉ2：Ｉ1=(Ｅ1-90)/R1=2A , Ｉ2=(Ｅ2-90)/R2=4A⑵负载电阻Ｒ3=90/(Ｉ1+Ｉ2)=15Ω 。

19.求如图所示电路中的电流I3。

（建议用电压源与电流源等效变换的方法）解：将电流源化成电压源，然后合并电压源，再将电压源化成电流源，由分流公式计算。

4.2635326321323=⨯=⨯+=I （A ） 教材1.25已知电路如题1.25图所示。

《电工基础》第一章：直流电路第一部分：直流电路之串、并、混联电路练习题：（一）、填空题1．在串联电路中，等效电阻等于各电阻。

串联的电阻越多，等效电阻越。

2．在串联电路中，流过各电阻的电流，总电压等于各电阻电压，各电阻上电压与其阻值成。

3．利用串联电阻的原理可以扩大电压表的量程。

4．在并联电路中，等效电阻的倒数等于各电阻倒数。

并联的的电阻越多，等效电阻值越。

5．利用并联电阻的原理可以扩大电流表的量程。

6．在220V电源上串联额定值为220V、60W和220V、40W的两个灯泡，灯泡亮的是_____；若将它们并联，灯泡亮的是____。

7．图1_1所示电路中，已知U ab=6V, U=2V, 则R=____Ω。

8．图1_2所示电路中，R=___Ω。

9．图1_3所示电路中，由Y联结变换为Δ联结时，电阻R12=____、R23=____ 、R31=____。

10．图1_4所示电路中，由Y联结变换为Δ联结时，电阻R12=____、R23=____ 、R31=____。

11．图1_5所示电路中，由Y联结变换为Δ联结时，电阻R12=____、R23=____ 、R31=____。

12．图1_6所示电路中，由Δ联结变换为Y联结时，电阻R1=____、R2=____ 、R3=____。

图1—3 图1—4图1—5 13．图1_7所示电路中，由Δ联结变换为Y联结时，电阻R1=____、R2=____ 、R3=____。

14．图1_8所示电路中，由Δ联结变换为Y联结时，电阻R1=____、R2=____ 、R3=____。

15．图1_9所示电路中，有___个Δ联结，有___个Y联结。

16．图1_10所示电路中，R中电流为____。

（二）、选择题1．图1_11所示电路，下面的表达式中正确的是____。

a) U1=-R1U/(R1+R2) b) U2=R2U/(R1+R2) c) U1=R2U/(R1+R2)2．图1_12所示电路，下面的表达式中正确的是____。

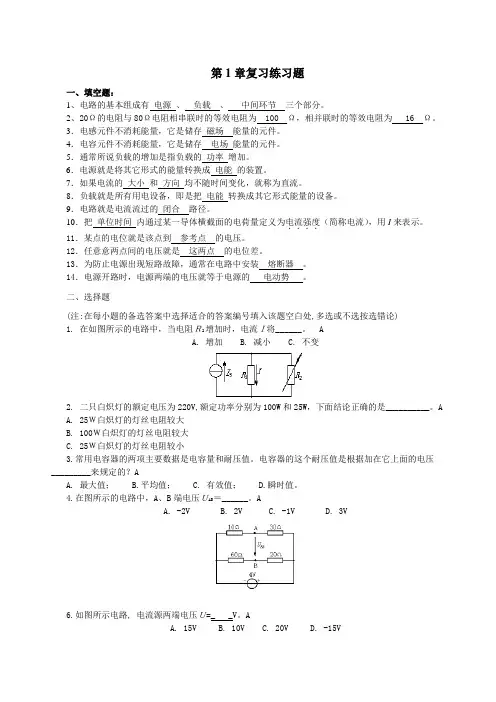

直流电路复习练习题及答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN第1、2章复习题一、填空题：1、电路的基本组成有电源、负载、中间环节三个部分。

2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为16 Ω。

3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的电压源来表示。

4．一个实际的电源可以用电压源来表示，也可用电流源来表示。

5．电感元件不消耗能量，它是储存磁场能量的元件。

6．电容元件不消耗能量，它是储存电场能量的元件。

7．通常所说负载的增加是指负载的功率增加。

8．电源就是将其它形式的能量转换成电能的装置。

9．如果电流的大小和方向均不随时间变化，就称为直流。

10．负载就是所有用电设备，即是把电能转换成其它形式能量的设备。

11．电路就是电流流过的闭全路径。

12．把单位时间内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。

13.戴维南定理可以把任一有源二端网络等效为一个电压源。

14．叠加原理只适用于线性电路，而不适用于非线性电路。

15．某点的电位就是该点到参考点的电压。

16．任意意两点间的电压就是这两点的电位差。

17．电气设备工作时高于额定电压称为过载。

18．电气设备工作时低于额定电压称为欠载。

19．电气设备工作时等于额定电压称为满载。

20．为防止电源出现短路故障，通常在电路中安装熔断器。

21．电源开路时，电源两端的电压就等于电源的电动势。

二、选择题1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。

A. 增加B. 减小C. 不变2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。

A. 25Ｗ白炽灯的灯丝电阻较大B. 100Ｗ白炽灯的灯丝电阻较大C. 25Ｗ白炽灯的灯丝电阻较小3.常用电容器的两项主要数据是电容量和耐压值。

电容器的这个耐压值是根据加在它上面的电压_________来规定的A. 最大值；B.平均值；C. 有效值；D.瞬时值。

2016学年度第一学期16级电子班《电工技术基础》第一章单元测试姓名：得分：一、填空题1、闭合电路的电流强度，跟电源的成正比，跟成反比，这就是闭合电路欧姆定律。

2、电力线总是起于电荷而止于电荷。

3、规定定向移动的方向为电流方向。

5、电源电动势的方向为。

6、根据物质的导电性能，一般把物质分为、、三类。

7、电路中，提供电能的装置是，消耗电能的装置是。

8、负载从电源获得最大功率的条件是。

9、电场具有和的基本特性。

10、单位换算1h= min，3min= s。

3A= mA，1μV=V，1MΩ＝Ω1kW= W，1mm2= m2，1cm= m二、选择题1、关于电场力和电场强度，以下说法正确的是（）A、电场中的A、B两点，电荷受到的电场力大的点场强大B、在电场某点如果没有检验电荷，则电场力为零，电场强度也为零C、电场中某点场强为零，则检验电荷在该点受到的电场力为零D、以上说法均不对2、关于导体的电阻，以下说法错误的是( )A、与导体长度有关B、与导体的材料性质有关C、与横截面积有关D、与导体所处的位置有关3、以下说法正确的是( )A、由R=U/I可知，R与U成正比B、由R=U/I可知，R与I反正比C、虽然R=U/I，但R与U、I没有关系D、以上说法都不对4、关于电源电动势，说法正确的是( )A、电动势的大小体现的电场力做功本领的大小B、电动势的大小等于伏特表直接连在电源两极时所测得的值C、电动势的方向为电源正极指向负极D、电动势的大小反映了电源把其它形式的能转化为电能的本领的大小5、三个分别标有“12V、12W”，“6V、12W”，“9V、12W”的白炽灯，在各自的额定电压下工作，正确的说法是( )A、三灯一样亮B、“12V、12W”的灯最亮C、“6V、12W”的灯最亮D、“12V、12W”的灯最亮，“9V、12W”次之，“6V、12W”最暗6、上题中的三盏灯，都在6V的电压下工作，说法正确的是( )A、三灯一样亮B、“12V、12W”的灯最亮C、“6V、12W”的灯最亮D、“12V、12W”的灯最亮，“9V、12W”次之，“6V、12W”最暗7、在2min的时间内通过导体横截面的电量为6C，则导体中的电流为( )A、3AB、12AC、0.05AD、无法计算8、电路中任意两点间的电位差，也就是这两点间的( )A、电动势B、电位C、电压D、电能9、下列说法正确的是( )A、由可知，P与R成正比B、由可知，P与R成反比C、P既可与R成正比，也可以成反比D、上述说法都不对，应该视具体情况而定10、下列说法错误的是( )A、电力线的疏密程度表示了电场的强弱B、电力线的切线方向表示了电场方向C、空间任何两条电力线绝对不可能相交D、电线线是闭合曲线11、通常电工术语“负载大小”是指的大小。

第⼀章简单直流电路单元测试⼀第⼀章单元测试（⼀）⼀是⾮题（）1. 当电路处于通路状态时,外电路负载的电压等于电源的电动势.（）2. 电源电动势的⼤⼩由电源本⾝的性质决定,与外电路⽆关.（）3. 道题的长度和截⾯积都增⼤⼀倍,其电阻值也增⼤⼀倍.（）4. 电阻两端电压为10V时,电阻值为10Ω;当电压升⾄20V 时,电阻值将为20Ω.（）5. ⼏个电阻并联后的总电阻⼀定⼩于其中任⼀个电阻的阻值.（）6. 在带⼥⾜分压电路中,电阻值越⼤,其两端的电压就越⾼.（）7. 在电阻分流电路中,电阻值越⼤,流过它的电流也就越⼤. （）8. 110V60W的⽩炽灯在220V的电源上能正常⼯作.（）9. 220V60W的⽩炽灯在110V的电源上能正常⼯作.（）10.我们规定⾃负极通过电源内部指向正极的⽅向为电动势的⽅向.（）11.加在⽤电器的电压改变了,但它消耗的功率是不变的.（）12.若选择不同的零点位点时,电路中各点的点位将发⽣变化,但是电路中任意两点间的电压却不会改变.⼆选择题1. R1和R2为两个串联电阻,已知R1=4R2,若R1上消耗的功率为1W,则R2上消耗的功率是( )A 5WB 20WC 0.25WD 400W2. R1和R2为两个并联电阻,已知R1=2R2,若R2上消耗的功率为1W,则R1上消耗的功率是( )A 2WB 1WC 4WD 0.5W3. 如图1-7所⽰,R1=R2=R3=12Ω,则AB间的总电阻为( )A 18ΩB 4ΩC 0D 36Ω4. ⽤电压表测得电路端电压为0,这说明( )A 外电路断路B 外电路短路C 外电路上电流⽐较⼩D 电源内阻为零5. 有⼀个电压表其内阻R V =10.8K Ω,现在要将其量程扩⼤为原来的10倍,则应( )A ⽤18K Ω的电阻于电压表串联B ⽤180Ω的电阻于电压表并联C ⽤16.2K Ω的电阻于电压表串联D ⽤180Ω的电阻于电压表串联6. 6.如图1-8所⽰，当电路中可变电阻R 的阻值增⼤时，（1）电压表○V1的读数将（）A 变⼤B 变⼩C 不变（2）电压表○V2的读数将（）A 变⼤B 变⼩C 不变（3）电压表○A1的读数将（）A 变⼤B 变⼩C 不变（4）电压表○A1的读数将（）A 变⼤B 变⼩C 不变7. 如图1-9所⽰，R 为⼀可变电阻，电源电动势为E 内阻为r ，当（）时电源的输出功率最⼤。

第一章直流电路试题一、填空题：1、电路是由、、和三部分组成，以形成电流的闭合通路。

2、中间环节的作用是把和连接起来，形成闭合回路，并对整个电路实行、和。

3、电源的功能是将能转换成能。

4、负载的作用是将能转换成的能。

5、电路的种类繁多，一般可分为电路和电路两大类。

6、在一个完整的电路中，的电路称为内电路；的电路称为外电路。

7、的定向移动形成电流。

电流的方向规定为的运动方向，与电子移动的方向。

8、如图所示的某段电路，测得电流为1A，若选择电流参考方向由a b则I=A。

9、如图所示的某段电路，测得电压为2V，若选择电流参考方向由a b，I=-1A，则U ab= V，该元件的作用是电能。

10、电源电动势的方向规定为从极指向极，它是力克服力移动电荷做功的结果。

11、电压的方向规定为由端指向端，是力移动电荷做功，通过负载把电能转换成其它形式的能。

12、如图所示电路所标的参考方向，则电阻R两端的实际电位是端高于端。

13、如图所示电路所标的参考方向，则灯泡EL的电流实际方向是从端流向端。

14、如图所示电路，电压表的读数为5V，则E= V，A点电位V A= V，O点电位V0= V。

15、如图所示电路中，未知电阻值或电流值应各为：R1= Ω，I2= A；R3= Ω。

16、如图所示电路，直流电动机M正在运转，测得其端电压为24V。

则安培表的读数为I= ，电动机的功率P= 。

17、为了防止因短路而引起的事故，在实际电路中一般都串联接入。

电路一旦发生短路或，它将断开电源，达到保护的目的。

18、一只标有额定电压20V、额定功率1W的灯泡。

现接在10V的电源下使用，则其阻值为，实际电流是，实际消耗的功率为。

19、将标有“10V、0.25W”和”“10V、1W”的两个灯泡串联起来，接在10V的电源上工作，它们实际消耗的功率：“10V、0.25W”灯泡P1= W，“10V、1W”灯泡P2= W。

20、有三个阻值均为6Ω的电阻，现将它们作不同形式的联接，可以得到的四种等效电阻值分别为、、、。
