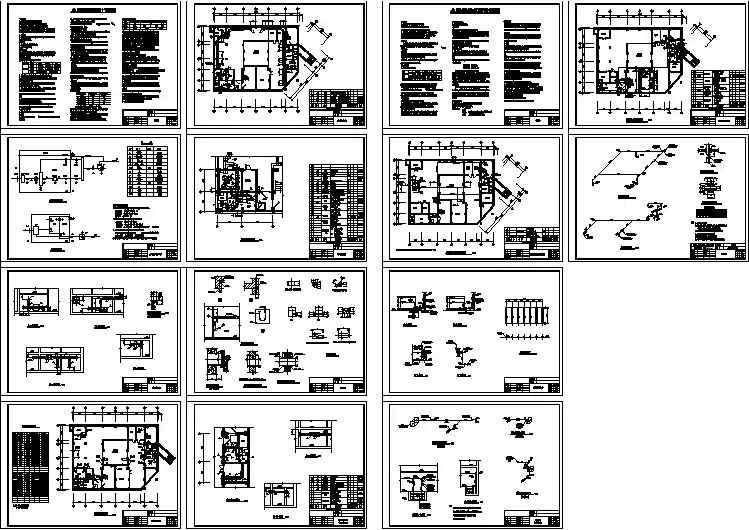

某人防工程建筑电气施工CAD图纸

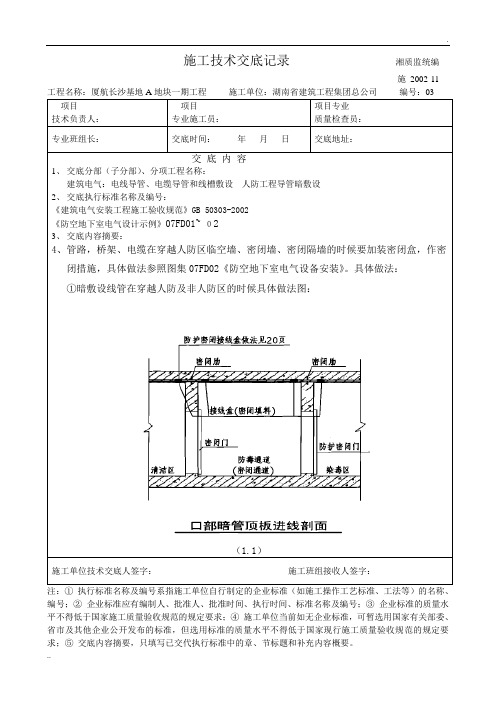

施2002-11工程名称：厦航长沙基地A地块一期工程施工单位：湖南省建筑工程集团总公司编号：03编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交代执行标准中的章、节标题和补充内容概要。

施2002-11工程名称：厦航长沙基地A地块一期工程施工单位：湖南省建筑工程集团总公司编号：03注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交代执行标准中的章、节标题和补充内容概要。

施工技术交底记录湘质监统编施2002-11编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交代执行标准中的章、节标题和补充内容概要。

施工技术交底记录湘质监统编施2002-11工程名称：厦航长沙基地A地块一期工程施工单位：湖南省建筑工程集团总公司编号：03注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交代执行标准中的章、节标题和补充内容概要。

人防电气工程施工方审批：审核：编制：盛世名门二期项目一、编制依据地下室平时为停车场，战时为三个六级乙类人防物资库和一个移动电站,搬运方式为人工搬运，人防地下室建筑面积为11033.00m2，掩蔽面积为6500m2.本工程为附建式乙类人防工程，工程抗力级别为：防常规武器抗力级别为6级，防化学武器级别为丁级，战时人防总配电箱引出配电线路均按电施要求实施,顶板或梁底用吊钩或穿管埋地暗敷.穿墙，埋地敷设的线路必须配合土建施工做好预埋。

管材选用SC钢管（厚度不小于2.5mm),各人员出入口、连通口密闭门门框墙上各预埋5SC50热镀锌钢管.穿越围护结构、防护密闭隔墙、密闭墙的电缆、线穿墙套管均应采用壁厚不小于 2.5mm的热镀锌钢管.平时管线穿越人防外墙、临空墙及密闭隔墙的各种电缆管线和预留备用管应进行防护或密闭处理处理，各人员出入口装设疏散指示灯；引至防护密闭门外灯具的照明线路应在防护门内侧单独设置熔断器保护，具体详见07FD02—31、32页及电施-01。

为了满足战时要求，防护区内的灯具应采用链吊式或线吊，平战相，结合灯具，若没有满足战时要求条件时，在临战前要改装或加装防掉落保护网罩，防护区外的灯具不受此限制，所有配电箱均挂墙明装。

本工程配电采用TN—S系统,电源在进线处PE线做重复接地并做总等电位联结，总等电位端子箱底边距地坪，0.3m处，明装，具体作法见图集：02D501-2.接地系统利用工程结构钢筋网做总等电位联结，所有电气设备及正常时不带电事故时有可能带电的金属外壳，底座支架等均需可靠接地，人防密闭门（或临战封堵)专用接地引上线，采用-40x4镀锌扁钢从接地网引上至地下室距地0.3米预埋,进出防空地下室的线路一律用埋地敷设的电缆经防爆波井引入或引出；穿墙管应采用钢管。

穿越防护密闭墙的管线密闭处理,其方法为：在预埋套管与电缆之间用沥青麻丝或其它具有较好粘着力和，柔性的材料嵌实,在墙外侧用抗力片旋紧，内侧用封口材料敷在表面。
