真空上料机工作原理
真空上料机的工作原理是利用真空吸力将工件吸附在吸盘上，然后通过传送系统将工件送至目标位置。

具体工作过程如下：
1. 准备工作：首先需要将工件放置在待处理区域，然后将真空上料机的吸盘移动至该位置。

2. 创建真空吸力：真空上料机通过连接到真空泵的管路创建负压区域，使吸盘的一侧产生真空吸力。

这样可以将工件吸附在吸盘上。

3. 吸起工件：吸盘在产生真空吸力后，将上面的工件吸附住。

随后，真空上料机将吸盘通过传送系统移动至目标位置。

4. 释放工件：到达目标位置后，真空上料机通过切断与真空泵的连接，停止产生真空吸力，从而使工件可以从吸盘上释放出来。

5. 返回初始位置：完成工件的上料后，真空上料机将吸盘通过传送系统移动回初始位置，为下一次上料做准备。

总的来说，真空上料机通过利用真空吸力将工件吸附在吸盘上，然后通过传送系统将工件移动至目标位置，并在目标位置释放工件。

这种工作原理可以快速高效地完成工件的上料任务。

真空上料机的原理真空上料机是一种通过负压原理将物料从低处输送到高处的设备。

它广泛应用于各种制造业中，如食品、医药、化工等行业。

本文将从原理、结构和工作过程三个方面对真空上料机进行详细介绍。

一、原理真空上料机利用负压原理，通过真空泵将容器内形成真空环境，从而产生负压。

物料由于压力差的作用，从低压区域被抽到高压区域。

其原理类似于我们平日里使用的吸管，通过吸入口的负压将饮料抽到口中。

二、结构真空上料机主要由真空泵、输送管道、料仓和控制系统组成。

真空泵是实现负压的核心部件，通过不断抽取容器内的气体使其达到真空状态。

输送管道负责将物料从料仓中输送到目标位置。

料仓是存放物料的地方，其容量和形状可以根据实际需求进行设计。

控制系统则是对整个设备进行监控和控制的部分，可以实现自动化操作。

三、工作过程1. 准备工作：首先需要将料仓内的物料准备好，并将输送管道与料仓连接好。

同时，开启真空泵，使其开始工作。

2. 吸料过程：当真空泵开始工作后，产生的负压作用于料仓内的物料，使其开始被吸入输送管道。

物料沿着输送管道的方向被不断抽吸，直至到达目标位置。

3. 停止工作：当物料全部被吸入目标位置后，关闭真空泵，停止工作。

同时，清理和维护设备，确保其正常运行。

真空上料机具有以下优点：1. 高效快速：由于利用负压原理，物料可以快速被吸入输送管道，大大提高了工作效率。

2. 精准控制：通过控制系统，可以对设备进行精确的控制和监测，确保物料的准确输送和目标位置的精准定位。

3. 无污染：由于工作环境处于真空状态，物料不会受到外界污染，保证了产品的质量和卫生安全。

4. 多功能：真空上料机可以适用于各种物料的输送，无论是固体、液体还是粉状物料都可以轻松处理。

然而，真空上料机也存在一些局限性：1. 限制物料种类：某些特殊物料可能不适用于真空上料机，因为它们可能会对设备产生腐蚀或损坏。

2. 限制输送距离：由于负压原理的限制，真空上料机的输送距离通常较短，无法应用于长距离输送。

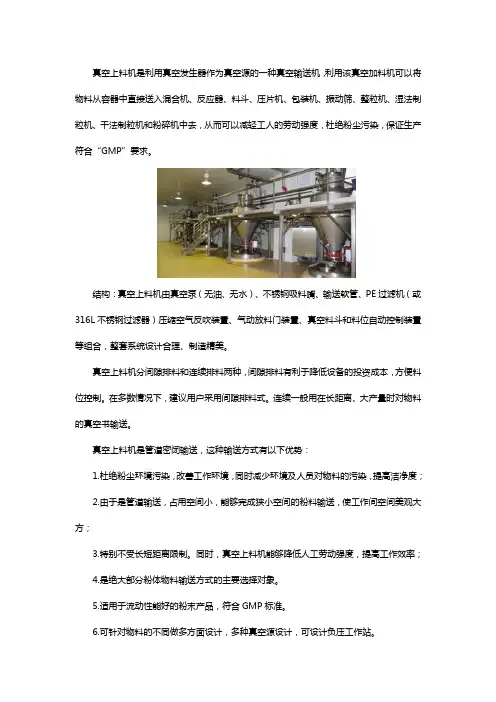

真空上料机是利用真空发生器作为真空源的一种真空输送机，利用该真空加料机可以将物料从容器中直接送入混合机、反应器、料斗、压片机、包装机、振动筛、整粒机、湿法制粒机、干法制粒机和粉碎机中去，从而可以减轻工人的劳动强度，杜绝粉尘污染，保证生产符合“GMP”要求。

结构：真空上料机由真空泵（无油、无水）、不锈钢吸料嘴、输送软管、PE过滤机（或316L不锈钢过滤器）压缩空气反吹装置、气动放料门装置、真空料斗和料位自动控制装置等组合，整套系统设计合理、制造精美。

真空上料机分间隙排料和连续排料两种，间隙排料有利于降低设备的投资成本，方便料位控制。

在多数情况下，建议用户采用间隙排料式。

连续一般用在长距离、大产量时对物料的真空书输送。

真空上料机是管道密闭输送，这种输送方式有以下优势：
1.杜绝粉尘环境污染，改善工作环境，同时减少环境及人员对物料的污染，提高洁净度；
2.由于是管道输送，占用空间小，能够完成狭小空间的粉料输送，使工作间空间美观大方；
3.特别不受长短距离限制。

同时，真空上料机能够降低人工劳动强度，提高工作效率；
4.是绝大部分粉体物料输送方式的主要选择对象。

5.适用于流动性能好的粉末产品，符合GMP标准。

6.可针对物料的不同做多方面设计，多种真空源设计，可设计负压工作站。

通过上述内容的介绍，希望可以帮助大家了解这一问题，同时如有这方面的兴趣或需求，请咨询南京金铂锐工业设备有限公司。

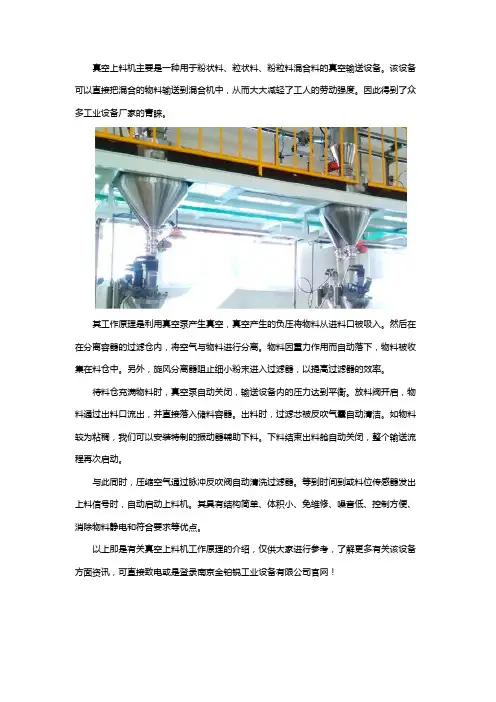

真空上料机主要是一种用于粉状料、粒状料、粉粒料混合料的真空输送设备。

该设备可以直接把混合的物料输送到混合机中，从而大大减轻了工人的劳动强度。

因此得到了众多工业设备厂家的青睐。

其工作原理是利用真空泵产生真空，真空产生的负压将物料从进料口被吸入。

然后在在分离容器的过滤仓内，将空气与物料进行分离。

物料因重力作用而自动落下，物料被收集在料仓中。

另外，旋风分离器阻止细小粉末进入过滤器，以提高过滤器的效率。

待料仓充满物料时，真空泵自动关闭，输送设备内的压力达到平衡。

放料阀开启，物料通过出料口流出，并直接落入储料容器。

出料时，过滤芯被反吹气囊自动清洁。

如物料较为粘稠，我们可以安装特制的振动器辅助下料。

下料结束出料舱自动关闭，整个输送流程再次启动。

与此同时，压缩空气通过脉冲反吹阀自动清洗过滤器。

等到时间到或料位传感器发出上料信号时，自动启动上料机。

其具有结构简单、体积小、免维修、噪音低、控制方便、消除物料静电和符合要求等优点。

以上即是有关真空上料机工作原理的介绍，仅供大家进行参考，了解更多有关该设备方面资讯，可直接致电或是登录南京金铂锐工业设备有限公司官网！。

上料机：真空上料机的原理特点上料机是一种广泛应用于化工、食品、医药等领域的设备，它的作用是将粉状或颗粒状物料从一个容器中输送至另一个容器中。

其中，真空上料机是一种常见的上料机类型，利用真空作为动力，将物料吸入管道，然后输送至需要的地方。

本文将对真空上料机的原理特点进行介绍。

真空上料机的原理真空上料机其实就是一种真空输送设备，它利用真空负压使物料从一个端口吸入管道，然后通过管道输送至需要的位置。

工作原理真空上料机的原理比较简单，其工作流程可分为以下几个步骤：1.启动真空泵，产生负压。

2.当负压达到设定值时，开启上料机的进料阀门，让物料进入上料机。

3.物料通过管道输送至目标位置。

4.关闭进料阀门，停止输送工作。

同时，关闭真空泵，使系统回到初始状态。

需要注意的是，对于不同的物料，其输送速率和输送距离均有一定限制，应在选择设备时进行合理的匹配。

主要部件真空上料机的主要部件包括：1.减压箱：接收物料的容器，通常位于上料机的顶部，是输送物料的起点。

2.真空泵：产生负压，使物料被吸入管道。

3.进料阀门：控制物料进入管道的阀门。

4.管道系统：连接各个部件的管道，输送物料。

5.收料箱：接收输送至目标位置的物料容器。

真空上料机的特点相较于其他传统的上料机类型，真空上料机具有以下几个特点：1.适用于输送难以流动的物料。

由于真空上料机是通过吸力将物料吸入管道，因此可以很好地应对物料粘附性较强或流动性较差的情况。

2.高效且卫生。

真空上料机输送时，物料不受到挤压和颗粒磨损，减少了物料的粉尘和杂质污染，因此在药品、食品等关注卫生性较高的领域得到了广泛应用。

3.可靠性高。

真空上料机的结构简单，少有易损件，因此在使用上能够保持比较长的寿命，并且需要较少的维护和保养工作。

总结真空上料机是一种常见的上料机类型，其简单的结构、卫生的特点以及适用于输送难以流动物料的能力，使其在化工、医药、食品等领域得到广泛应用。

在实际选择和使用中，需要根据物料性质、输送距离等因素进行合理的匹配，以达到最优的工作效果。

真空上料机范文真空上料机是一种利用真空吸附技术实现物料上料的机械设备。

它被广泛应用于各种工业生产领域，如电子制造、半导体、食品制造、医药等。

在这些行业中，物料的上料过程需要满足高效、快速、精准的需求，真空上料机正是为了满足这些需求而被开发出来的一种设备。

首先，真空上料机通过真空泵产生负压，使吸嘴吸附物料。

在这个过程中，吸嘴上的气流会形成负压区域，吸嘴开口与物料表面接触时，负压区域内的气体会被抽走，形成真空吸附力。

接下来，真空上料机通过控制系统将吸附的物料运输到指定位置。

在运输的过程中，控制系统会根据设定的参数，调整吸嘴的位置和方向，确保物料能够准确无误地到达目标位置。

同时，系统还可以根据需要调整吸嘴的速度和力度，以适应不同物料的特性。

最后，真空上料机将吸附的物料放置到目标位置。

在这个过程中，控制系统会使用各种技术，如机械臂、输送带等，将物料准确放置在指定位置。

为了确保物料的精准度，系统还会使用传感器和测量设备，对物料的位置和角度进行实时监测和调整。

首先，真空上料机可以实现全自动操作。

它不需要人工干预，通过控制系统可以自动完成吸附、运输和放置物料的整个过程。

这样可以提高生产效率，减少人力成本。

其次，真空上料机可以实现高速物料上料。

它采用真空泵产生的负压，可以在瞬间将物料吸附、运输和放置到目标位置。

相比手工操作，它的速度更快，更稳定，可以大大提高生产效率。

再次，真空上料机可以实现精准物料上料。

通过控制系统的精确控制，真空上料机可以将物料准确无误地放置到指定位置。

这样可以减少误差，提高产品质量。

此外，真空上料机还具有一些其他的优点。

例如，它可以适应不同形状、尺寸和质量的物料，具有较大的适应性和灵活性。

另外，它还可以避免物料的二次污染，保持环境干净整洁。

综上所述，真空上料机是一种通过真空吸附技术实现物料上料的机械设备。

它具有自动化、高效、精准的优点，被广泛应用于各个工业领域。

随着科技的不断进步和应用的不断发展，相信真空上料机在未来会有更广阔的应用前景。

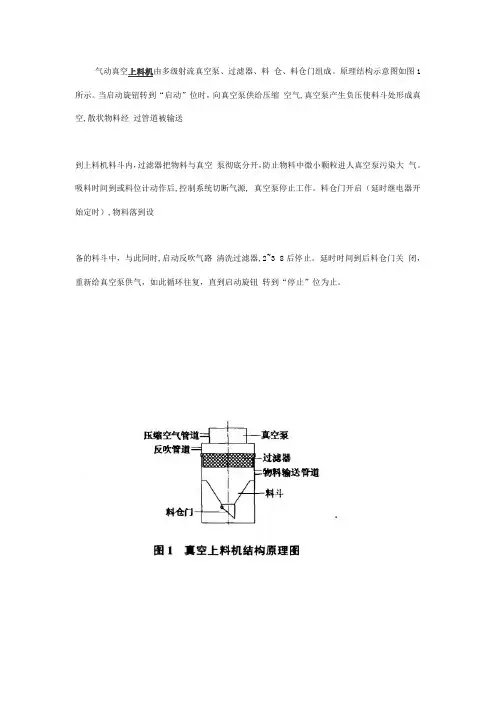

气动真空上料机由多级射流真空泵、过滤器、料仓、料仓门组成。

原理结构示意图如图1所示。

当启动旋钮转到“启动”位时，向真空泵供给压缩空气,真空泵产生负压使料斗处形成真空,散状物料经过管道被输送
到上料机料斗内，过滤器把物料与真空泵彻底分开，防止物料中微小颗粒进人真空泵污染大气。

吸料时间到或料位计动作后,控制系统切断气源, 真空泵停止工作。

料仓门开启（延时继电器开始定时）,物料落到设
备的料斗中，与此同时,启动反吹气路清洗过滤器,2~3 8后停止。

延时时间到后料仓门关闭，重新给真空泵供气，如此循环往复，直到启动旋钮转到“停止”位为止。

真空上料机原理真空上料机是一种用于输送粉状或颗粒状材料的设备，主要用于制药、食品、化工等行业。

该机器采用真空吸气原理，能够迅速而高效的将材料输送到需要的位置。

下面就来详细介绍一下真空上料机的原理。

一、真空系统真空上料机的工作原理是基于真空系统的，真空装置可分为机械泵和根泵两个部分。

机械泵主要用于排气，当真空被抽取到一定的程度后，根泵便开始运作，将管道内的气体排除，形成真空环境。

当管道内形成真空环境后，对粉状或颗粒状材料便产生了吸引力，将其吸引到系统内。

二、气力输送装置在真空系统的帮助下，粉状或颗粒状材料被吸引到输送管道内，但由于材料颗粒之间自然存在的阻力和摩擦力，可能会降低输送的速度。

因此，需要加入气流，将材料进行推进。

通常，气流和材料之间的比例为1：1.5～2：1，通过气流的推动，材料可以在输送管道中快速传输。

三、接收装置当粉状或颗粒状材料到达目标位置后，需要进行接收。

接收器主要分为两种：气力传输式和涡旋传输式。

前者通过气流的吹垫将材料抬升至所需位置，并通过减压将其吸出；后者则利用涡旋力将材料解离排出。

这两种传输方式各有优劣，可以根据具体需求进行选择。

四、控制系统一个完整的真空上料机还需配备一个控制系统，主要包括运行控制、安全设置和故障检测等功能。

通过电子元件和自动控制器，能够实现精准的控制，确保设备的安全性和稳定性。

总之，真空上料机是一种高效的输送设备，采用真空原理和气力推进，能够迅速且准确地将材料输送到指定位置。

虽然其工作原理较为简单，但其核心技术在于控制系统，需要满足高准确度、高稳定性和高安全性的要求。

随着科技的不断进步，真空上料机的技术也会不断发展，为相关行业的发展提供更大的支持。

真空上料机真空加料机设备工艺原理背景现代生产中，加工制造行业所使用的材料愈加复杂，境内外的各大企业对于自动化程度的要求也越来越高。

而传统上料方式往往存在不规范操作、浪费较多、环保危害大等问题。

为此，真空上料机真空加料机逐渐成为现代化企业生产线的热门选择。

本文将探究真空上料机和真空加料机设备的工艺原理。

真空上料机和真空加料机的定义•真空上料机：是一种利用真空原理把物料从储料桶中吸出并输送到下一工序中去的机械设备。

•真空加料机：是一种利用低压真空机和缸体工作原理，将各种原材料精确且定量地加入到混合警中的机械设备。

真空上料机的工艺原理真空上料机的工艺原理主要涉及到以下几部分：1. 真空生成首先将输入口的管道连接到真空泵上，启动真空泵，通过压缩机将空气抽出形成真空环境。

而这个过程中，压缩机仅需要消耗非常少量的电能。

储料桶中的材料主要分为以下几种：•流动性好的散料（塑料、化工原料等）•高耐磨的颗粒材料（化学药品、冶金材料等）•不易流动的块状材料（高分子密度板、化学纤维等）在开始上料之前，需要先将物料放进储料桶中。

而后，启动真空上料机将垂直于储料桶的吸口与材料接触表面对准。

开启真空泵之后，储料桶中的材料即可被吸出，通过输送管道被传输到下一工序。

3. 流量控制真空上料机需要对各个工艺步骤中的物料流量进行精确控制。

因此，设计师通常会在输送管道中预先安装一个流量控制阀门。

当物料输送流量达到预设值时，管道中的流量传感器会自动关闭流量控制阀门，确保输送流量的准确度。

4. 压力开关为防止因为设备故障，而在高速运行时发生故障，造成人员及设备的伤害以及损失。

因此，在真空上料机内部，设定了一个压力开关，实时监测设备压力。

万一设备压力超过预设极限，压力开关会自动切断电源，确保设备安全运行。

真空加料机的工艺原理真空加料机的工艺原理主要涉及到以下几部分：在加料之前，需要先将材料做简单的预处理。

这包括：•对散料材料进行粉碎分散、减小粒度•对颗粒材料进行过筛、去除杂质•对块状材料进行裁剪、去除毛刺2. 加料将预处理后的物料直接加入到混合罐中。
