履带车辆设计计算说明
整车参数计算根据《GB/T 3871.2-2006 农业拖拉机试验规程第2 部份：整机参数测量》标准要求进行计算：一、基本参数二、质量参数的计算1、整备质量M0为1825kg ；2、总质量M总M总=M0+M1+ M2 =1825+300+75=2200 kgM1载质量：300kg M2驾驶员质量：75kg3、使用质量：M总=M0+ M2 =1825+75=1900 kg4、质心位置根据《GB/T 3871.15-2006 农业拖拉机试验规程第15部份:质心》标准要求进行计算： 空载时：质心至后支承点的距离A0=830mm质心至前支承点的距离B=610mm 质心至地面的距离h0=450mm满载时：质心至后支承点的距离A0=605mm质心至前支承点的距离B=812mm 质心至地面的距离h0=546mm5、稳定性计算a 、保证拖拉机爬坡时不纵向翻倾的条件是：00h A ＞δ=0.7 （δ为滑转率）空载时：830/450=1.84＞0.7 满载时：605/546=1.11＞0.7 满足条件。
b 、保证拖拉机在无横向坡度转弯时，不横向翻倾的条件是：h a2＞δ=0.7 a —轨距， a =1200mm h —质心至地面距离mm空载：12002450⨯=1.33＞0.7 满载：12002546⨯=1.10＞0.7故拖拉机在空、满载运行中均能满足稳定性要求。
三、发动机匹配根据《GB/T 1147.1-2007 中小功率内燃机第1 部份：通用技术条件》标准要求进行计算：XJ —782LT 履带式拖拉机配套用昆明云内发动机，型号为：YN38GB2型柴油机，标定功率为57kW/h ，转速为2600r/min.(1)最高设计车速V max =8 km/h ，所需功率：P emax =n1( p f + p w )kw m k V A C v f g m n max d max ⎥⎦⎤⎢⎣⎡⋅⋅+⋅⋅⋅=）（）（761403600133122009.80.0280.9 1.4 1.1580.9360076140⎡⎤⨯⨯⨯⨯⨯⨯=+⎢⎥⎣⎦（）（） =6.188kW(2)根据柴油机全负荷速度特性，最大扭矩点的低速档行车速度V2=4km/h 。
履带车辆设计计算说明
整车参数计算根据《GB/T 3871.2-2006 农业拖拉机试验规程第2 部份：整机参数测量》标准要求进行计算：一、基本参数二、质量参数的计算1、整备质量M0为1825kg2、总质量M总M总=M0+M1+ M2 =1825+300+75=2200 kgM1载质量：300kg M2驾驶员质量：75kg3、使用质量：M总=M0+ M2 =1825+75=1900 kg4、质心位置根据《GB/T 3871.15-2006 农业拖拉机试验规程第15部份:质心》标准要求进行计算： 空载时：质心至后支承点的距离A0=830mm质心至前支承点的距离B=610mm 质心至地面的距离h0=450mm满载时：质心至后支承点的距离A0=605mm质心至前支承点的距离B=812mm 质心至地面的距离h0=546mm5、稳定性计算a 、保证拖拉机爬坡时不纵向翻倾的条件是：00h A ＞δ=0.7 （δ为滑转率）空载时：830/450=1.84＞0.7 满载时：605/546=1.11＞0.7 满足条件。
b 、保证拖拉机在无横向坡度转弯时，不横向翻倾的条件是：h a2＞δ=0.7 a —轨距， a =1200mm h —质心至地面距离mm空载：12002450⨯=1.33＞0.7 满载：12002546⨯=1.10＞0.7故拖拉机在空、满载运行中均能满足稳定性要求。
三、发动机匹配根据《GB/T 1147.1-2007 中小功率内燃机第1 部份：通用技术条件》标准要求进行计算：XJ —782LT 履带式拖拉机配套用昆明云内发动机，型号为：YN38GB2型柴油机，标定功率为57kW/h ，转速为2600r/min.(1)最高设计车速V max =8 km/h ，所需功率：P emax =n1( p f + p w )kw m k V A C v f g m n max d max ⎥⎦⎤⎢⎣⎡⋅⋅+⋅⋅⋅=）（）（761403600133122009.80.0280.9 1.4 1.1580.9360076140⎡⎤⨯⨯⨯⨯⨯⨯=+⎢⎥⎣⎦（）（） =6.188kW(2)根据柴油机全负荷速度特性，最大扭矩点的低速档行车速度V2=4km/h 。
履带车辆设计计算说明
履带车辆设计计算说明 Document number：PBGCG-0857-BTDO-0089-PTT1998整车参数计算根据《GB/T 农业拖拉机试验规程第2 部份：整机参数测量》标准要求进行计算：一、基本参数二、质量参数的计算1、整备质量M0为1825kg ；2、总质量M总M总=M0+M1+ M2 =1825+300+75=2200 kgM1载质量：300kg M2驾驶员质量：75kg3、使用质量：M总=M0+ M2 =1825+75=1900 kg4、质心位置根据《GB/T 农业拖拉机试验规程第15部份:质心》标准要求进行计算： 空载时：质心至后支承点的距离A0=830mm质心至前支承点的距离B=610mm 质心至地面的距离h0=450mm满载时：质心至后支承点的距离A0=605mm质心至前支承点的距离B=812mm 质心至地面的距离h0=546mm5、稳定性计算a 、保证拖拉机爬坡时不纵向翻倾的条件是：00h A ＞δ= （δ为滑转率）空载时：830/450=＞ 满载时：605/546=＞ 满足条件。
b 、保证拖拉机在无横向坡度转弯时，不横向翻倾的条件是：h a2＞δ=0.7 a —轨距， a =1200mm h —质心至地面距离mm空载：12002450⨯=＞ 满载：12002546⨯=＞故拖拉机在空、满载运行中均能满足稳定性要求。
三、发动机匹配根据《GB/T 中小功率内燃机第1 部份：通用技术条件》标准要求进行计算：XJ —782LT 履带式拖拉机配套用昆明云内发动机，型号为：YN38GB2型柴油机，标定功率为57kW/h ，转速为2600r/min.(1)最高设计车速Vmax=8 km/h，所需功率：P emax =n1( pf+ pw)kw=(2)根据柴油机全负荷速度特性，最大扭矩点的低速档行车速度V2=4km/h。
选用V2=4km/h，最大爬坡度为25%时，计算所需功率：p emax =n1( pf+ pi+pw)kw=上述两式中：Pf——滚动阻力消耗的功率；Pw——空气阻力消耗的功率；Pi——坡度阻力消耗的功率；η——传动效率系数，取η =；f——滚动阻力系数，取f=；C d ——空气阻力系数，取Cd=；A——拖拉机前进方向迎风面积A=B×H（宽×高）= ×V a ——拖拉机取低档速度Va=4km/h;i max ——最大爬坡坡度，imax=25%；G——拖拉机总质量，G总 =2200kg。
橡胶履带底盘的介绍
橡胶履带底盘的介绍zy08
单位名称：中运智能机械集团
• 橡胶履带底盘参数 • 长 3000mm • 宽 2045mm • 高 670mm • 起升高度 670mm • 驱动轮直径 312mm • 履带型号/宽度 KD-320/320mm • 履带节数 75节 • 重量 1090KG • 承重 3.5吨 • 动力部分 380V交流电机
• 工程履带底盘介绍
• 工程的履带底盘分为钢制履带底盘和橡胶履带底盘两大类产品，钢制 底盘承载能力在2吨—120吨之间，橡胶底盘承载能力在1吨—12吨之 间，根据不同主机设备工作需求，如履带板宽度，底盘总长度，底盘 总宽度及底盘以上配套件都可以根据用户需要进行灵活多变特殊设计 制造。
• 工程橡胶履带特点
• 橡胶履带底盘工作环境
• （1）橡胶履带的使用温度一般在-25～+55℃之间。 • （2）化学药品、机油、海水的盐份会加快履带的老化，在这样的环
境下使用后要清洗履带。
• （3）有锐利突起（如钢筋、石块等）的路面会导致橡胶履带外伤。 • （4）道路的边石、车辙或凹凸不平的路面会导致履带边缘接地侧花
纹产生裂纹，这种裂纹未伤及钢丝帘线时可以继续使用。
• （5）砂砾、碎石路面会造成与承重轮接触的橡胶表面早期磨损，形 Байду номын сангаас小裂口。严重时水分侵入，造成芯铁脱落、钢丝断裂。
谢谢
单位名称：中运智能机械集团
• 履带是由主动轮驱动、围绕着主动轮、负重轮、诱导轮和 托带轮的柔性链环。履带由履带板和履带销等组成。履带 销将各履带板连接起来构成履带链环。履带板的两端有孔， 与主动轮啮合，中部有诱导齿，用来规正履带，并防止坦 克转向或侧倾行驶时履带脱落，在与地面接触的一面有加 强防滑筋（简称花纹），以提高履带板的坚固性和履带与 地面的附着力。
单位名称：中运智能机械集团
• 橡胶履带底盘参数 • 长 3000mm • 宽 2045mm • 高 670mm • 起升高度 670mm • 驱动轮直径 312mm • 履带型号/宽度 KD-320/320mm • 履带节数 75节 • 重量 1090KG • 承重 3.5吨 • 动力部分 380V交流电机
• 工程履带底盘介绍
• 工程的履带底盘分为钢制履带底盘和橡胶履带底盘两大类产品，钢制 底盘承载能力在2吨—120吨之间，橡胶底盘承载能力在1吨—12吨之 间，根据不同主机设备工作需求，如履带板宽度，底盘总长度，底盘 总宽度及底盘以上配套件都可以根据用户需要进行灵活多变特殊设计 制造。
• 工程橡胶履带特点
• 橡胶履带底盘工作环境
• （1）橡胶履带的使用温度一般在-25～+55℃之间。 • （2）化学药品、机油、海水的盐份会加快履带的老化，在这样的环
境下使用后要清洗履带。
• （3）有锐利突起（如钢筋、石块等）的路面会导致橡胶履带外伤。 • （4）道路的边石、车辙或凹凸不平的路面会导致履带边缘接地侧花
纹产生裂纹，这种裂纹未伤及钢丝帘线时可以继续使用。
• （5）砂砾、碎石路面会造成与承重轮接触的橡胶表面早期磨损，形 Байду номын сангаас小裂口。严重时水分侵入，造成芯铁脱落、钢丝断裂。
谢谢
单位名称：中运智能机械集团
• 履带是由主动轮驱动、围绕着主动轮、负重轮、诱导轮和 托带轮的柔性链环。履带由履带板和履带销等组成。履带 销将各履带板连接起来构成履带链环。履带板的两端有孔， 与主动轮啮合，中部有诱导齿，用来规正履带，并防止坦 克转向或侧倾行驶时履带脱落，在与地面接触的一面有加 强防滑筋（简称花纹），以提高履带板的坚固性和履带与 地面的附着力。
履带式行走底盘设计
目录摘要 (1)关键词 (1)1前言 (2)1.1该研究的目的及意义 (2)1.2履带式行走地盘设计的国内外发展状况 (2)1.2.1国外的研究与发展 (2)1.2.2国内的研究与发展 (3)2设计任务书 (3)2.1总体设计依据 (3)2.1.1设计要求 (4)2.1.2设计内容 (4)2.2产品用途 (4)2.3产品的主要技术指标与主要技术参数 (4)2.4设计的关键问题及其解决方法 (4)3设计方案的比较分析与选择 (5)3.1行走底盘方案 (5)3.1.1履带式底盘与轮式底盘的比较 (5)3.1.2方案的确定及总体设计 (6)3.2履带行走装置的设计 (6)3.2.1履带行走装置的结构组成及其工作原理 (6)3.2.2履带 (7)3.2.3驱动轮 (7)3.2.4导向轮、支重轮和托带轮 (8)3.2.5张紧装置 (9)4履带底盘相关性能的计算 (11)4.1牵引性能计算 (11)4.2转向最大驱动力矩的分析与计算 (13)4.2.1履带转向时驱动力说明 (13)4.2.2转向驱动力矩的计算 (13)5履带底盘重要零部件的计算及校核 (17)5.1轴的设计与校核 (17)5.1.1轴的尺寸设计 (17)5.1.2轴的校核 (17)5.2驱动轮的校核 (19)5.2.1齿面接触疲劳强度校核 (19)5.2.2齿根弯曲疲劳强度校核 (19)5.3轴承的寿命校核 (20)5.4键的设计及其校核 (20)5.5机架的校核 (20)5.6螺栓的设计及校核 (21)6总结 (22)参考文献 (23)致谢 (24)履带式行走底盘设计摘要：履带式底盘的结构特点和性能决定了它在农田机耕作业中具有明显的优势。
根据农田作业对拖拉机的要求，进行履带式农用拖拉机底盘的设计。
项目研究对提高农机设计水平和农业机械化技术水平具有重要意义。
该研究应用农业机械学、汽车拖拉机学、机械设计、机械原理等理论，对履带式行走底盘的驱动行走系统进行了理论分析与研究，完成了履带底盘主要工作参数的确定和力学的计算。
![[精选]履带车辆设计计算说明资料](https://uimg.taocdn.com/836c1d270b4e767f5acfce57.webp)
[精选]履带车辆设计计算说明资料
整车参数计算根据《GB/T 3871.2-2006 农业拖拉机试验规程第2 部份：整机参数测量》标准要求进行计算：一、基本参数二、质量参数的计算1、整备质量M0为1825kg ；2、总质量M总M总=M0+M1+ M2 =1825+300+75=2200 kgM1载质量：300kg M2驾驶员质量：75kg3、使用质量：M总=M0+ M2 =1825+75=1900 kg4、质心位置根据《GB/T 3871.15-2006 农业拖拉机试验规程第15部份:质心》标准要求进行计算： 空载时：质心至后支承点的距离A0=830mm质心至前支承点的距离B=610mm 质心至地面的距离h0=450mm满载时：质心至后支承点的距离A0=605mm质心至前支承点的距离B=812mm 质心至地面的距离h0=546mm5、稳定性计算a 、保证拖拉机爬坡时不纵向翻倾的条件是：00h A ＞δ=0.7 （δ为滑转率）空载时：830/450=1.84＞0.7 满载时：605/546=1.11＞0.7 满足条件。
b 、保证拖拉机在无横向坡度转弯时，不横向翻倾的条件是：h a2＞δ=0.7 a —轨距， a =1200mm h —质心至地面距离mm空载：12002450⨯=1.33＞0.7 满载：12002546⨯=1.10＞0.7故拖拉机在空、满载运行中均能满足稳定性要求。
三、发动机匹配根据《GB/T 1147.1-2007 中小功率内燃机第1 部份：通用技术条件》标准要求进行计算：XJ —782LT 履带式拖拉机配套用昆明云内发动机，型号为：YN38GB2型柴油机，标定功率为57kW/h ，转速为2600r/min.(1)最高设计车速V max =8 km/h ，所需功率：P emax =n1( p f + p w )kw m k V A C v f g m n max d max ⎥⎦⎤⎢⎣⎡⋅⋅+⋅⋅⋅=）（）（761403600133122009.80.0280.9 1.4 1.1580.9360076140⎡⎤⨯⨯⨯⨯⨯⨯=+⎢⎥⎣⎦（）（） =6.188kW(2)根据柴油机全负荷速度特性，最大扭矩点的低速档行车速度V2=4km/h 。
履带式机器人讲解
2.1性能参数 行驶速度 爬坡能力 接地比压 最大牵引力 2.2结构参数 履带链轨节距t，履带板宽度，驱动轮节圆直径， 导向轮工作面直径，托链轮踏面直径，支重轮踏面 直径，支重轮个数
自动化工程学院 School of Mechanical Engineering
履带式机器人车体特性
• 轮式机器人： 优点：速度快、效率高、运动噪声低、 缺点：越障能力、地形适应能力差、转弯效率低，或转外 半径大。 适合：野外、城市环境都可以，但是地形不能太复杂，如 上楼梯难以实现 履带式机器人： 优点：越障能力、地形适应、抓地能力强，可原地转弯 缺点：速度相对较低、效率低、运动噪声较大 适合：野外、城市环境都可以，尤其在爬楼梯、越障等方 面优于轮式机器人
管道清理机器人
管道勘察机器人
履带式防爆机器人
搜救机器人
侦查型
侦查型机器人
履带式机器人的机构特点
• 形状可变履带机器人 • 所谓形状可变履带机器人，是指该机器人所用履 带的构形可以根据地形条件和作业要求进行适当 变化。该机器人的主体部分是两条形状可变的履 带，分别由两个主电动机驱动。当两条履带的速 度相同时，机器人实现前进或后退移动；当两条 履带的速度不同时，机器人实现转向运动。当主 臂杆绕履带架上的轴旋转时，带动行星轮转动， 从而实现履带的不同构形，以适应不同的运动和 作业环境
形状可变履带机器人外形结构示 意图
博学笃行 盛德日新
履带式机器人
自动化工程学院
1916年9月，英法联军与德 军在法国索姆河畔展开激战。 英军突然出动了49辆黑黝黝的 钢铁怪物，以每小时6千米的速 度在松软的土地上隆隆地冲向 德军阵地。打得德军人仰马翻。 这就是最早的实战坦克。坦克 为什么能在松软和泥泞的土地 上快速行驶呢？这与它那双 “铁脚板”----履带是不开的。
自动化工程学院 School of Mechanical Engineering
履带式机器人车体特性
• 轮式机器人： 优点：速度快、效率高、运动噪声低、 缺点：越障能力、地形适应能力差、转弯效率低，或转外 半径大。 适合：野外、城市环境都可以，但是地形不能太复杂，如 上楼梯难以实现 履带式机器人： 优点：越障能力、地形适应、抓地能力强，可原地转弯 缺点：速度相对较低、效率低、运动噪声较大 适合：野外、城市环境都可以，尤其在爬楼梯、越障等方 面优于轮式机器人
管道清理机器人
管道勘察机器人
履带式防爆机器人
搜救机器人
侦查型
侦查型机器人
履带式机器人的机构特点
• 形状可变履带机器人 • 所谓形状可变履带机器人，是指该机器人所用履 带的构形可以根据地形条件和作业要求进行适当 变化。该机器人的主体部分是两条形状可变的履 带，分别由两个主电动机驱动。当两条履带的速 度相同时，机器人实现前进或后退移动；当两条 履带的速度不同时，机器人实现转向运动。当主 臂杆绕履带架上的轴旋转时，带动行星轮转动， 从而实现履带的不同构形，以适应不同的运动和 作业环境
形状可变履带机器人外形结构示 意图
博学笃行 盛德日新
履带式机器人
自动化工程学院
1916年9月，英法联军与德 军在法国索姆河畔展开激战。 英军突然出动了49辆黑黝黝的 钢铁怪物，以每小时6千米的速 度在松软的土地上隆隆地冲向 德军阵地。打得德军人仰马翻。 这就是最早的实战坦克。坦克 为什么能在松软和泥泞的土地 上快速行驶呢？这与它那双 “铁脚板”----履带是不开的。
履带式液压底盘匹配计算
履带式液压底盘匹配计算
履带式液压底盘是指一种采用履带作为牵引装置和液压作为动力源的底盘结构。
它广泛应用于农业、工程机械、采矿设备、军工等领域。
因为履带式液压底盘具有良好的越野性能、牵引力强、承载能力大等优点，因此在很多领域都有着广泛的应用。
在设计履带式液压底盘时，需要进行匹配计算。
主要的匹配参数有：液压泵、液压马达、履带轮、驱动齿轮、履带板等。
这些参数的匹配关系对于履带式液压底盘的性能具有至关重要的影响。
首先是液压泵和液压马达的匹配。
液压泵的主要作用是提供液压系统所需的高压油，而液压马达则将高压油转化为机械能，驱动履带运动。
液压泵和液压马达的匹配需要考虑液压泵的流量和压力，以及液压马达的齿数和转速等因素。
通常情况下，液压泵的流量应该略大于液压马达的流量，以确保液压马达可以正常运行。
其次是履带轮和驱动齿轮的匹配。
履带轮是指履带底盘上的轮子，用于支撑履带和传递动力。
驱动齿轮则是履带底盘上的齿轮，用于驱动履带轮旋转，从而带动履带运动。
履带轮和驱动齿轮的匹配需要考虑它们的齿数和模数等因素。
通常情况下，齿数越多，传递动力越平稳，但同时也会增加摩擦损失，影响效率。
最后是履带板的匹配。
履带板是指履带底盘上的金属板条，它们连接在一起形成履带。
履带板的匹配需要考虑它们的重量和强度等因
素。
在选择履带板时，需要根据所需的承载能力和耐磨性等要求进行选择，以确保履带可以在恶劣环境下正常运行。
履带式液压底盘的匹配计算是一项复杂的工作，需要考虑多个因素的影响。
只有在合理匹配的基础上，履带式液压底盘才能发挥其最佳性能。
履带底盘的组成介绍及各参数的计算演示文稿
半刚性悬架中的履带架（图8-2）是行走系中一个很重要 的骨架，支重轮、张紧装置等都要安装在这个骨架上，它 本身的刚度对履带行走系的使用可靠性和寿命有很大影响。
刚度不足，作业时容易变形，引 起四轮（驱动轮、支重轮、导向轮、 托链轮）中心点不在同一垂直面内或 各轴线等 多种使用故障。
刚性悬架结构简单、适合于行走速度低，不经常行 走的工程机械。
履带架的传统形式：八字架式，如下图8-2所示。
半刚性悬架较刚性悬架能更好地适应地面的高低不平， 在松软不平地面接地压力较均匀，附着性能好。
半刚性悬架中的弹性元件能部分地缓和行驶时的冲击， 但其非弹性支承部分重量很大，高速行驶时冲击大，故其 行驶速度一般不超过15km/h。
2、遇障碍以全部功率驱动一侧履带强行转弯时，计算摆 动轴的受力和不利断面的应力。
四、履带 作用：履带用来将工程机械的重力传给地面并保证机械发 出足够的驱动力。
工作环境：经常在泥水中、凹凸不平地面、石质土壤中工 作，条件恶劣、受力情况不良，极易磨损。
弹性悬架：机架的全部重量经过弹性元件传递给履带架的 悬架。
弹性元件可以是弹性橡胶块、弹簧装置或油气悬架。
半刚性悬架：机架的重量一部分经过弹性元件、另一部分 经过刚性元件传递给履带架的悬架。如工业用履带拖拉机 之悬架。 刚性悬架：机架上的重量全部不经弹性元件传递到履带的 悬架。如单斗挖掘机其底架与履带架之间的悬架。
二、车架 型式：全梁式、半梁式两种。
全梁架式车架是一完整的框架，如东方红75拖拉机， Caterpillar后置发动机式装载机等采用这种全梁式车架。
半梁架式车架一部分是梁架，而另一部分则利用传动 系的壳体。这种车架广泛用于工程机械履带拖拉机中。
如图7-1为两根箱形纵梁和后桥桥体焊成一体，其前 部用横梁相连。
履带车辆设计计算说明书
整车参数计算根据《GB/T 3871.2-2006 农业拖拉机试验规程第2 部份：整机参数测量》标准要求进行计算：一、基本参数二、质量参数的计算1、整备质量M0为1825kg ；2、总质量M总M总=M0+M1+ M2 =1825+300+75=2200 kgM1载质量：300kg M2驾驶员质量：75kg3、使用质量：M总=M0+ M2 =1825+75=1900 kg4、质心位置根据《GB/T 3871.15-2006 农业拖拉机试验规程第15部份:质心》标准要求进行计算： 空载时：质心至后支承点的距离A0=830mm质心至前支承点的距离B=610mm 质心至地面的距离h0=450mm满载时：质心至后支承点的距离A0=605mm质心至前支承点的距离B=812mm 质心至地面的距离h0=546mm5、稳定性计算a 、保证拖拉机爬坡时不纵向翻倾的条件是：00h A ＞δ=0.7 （δ为滑转率）空载时：830/450=1.84＞0.7 满载时：605/546=1.11＞0.7 满足条件。
b 、保证拖拉机在无横向坡度转弯时，不横向翻倾的条件是：h a2＞δ=0.7 a —轨距， a =1200mm h —质心至地面距离mm空载：12002450⨯=1.33＞0.7 满载：12002546⨯=1.10＞0.7故拖拉机在空、满载运行中均能满足稳定性要求。
三、发动机匹配根据《GB/T 1147.1-2007 中小功率内燃机第1 部份：通用技术条件》标准要求进行计算：XJ —782LT 履带式拖拉机配套用昆明云内发动机，型号为：YN38GB2型柴油机，标定功率为57kW/h ，转速为2600r/min.(1)最高设计车速V max =8 km/h ，所需功率：P emax =n1( p f + p w )kw m k V A C v f g m n max d max ⎥⎦⎤⎢⎣⎡⋅⋅+⋅⋅⋅=）（）（761403600133122009.80.0280.9 1.4 1.1580.9360076140⎡⎤⨯⨯⨯⨯⨯⨯=+⎢⎥⎣⎦（）（） =6.188kW(2)根据柴油机全负荷速度特性，最大扭矩点的低速档行车速度V2=4km/h 。
履带底盘分类及结构性能特点

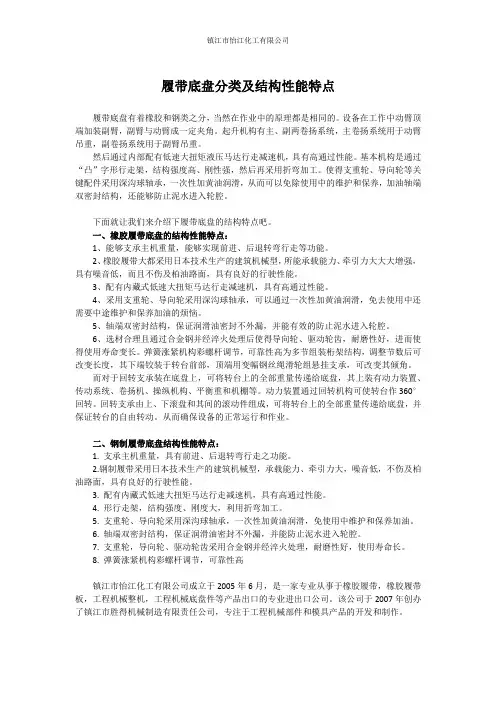

镇江市怡江化工有限公司履带底盘分类及结构性能特点履带底盘有着橡胶和钢类之分，当然在作业中的原理都是相同的。
设备在工作中动臂顶端加装副臂，副臂与动臂成一定夹角。
起升机构有主、副两卷扬系统，主卷扬系统用于动臂吊重，副卷扬系统用于副臂吊重。
然后通过内部配有低速大扭矩液压马达行走减速机，具有高通过性能。
基本机构是通过“凸”字形行走架，结构强度高、刚性强，然后再采用折弯加工。
使得支重轮、导向轮等关键配件采用深沟球轴承，一次性加黄油润滑，从而可以免除使用中的维护和保养，加油轴端双密封结构，还能够防止泥水进入轮腔。
下面就让我们来介绍下履带底盘的结构特点吧。
一、橡胶履带底盘的结构性能特点：1、能够支承主机重量，能够实现前进、后退转弯行走等功能。
2、橡胶履带大都采用日本技术生产的建筑机械型，所能承载能力、牵引力大大大增强，具有噪音低，而且不伤及柏油路面，具有良好的行驶性能。
3、配有内藏式低速大扭矩马达行走减速机，具有高通过性能。
4、采用支重轮、导向轮采用深沟球轴承，可以通过一次性加黄油润滑，免去使用中还需要中途维护和保养加油的烦恼。
5、轴端双密封结构，保证润滑油密封不外漏，并能有效的防止泥水进入轮腔。
6、选材合理且通过合金钢并经淬火处理后使得导向轮、驱动轮齿，耐磨性好，进而使得使用寿命变长。
弹簧涨紧机构彩螺杆调节，可靠性高为多节组装桁架结构，调整节数后可改变长度，其下端铰装于转台前部，顶端用变幅钢丝绳滑轮组悬挂支承，可改变其倾角。
而对于回转支承装在底盘上，可将转台上的全部重量传递给底盘，其上装有动力装置、传动系统、卷扬机、操纵机构、平衡重和机棚等。
动力装置通过回转机构可使转台作360°回转。
回转支承由上、下滚盘和其间的滚动件组成，可将转台上的全部重量传递给底盘，并保证转台的自由转动。
从而确保设备的正常运行和作业。
二、钢制履带底盘结构性能特点：1. 支承主机重量，具有前进、后退转弯行走之功能。
2.钢制履带采用日本技术生产的建筑机械型，承载能力、牵引力大，噪音低，不伤及柏油路面，具有良好的行驶性能。
履带车辆设计计算说明
整车参数计算根据《GB/T 3871.2-2006 农业拖拉机试验规程第2 部份：整机参数测量》标准要求进行计算：一、基本参数二、质量参数的计算1、整备质量M0为1825kg ；2、总质量M总M总=M0+M1+ M2 =1825+300+75=2200 kgM1载质量：300kg M2驾驶员质量：75kg3、使用质量：M总=M0+ M2 =1825+75=1900 kg4、质心位置根据《GB/T 3871.15-2006 农业拖拉机试验规程第15部份:质心》标准要求进行计算： 空载时：质心至后支承点的距离A0=830mm质心至前支承点的距离B=610mm 质心至地面的距离h0=450mm满载时：质心至后支承点的距离A0=605mm质心至前支承点的距离B=812mm 质心至地面的距离h0=546mm5、稳定性计算a 、保证拖拉机爬坡时不纵向翻倾的条件是：00h A ＞δ=0.7 （δ为滑转率）空载时：830/450=1.84＞0.7 满载时：605/546=1.11＞0.7 满足条件。
b 、保证拖拉机在无横向坡度转弯时，不横向翻倾的条件是：h a2＞δ=0.7 a —轨距， a =1200mm h —质心至地面距离mm空载：12002450⨯=1.33＞0.7 满载：12002546⨯=1.10＞0.7故拖拉机在空、满载运行中均能满足稳定性要求。
三、发动机匹配根据《GB/T 1147.1-2007 中小功率内燃机第1 部份：通用技术条件》标准要求进行计算：XJ —782LT 履带式拖拉机配套用昆明云内发动机，型号为：YN38GB2型柴油机，标定功率为57kW/h ，转速为2600r/min.(1)最高设计车速V max =8 km/h ，所需功率：P emax =n1( p f + p w )kw m k V A C v f g m n max d max ⎥⎦⎤⎢⎣⎡⋅⋅+⋅⋅⋅=）（）（761403600133122009.80.0280.9 1.4 1.1580.9360076140⎡⎤⨯⨯⨯⨯⨯⨯=+⎢⎥⎣⎦（）（） =6.188kW(2)根据柴油机全负荷速度特性，最大扭矩点的低速档行车速度V2=4km/h 。
履带机器人驱动计算new
履带驱动计算new
履带驱动计算
1.引言
履带是一种具有履带式底盘的，通过履带的运动驱动进行移动。
履带的驱动计算是指通过对履带的速度和转向角度进行计算，
控制在不同地形和环境中的移动。
2.底盘结构
履带底盘主要由履带、履带轮、驱动电机、转向机构等组成。
其中，履带是的运动部件，通过驱动电机的转动带动履带轮的转动，从而实现的移动。
转向机构则用于控制的转向。
3.履带速度计算
履带的速度是通过驱动电机的转速来控制的。
驱动电机的转速与的线速度之间存在一定的关系，可以通过以下公式进行计算：速度 = 转速轮子周长
4.转向角度计算
履带的转向角度取决于转向机构的设计。
一般而言，转向角度可以通过控制每个驱动电机的转速来实现。
在行驶过程中，如果
需要转向，则可以通过调整左右两侧驱动电机的转速差异来实现。
5.履带驱动控制算法
履带的驱动控制算法主要包括速度控制和转向控制两个方面。
在速度控制方面，可以使用PID控制算法来调整驱动电机的转速，
使得的速度稳定在预定值。
在转向控制方面，可以根据转向角度的
计算结果调整驱动电机的转速差异，从而实现的转向。
6.附件
本文档涉及的附件包括：
- 履带底盘结构图
- 履带驱动控制算法代码示例
7.法律名词及注释
本文涉及的法律名词及其注释如下：
- 速度：在单位时间内移动的距离。
- 转向角度：在转向时的旋转角度。
- PID控制算法：比例-积分-微分控制算法，常用于控制系
统中的稳定控制。
履带车辆设计计算说明
整车参数计算根据《GB/T 3871.2-2006 农业拖拉机试验规程第2 部份：整机参数测量》标准要求进行计算：一、基本参数二、质量参数的计算1、整备质量M0为1825kg ；2、总质量M总M总=M0+M1+ M2 =1825+300+75=2200 kgM1载质量：300kg M2驾驶员质量：75kg3、使用质量：M总=M0+ M2 =1825+75=1900 kg4、质心位置根据《GB/T 3871.15-2006 农业拖拉机试验规程第15部份:质心》标准要求进行计算： 空载时：质心至后支承点的距离A0=830mm质心至前支承点的距离B=610mm 质心至地面的距离h0=450mm满载时：质心至后支承点的距离A0=605mm质心至前支承点的距离B=812mm 质心至地面的距离h0=546mm5、稳定性计算a 、保证拖拉机爬坡时不纵向翻倾的条件是：00h A ＞δ=0.7 （δ为滑转率）空载时：830/450=1.84＞0.7 满载时：605/546=1.11＞0.7 满足条件。
b 、保证拖拉机在无横向坡度转弯时，不横向翻倾的条件是：h a2＞δ=0.7 a —轨距， a =1200mm h —质心至地面距离mm空载：12002450⨯=1.33＞0.7 满载：12002546⨯=1.10＞0.7故拖拉机在空、满载运行中均能满足稳定性要求。
三、发动机匹配根据《GB/T 1147.1-2007 中小功率内燃机第1 部份：通用技术条件》标准要求进行计算：XJ —782LT 履带式拖拉机配套用昆明云内发动机，型号为：YN38GB2型柴油机，标定功率为57kW/h ，转速为2600r/min.(1)最高设计车速V max =8 km/h ，所需功率：P emax =n1( p f + p w )kw m k V A C v f g m n max d max ⎥⎦⎤⎢⎣⎡⋅⋅+⋅⋅⋅=）（）（761403600133122009.80.0280.9 1.4 1.1580.9360076140⎡⎤⨯⨯⨯⨯⨯⨯=+⎢⎥⎣⎦（）（） =6.188kW(2)根据柴油机全负荷速度特性，最大扭矩点的低速档行车速度V2=4km/h 。
