2017年上半年 数据库系统工程师 答案详解

2017年上半年数据库系统工程师考试真题（案例分析）下午试题试题一(共15分〉阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。

【说明】某医疗器械公司作为复杂医疗产品的集成商，必须保持高质量部件的及时供应。

为了实现这一目标，该公司欲开发一采购系统。

系统的主要功能如下:1.检查库存水平。

采购部门每天检查部件库存量，当特定部件的库存量降至其订货店、时，返回低存量部件及库存量。

2.下达采购订单。

采购部门针对低存量部件及库存量提交采购请求，向其供应商(通过供应商文件访问供应商数据〉下达采购订单，并存储于采购订单文件中。

3.交运部件。

当供应商提交提单并交运部件时，运输和接收(S /R)部门通过执行以下三步过程接收货物:(1)验证装运部件。

通过访问采购订单并将其与提单进行比较来验证装运的部件，并将提单信息发给S/R职员。

如果收货部件项目出现在采购订单和提单上，则己验证的提单和收货部件项目将被送去检验。

否则S/R职员提交的装运错误信息生成装运错误通知发送给供应商。

(2)检验部件质量。

通过访问质量标准来检查装运部件的质量，并将己验证的提单发给检验员。

如果部件满足所有质量标准，则将其添加到接受的部件列表用于更新部件库存。

如果部件未通过检查，则将检验员创建的缺陷装运信息生成缺陷装运通知发送给供应商。

(3)更新部件库存。

库管员根据收到的接受的部件列表添加本次采购数量，与原有库存量累加来更新库存部件中的库存量。

标记订单采购完成。

现采用结构化方法对该采购系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流圈。

图1-1上下文数据流图图1-20层数据流图【问题1】（5分）使用说明中的词语，给出图1-1中的实体E1-E5的名称。

【问题2】（4分）使用说明中的词语，给出图1-2中的数据存储D1-D4的名称。

【问题3】（4分）根据说明和图中术语，补充图1-2中缺失的数据流及其起点和终点。

2017计算机四级《数据库系统工程师》考试题及答案2017计算机四级《数据库系统工程师》考试题及答案1 .三分________，七分________，十二分________是数据库建设的基本规律。

(问答题)技术管理基础数据2 . 试述数据库设计过程。

(填空题)这里只概要列出数据库设计过程的六个阶段：1) 需求分析2) 概念结构设计3) 逻辑结构设计4) 数据库物理设计5) 数据库实施6) 数据库运行和维护这是一个完整的实际数据库及其应用系统的设计过程。

不仅包括设计数据库本身，还包括数据库的实施、数据库运行和维护。

设计一个完善的数据库应用系统往往是上述六个阶段的不断反复。

3 . 十二分基础数据强调了数据的________ 、________、________和________是数据库建设中的重要的环节。

(问答题)整理收集组织不断更新4 . 试述数据库设计过程的各个阶段上的设计描述。

(填空题)各阶段的设计要点如下：1) 需求分析：准确了解与分析用户需求(包括数据与处理)。

2) 概念结构设计：通过对用户需求进行综合、归纳与抽象，形成一个独立于具体DBMS的概念模型。

3) 逻辑结构设计：将概念结构转换为某个DBMS所支持的数据模型，并对其进行优化。

4) 数据库物理设计：为逻辑数据模型选取一个最适合应用环境的物理结构(包括存储结构和存取方法)。

5) 数据库实施：设计人员运用DBMS提供的数据语言、工具及宿主语言，根据逻辑设计和物理设计的结果建立数据库，编制与调试应用程序，组织数据入库，并进行试运行。

6) 数据库运行和维护：在数据库系统运行过程中对其进行评价、调整与修改。

5 . 试述数据库设计过程中结构设计部分形成的数据库模式。

(填空题)数据库结构设计的不同阶段形成数据库的各级模式，即：? 在概念设计阶段形成独立于机器特点，独立于各个DBMS产品的概念模式，在本篇中就是E-R图; ? 在逻辑设计阶段将E-R图转换成具体的数据库产品支持的数据模型，如关系模型，形成数据库逻辑模式;然后在基本表的基础上再建立必要的视图(View)，形成数据的外模式; ? 在物理设计阶段，根据DBMS特点和处理的需要，进行物理存储安排，建立索引，形成数据库内模式。

2017年上半年数据库系统工程师考试下午真题（参考答案）●阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。

【说明】某医疗器械公司作为复杂医疗产品的集成商，必须保持高质量部件的及时供应。

为了实现这一目标，该公司欲开发一采购系统。

系统的主要功能如下：1.检查库存水平。

采购部门每天检查部件库存量，当特定部件的库存量降至其订货店时，返回低存量部件及库存量。

2.下达采购订单。

采购部门针对低存量部件及库存量提交采购请求，向其供应商(通过供应商文件访问供应商数据）下达采购订单，并存储于采购订单文件中。

3.交运部件。

当供应商提交提单并交运部件时，运输和接收(S/R)部门通过执行以下三步过程接收货物：(1)验证装运部件。

通过访问采购订单并将其与提单进行比较来验证装运的部件，并将提单信息发给S/R职员。

如果收货部件项目出现在采购订单和提单上，则己验证的提单和收货部件项目将被送去检验。

否则S/R职员提交的装运错误信息生成装运错误通知发送给供应商。

(2)检验部件质量。

通过访问质量标准来检查装运部件的质量，并将己验证的提单发给检验员。

如果部件满足所有质量标准，则将其添加到接受的部件列表用于更新部件库存。

如果部件未通过检查，则将检验员创建的缺陷装运信息生成缺陷装运通知发送给供应商。

(3)更新部件库存。

库管员根据收到的接受的部件列表添加本次采购数量，与原有库存量累加来更新库存部件中的库存量。

标记订单采购完成。

现采用结构化方法对该采购系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。

米圣经答案：E1：供应商E2：采购部E3：检验员E4：库管员E5：S/R 职员图1-20层数据流图【问题1】（5分）使用说明中的词语，给出图1-1中的实体E1-E5的名称。

【问题2】（4分）使用说明中的词语，给出图1-2中的数据存储D1-D4的名称。

【问题3】（4分）根据说明和图中术语，补充图1-2中缺失的数据流及其起点和终点。

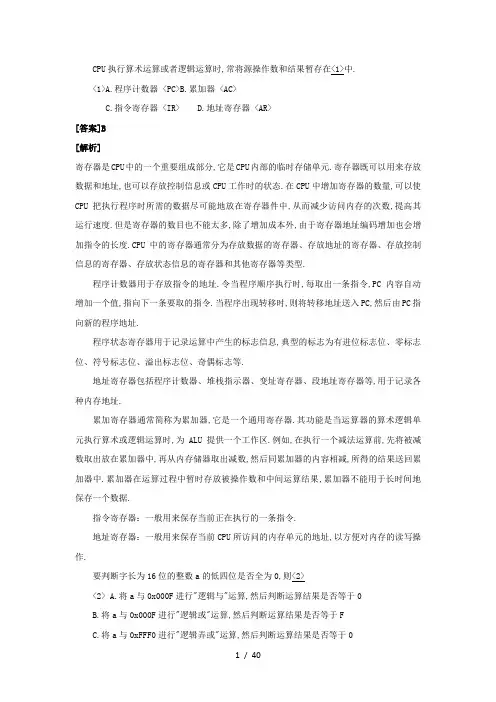

CPU执行算术运算或者逻辑运算时,常将源操作数和结果暂存在<1>中.<1>A.程序计数器 <PC>B.累加器 <AC>C.指令寄存器 <IR>D.地址寄存器 <AR>[答案]B[解析]寄存器是CPU中的一个重要组成部分,它是CPU内部的临时存储单元.寄存器既可以用来存放数据和地址,也可以存放控制信息或CPU工作时的状态.在CPU中增加寄存器的数量,可以使CPU把执行程序时所需的数据尽可能地放在寄存器件中,从而减少访问内存的次数,提高其运行速度.但是寄存器的数目也不能太多,除了增加成本外,由于寄存器地址编码增加也会增加指令的长度.CPU中的寄存器通常分为存放数据的寄存器、存放地址的寄存器、存放控制信息的寄存器、存放状态信息的寄存器和其他寄存器等类型.程序计数器用于存放指令的地址.令当程序顺序执行时,每取出一条指令,PC内容自动增加一个值,指向下一条要取的指令.当程序出现转移时,则将转移地址送入PC,然后由PC指向新的程序地址.程序状态寄存器用于记录运算中产生的标志信息,典型的标志为有进位标志位、零标志位、符号标志位、溢出标志位、奇偶标志等.地址寄存器包括程序计数器、堆栈指示器、变址寄存器、段地址寄存器等,用于记录各种内存地址.累加寄存器通常简称为累加器,它是一个通用寄存器.其功能是当运算器的算术逻辑单元执行算术或逻辑运算时,为ALU提供一个工作区.例如,在执行一个减法运算前,先将被减数取出放在累加器中,再从内存储器取出减数,然后同累加器的内容相减,所得的结果送回累加器中.累加器在运算过程中暂时存放被操作数和中间运算结果,累加器不能用于长时间地保存一个数据.指令寄存器：一般用来保存当前正在执行的一条指令.地址寄存器：一般用来保存当前CPU所访问的内存单元的地址,以方便对内存的读写操作.要判断字长为16位的整数a的低四位是否全为0,则<2><2> A.将a与0x000F进行"逻辑与"运算,然后判断运算结果是否等于0B.将a与0x000F进行"逻辑或"运算,然后判断运算结果是否等于FC.将a与0xFFF0进行"逻辑弄或"运算,然后判断运算结果是否等于0D.将a与0xFFF0进行"逻辑与"运算,然后判断运算结果是否等于F[答案]A[解析]要判断数的最后四位是否都为了0,应该将最后四位与1进行逻辑与运算,其它数位与0做逻辑与运算,最后判定最终的结果是否为0；因此得出与a进行逻辑与运算的数：前12位为0最后4位为1,即0x000F逻辑或运算：0或0=0；1或0=1；0或1=1；1或1=1；逻辑与运算：0与0=0；1与0=0；0与1=0；1与1=1；计算机系统中常用的输入/输出控制方式有无条件传送、中断、程序查询和DMA 方式等.当采用<3>方式时,不需要CPU执行程序指令来传送数据.<3>A.中断 B.程序查询 C.无条件传送D.DMA[答案]D[解析]直接程序控制〔无条件传送/程序查询方式〕：无条件传送：在此情况下,外设总是准备好的,它可以无条件地随时接收CPU发来的输出数据,也能够无条件地随时向CPU提供需要输入的数据程序查询方式：在这种方式下,利用查询方式进行输入输出,就是通过CPU执行程序查询外设的状态,判断外设是否准备好接收数据或准备好了向CPU输入的数据, 中断方式：由程序控制I/O的方法,其主要缺点在于CPU必须等待I/O系统完成数据传输任务,在此期间CPU需要定期地查询I/O系统的恶状态,以确认传输是否完成.因此整个系统的性能严重下降.直接主存存取〔Direct Memory Access,DMA〕是指数据在主存与I/O设备间的直接成块传送,即在主存与I/O设备间传送数据块的过程中,不需要CPU作任何干涉,只需在过程开始启动〔即向设备发出传送一块数据的命令〕与过程结束〔CPU通过轮询或中断得知过程是否结束和下次操作是否准备就绪〕时由CPU进行处理,实际操作由DMA硬件直接完成,CPU在传送过程中可做别的事情.某系统由下图所示的冗余部件构成.若每个部件的千小时可靠度都为R,则该系统的千小时可靠度为<4>.<4>A.<1-R³><1-R²>B.<1-<1-R>³>< 1-<1-R>²>C.<1-R³> + <1-R²>D.<1-<1-R>³> + < 1-<1-R>²>[答案]B[解析]本题考查系统可靠性.计算机系统是一个复杂的系统,而且影响其可靠性的因素也非常繁复,很难直接对其进行可靠性分析.若采用串联方式,则系统可靠性为每个部件的乘积R=R1×R2×R3×…×Rn；若采用并联方式,则系统的可靠性为R=1-〔1-R1〕×〔1-R2〕×〔1-R3〕×…×〔1-Rn〕. 在本题中,既有并联又有串联,计算时首先我们要分别计算图中两个并联后的可靠度,它们分别为〔1-〔1-R〕3〕和〔1-〔1-R〕2〕.,然后是两者串联,根据串联的计算公式,可得系统的可靠度为〔1-〔1-R〕3〕〔1-〔1-R〕2〕.己知数据信息为16位,最少应附加<5>位校验位,才能实现海明码纠错.<5>A.3B.4C.5D.6[答案]C[解析]以下关于Cache<高速缓冲存储器>的叙述中,不正确的是<6>.<6>A.Cache的设置扩大了主存的容量B.Cache的内容是主存部分内容的拷贝C.Cache 的命中率并不随其容量增大线性地提高D.Cache位于主存与CPU之间[答案]A[解析]高速缓存是用来存放当前最活跃的程序和数据的,作为主存局部域的副本,其特点是：容量一般在几KB到几MB之间；速度一般比主存快5到10倍,由快速半导体存储器构成；其内容是主存局部域的副本,对程序员来说是透明的.高速缓存的组成如下图所示：Cache由两部分组成：控制部分和cache部分.Cache部分用来存放主存的部分拷贝〔副本〕信息.控制部分的功能是：判断CPU要访问的信息是否在cache中,若在即为命中,若不在则没有命中.命中时直接对cache存储器寻址.未命中时,要按照替换原则,决定主存的一块信息放到cache的哪一块里面.S 使用<7>协议对报文进行封装.<7>A.SSHB.SSLC.SHA-1D.SET[答案]B[解析]S〔全称：Hyper Text Transfer Protocol over Secure Socket Layer〕,是以安全为目标的通道,简单讲是的安全版.即下加入SSL层,S的安全基础是SSL,因此加密的详细内容就需要SSL.以下加密算法中适合对大量的明文消息进行加密传输的是<8><8>A.RSAB.SHA-1C.MD5D.RC5[答案]D[解析]加密技术中对称性加密技术的算法效率比较高,适合于大量数据的加密,在本题中属于对称性加密算法的只有RC5.假定用户A、B 分别从I1、I2两个CA取得了各自的证书,下面<9>是A 、B 互信的必要条件.<9>A.A、B 互换私钥B.A、B 互换公钥C.I1、I2互换私钥D.I1、I2互换公钥[答案]B[解析]由于密钥对中的私钥只有持有者才拥有,所以私钥是不可能进行交换的.可以排除A、C两个选项.A、B要互信,首先其颁发机构必须能相互信任,所以可以排除B选项.甲软件公司受乙企业委托安排公司软件设计师开发了信息系统管理软件,由于在委托开发合同中未对软件著作权归属作出明确的约定,所以该信息系统管理软件的著作权由<10>享有.<10>A.甲B.乙C.甲与乙共同D.软件设计师[答案]A[解析]对于委托开发的作品,如果有合同约束著作权的归属,按合同约定来判定；如果合同没有约定,则著作权归创造方.根据我国商标法,下列商品中必须使用注册商标的是<11>.<11>A.医疗仪器B.墙壁涂料C.无糖食品D.烟草制品[答案]D[解析]商标法实施细则规定,必须使用注册商标的商品范围包括：1、国家规定并由国家工商行政管理局公布的人用药品和烟草制品；2、国家规定并由国家工商行政管理局公布的其他商品.商标法规定,必须使用注册商标的商品在商标未经核准注册时不得在市场上销售.甲、乙两人在同一天就同样的发明创造提交了专利申请专利局将分别向各申请人通报有关情况,并提出多种可能采用的解决办法.下列说法中,不可能采用<12>.<12>A.甲、乙作为共同申请人B.甲或乙一方放弃权利并从另一方得到适当的补偿C.甲、乙都不授予专利权D.甲、乙都授予专利权[答案]D[解析]软件专利权是指通过申请专利对软件的设计思想进行保护的一种方式,而非对软件本身进行的保护,我国在专利保护上,实行先申请制度,即谁申请在先,谁就享有该专利权.同时申请则协商归属,协商不成则同时驳回双方的专利申请.数字语音的采样频率定义为8kHz这是因为<13>.<13>A.语音信号定义的频率最高值为4kHzB.语音信号定义的频率最高值为8kHzC.数字语音传输线路的带宽只有8kHzD.一般声卡采样频率最高为每秒8k次[答案]A[解析]音频数字化过程中采样频率应为声音最高频率2倍.本题采样频率为8KHz,所以其语音的最高频率应不超过4KHz.使用图像扫描仪以300DPI 的分辨率扫描一幅3x4英寸的图片,可以得到<14>像素的数字图像.<14>A.300X300B.300X400C.900X4D.900X1200[答案]D[解析]图像分辨率是指组成一幅图像的像素密度；也是水平和垂直的像素表示；即用每英寸多少点〔dpi〕表示数字化图像的大小.用300dpi来扫描一幅3*4英寸的彩色照片,那么得到一幅900*1200个像素点的图像某软件项目的活动图如下图所示,其中顶点表示项目里程碑,连接顶点的边表示包含的活动,边上的数字表示活动的持续时间<天>,则完成该项目的最少时间为<15>天. 活动BD和HK最早可以从第<16>天开始.<活动AB 、AE和AC最早从第1天开始><15>A.17B.18C.19D.20<16>A.3和10B.4和11C.3和9D.4和10[答案]D B[解析]关键路径：在活动图中时间跨度最长的路径.其决定项目最少工期.项目关键路径是路径最长的一条,在该图中路径：A→B→D→I→J→L=3+5+2+2+8=20,是路径最长的一条.有任务A→B需要3天,所以B→D应在第4天开始；由于H点最迟出的时间为10后〔A →E→G→H〕,所以H→K应在第11天开始在采用结构化开发方法进行软件开发时,设计阶段接口设计主要依据需求分析阶段的<17>.接口设计的任务主要是<18>.<17>A.数据流图B.E-R图C.状态-迁移图D.加工规格说明<18>A.定义软件的主要结构元素与其之间的关系B.确定软件涉与的文件系统的结构与数据库的表结构C.描述软件与外部环境之间的交互关系,软件内模块之间的调用关系D.确定软件各个模块内部的算法和数据结构[答案]A C[解析]<17>软件设计必须依据对软件的需求来进行,结构化分析的结果为结构化设计提供了最基本的输入信息.从分析到设计往往经历以下流程：〔1〕研究、分析和审查数据流图.根据穿越系统边界的信息流初步确定系统与外部接口. 〔2〕根据数据流图决定问题的类型.数据处理问题通常有两种类型：变换型和事务型.针对两种不同的类型分别进行分析处理.〔3〕由数据流图推导出系统的初始结构图.〔4〕利用一些启发式原则来改进系统的初始结构图,直到得到符合要求的结构图为止.〔5〕根据分析模型中的实体关系图和数据字典进行数据设计,包括数据库设计或数据文件的设计.〔6〕在设计的基础上,依旧分析模型中的加工规格说明、状态转换图进行过程设计.所以接口设计应该为需求分析阶段的数据流图,即选项A<18>接口设计的主要任务为：描述软件与外部环境之间的交互关系,软件内模块之间的调用关系在进行软件开发时,采用无主程序员的开发小组,成员之间相互平等;而主程序员负责制的开发小组,由一个主程序员和若干成员组成,成员之间没有沟通.在一个由8名开发人员构成的小组中,无主程序员组和主程序员组的沟通路径分别是<19><19>A.32和8B.32和7C.28和8D.28和7[答案]D[解析]程序设计小组的组织形式一般有主程序员组,无主程序员组和层次式程序员组.其中无主程序员组中的成员之间相互平等,工作目标和决策都由全体成员##讨论.对于项目规模较小、开发人员少、采用新技术和确定性较小的项目比较合适,而对大规模项目不适宜采用.所以其沟通路径的数量为〔8*7〕/2=28而主程序员制则有主程序员负责决策.其他成员与主程序员沟通即可.所以其沟通路径数量为8-1=7在高级语言源程序员,常需要用户定义的标识符程序员的对象命名,常见的命名对象有<20>.①关键字〔或保留字〕②变量③函数④数据类型⑤注释<20>A.①②③B.②③④C.①③⑤D.②④⑤[答案]A[解析]在编写程序时需要命名的对象有关键字,变量,函数.在仅由字符a、b构成的所有字符串中,其中以b结尾的字符串集合可用正规式表示为<21>.<21>A.<b|ab>*bB.<ab*>*bC.a*b*bD.<a|b>*b[答案]D[解析]正规式<a|b>*对应的正规集为{ε,a,b,aa,ab,…,所有由a和b组成的字符串},结尾为b.在以阶段划分的编译中,判断程序语句的形式是否正确属于<22>阶段的工作.<22>A.词法分析B.语法分析C.语义分析D.代码生成[答案]B[解析]词法分析阶段是编译过程的第一阶段,其任务是对源程序从前到后〔从左到右〕逐个字符扫描,从中识别出一个个"单词"符号.词法分析过程的依据是语言的词法规则,即描述"单词"结构的规则.语法分析阶段其任务是在词法分析的基础上,根据语言的语法规则将单词符号序列分解成各类语法单位. 通常语法分析是确定整个输入串是否构成一个语法上正确的程序.一般来说,通过编译的程序,不存在语法上的错误.语义分析阶段其任务主要检查源程序是否包含静态语义错误,并收集类型信息供后面的代码生成阶段使用.语义分析的一个主要工作是进行类型分析和检查.中间代码生成其任务是根据语义分析的输出生成中间代码.目标代码生成是编译器工作的最后一个阶段.其任务是把中间代码变换成特定机器上的绝对指令代码、可重定位的指令代码或汇编指令代码.本阶段与具体机器密切相关.某计算机系统页面大小为4K,进程的页面变换表如下所示.若进程的逻辑地址为2D16H .该地址经过变换后,其物理地址应为<23><23>A.2048HB.4096HC.4D16HD.6D16H[答案]C[解析]页面大小为4K说明,业内地址为12位.也就是逻辑地址中2D16H中的D16H在页内〔十六进制转二进制,每位十六进制的数对应四位二进制〕,其2表示的是页号,逻辑页号为2对应的物理块号为4.所以该逻辑地址对应的物理地址应该为4D16H.某系统中有3个并发进程竞争资源R ,每个进程都需要5 个R ,那么至少有<24>个R,才能保证系统不会发生死锁.<24>A.12B.13C.14D.15[答案]B[解析]给每个进程分配其所需的最大资源数少一个资源〔本题3*4个〕,如果还有一个资源剩余,则不会发生死锁.因为将这个剩余资源分配给任意一个进程,该进程就会得到满足运行,其运行后,将其所释放的资源再分配给其他进程,这样所有的进程都可以执行完成.以下关于C/S< 客户机/服务器>体系结构的优点的叙述中,不正确的是<25>.<25>A.允许合理的划分三层的功能,使之在逻辑上保持相对独立B.允许各层灵活地选用平台和软件C.各层可以选择不同的开发语言进行并行开发D.系统安装、修改和维护均只在服务器端进行[答案]D[解析]C/S〔客户机/服务器〕体系结构由于在客户端需要安装相关的客户端软件,当客户端软件需要安装、修改和维护时,需要到每个客户端进行维护操作.在设计软件的模块结构时,<26>不能改进设计质量.<26>A.尽量减少高扇出结构B.模块的大小适中C.将具有相似功能的模块合并D.完善摸块的功能[答案]C[解析]将具有相似功能的模块合并,会导致模块的聚合程度变低,可维护性下降.在结构化设计中,系统由多个逻辑上相对独立的模块组成,在模块划分时需要遵循如下原则：〔1〕模块的大小要适中.系统分解时需要考虑模块的规模,过大的模块可能导致系统分解不充分,其内部可能包括不同类型的功能,需要进一步划分,尽量使得各个模块的功能单一；过小的模块将导致系统的复杂度增加,模块之间的调用过于频繁,反而降低了模块的独立性.一般来说,一个模块的大小使其实现代码在1～2页纸之内,或者其实现代码行数在50～200行之间,这种规模的模块易于实现和维护.〔2〕模块的扇入和扇出要合理.一个模块的扇出是指该模块直接调用的下级模块的个数；扇出大表示模块的复杂度高,需要控制和协调过多的下级模块.扇出过大一般是因为缺乏中间层次,应该适当增加中间层次的控制模块；扇出太小时可以把下级模块进一步分解成若干个子功能模块,或者合并到它的上级模块中去.一个模块的扇入是指直接调用该模块的上级模块的个数；扇入大表示模块的复用程度高.设计良好的软件结构通常顶层扇出比较大,中间扇出较少,底层模块则有大扇入.一般来说,系统的平均扇入和扇出系数为3或4,不应该超过7,否则会增大出错的概率.〔3〕深度和宽度适当.深度表示软件结构中模块的层数,如果层数过多,则应考虑是否有些模块设计过于简单,看能否适当合并.宽度是软件结构中同一个层次上的模块总数的最大值,一般说来,宽度越大系统越复杂,对宽度影响最大的因素是模块的扇出.在系统设计时,需要权衡系统的深度和宽度,尽量降低系统的复杂性,减少实施过程的难度,提高开发和维护的效率.在面向对象方法中,多态指的是<27><27>A.客户类无需知道所调用方法的特定子类的实现B.对象动态地修改类C.一个对象对应多张数据库表D.子类只能够覆盖父类中非抽象的方法[答案]D[解析]不同类的对象对同一消息作出不同的响应就叫做多态多态存在的三个条件1、有继承关系2、子类重写父类方法3、父类引用指向子类对象在数据库系统运行维护阶段,通过重建视图能够实现<28><28>A.程序的逻辑独立性B.程序的物理独立性C.数据的逻辑独立性D.数据的物理独立性[答案]C[解析]外模式/模式：保证了数据与程序的逻辑独立性,简称数据的逻辑独立性.模式/内模式：保证了数据与应用程序的物理独立性,简称数据的物理独立性.外模式对应关系数据库的视图.数据库概念结构设计阶段是在<29>的基础上,依照用户需求对信息进行分类、聚集和概括,建立概念模型.<29>A.逻辑设计B.需求分析C.物理设计D.运行维护[答案]B[解析]数据库的设计阶段分为四个阶段：需求分析阶段、概念结构设计阶段、逻辑结构设计阶段、和物理结构设计阶段.数据库概念结构设计阶段是在需求分析的基础上,依照用户需求对信息进行分类、聚集和概括,建立概念模型数据模型通常由<30>三要素构成.<30>A.网状模型、关系模型、面向对象模型B.数据结构、网状模型、关系模型C.数据结构、数据操纵、关系模型D.数据结构、数据操纵、完整性约束[答案]D[解析]数据模型的三要素数据结构：是所研究的对象类型的集合,是对系统静态特性的描述.数据操作：对数据库中各种对象〔型〕的实例〔值〕允许执行的操作的集合,包括操作与操作规则.是对系统动态特性的描述.数据的约束：是一组完整性规则的集合.也就是说,对于具体的应用数据必须遵循特定的语义约束条件,以保证数据的正确、有效、相容.给定关系模式R<U ,F> ,其中U为关系R的属性集,F是U上的一组函数依赖,X、Y、Z、W是U上的属性组.下列结论正确的是<31>.<31>A.若wx →y ,y →Z成立,则X →Z成立B.若wx→y,y→Z成立,则W→Z成立C.若X →y,WY→z成立,则xw→Z成立D.若X→y ,Z⊆U成立,则X→YZ成立[答案]C[解析]函数依赖的公理系统<Armstrong〕设关系模式R<U , F> , U是关系模式R的属性全集,F是关系模式R的一个函数依赖集.对于R<U,F>来说有以下的：自反律：若Y⊆X⊆U,则X→Y为F所逻辑蕴含增广律：若X→Y为F所逻辑蕴含,且Z⊆U,则XZ→YZ为F所逻辑蕴含传递律：若X→Y和Y→Z为F所逻辑蕴含,则X→Z为F所逻辑蕴含合并规则：若X→Y,X→Z,则X→YZ为F所蕴涵伪传递率：若X→Y,WY→Z,则XW→Z为F所蕴涵分解规则：若X→Y, Z⊆Y ,则X→Z为F所蕴涵在关系R<A1,A2 ,A3> 和 S<A2 ,A3 ,A4> 上进行关系运算,与该关系表达式等价的是<32><32>A.B.C.D.[答案]D[解析]题干的关系代数运算的含义是R与S先进行自然连接运算,然后在自然连接的基础上进行选择运算,最后做投影运算.自然连接运算,可以转化为R与S先进行笛卡儿积运算,在笛卡儿积运算的基础上,进行选择运算,选择运算的条件为：R.A2=S.A2 AND R.A3=S.A3,然后在选择运算的结果集上,进行投影运算,投影运算是消除重复的列.将表达式综合起来,进行优化可以转换成选项D的表达式.将该查询转换为等价的SQL语句如下:<33>A.B.C.D.[答案]C[解析]本题筛选条件 A2<’2017’已经给出,像关系连接的筛选条件〔R.A2=S.A2 AND R.A3=S.A3〕和A4=’95’的条件缺失,且这些条件应该是同时满足,应使用逻辑与运算.给定关系模式R<U ,F> , U={A,B,C,D,E}, F= {B→A ,D →A ,A→E ,AC →B },则 R 的候选关键字为<34>,分解ρ= <R1〔ABCE>,R2〔CD>} <35>.<34>A.CDB.ABDC.ACDD.ADE<35>A.具有无损连接性,且保持函数依赖B.不具有无损连接性,但保持函数依赖C.具有无损连接性,但不保持函数依赖D.不具有无损连接性,也不保持函数依赖[答案]A D[解析]本题中由于C和D只出现在左边,必为候选码的成员.当选择属性CD时,由于D→A,A→E；可以得出D→AE；由于D→A ,AC→B利用伪传递率得出 CD→B；由于D→AE和CD→B利用增广率和合并率得出CD→ABCDE.因此CD属性为候选码.利用无损连接性的判断定理：不存在R1∩R2→R1−R2或R1R2→R2−R1 被F逻辑蘊含的情况,所以分解不具有无损连接性；同时F1∪F2≠F,所以分解也不保持函数依赖.并发执行的三个事务T1 、T2 和T3,事务T1对数据D1加了共享锁,事务T2、 T3分别对数据D2 、D3加了排它锁,之后事务T1对数据<36>;事务T2对数据<37>.<36>A.D2 、D3 加排它锁都成功B.D2 、D3 加共享锁都成功C.D2 加共享锁成功 ,D3 加排它锁失败D.D2 、D3 加排它锁和共享锁都失败<37>A.D1、D3 加共享锁都失败B.D1 、D3 加共享锁都成功C.D1 加共享锁成功 ,D3 加排它锁失败D.D1 加排它锁成功 ,D3 加共享锁失败[答案]D C[解析]并发事务如果对数据读写时不加以控制,会破坏事务的隔离性和一致性.控制的手段就是加锁,在事务执行时限制其他事务对数据的读取.在并发控制中引入两种锁：排它锁<Exclusive Locks,简称X 锁>和共享锁< Share Locks,简称S 锁>.排它锁又称为写锁,用于对数据进行写操作时进行锁定.如果事务T对数据A加上X 锁后,就只允许事务T读取和修改数据A ,其他事务对数据A 不能再加任何锁,从而也不能读取和修改数据A ,直到事务T 释放A 上的锁.共享锁又称为读锁,用于对数据进行读操作时进行锁定.如果事务T对数据A 加上了S 锁后,事务T就只能读数据A但不可以修改,其他事务可以再对数据A加S锁来读取,只要数据A上有S锁,任何事务都只能再对其加S锁读取而不能加X锁修改.数据库概念结构设计阶段的工作步骤依次为<38>.<38>A.设计局部视图→抽象→修改重构消除冗余→合并取消冲突B.设计局部视图→抽象→合并取消冲突→修改重构消除冗余C.抽象→设计局部视图→修改重构消除冗余→合并取消冲突D.抽象→设计局部视图→合并取消冲突→修改重构消除冗余[答案]D[解析]先划分好各个局部应用之后,使用抽象机制,确定局部应用中的实体、实体的属性、实体的标识符与实体间的联系与其类型,然后绘制局部E-R图,根据局部应用设计好各局部E-R图之后,就可以对各分E-R图进行合并.在合并过程中解决分E-R图中相互间存在的冲突,消除分E-R 图之间存在的信息冗余使之成为能够被全系统所有用户共同理解和接受的统一的、精炼的全局概念模型.在数据传输过程中,为了防止被窃取可以通过<39>来实现的.<39>A.用户标识与鉴别B.存取控制C.存取控制D.审计[答案]C[解析]使用数据加密技术,可以保障数据在传输过程是##的.在某企业的工程项目管理数据库中供应商关系Supp、项目关系Proj 和零件关系Part 的E-R 模型和关系模式如下Supp <供应商号,供应商名,地址, > //供应商号唯一标识Supp中的每一个元组Proj <项目号,项目名,负责人, > //项目号唯一标识 Proj 中的每一个元组。

数据库工程师面试题及答案1.请简要介绍你对数据库的理解以及你的数据库工作经验？答：数据库是一种可以存储、管理和检索数据的软件系统。

作为一名数据库工程师，我的主要工作职责包括设计和管理数据库系统、调优和优化数据库性能、实现数据备份和恢复、确保数据安全和隐私保护等。

我拥有多年的数据库工作经验，擅长使用MySQL、Oracle、SQL Server等数据库管理系统，对SQL语言和数据库优化有深入的了解。

2.请介绍一下数据库索引的原理和常用类型？答：数据库索引是一种数据结构，可以加速数据检索的速度和效率。

常见的索引类型包括B+树索引、哈希索引、全文索引等。

其中，B+树索引是最常用的索引类型，它采用平衡树结构来存储数据，可以支持快速的范围查找和排序操作。

哈希索引是一种使用哈希函数将数据映射到索引中的索引类型，可以支持快速的精确查找操作。

全文索引是一种可以在文本中进行模糊匹配的索引类型，可以支持全文搜索和关键词查询。

3.请介绍一下数据库事务的概念和ACID特性？答：数据库事务是一组需要被看作为一个单独的操作执行的SQL语句集合。

为了确保数据的完整性和一致性，事务需要满足ACID特性。

ACID是指原子性（Atomicity）、一致性（Consistency）、隔离性（Isolation）和持久性（Durability）。

⏹原子性：事务中的所有操作要么全部执行成功，要么全部失败，不存在中间状态。

⏹一致性：事务执行前后，数据库中的数据保持一致性状态。

⏹隔离性：事务之间的操作互相隔离，一个事务的执行不应该影响其他事务。

⏹持久性：事务执行成功后，其所做的修改应该被持久化存储，不会因为系统故障等原因丢失。

4.请简述一下数据库优化的方法和技巧？答：数据库优化是提高数据库性能和响应速度的重要手段，常用的方法和技巧包括：⏹合理设计和优化数据库结构，避免冗余和无用数据。

⏹创建适当的索引，加快数据检索速度。

⏹使用分区表，优化大数据表的查询速度。

数据库系统工程师试题及答案AC数据库系统工程师试题及答案DC第五题：BFFFF-80000+1B,C数据库系统工程师试题及答案DD数据库系统工程师试题及答案CA数据库系统工程师试题及答案CD数据库系统工程师试题及答案CA图像、声音、动画等直接让人产生感觉的为感觉媒体。

表示媒体加工、处理、传输感觉媒体的人为研究，例如：文本编码、声音编码、图像编码等等。

表现媒体：表现和获取信息的物理设备。

如输入设备：键盘、鼠标、麦克、扫描仪等。

输出设备：显示器、打印机、音响、绘图仪等。

存储媒体：存储数量的物理设备，例如：硬盘、磁盘、内存、光盘等。

数据库系统工程师试题及答案传输媒体：如电缆、光缆等传输数据的物理载体。

BB数据库系统工程师试题及答案C、BD单元测试：单元测试是对软件中的基本组成单位进行的测试，如一个模块、一个过程等等。

它是软件动态测试的最基本的部分，也是最重要的部分之一，其目的是检验软件基本组成单位的正确性。

一个软件单元的正确性是相对于该单元的规约而言的。

因此，单元测试以被测试单位的规约为基准。

单元测试的主要方法有控制流测试、数据流测试、排错测试、分域测试等等。

数据库系统工程师试题及答案集成测试：集成测试是在软件系统集成过程中所进行的测试，其主要目的是检查软件单位之间的接口是否正确。

它根据集成测试计划，一边将模块或其他软件单位组合成越来越大的系统，一边运行该系统，以分析所组成的系统是否正确，各组成部分是否合拍。

集成测试的策略主要有自顶向下和自底向上两种。

系统测试：系统测试是对已经集成好的软件系统进行彻底的测试，以验证软件系统的正确性和性能等满足其规约所指定的要求，检查软件的行为和输出是否正确并非一项简单的任务，它被称为测试的“先知者问题”。

因此，系统测试应该按照测试计划进行，其输入、输出和其他动态运行行为应该与软件规约进行对比。

软件系统测试方法很多，主要有功能测试、性能测试、随机测试等等。

验收测试：验收测试旨在向软件的购买者展示该软件系统满足其用户的需求。

中级数据库系统工程师上午2017上半年及答案解析(1/75)选择题第1题CPU执行算术运算或者逻辑运算时，常将源操作数和结果暂存在( )中。

A.程序计数器(PC)B.累加器(AC)C.指令寄存器(IR)D.地址寄存器(AR)下一题(2/75)选择题第2题要判断宇长为16位的整数a的低四位是否全为0，则干( )。

A.将a与OxOOOF进行"逻辑与"运算，然后判断运算结果是否等于0B.将a与OxOOOF进行"逻辑或"运算，然后判断运算结果是否等于FC.将a与OxFFFO进行"逻辑弄或"运算，然后判断运算结果是否等于OD.将a与OxFFFO进行"逻辑与"运算，然后判断运算结果是否等于F上一题下一题(3/75)选择题第3题计算机系统中常用的输入/输出控制方式有无条件传送、中断、程序查询和DMA方式等。

当采用( )方时，不需要CPU执行程序指令来传送数据。

A.中断B.程序查询C.无条件传送D.DMA上一题下一题(4/75)选择题第4题某系统由下图所示的冗余部件构成。

若每个部件的千小时可靠度都为R，则该系统的千小时可靠度为( )。

图片A.(I-R3)(1-R2)B.(l-(1-R)3)(1一(l-Ri)C.(1-R3)+(1-R2)D.(1一(1-R)3)+(1一(l-Ri)上一题下一题(5/75)选择题第5题己知数据信息为16位，最少应附加()位校验位，才能实现海明码纠错。

A.3B.4C.5D.6上一题下一题(6/75)选择题第6题以下关于Cache(高速缓冲存储器)的叙述中，不正确的是( )。

A.Cache的设置扩大了主存的容量B.Cache的内容是主存部分内容的拷贝C.Cache的命中率并不随其容量增大线性地提高D.Cache位于主存与CPU之间上一题下一题(7/75)选择题第7题HTTPS使用( )协议对报文进行封装。

A.SSHB.SSLC.SHA-lD.SET上一题下一题(8/75)选择题第8题以下加密算法中适合对大量的明文消息进行加密传输的是( )。

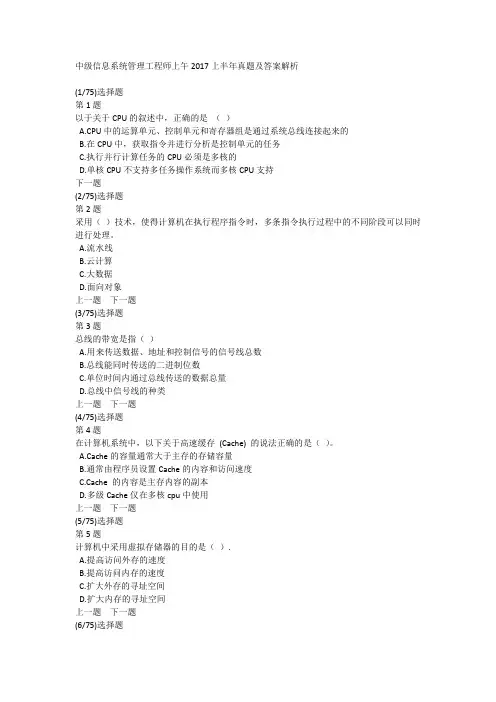

2017年上半年信息系统管理工程师考试《综合知识》真题(总分100, 考试时间150分钟)一、单项选择题1. 以于关于 CPU 的叙述中，正确的是（）A CPU 中的运算单元、控制单元和寄存器组是通过系统总线连接起来的B 在 CPU 中，获取指令并进行分析是控制单元的任务C 执行并行计算任务的 CPU 必须是多核的D 单核 CPU 不支持多任务操作系统而多核 CPU 支持答案:BCPU 主要由运算器、控制器、寄存器和内部总线等部件组成，运算器由算术逻辑单元、累加寄存器、数据缓冲寄存器和状态条件寄存器组成，是数据加工处理部件，用于完成计算机的各种算术和逻辑运算；控制器用于控制整个 CPU 的工作，决定了计算机运行过程的自动化，不仅要保证程序的正确执行，而且要能够处理异常事件。

控制器一般包括指令控制逻辑、时序控制逻辑、总线控制逻辑和中断控制逻辑等几个部分。

并行性有 3 中实现途径：1、时间重叠；2、资源重复；3 资源共享。

2. 采用（）技术，使得计算机在执行程序指令时，多条指令执行过程中的不同阶段可以同时进行处理。

A 流水线B 云计算C 大数据D 面向对象答案:A流水线是现代计算机处理器中必不可少的部分，是指将计算机指令处理过程拆分为多个步骤，并通过多个硬件处理单元并行执行来加快指令执行速度。

其具体执行过程类似工厂中的流水线，并因此得名。

3. 总线的带宽是指（）A 用来传送数据、地址和控制信号的信号线总数B 总线能同时传送的二进制位数C 单位时间内通过总线传送的数据总量D 总线中信号线的种类答案:B总线的带宽：即单位时间内总线上可传输的数据量，单位是 MB/s 总线的位宽：即总线能同时传输的数据位数，有 32 位、64 位等4. 在计算机系统中，以下关于高速缓存 (Cache) 的说法正确的是（）A Cache 的容量通常大于主存的存储容量B 通常由程序员设置 Cache 的内容和访问速度C Cache 的内容是主存内容的副本D 多级 Cache 仅在多核 cpu 中使用答案:C高速缓存是用来存放当前最活跃的程序和数据的，作为主存局部域的副本，其特点是：容量一般在几 KB 到几 MB 之间；速度一般比主存快 5 到 10 倍，由快速半导体存储器构成；其内容是主存局部域的副本，对程序员来说是透明的。

2017年上半年系统分析师真题解析上午选择题1面向对象分析中，类与类之间的“IS-A”关系的是一种（2），类与类之间的“IS-PART-OF”关系是一种（2）。

A.依赖关系B.关联关系C.泛化关系D.聚合关系答案：C2A.依赖关系B.关联关系C.泛化关系D.聚合关系答案：D本题考查的是面向对象的基本概念：is-a基于类继承或接口实现，is-a是表达这句话的一种方式：“这个东西是那个东西的一种”。

例如：野马是一种马。

has-a关系是基于用法（即引用）而不是继承。

换句话说，如果类a 中的代码具有对类b实例的引用，则“类a has-a类b”。

例如：马有缰绳。

is part of是一种整体与部分的关系。

3面向对象动态分析模型描述系统的动态行为，显示对象在系统运行期间不同时刻的动态交互。

其中，交互模型包括（3），其他行为模型还有（4）。

A.顺序图和协作图B.顺序图和状态图C.协作图和活动图D.状态图和活动图答案：A4A.顺序图和协作图B.顺序图和状态图C.协作图和活动图D.状态图和活动图答案：D本题考查UML图。

多种UML图有其严格的分类，首先分为静态图和动态图。

其中动态图又有一个细化的分类：交互图，交互图包括顺序图（序列图）与通信图（协作图）。

5关于设计模式，下列说法正确的是（）。

A.原型(Prototype)和模板方法(Template Method)属于创建型模式B.组合(Composite)和代理(Proxy)属于结构型模式C.桥接(Bridge)和状态(State)属于行为型模式D.外观(Facade)和中介(Mediator)属于创建型模式答案：B本题考查设计模式的分类，设计模式分类情况如下所示：6三重DES加密使用2个密钥对明文进行3次加密，其密钥长度为（）位。

A.56B.112C.128D.168答案：B本题考查信息安全中的对称加密算法。

三重DES加密是使用2个DES密钥，进行多次操作来完成的，所以其密钥长度是：56*2=112位。

招聘数据库系统工程师笔试题及解答一、单项选择题（本大题有10小题，每小题2分，共20分）1、在数据库系统中，用于描述数据库中全体数据的全局逻辑结构和特性的是( )。

A. 概念模式B. 外模式C. 内模式D. 存储模式答案：A解析：在数据库系统中，存在三级模式结构，即概念模式、外模式和内模式。

•概念模式（Conceptual Schema）：也称为逻辑模式，它是数据库中全体数据的全局逻辑结构和特性的描述，是所有用户的公共数据视图。

一个数据库只有一个概念模式。

•外模式（External Schema）：也称为子模式或用户模式，是数据库用户（包括应用程序员和最终用户）能够看见和使用的局部数据的逻辑结构和特征的描述，是数据库用户的数据视图，是与某一应用有关的数据的逻辑表示。

一个数据库可以有多个外模式。

•内模式（Internal Schema）：也称为存储模式，是数据物理结构和存储方式的描述，是数据在数据库内部的表示方式。

一个数据库只有一个内模式。

因此，用于描述数据库中全体数据的全局逻辑结构和特性的是概念模式，选项A 正确。

2、关系数据库管理系统（RDBMS）中实现数据物理独立性的是( )。

A. 外模式/内模式映射B. 外模式/模式映射C. 模式/内模式映射D. 逻辑结构/物理结构映射答案：C解析：关系数据库管理系统（RDBMS）通过三级模式两级映像来实现数据的逻辑独立性和物理独立性。

•逻辑独立性：当模式改变时（例如增加新的关系、新的属性、改变属性的数据类型等），只要对外模式/模式映射做相应的改变，可以使外模式保持不变。

应用程序是依据数据的外模式编写的，从而应用程序不必修改，保证了数据与程序的逻辑独立性，简称数据的逻辑独立性。

•物理独立性：当数据库的存储结构改变了（例如选用了另一种存储结构），由数据库管理员对模式/内模式做相应的改变，可以使模式保持不变，从而应用程序也不必改变。

保证了数据与程序的物理独立性，简称数据的物理独立性。

历年数据库系统工程师上午考试真题加答案（四）临近2017上半年数据库系统工程师考试的时间，希赛小编为大家整理了数据库系统工程师上午考试真题加答案，希望对大家有所帮助。

某企业的E-R图中，职工实体的属性有：职工号、姓名、性别,出生日期,电话和所在部门,其中职工号为实体标识符,电话为多值属性,离退休职工所在部门为离退办.在逻辑设计阶段.应将职工号和电话单独构造一个关系模式.该关系模式为（D）;因为离退休职工不参与企业的绝大部分业务.应将这部分职工独立建立一个离退休职工关系模式,这种处理方式成为（A）。

A.1NFB.2NFC.3NFD.4NFA.水平分解B.垂直分解C.规范化D.逆规范化分布式数据库系统除了包含集中式数据库系统的模式结构之外,还增加了几个模式级别，其中（B）定义分布式数据库中数据的整体逻辑结构,使得数据如同没有分布一样。

A.全局外模式B.全局概念模式C.分片D.分布以下关于面向对象数据库的叙述中，不正确的是（C）。

A.类之间可以具有层次结构B.类内部可以具有有嵌套层次结构C.类的属性不能是类D.类包含属性和方法以下关于数据仓库的叙述中，不正确的是（B）。

A.数据仓库是商业智能系统的基础B.数据仓库是面向业务的，支持联机事务处理（OLTP）C.数据仓库是面向分析的，支持联机分析处理（0LAP）D.数据仓库中的数据视图往往是多维的当不知道数据对象有哪些类型时,可以使用（B）是的同类数据对象与其它类型数据对象分离。

A.分类B.聚类C.关联规则D.回归IP地址块155.32.80.192/26包含了（C）个主机地址，以下IP 地址中，不属于这个网络的地址是（D）。

A.15B.32C.62D.64A.155.32.80.202B.155.32.80.195C.155.32.80.253D.155.32.80.191校园网链接运营商的IP地址为202.117.113.3/30，本地网关的地址为192.168.1.254/24，如果本地计算机采用动态地址分配，在下图中应如何配置?（A）。

2017年上半年信息系统管理工程师下午试卷考试真题(答案与解析)一、阅读以下说明，回答问题1至问题4，将解答填入答题纸的对应栏内。

【说明】某婚庆公司为了便于开展和管理公司各项业务活动、方便用户，提高公司的知名度和影响力，拟构建一个基于网络的婚礼策划系统。

【需求分析】1.公司设有受理部、策划部和其他部门。

部门信息包括部门号、部门名、部门主管、联系方式。

每个部门只有一名主管，每个主管只负责一个部门的管理工作：一个部门有多名员工，每名员工只属于一个部门。

2. 员工信息包括员工号、姓名、部门号、职位、联系方式和薪资;其中，职位包括主管、业务员、策划员等。

业务员负责受理用户申请，设置受理标志，并填写业务员的员工号。

一名业务员可以受理多个用户申请，但一个用户申请只能由一名业务员受理。

3. 用户信息包括用户号、用户名、电话、联系地址。

其中，用户号唯一标识用户信息中的每一个元组。

4. 用户申请信息包括申请号、婚礼日期、婚礼地点、用户号、预算费用、受理标志和业务员(参照员工关系的员工号)。

申请号唯一标识申请信息中的每一个元组，且一个用户可以提交多个申请，但一个用户申请只对应一个用户号。

5. 策划部主管为已受理的用户申请制定婚礼策划任务。

策划任务包括申请号、策划内容、参与人数、要求完成时间、主管(参照员工关系的员工号)，申请号唯一标识策划任务的每一个元组。

一个策划任务只对应一个已受理的用户申请，但一个策划任务可由多名策划员参与执行，且一名策划员可以参与执行多项策划任务。

【概念模型设计】根据需求阶段收集的信息，设计的实体联系图和关系模武(不完整)如下:【关系模式设计】部门（部门号，部门名称，主管，电话，邮箱号）员工（员工号，姓名，（a），职位，联系方式，薪资）用户（用户号，用户名，联系电话，联系地址）用户申请（申请号，婚礼日期，婚礼地点，用户号，（b）受理标志（c）策划任务（d）策划内容，参与人数，要求完成时间，主管）执行（申请号，策划员，实际完成时间）问题：1.1 （4分）根据题意，将关系模式中的空（a）~（d）的属性补充完整，并填入答题纸对应的位置上。

2017年上半年软件水平考试（中级）数据库系统工程师下午（应用技术）真题试卷(题后含答案及解析)题型有：1. 试题一 2. 试题二 3. 试题三 4. 试题四 5. 试题五试题一（15分）某医疗器械公司作为复杂医疗产品的集成商，必须保持高质量部件的及时供应。

为了实现这一目标，该公司欲开发一采购系统。

系统的主要功能如下：1．检查库存水平。

采购部门每天检查部件库存量，当特定部件的库存量降至其订货点时，返回低存量部件及库存量。

2．下达采购订单。

采购部门针对低存量部件及库存量提交采购请求，向其供应商(通过供应商文件访问供应商数据)下达采购订单，并存储于采购订单文件中。

3．交运部件。

当供应商提交提单并交运部件时，运输和接收(S／R)部门通过执行以下三步过程接收货物：(1)验证装运部件。

通过访问采购订单并将其与提单进行比较来验证装运的部件，并将提单信息发给S／R职员。

如果收货部件项目出现在采购订单和提单上，则已验证的提单和收货部件项目将被送去检验。

否则，将S／R职员提交的装运错误信息生成装运错误通知发送给供应商。

(2)检验部件质量。

通过访问质量标准来检查装运部件的质量，并将已验证的提单发给检验员。

如果部件满足所有质量标准，则将其添加到接受的部件列表用于更新部件库存。

如果部件未通过检查，则将检验员创建的缺陷装运信息生成缺陷装运通知发送给供应商。

(3)更新部件库存。

库管员根据收到的接受的部件列表添加本次采购数量，与原有库存量累加来更新库存部件中的库存量。

标记订单采购完成。

现采用结构化方法对该采购系统进行分析与设计，获得如图1．1所示的上下文数据流图和图1．2所示的0层数据流图。

1．使用说明中的词语，给出图1—1中的实体E1～E5的名称。

正确答案：El：供应商E2：采购部E3：检验员E4：库管员E5：S／R职员解析：本问题考查上下文DFD，要求确定外部实体。

在上下文DFD 中，待开发系统的名称用“采购系统”作为唯一加工的名称，外部实体为该加工提供输入数据流或者接收其输出数据流。

2017上半年系统分析师考试真题及答案-上午卷面向对象分析中，类与类之间的“IS-A ”关系的是一种(1),类与类之间的“IS-PART-OF”关系是一种(2)。

(1)A.依赖关系 B.关联关系 C.泛化关系 D.聚合关系(2)A.依赖关系 B.关联关系 C.泛化关系 D.聚合关系【答案】C D【解析】本题考查的是面向对象的基本概念:is-a基于类继承或接口实现，is-a是表达这句话的一种方式: “这个东西是那个东西的一种”。

例如：野马是一种马。

has-a关系是基于用法(即引用)而不是继承。

换句话说，如果类a中的代码具有对类b实例的引用，则“类a has-a类b”。

例如：马有缰绳。

is part of 是一种整体与部分的关系。

面向对象动态分析模型描述系统的动态行为，显示对象在系统运行期间不同时刻的动态交互。

其中，交互模型包括( 3)，其他行为模型还有(4)。

(3)A.顺序图和协作图 B.顺序图和状态图 C.协作图和活动图 D.状态图和活动(4)A.顺序图和协作图 B.顺序图和状态图 C.协作图和活动图 D.状态图和活动【答案】A D【解析】本题考查UML图。

多种UML图有其严格的分类，首先分为静态图和动态图。

其中动态图又有一个细化的分类：交互图，交互图包括顺序图(序列图)与通信图(协作图)关于设计模式，下列说法正确的是( 5 ）。

⑸A.原型(Prototype) 和模板方法(Template Method) 属于创建型模式B.组合(Composite)和代理(Proxy)属于结构型模式C.桥接(Bridge)和状态(State)属于行为型模式D.外观(Facade)和中介(Mediator)属于创建型模式【答案】B【解析】本题考查设计模式的分类设计模式分类情况如下所示:【答案】B【解析】本题考查信息安全中的对称加密算法。

三重DES 加密是使用2个DES 密钥，进行多次操作来完成的，所以其密钥长度是:56*2=112 位。
