下载文档原格式
1.主题内容与适用范围本标准规定了针织物一般疵点的术语本标准适用于一般针织物.2.定义疵点在织物上出现的削弱织物性能及影响织物外观质量和缺陷。
3.针织物的纱线疵点亮丝bright yarn由于纺丝过程中加工不良和消光剂分布不匀等原因，造成一个线圈横列或一个线圈纵行内的纱线比相邻纱线的光泽突出。
毛丝broken filaments在多孔长丝织物中，由于单纤维断裂引起局部或整个表面出现的毛状外观。
粗纱coarse yarn比相邻纱线明显粗的纱线。
细纱fine yarn比相邻纱线明显细的纱线。
大肚纱slub在一根纱线中出现直径比正常纱大几倍的橄榄形粗节。
污渍纱（包括油纱、色纱）soiled yarn由于污垢、油或其他沾污染物使单纱变色。
织物上出现一个横列或纵行点状或条状的污迹。
4.针织物的编织疵点横路course mark在多路纬编机上编织的织物，由于密度变化、纱线粗细和成分不一、纱线上染率不同或原纱色泽差异造成一个或数个线圈横列在外观不同于正常的横列。
缺纱missing yarn双纱或多纱织物中部分纱线断缺后形成的疵点。
同义词：单纱停车痕stop mark在经编织物上由于机器停止、起动、减速等原因，使纱线张力产生变化而引起的数个线圈横列与正常织物不一样的条痕。
错纱wrong yarn在织物中使用了不符要求（成分、细度、颜色）的纱线。
紧稀路针needle line针织物上线圈纵行排列稀密不匀的纹路。
纬编双面断纱continuous cut-out在编织过程中，由于断纱造成织物针圈横向连续脱套。
同义词：豁嘴花针miss tuck编织时某些针上的线圈，形成品率-3个线圈一起成圈，造成不规则或纵向的小孔隙。
纹路歪斜straying end针织物线圈纵行和横列呈现不垂直的外观。
翻纱defective plating针织物中应在反面的纱线露在正面。
衬垫纱错位displaced inlay yarn衬垫纱的垫纱不符合织纹要求。

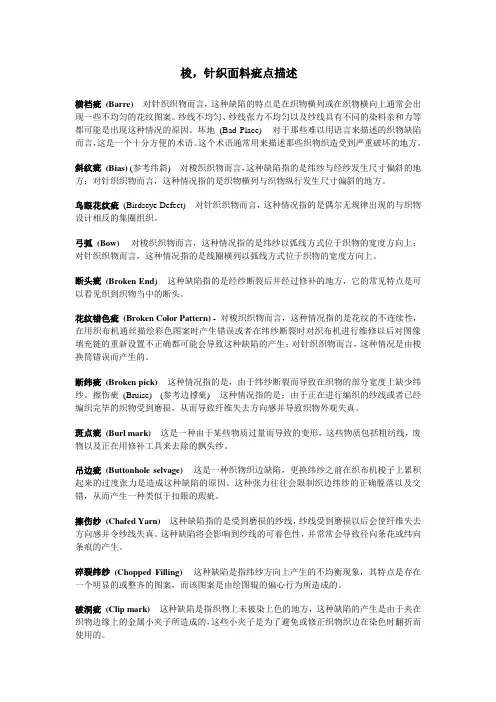

面料疵点介绍横裆疵(Barre)对针织织物而言，这种缺陷的特点是在织物横列或在织物横向上通常会出现一些不均匀的花纹图案。
纱线不均匀、纱线张力不均匀以及纱线具有不同的染料亲和力等都可能是出现这种情况的原因。
坏地(Bad Place)对于那些难以用语言来描述的织物缺陷而言，这是一个十分方便的术语。
这个术语通常用来描述那些织物织造受到严重破坏的地方。
斜纹疵(Bias) (参考纬斜)对梭织织物而言，这种缺陷指的是纬纱与经纱发生尺寸偏斜的地方；对针织织物而言，这种情况指的是织物横列与织物纵行发生尺寸偏斜的地方。
鸟眼花纹疵(Birdseye Defect) 对针织织物而言，这种情况指的是偶尔无规律出现的与织物设计相反的集圈组织。
弓弧(Bow)对梭织织物而言，这种情况指的是纬纱以弧线方式位于织物的宽度方向上；对针织织物而言，这种情况指的是线圈横列以弧线方式位于织物的宽度方向上。
断头疵(Broken End)这种缺陷指的是经纱断裂后并经过修补的地方，它的常见特点是可以看见织到织物当中的断头。
花纹错色疵(Broken Col Pattern)对梭织织物而言，这种情况指的是花纹的不连续性，在用织布机通丝描绘彩色图案时产生错误或者在纬纱断裂时对织布机进行维修以后对图像填充链的重新设置不正确都可能会导致这种缺陷的产生；对针织织物而言，这种情况是由梭换筒错误而产生的。
断纬疵(Broken pick)这种情况指的是，由于纬纱断裂而导致在织物的部分宽度上缺少纬纱。
擦伤疵(Bruise) (参考边撑疵) 这种情况指的是：由于正在进行编织的纱线或者已经编织完毕的织物受到磨损，从而导致纤维失去方向感并导致织物外观失真。
斑点疵(Burl mark) 这是一种由于某些物质过量而导致的变形，这些物质包括粗纺线，废物以及正在用修补工具来去除的飘头纱。
吊边疵(Buttonhole selvage) 这是一种织物织边缺陷，更换纬纱之前在织布机梭子上累积起来的过度张力是造成这种缺陷的原因。
面料及坯布疵点分析大全（1）棉粒（Nep)外观：布面呈现类似接头大小之棉纤维团，且系纺入纱中者.如将之拔下,则纱呈断裂或将至断裂之状态。
低等级原棉纺成之粗纱,常有此种瑕疵.成因：1）。
原棉中有死棉纤维团，于清花过程中未彻底除去。
2）.梳棉时锡林或针板之针不够尖锐，或两者间之隔距设定不当，未能充份发挥梳理作用.（2）棉籽皮(Seeds)外观：纯棉或棉纤维混纺之胚布面，有甚小黑色或深色之非纤维纤碎片点。
成因：1)。
轧棉工程在将棉纤维与棉籽分离时，纤维根端带有棉籽皮，或棉籽被碾碎而掺附于原棉中. 2).清花过程未能将棉籽皮彻底清除.(3)粗结（Slub)外观:织物之经纱或纬纱上，偶有一小段长约5至20mm较纱之正常直径为粗，较炒之正常捻数为少之簇状纤维。
成因:1）.精纺时喂入之粗纱内，纤维内密度不均匀，有较小型密集之梭状纤维束。
2)。
精纺机之皮辊及皮圈未能均一将喂入之粗纱把持。
(4)飞花（Flyer)外观：与粗结相似,但其较粗，不像粗结般之细长，纤维成团状。
将纱略予退捻，可不致使纱断裂.成因:细纱间内飘浮于空中之纤维团，或积集在机器喂入附近台面上之纤维团,缠绕于纱上。
（5）节纱（Cockled Yarn)外观:在约纤物幅宽长度之一段纱中，有间隔性之大粗结。
纱之粗细变化似竹节状，一般在粗纱织物之纬纱较常见,故亦称竹节纬。
成因：精纺机之牵伸罗拉设定大紧，罗拉盖太松，喂入之粗纱中偶有异长之纤维。
（6）纱支不均（Uneven Yarn)外观:由织物长面观察，织入之纱有粗细不均匀之现象.一般多发生在纬纱.成因：细纱机纺出之纱，由于牵伸机构故障，或性能不良，致纺出之纱在一段间，时有略粗时有略细者。
（7）云织（Cloudd of Weaaving）外观：纬纱之支数显著不均匀,织造时粗者或细者恰好集中排列在一起,形成片状,布面外观似片片浮云，故称云织。
成因：纬纱有规律性之不匀，于织造时纬纱之排列又恰好粗者或细者汇集在一起。
一、纺织品瑕疵介绍由纤维原料到最后制造成成品织物，需经过纺纱、织造、印染等工程，且每种工程中，又需经过一连续多个加工过程(Process)始能完成。
在各层次的加工中，设定条件之不当，人员操作之疏忽，机械之故障等，均可能致使产品发生外观上之缺点。
就理论上言之，加工之层次愈多，则发生缺点之机率亦愈高。
在织物外观所能见到之此种缺点，称谓织物瑕疵（Fabric Defect）。
但亦有在胚布状态无异状，若经漂、染加工后则显著出现，此种一般多称之谓潜隐瑕疵（Latent Defect）或隐性瑕疵。
我国有一句俗语：「多作多错，少作少错，不作不错。
」，此语虽在现代工作精神上不合时宜，但用在纺织多层次加工所产生之瑕疵上却甚为切合实际。
世界上少有完美之事物，纺纱工程会使原纱产生瑕疵，例如棉粒(Nep)、粗结(Slub)等；织造工程会使胚布产生瑕疵，例如并纬(Mispicks)、断经(Broken Ends)等；印染工程会使成品布产生瑕疵，例如染料点(Dye Spot)、结尾色差(Tailing or Ending)等。
品质优良之成品织物，其瑕疵应为极少。
如某种成品织物之瑕疵甚多，无论是用作制衣、被服、或其它日用品及装饰品，均会影响其美观，而降低其价值。
二、织物瑕疵之外观特征与成因由纤维至成品织物，加工之阶段可分为纺纱(Spinning)，织造(Weaving)，练漂、染色、印花(Scouring & Bleaching，Dyeing，Printing)与整理加工(Finishing)四大阶段。
现以在各阶段中可能发生之瑕疵，用工厂一般通用之名称，就其外观特征与生成之原因分述于下：1、属于纤维原料、纱支原因者(1)、棉粒(Nep)外观：布面呈现类似接头大小之棉纤维团，且系纺入纱中者。
如将之拔下，则纱呈断裂或将至断裂之状态。
低等级原棉纺成之粗纱，常有此种瑕疵。
成因：1.原棉中有死棉纤维团，于清花过程中未彻底除去。
科普面料织物92种疵点介绍1、横裆疵 (Barre) - 对针织织物而言，这种缺陷的特点是在织物横列或在织物横向上通常会出现一些不均匀的花纹图案。
纱线不均匀、纱线张力不均匀以及纱线具有不同的染料亲和力等都可能是出现这种情况的原因。
2、坏地 (Bad Place) - 对于那些难以用语言来描述的织物缺陷而言，这是一个十分方便的术语。
这个术语通常用来描述那些织物织造受到严重破坏的地方。
3、斜纹疵 (Bias) (参考纬斜) - 对梭织织物而言，这种缺陷指的是纬纱与经纱发生尺寸偏斜的地方；对针织织物而言，这种情况指的是织物横列与织物纵行发生尺寸偏斜的地方。
4、鸟眼花纹疵 (Birdseye Defect) - 对针织织物而言，这种情况指的是偶尔无规律出现的与织物设计相反的集圈组织。
5、弓弧 (Bow) - 对梭织织物而言，这种情况指的是纬纱以弧线方式位于织物的宽度方向上；对针织织物而言，这种情况指的是线圈横列以弧线方式位于织物的宽度方向上。
6、断头疵 (Broken End) - 这种缺陷指的是经纱断裂后并经过修补的地方，它的常见特点是可以看见织到织物当中的断头。
7、花纹错色疵 (Broken Color Pattern) - 对梭织织物而言，这种情况指的是花纹的不连续性，在用织布机通丝描绘彩色图案时产生错误或者在纬纱断裂时对织布机进行维修以后对图像填充链的重新设置不正确都可能会导致这种缺陷的产生；对针织织物而言，这种情况是由梭换筒错误而产生的。
8、断纬疵 (Broken pick) - 这种情况指的是，由于纬纱断裂而导致在织物的部分宽度上缺少纬纱。
9、擦伤疵 (Bruise) - (参考边撑疵) - 这种情况指的是：由于正在进行编织的纱线或者已经编织完毕的织物受到磨损，从而导致纤维失去方向感并导致织物外观失真。
10、斑点疵 (Burl mark) - 这是一种由于某些物质过量而导致的变形，这些物质包括粗纺线，废物以及正在用修补工具来去除的飘头纱。
干货一文解析针织物织布疵点和染色及定型疵病，再也不怕责任分不清！针织物针织物在织布和染色加工过程中，因原料、机器、工艺和操作等因素，或多或少都会产生形状不一的疵点。
有些现象既相近又相似，混淆在一起，很难分辨，尤其是以来料加工为主的染整厂，往往因此与客户产生争议，相互推诿，责任不清，甚至造成赔布，给企业带来不必要的损失。
本文结合生产实践，对一些常见的织布疵点和染色疵点的分辨及预防进行探讨。
钩纱随着针织工业的迅速发展，各种超细旦、超薄织物的新产品不断涌现，但给织布和染色加工增加了难度，稍有不慎极易造成钩纱。
1、织布钩纱钩纱是指坯布表面被尖硬物质将线圈带出或钩毛的现象。
纬编织物形成钩纱时常常会同时出现花针现象，原因是线圈在成圈过程中，旧线圈未退出针钩又形成新线圈，新旧线圈重合在一起。
表现为直条形和分散点。
另外，织布机针舌不正也易形成直条钩纱现象。
还有验布机罗拉存在毛刺或运输过程不小心的挂伤、擦伤都是造成钩纱的原因。
2、染色钩纱针织物从坯布到成品的染色加工常规的工艺流程：收布→配布→松布（剖幅）→水洗→预定→钉缝边→配布→染色→脱水→中间检验→定形→成品检验→包装。
3、钩纱现象的辨别和处置区别织布钩纱还是染色钩纱，关键是要从初检开始。
重点是要控制松布、剖幅、水洗和预定工序。
要求挡车工注意观察来坯表面，及时发现和反映来坯异常。
当检查自己所用设备与坯布接触点无明显的毛刺，排除其他可能造成钩纱疵点外，一旦发现来坯钩纱应通知客户前来确定。
若初检漏验来坯钩纱，责任则由染厂承担。
染色缸内的钩纱现象很杂乱，没规律，严重时线圈完全被带出，甚至钩断成破洞。
产生的原因：①是织布机故障后坏针没及时清理，裹夹在坯布内带入染色缸内而形成；②是其他异物﹙金属物件、小石子﹚随坯布进入染缸后将喷嘴口、导布轮、缸壁表面撞击形成毛刺而引起。
一旦发现是染色缸内形成的钩纱，应及时停缸检查，进入缸体内用透明超薄丝袜反复摩擦缸壁及与坯布有接触的每个细处，将毛刺用手砂轮或细砂布擦抹光滑，发现异物及时清理。

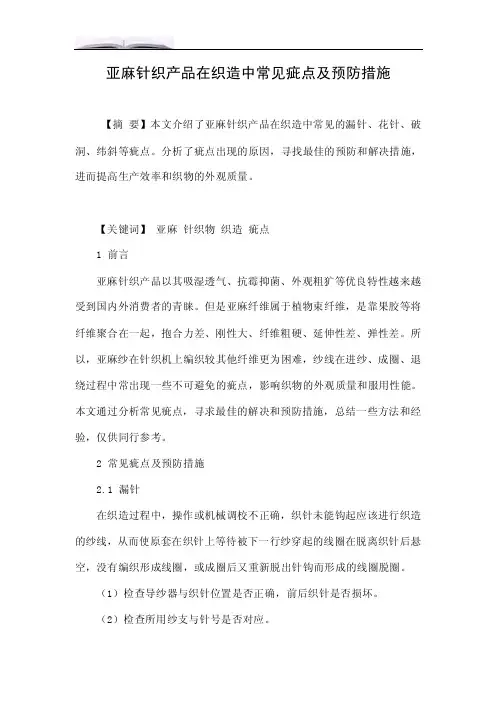

亚麻针织产品在织造中常见疵点及预防措施【摘要】本文介绍了亚麻针织产品在织造中常见的漏针、花针、破洞、纬斜等疵点。
分析了疵点出现的原因，寻找最佳的预防和解决措施，进而提高生产效率和织物的外观质量。
【关键词】亚麻针织物织造疵点1 前言亚麻针织产品以其吸湿透气、抗霉抑菌、外观粗犷等优良特性越来越受到国内外消费者的青睐。
但是亚麻纤维属于植物束纤维，是靠果胶等将纤维聚合在一起，抱合力差、刚性大、纤维粗硬、延伸性差、弹性差。
所以，亚麻纱在针织机上编织较其他纤维更为困难，纱线在进纱、成圈、退绕过程中常出现一些不可避免的疵点，影响织物的外观质量和服用性能。
本文通过分析常见疵点，寻求最佳的解决和预防措施，总结一些方法和经验，仅供同行参考。
2 常见疵点及预防措施2.1 漏针在织造过程中，操作或机械调校不正确，织针未能钩起应该进行织造的纱线，从而使原套在织针上等待被下一行纱穿起的线圈在脱离织针后悬空，没有编织形成线圈，或成圈后又重新脱出针钩而形成的线圈脱圈。
（1）检查导纱器与织针位置是否正确，前后织针是否损坏。
（2）检查所用纱支与针号是否对应。
（3）查看纱线是否太硬或结头过多。
（4）调整针盘三角的相对位置，确保盘针与筒针位置对应。
（5）检查牵拉卷曲张力，是否过紧或不均匀。
2.2 花针偶然的花针是由于织针针吞弯曲或者因为织针未上升到合适的高度，使得线圈因此未能脱圈所致。
（1）检查织针或沉降片是否损坏。
（2）检查并调整导纱器的位置。
（3）重新调节牵拉卷曲张力，使张力均匀。
（4）清纱、去纱结、过蜡，使得线圈容易脱出。
（5）调节起针三角张力，让线圈容易脱离针钩。
2.3 破洞由于纱线强力不足、条干粗细不匀、杂质含量大或机械等原因造成纱线断裂，使编织不能进行而形成的孔洞。
（1）纱线质量不好，应倒纱过蜡、电清或换纱批。
（2）纱结太大，应该打十字结，并用纱剪剪纱尾，不能长于0.3cm。
（3）结合编织图案，调整纱线松紧，将张力调到均匀。
11：落布操作时，由于木辊直径较大，容易与卷布刺辊上的刺毛铁皮相摩擦而产生类似边撑疵坏布。
12：边撑盒盖上螺栓头部碰撞筘帽前夹木或碰撞飞梭装置铁杆。
13：平车或拆坏布后，用手将布边拉入边撑盒的操作不当。
B：消除方法1：边撑、刺辊配套良好，安装正确。
2：使织机有关部件处于正常状态。
3：加强各工种的操作管理。
4：加强温湿度调节工作。
5：几项技术改进。
（1）：采用单只刺辊。
（2）：采用颗粒橡胶刺辊或乳胶管辊与铁刺辊混用。
（3）：采用十片铜刺辊，比木刺辊或铁刺辊伸幅作用大1~1.5CM。
既可消除因伸幅不良造成的断边，也可减少边撑疵点。
（4）：检查木刺辊、铁刺辊、铜刺辊是否达到技术要求。
（5）：织机卷布刺辊两端包布，防止落布后将布头卷紧时，布边和刺毛辊表面摩擦而产生边撑疵。
（6）：织机卷布辊托脚木轴承厚度，可有原来的19.2MM减为9.6MM，防止落布时布辊直径过大与卷布刺毛辊相擦而造成类似的边撑疵布。
（三）：烂边第一类大烂边A：形成原因1：纬纱上的棉结杂质，特别是中、细特纱上的大杂质，以及细纱纺制时的飞花、回丝附入而产生的细节，与纬纱退绕气圈相碰，造成意外阻力。
2：纬管腔内积有回丝，因梭子冲击而从纬管头部小眼内脱出，阻塞梭子骑马钢丝或瓷眼通道，致使纬纱引伸受阻，张力增加。
3：织机揩扫时飞花落入梭子瓷眼，使纬纱引伸不畅，增加意外张力。
4：梭管配合不良，两者中心不一，梭芯高低位置不正，梭芯忽高忽低，纬管内孔磨损等，均会使纬纱退绕时的张力严重不匀。
B：消除方法1：提高纬纱质量，根据织造品种不同，提出原纱棉结杂质的具体要求，一般棉杂要小而少。
2：纬管内孔回丝，纺部要设法解决，织造车间应结合纬管定期检修，加以消除。
3：清扫织机时，落梭箱需用盖布遮住，防止飞花落入，阻塞梭子瓷眼。
4：做好梭、管配套工作。
第二类小烂边A：形成原因1：边撑伸幅作用不够，边撑刺辊第握持力不足，边纱控制不牢。
特别在纬纱由满纱逐渐退绕至小纱时更为突出。
