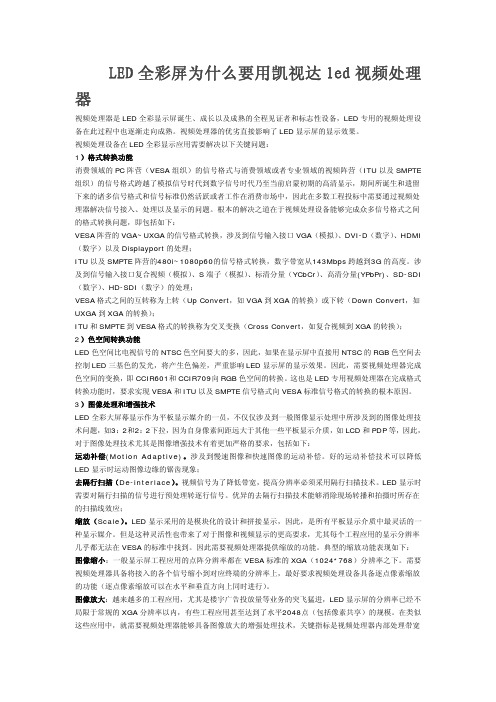

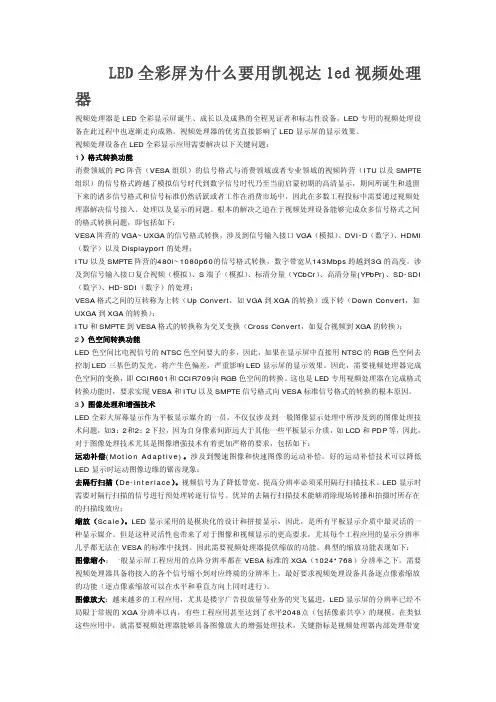

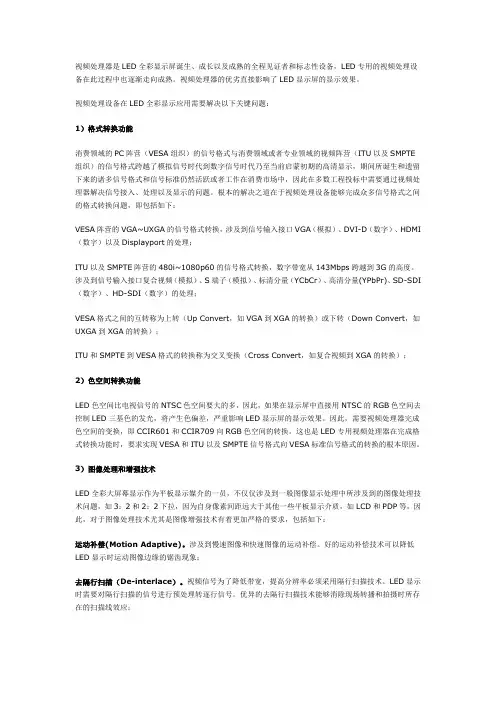

LED全彩屏为什么要用凯视达led视频处理器视频处理器是LED全彩显示屏诞生、成长以及成熟的全程见证者和标志性设备，LED专用的视频处理设备在此过程中也逐渐走向成熟。

视频处理器的优劣直接影响了LED显示屏的显示效果。

视频处理设备在LED全彩显示应用需要解决以下关键问题：1）格式转换功能消费领域的PC阵营（VESA组织）的信号格式与消费领域或者专业领域的视频阵营（ITU以及SMPTE 组织）的信号格式跨越了模拟信号时代到数字信号时代乃至当前启蒙初期的高清显示，期间所诞生和遗留下来的诸多信号格式和信号标准仍然活跃或者工作在消费市场中，因此在多数工程投标中需要通过视频处理器解决信号接入、处理以及显示的问题。

根本的解决之道在于视频处理设备能够完成众多信号格式之间的格式转换问题，即包括如下：VESA阵营的VGA~UXGA的信号格式转换，涉及到信号输入接口VGA（模拟）、DVI-D（数字）、HDMI （数字）以及Displayport的处理；ITU以及SMPTE阵营的480i~1080p60的信号格式转换，数字带宽从143Mbps跨越到3G的高度。

涉及到信号输入接口复合视频（模拟）、S端子（模拟）、标清分量（YCbCr）、高清分量(YPbPr)、SD-SDI （数字）、HD-SDI（数字）的处理；VESA格式之间的互转称为上转（Up Convert，如VGA到XGA的转换）或下转（Down Convert，如UXGA到XGA的转换）；ITU和SMPTE到VESA格式的转换称为交叉变换（Cross Convert，如复合视频到XGA的转换）；2）色空间转换功能LED色空间比电视信号的NTSC色空间要大的多，因此，如果在显示屏中直接用NTSC的RGB色空间去控制LED三基色的发光，将产生色偏差，严重影响LED显示屏的显示效果。

因此，需要视频处理器完成色空间的变换，即CCIR601和CCIR709向RGB色空间的转换。

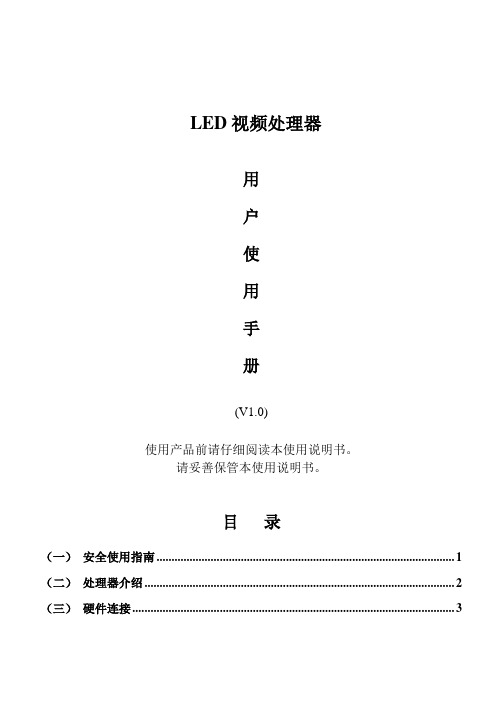

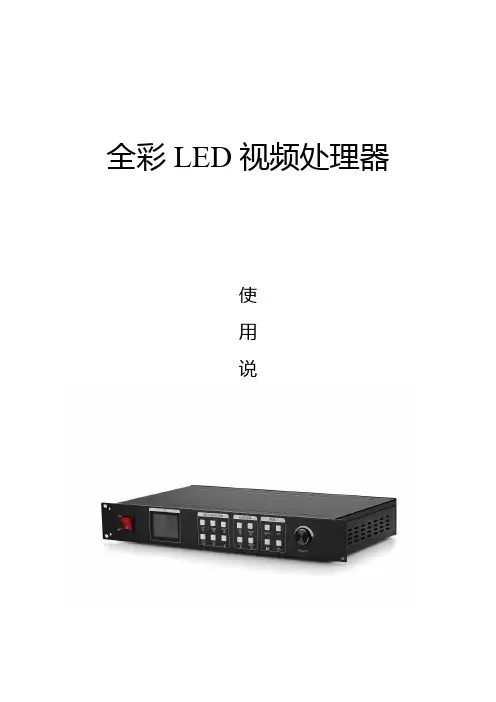

LED视频处理器用户使用手册(V1.0)使用产品前请仔细阅读本使用说明书。

请妥善保管本使用说明书。

目录（一）安全使用指南 (1)（二）处理器介绍 (2)（三）硬件连接 (3)1、背面板信号接口图 (3)2、端口说明 (3)1）视频输入信号 (3)2）视频输出信号 (4)3）音频输入输出信号 (4)4）控制端口信号 (4)3、硬件连接示意 (4)（四）前面板按键操作 (5)1、前面板按键示意图 (5)2、按键操作说明： (5)1）信号源切换功能区 (6)2）屏参设置功能区 (6)3）模式功能区按键 (8)4）高级功能区键 (9)（五）技术规格 (10)1、处理器基本特征 (10)2、处理器参数规格 (11)（六）附录 (13)（一）安全使用指南 高压危险本产品内有高压，非专业维修人员不得打开机箱！正确使用电源本产品工作电压为100~240V ，请确保电源正确。

正确接地及使用保险丝本产品通过电源线的接地导线接地，请勿将地线连接到高压上，以防触电危险。

保持通风保持设备足够通风，前后面板至少保持20cm 空隙。

防潮请确保设备放置在干燥的环境中。

防水防异物禁止液体、金属碎片或其它不相关物质进入设备。

远离易爆危险物品禁止放在易燃易爆环境，以免引起火灾、爆炸等危险。

（二）处理器介绍本视频处理器是专门为LED大屏幕量身打造的全彩LED视频处理器，充分考虑了该应用场合特别是租赁演出等的各种需求，以最集成的架构完成更强大的功能。

输入接口支持CVBS、VGA、DVI、等常用接口，输出分辨率最大可达2048x1152/2560x816，并支持画中画，淡入淡出、无缝切换、图像色彩调节等，是一款性价比相当高的视频处理器。

视频处理器主要特点：1.系统架构高度集成，最精简的架构完成更强大的功能；2.采用顶级的图像处理芯片，内部10bit数据处理，保证细腻的画质；3.集成全球通用3D视频解码器；4.运动自适应去交错技术，不运动的图像区域将完全静止（无闪烁），而运动中的物体画面边缘非常平滑。

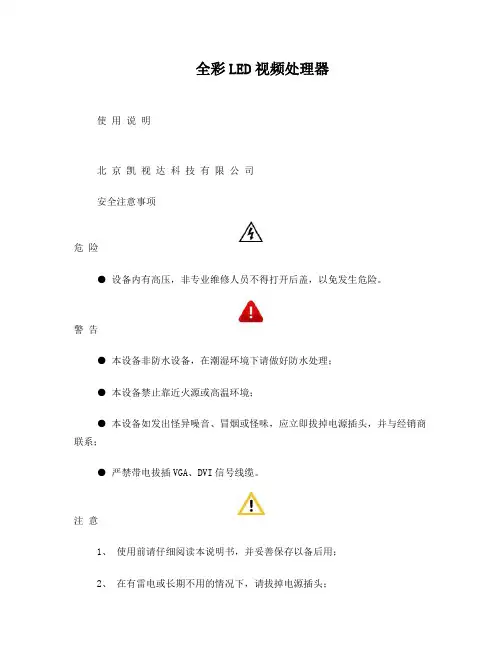

全彩LED视频处理器使用说明北京凯视达科技有限公司安全注意事项危险● 设备内有高压，非专业维修人员不得打开后盖，以免发生危险。

警告● 本设备非防水设备，在潮湿环境下请做好防水处理；● 本设备禁止靠近火源或高温环境；● 本设备如发出怪异噪音、冒烟或怪味，应立即拔掉电源插头，并与经销商联系；● 严禁带电拔插VGA、DVI信号线缆。

注意1、使用前请仔细阅读本说明书，并妥善保存以备后用；2、在有雷电或长期不用的情况下，请拔掉电源插头；3、本设备不适合非专业人员操作调试，请在专业人员指导下使用；4、不要从本设备通风孔塞入任何物体，以免造成设备损坏或事故；5、不宜将本设备放置于近水或其它潮湿的地方使用；6、不宜将本设备放置于散热片或其它高温地方使用；7、请妥善整理并放置好电源线，以防破损；8、如存在下列情况，应拔掉本设备电源插头，并委托维修：● 有液体溅入本设备时● 本设备跌落或机箱损坏时● 本设备出现明显功能异常或性能明显变差时目录一、产品论述 1二、产品特点 1三、技术指标 3四、工作示意图 5五、面板结构 6前面板 6后面板 7六、接线及安装 8接线示意图 8安装步骤 8七、设备调试 9导航模式——4步完成设置 9 八、控制菜单 13（1）、语言选择 16（2）、出厂设置 16（3）、技术支持 16（4）、计划任务 16（5）、切换特效 16（6）、VGA设置 17（7）、对比度设置 17（8）、图像静止 17（9）、声音设置 17（10）、专家设置 17九、常见问题解答 18技术支持联系方式 201、产品论述随着LED显示行业的迅猛发展和应用需求不断扩大，针对于大屏幕控制系统的各种控制要求应运而生。

但由于大屏幕控制系统在图像处理、画面控制和信号格式转换方面的局限性，LED大屏幕控制系统存在一些薄弱环节不能满足用户的需求，主要存在以下问题：1.LED大屏幕控制系统的信号源接入格式有限，目前一般使用的只是数字DVI 信号，许多信号源（例如：VGA等）无法直接通过控制系统在LED大屏幕上显示；2.传统的信号采集卡图像处理效果差，在信号格式转换的同时对画面的清晰度造成较大损耗；3.LED大屏幕控制系统只能截取LED大屏幕对应点数的图像进行显示，而在某些客户现场需要较为随意的显示任意大小或者完整电脑桌面的画面；4.随着LED屏体间距的不断缩小及屏点数的不断增大，单卡带载单屏显示单一画面的时代也即将不复存在，更多的应用要求与显示要求将凸显出来，LED大屏幕控制系统需要与其他周边设备更好的配合才能很好的完成客户的需要。

LED视频处理器是LED全彩显示屏诞生、成长以及成熟的全程见证者和关键性设备，其优劣直接影响LED显示屏的显示效果，LED视频处理器与显示屏的绑定使用，大大方便了终端用户广泛应用，提高了LED显示屏使用的深度。

对于用户而言，为了确保使用效率，了解几种常见的视频处理器故障解决方法是必须的。

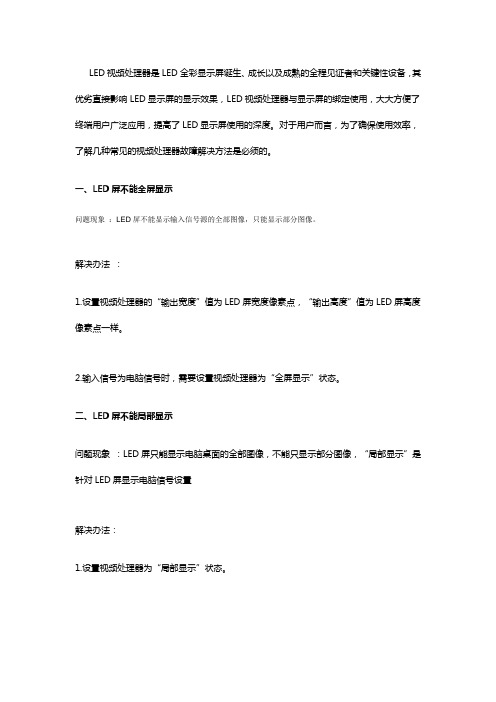

一、LED屏不能全屏显示问题现象：LED屏不能显示输入信号源的全部图像，只能显示部分图像。

解决办法：1.设置视频处理器的“输出宽度”值为LED屏宽度像素点，“输出高度”值为LED屏高度像素点一样。

2.输入信号为电脑信号时，需要设置视频处理器为“全屏显示”状态。

二、LED屏不能局部显示问题现象：LED屏只能显示电脑桌面的全部图像，不能只显示部分图像，“局部显示”是针对LED屏显示电脑信号设置解决办法：1.设置视频处理器为“局部显示”状态。

2.设置电脑输出的分辨率要大于或者等于LED屏的分辨率(有时需要设置电脑输出分辨和视频处理器的输出分辨率一样)三、VGA输入，画面偏移问题现象：选择VGA输入信号时，LED屏显示画面偏移解决办法：1.选择VGA输入，并保持显示VGA信号。

2.按VGA AUTO按键自动校正，有些机型需要先按一下VGA按键，再按一下AUTO按键启动自动校正。

3.确保进入VGA输入端口的信号不受干扰，信号幅度满足要求。

四、LED屏图像居中显示，不满屏问题现象：1.选择电脑输入信号时(VGA，DVI或者HDMI等)，处理器设置正确，但是电脑桌面图像居中显示在LED屏上，2.电脑显卡的输出分辨率设置不同的值，处理器LCD显示的输入分辨率都是一个固定值。

如：一直显示2048x1152_60Hz原因分析：VGA，DVI或者HDMI接收端口都包含有EDID数据，EDID数据包含有接口能识别的所有分辨率格式和能识别最佳的分辨率格式等信息。

某些电脑显卡连接处理器的VGA，DVI或者HDM端口后，电脑显卡的输出分辨率会默认和处理器能识别的最佳分辨率格式输出。

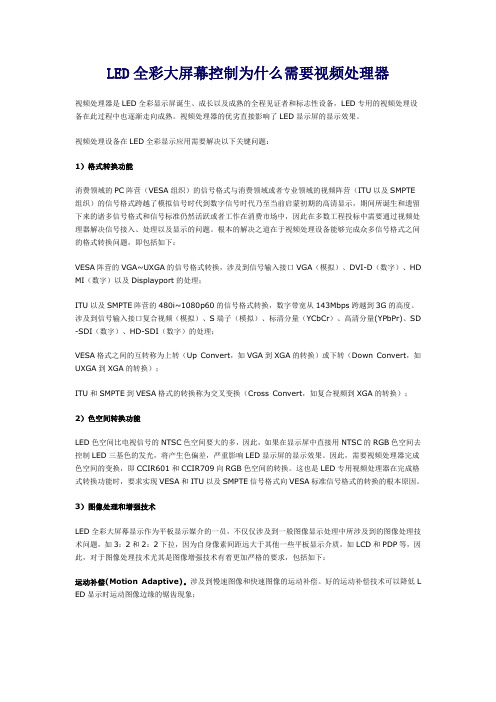

LED全彩大屏幕控制为什么需要视频处理器视频处理器是LED全彩显示屏诞生、成长以及成熟的全程见证者和标志性设备，LED专用的视频处理设备在此过程中也逐渐走向成熟。

视频处理器的优劣直接影响了LED显示屏的显示效果。

视频处理设备在LED全彩显示应用需要解决以下关键问题：1）格式转换功能消费领域的PC阵营（VESA组织）的信号格式与消费领域或者专业领域的视频阵营（ITU以及SMPTE组织）的信号格式跨越了模拟信号时代到数字信号时代乃至当前启蒙初期的高清显示，期间所诞生和遗留下来的诸多信号格式和信号标准仍然活跃或者工作在消费市场中，因此在多数工程投标中需要通过视频处理器解决信号接入、处理以及显示的问题。

根本的解决之道在于视频处理设备能够完成众多信号格式之间的格式转换问题，即包括如下：VESA阵营的VGA~UXGA的信号格式转换，涉及到信号输入接口VGA（模拟）、DVI-D（数字）、HD MI（数字）以及Displayport的处理；ITU以及SMPTE阵营的480i~1080p60的信号格式转换，数字带宽从143Mbps跨越到3G的高度。

涉及到信号输入接口复合视频（模拟）、S端子（模拟）、标清分量（YCbCr）、高清分量(YPbPr)、SD -SDI（数字）、HD-SDI（数字）的处理；VESA格式之间的互转称为上转（Up Convert，如VGA到XGA的转换）或下转（Down Convert，如UXGA到XGA的转换）；ITU和SMPTE到VESA格式的转换称为交叉变换（Cross Convert，如复合视频到XGA的转换）；2）色空间转换功能LED色空间比电视信号的NTSC色空间要大的多，因此，如果在显示屏中直接用NTSC的RGB色空间去控制LED三基色的发光，将产生色偏差，严重影响LED显示屏的显示效果。

因此，需要视频处理器完成色空间的变换，即CCIR601和CCIR709向RGB色空间的转换。

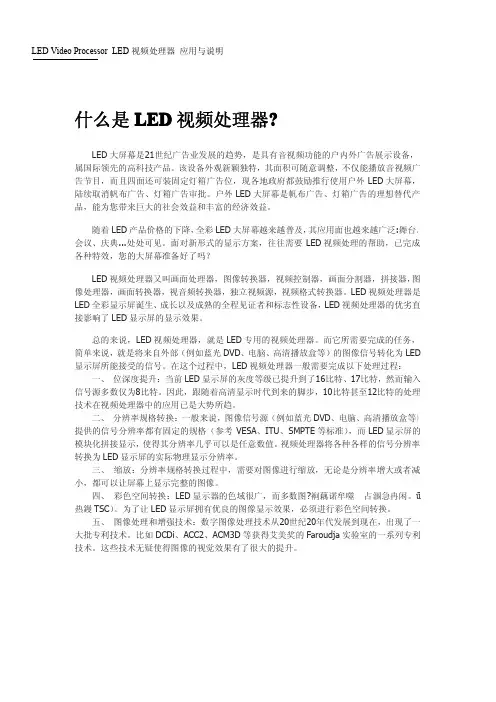

什么是LED视频处理器?LED大屏幕是21世纪广告业发展的趋势，是具有音视频功能的户内外广告展示设备，属国际领先的高科技产品。

该设备外观新颖独特，其面积可随意调整，不仅能播放音视频广告节目，而且四面还可装固定灯箱广告位，现各地政府都鼓励推行使用户外LED大屏幕，陆续取消帆布广告、灯箱广告审批。

户外LED大屏幕是帆布广告、灯箱广告的理想替代产品，能为您带来巨大的社会效益和丰富的经济效益。

随着LED产品价格的下降，全彩LED大屏幕越来越普及，其应用面也越来越广泛:舞台、会议、庆典...处处可见。

面对新形式的显示方案，往往需要LED视频处理的帮助，已完成各种特效，您的大屏幕准备好了吗？LED视频处理器又叫画面处理器，图像转换器，视频控制器，画面分割器，拼接器，图像处理器，画面转换器，视音频转换器，独立视频源，视频格式转换器。

LED视频处理器是LED全彩显示屏诞生、成长以及成熟的全程见证者和标志性设备，LED视频处理器的优劣直接影响了LED显示屏的显示效果。

总的来说，LED视频处理器，就是LED专用的视频处理器。

而它所需要完成的任务，简单来说，就是将来自外部（例如蓝光DVD、电脑、高清播放盒等）的图像信号转化为LED 显示屏所能接受的信号。

在这个过程中，LED视频处理器一般需要完成以下处理过程：一、位深度提升：当前LED显示屏的灰度等级已提升到了16比特、17比特，然而输入信号源多数仅为8比特。

因此，跟随着高清显示时代到来的脚步，10比特甚至12比特的处理技术在视频处理器中的应用已是大势所趋。

二、分辨率规格转换：一般来说，图像信号源（例如蓝光DVD、电脑、高清播放盒等）提供的信号分辨率都有固定的规格（参考VESA、ITU、SMPTE等标准），而LED显示屏的模块化拼接显示，使得其分辨率几乎可以是任意数值。

视频处理器将各种各样的信号分辨率转换为LED显示屏的实际物理显示分辨率。

三、缩放：分辨率规格转换过程中，需要对图像进行缩放，无论是分辨率增大或者减小，都可以让屏幕上显示完整的图像。

XP520-全彩LED视频处理器产品说明书北京拓北技术有限公司先进的十位处理能力、隔行运动图像自适应处理技术，消除视频图像运动拖尾和锯齿现象，输出图像更加清晰细腻，输出的图像细节丰富，色彩饱满可自定义输出分辨率，最大输出分辨率可达2560*1440或3840*960高清字幕，LOGO叠加冻结画面功能及数字键精确输入功能输入信号间无缝切换、淡入淡出切换、融合切换可按计划循环播放，自动热备份功能保障显示更稳定可靠精确的双画面输入图像截取功能，轻松实现点对点显示以及素材融合2路音频输入，兼容不同发送卡，双DVI输出、可内置2张发送卡安全注意事项1、禁止靠近火源或高温环境，并做好防水处理；2、本设备如发生异常现象，应立即关闭电源与售后联系；3、VGA、DVI、HDMI信号不要热插拔，请关闭电源后再连线；4、在有雷电或长期不用时请关闭电源。

质量保证承诺：1、拓北公司所有的产品承诺7天包退，从用户收到货物开始计算；2、拓北公司所有的产品承诺一个月包换，从用户收到货物开始计算；3、拓北公司所有的产品承诺五年保修服务，除用户人为损坏外一律免费维修。

技术支持承诺：北京拓北公司的视频处理器具有竞争对手产品无可比拟的智能化配置向导，用户在10秒内即可完成配置，而且无需对最终用户培训。

1、登陆公司网站，下载更加详细的产品说明书；2、登陆公司网站，下载上位机软件，通过R232串口连接和控制处理器；3、拨打技术支持电话：400-096-5768。

投诉与建议：希望通过我们的耐心服务，让您感受到拓北公司专业的技术支持。

拓北公司不仅仅是提供设备，同时，我们也免费提供优质服务。

如果您对我们的产品或服务有任何不满或建议，欢迎发送投诉邮件至，您的建议和投诉，是我们做得更好的动力；因此，您也可以在下次购买我们的产品时享受更多的优惠。

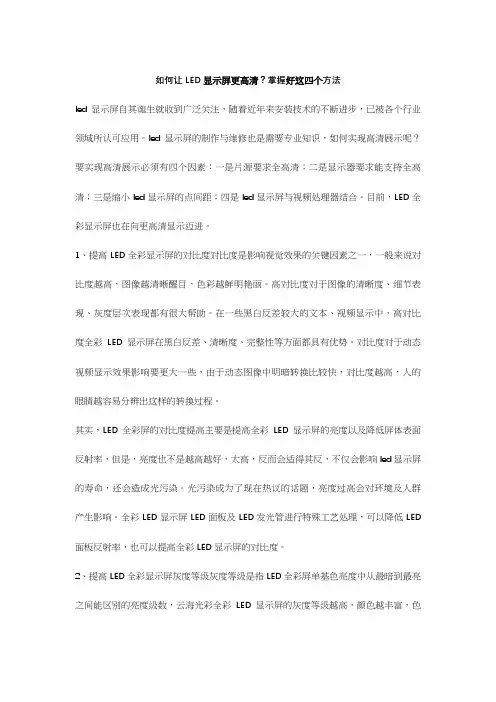

如何让LED显示屏更高清？掌握好这四个方法led显示屏自其诞生就收到广泛关注，随着近年来安装技术的不断进步，已被各个行业领域所认可应用。

led显示屏的制作与维修也是需要专业知识，如何实现高清展示呢？要实现高清展示必须有四个因素：一是片源要求全高清；二是显示器要求能支持全高清；三是缩小led显示屏的点间距；四是led显示屏与视频处理器结合。

目前，LED全彩显示屏也在向更高清显示迈进。

1、提高LED全彩显示屏的对比度对比度是影响视觉效果的关键因素之一，一般来说对比度越高，图像越清晰醒目，色彩越鲜明艳丽。

高对比度对于图像的清晰度、细节表现、灰度层次表现都有很大帮助。

在一些黑白反差较大的文本、视频显示中，高对比度全彩LED显示屏在黑白反差、清晰度、完整性等方面都具有优势。

对比度对于动态视频显示效果影响要更大一些，由于动态图像中明暗转换比较快，对比度越高，人的眼睛越容易分辨出这样的转换过程。

其实，LED全彩屏的对比度提高主要是提高全彩LED显示屏的亮度以及降低屏体表面反射率，但是，亮度也不是越高越好，太高，反而会适得其反，不仅会影响led显示屏的寿命，还会造成光污染。

光污染成为了现在热议的话题，亮度过高会对环境及人群产生影响。

全彩LED显示屏LED面板及LED发光管进行特殊工艺处理，可以降低LED 面板反射率，也可以提高全彩LED显示屏的对比度。

2、提高LED全彩显示屏灰度等级灰度等级是指LED全彩屏单基色亮度中从最暗到最亮之间能区别的亮度级数，云海光彩全彩LED显示屏的灰度等级越高，颜色越丰富，色彩越艳丽；反之，显示颜色单一，变化简单。

灰度等级的提高，能大大提升色彩深度，使得图像色彩的显示层次呈几何数量增加。

LED灰度控制等级为14bit~16bit，使得高端显示产品的图像层次分辨细节和显示效果均达到了世界先进水平。

随着硬件技术的发展，LED灰度等级还会不断的向更高的控制精度发展。

3、缩小LED全彩显示屏的点间距缩小LED全彩显示屏的点间距，可以很好的提高其清晰度，全彩LED显示屏的点间距越小，其画面显示越细腻。

视频处理器是LED全彩显示屏诞生、成长以及成熟的全程见证者和标志性设备，LED专用的视频处理设备在此过程中也逐渐走向成熟。

视频处理器的优劣直接影响了LED显示屏的显示效果。

视频处理设备在LED全彩显示应用需要解决以下关键问题：1）格式转换功能消费领域的PC阵营（VESA组织）的信号格式与消费领域或者专业领域的视频阵营（ITU以及SMPTE组织）的信号格式跨越了模拟信号时代到数字信号时代乃至当前启蒙初期的高清显示，期间所诞生和遗留下来的诸多信号格式和信号标准仍然活跃或者工作在消费市场中，因此在多数工程投标中需要通过视频处理器解决信号接入、处理以及显示的问题。

根本的解决之道在于视频处理设备能够完成众多信号格式之间的格式转换问题，即包括如下：VESA阵营的VGA~UXGA的信号格式转换，涉及到信号输入接口VGA（模拟）、DVI-D（数字）、HDMI （数字）以及Displayport的处理；ITU以及SMPTE阵营的480i~1080p60的信号格式转换，数字带宽从143Mbps跨越到3G的高度。

涉及到信号输入接口复合视频（模拟）、S端子（模拟）、标清分量（YCbCr）、高清分量(YPbPr)、SD-SDI （数字）、HD-SDI（数字）的处理；VESA格式之间的互转称为上转（Up Convert，如VGA到XGA的转换）或下转（Down Convert，如UXGA到XGA的转换）；ITU和SMPTE到VESA格式的转换称为交叉变换（Cross Convert，如复合视频到XGA的转换）；2）色空间转换功能LED色空间比电视信号的NTSC色空间要大的多，因此，如果在显示屏中直接用NTSC的RGB色空间去控制LED三基色的发光，将产生色偏差，严重影响LED显示屏的显示效果。

因此，需要视频处理器完成色空间的变换，即CCIR601和CCIR709向RGB色空间的转换。

这也是LED专用视频处理器在完成格式转换功能时，要求实现VESA和ITU以及SMPTE信号格式向VESA标准信号格式的转换的根本原因。
