RS232教程

1 RS232串口通讯接口定义及接线方法

针脚 定义 符号

1 载波检测 DCD

2 接收数据 RXD

3 发送数据 TXD

4 数据终端预备好 DTR

5 信号地 SG

6 数据预备好 DSR

7 恳求发送 RTS

8 清除发送 CTS

9 振铃提示 RI

RS-232C接口定义(25芯)

针脚 定义 符号

1 频蔽地线

2 发送数据 TXD

3 接收数据 RXD

4 恳求发送 RTS

5 允许发送 CTS

6 数据预备好 DSR

7 信号地 SG

8 载波检测 DCD 2 9 发送返回(+)

10 未定义

11 数据发送(-)

12~17 未定义

18 数据接收(+)

19 未定义

20 数据终端预备好 DTR

21 未定义

22 振铃 RI

23~24 未定义

25 接收返回(-)

RS-232串口通信基本接线方法

目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。最为简洁且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。

RS232C串口通信接线方法（三线制）

9-9针 25-25针 9-25针

2 3 2 3 2 2

3 2 3 2 3 3

5 5 7 7 5 7 3

- 1 - 一种实现rs232接口一对多通信的方法

RS232接口（RecommendedStandard-232）是一种多用途的串行接口标准，可以被用于计算机、网络、电话和其他通信设备之间的信息传输。它是一种通用的电气接口规范，可实现一对多的传输，以实现多台设备之间的通信。因此，RS232接口一对多通信是为实现网络、系统及同步控制等方面的许多应用而设计的重要功能。

RS232接口一对多通信的实现步骤如下：

1.t首先将多台设备的RS232接口进行连接，并将它们依次接入计算机系统；

2.t使用支持RS232通信协议的软件在每台设备上运行RS232接口；

3.t在主机上配置RS232接口，将多台设备通过RS232接口连接起来；

4.t调整主机上的RS232接口传输频率；

5.t在主机上运行RS232接口的相关软件，将其进行设置，实现RS232接口的多点通信；

6.t根据RS232接口的传输速率，将不同设备之间的数据传输；

7.t根据RS232接口的要求，调整数据传输的速率；

8.t最后，实现RS232接口的一对多通信。

RS232接口一对多通信也有一些需要注意的地方。首先，对于无线通信，必须使用可靠的信号传输线进行工作，以确保数据传输的安全可靠。其次，必须使用可用的、有效的RS232接口连接器，以确保 - 2 - 数据传输顺利进行。最后，为了保证传输效率，需要根据实际情况调整传输速率，以确保信号能够正常传输。

RS232接口虽然有一对多通信功能，但在实际使用中仍要注意以上的几点，以保证通信的可靠性和及时性。同时，也应该勤加维护，保持接口的洁净，以防止信号噪声的干扰。只有结合优化的应用，RS232的一对多通信能够得到最大的发挥，从而为用户提供高效的服务。

因此，通过正确配置RS232接口，可以实现高效和可靠的一对多通信，使多台设备之间进行交互通信，进而实现多种网络访问、数据传输、远程控制等功能。

产品简介功能简介：RS232发送接收器

主要特点：3V-5.5V供电，带ESD保护，支持流控制

典型应用：串口电平转换

主要资源：SP3232，DB9接口母头，UART接口

资料包括：电路原理图相关PDF资料

使用说明：（这里，以接入MCU为例，说明各PIN如何连接）

VCC：接3V-5.5VGND：接GNDRxOUT：接MCU.RX（信号流向：MCU.RX<>SP3232>>PC.RX）CTS：接MCU.CTS（信号流向：MCU.CTS<>SP3232>>PC.CTS）

产品图片

产品尺寸电路原理图产品资料

下载路径：/wiki/RS232_Board软件

串口调试助手数据手册

SP3232E

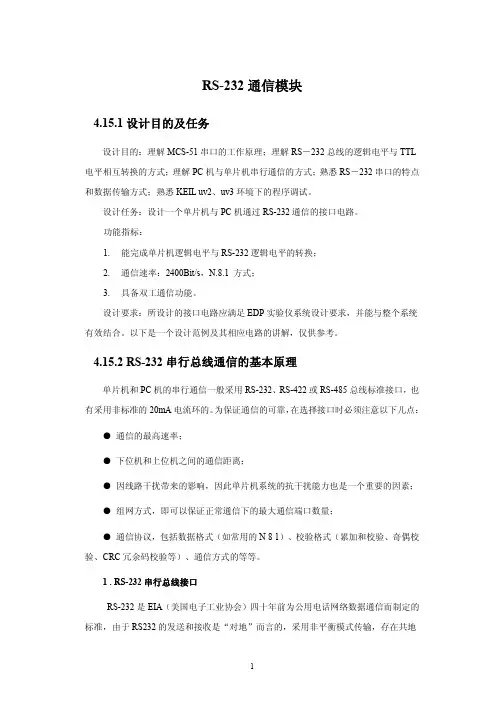

1RS-232通信模块

4.15.1设计目的及任务

设计目的：理解MCS-51串口的工作原理；理解RS－232总线的逻辑电平与TTL

电平相互转换的方式；理解PC机与单片机串行通信的方式；熟悉RS－232串口的特点

和数据传输方式；熟悉KEIL uv2、uv3环境下的程序调试。

设计任务：设计一个单片机与PC机通过RS-232通信的接口电路。

功能指标：

1. 能完成单片机逻辑电平与RS-232逻辑电平的转换；

2. 通信速率：2400Bit/s，N.8.1 方式；

3. 具备双工通信功能。

设计要求：所设计的接口电路应满足EDP实验仪系统设计要求，并能与整个系统

有效结合。以下是一个设计范例及其相应电路的讲解，仅供参考。

4.15.2 RS-232串行总线通信的基本原理

单片机和PC机的串行通信一般采用RS-232、RS-422或RS-485总线标准接口，也

有采用非标准的20mA电流环的。为保证通信的可靠，在选择接口时必须注意以下几点：

● 通信的最高速率；

● 下位机和上位机之间的通信距离；

● 因线路干扰带来的影响，因此单片机系统的抗干扰能力也是一个重要的因素；

● 组网方式，即可以保证正常通信下的最大通信端口数量；

● 通信协议，包括数据格式（如常用的N 8 1）、校验格式（累加和校验、奇偶校

验、CRC冗余码校验等）、通信方式的等等。

1 . RS-232串行总线接口

RS-232是EIA（美国电子工业协会）四十年前为公用电话网络数据通信而制定的

标准，由于RS232的发送和接收是“对地”而言的，采用非平衡模式传输，存在共地 2噪声，所以其最大传输距离和速率在标准中被限定为15米（50英尺）和19200bit/s。

在实际应用中有数据表明在300 bit/s的速率下，通信距离也可以达到150米以上，但从

严格意义上来讲，这是不符合规范要求的。从电气特性来看，RS232总线的逻辑电平与

TTL电平完全不兼容，总线中的任何一条信号线的电压均为负逻辑关系，逻辑“0”规
