88 第八章 地理信息系统设计与标准化
第一节 地理信息系统设计
一、概述
GIS的开发建设和应用是一项系统工程，涉及到系统的最优设计、最优控制运行、最优管理，以及人、财、物资源的合理投入、配置和组织等诸多复杂问题。需要运用系统工程、软件工程等的原理和方法，结合空间信息系统的特点进行实施建设。GIS的用户不要认为购置了GIS硬软件就已大功告成。其实，在GIS中最有价值的是“信息”，而不是计算机等硬件。国际上的统计数据表明，一个信息系统如果硬件投资为1，则软件开发为5，而信息的采集、整理和加工为10。因此，在建立GIS过程中确定应用目标是什么，选用哪些数据源、什么数据入库，以及数据的质量、精度如何等一系列重大问题是至关重要的，直接关系到系统的有效性和实用性，也即GIS工程的成败及效益，取决于GIS工程的总体规划和设计、技术力量的组织、工程的建设实施和数据源的组织等问题。
地理信息系统的开发研究分为四个阶段：系统分析、系统设计、系统实施、系统评价及维护。系统分析阶段的需求功能分析、数据结构分析和数据流分析是系统设计的依据。系统分析阶段的工作是要解决“做什么”的问题，它的核心是对地理信息系统进行逻辑分析，解决需求功能的逻辑关系及数据支持系统的结构，以及数据与需求功能之间的关系；系统设计阶段的核心工作是要解决“怎么做”的问题，研究系统由逻辑设计向物理设计的过渡，为系统实施奠定基础。
地理信息系统设计要满足三个基本要求，即加强系统实用性、降低系统开发和应用的成本、提高系统的生命周期。在系统实施和测试过程中，发现软件开发领域内的错误大部分是由于系统设计不周而引起的。
系统设计可分为：地理信息系统设计方法、管理信息系统的设计方法和软件工程的设计方法。所有这些设计都要根据设计原理并采用结构化分析方法。其中最有用的理论是模块理论及其有关的特性、例如内聚性和连通性。所谓结构化就是有组织、有计划和有规律的一种安排。结构化系统分析方法就是利用—般系统工程分析法和有关结构概念，把它们应用于地理信息系统的设计，采用自上而下划分模块，逐步求精的系统分析方法。这种结构化分析和设计的基本思想包括如下要点：
第二章 空间数据结构和空间数据库
学习要求：掌握以下基本概念和内容：
1、地理信息系统的操作对象——地理实体的概念
2、空间数据结构问题
3、空间数据库模型问题。
§2.1 地理实体及其描述
一、地理系统和地理实体
地理系统是一个开放的复杂巨系统。所谓开放性是指地理系统与其它系统有关联，有物质和信息的交往，不是一个封闭系统；复杂巨系统是指地理系统有成千上万的种类繁多的子系统。
将地理系统中复杂的地理现象进行抽象得到的地理对象称为地理实体或空间实体、空间目标，简称实体(Entity)。 二、实体的描述及存储
三、实体的空间特征
空间特征是地理实体所特有的特征，是GIS数据组织、处理和维护的难点所在，可以从空间维数，空间特征类型和实体类型组合三个方面来考察。
四、实体间的空间关系
空间关系是指各空间实体之间的空间关系，包括拓扑空间关系，顺序空间关系和度量空间关系。由于拓扑空间关系对GIS查询和分析具有重要意义，在GIS中，空间关系一般指拓扑空间关系。
1、定义
拓扑关系是一种对空间结构关系进行明确定义的数学方法。是指图形在保持连续状态下变形，但图形关系不变的性质，这种变换称为拓扑变换或橡皮变换。
2、拓扑关系的种类
点(结点)、线(链、弧段、边)、面(多边形)三种要素是拓扑元素。它们之间最基本的拓扑关系是关联和邻接。
1)关联：不同拓扑元素之间的关系。如结点与链，链与多边形等。
2)邻接：相同拓扑元素之间的关系。如结点与结点，链与链，面与面等。邻接关系是借助于不同类型的拓扑元素描述的，如面通过链而邻接。
在GIS的分析和应用功能中，还可能用到其它拓扑关系，如：
3)包含关系：面与其它拓扑元素之间的关系。如果点、线、面在该面内，则称为被该面包含。如某省包含的湖泊、河流等。
4)几何关系：拓扑元素之间的距离关系。如拓扑元素之间距离不超过某一半径的关系。

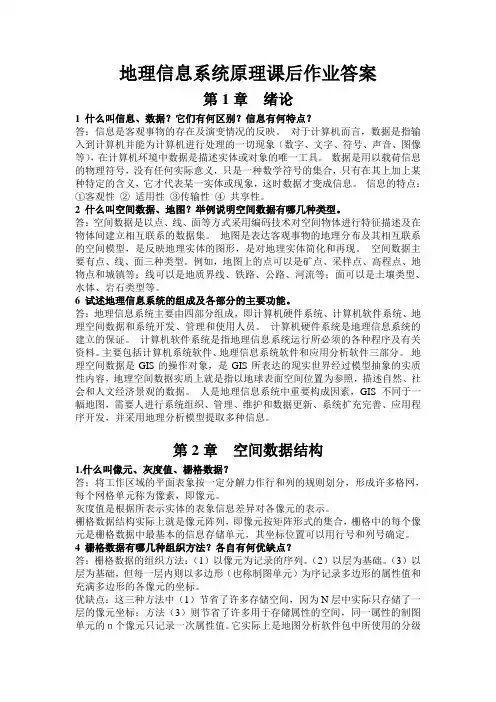

地理信息系统原理课后作业答案
第1章 绪论
1 什么叫信息、数据？它们有何区别？信息有何特点？
答：信息是客观事物的存在及演变情况的反映。 对于计算机而言，数据是指输入到计算机并能为计算机进行处理的一切现象（数字、文字、符号、声音、图像等），在计算机环境中数据是描述实体或对象的唯一工具。 数据是用以载荷信息的物理符号，没有任何实际意义，只是一种数学符号的集合，只有在其上加上某种特定的含义，它才代表某一实体或现象，这时数据才变成信息。 信息的特点：①客观性 ② 适用性 ③传输性 ④ 共享性。
2 什么叫空间数据、地图？举例说明空间数据有哪几种类型。
答：空间数据是以点、线、面等方式采用编码技术对空间物体进行特征描述及在物体间建立相互联系的数据集。 地图是表达客观事物的地理分布及其相互联系的空间模型，是反映地理实体的图形，是对地理实体简化和再现。 空间数据主要有点、线、面三种类型。例如，地图上的点可以是矿点、采样点、高程点、地物点和城镇等；线可以是地质界线、铁路、公路、河流等；面可以是土壤类型、水体、岩石类型等。
6 试述地理信息系统的组成及各部分的主要功能。
答：地理信息系统主要由四部分组成，即计算机硬件系统、计算机软件系统、地理空间数据和系统开发、管理和使用人员。 计算机硬件系统是地理信息系统的建立的保证。 计算机软件系统是指地理信息系统运行所必须的各种程序及有关资料。主要包括计算机系统软件、地理信息系统软件和应用分析软件三部分。 地理空间数据是GIS的操作对象，是GIS所表达的现实世界经过模型抽象的实质性内容，地理空间数据实质上就是指以地球表面空间位置为参照，描述自然、社会和人文经济景观的数据。 人是地理信息系统中重要构成因素，GIS不同于一幅地图，需要人进行系统组织、管理、维护和数据更新、系统扩充完善、应用程序开发，并采用地理分析模型提取多种信息。
第2章 空间数据结构
1.什么叫像元、灰度值、栅格数据？

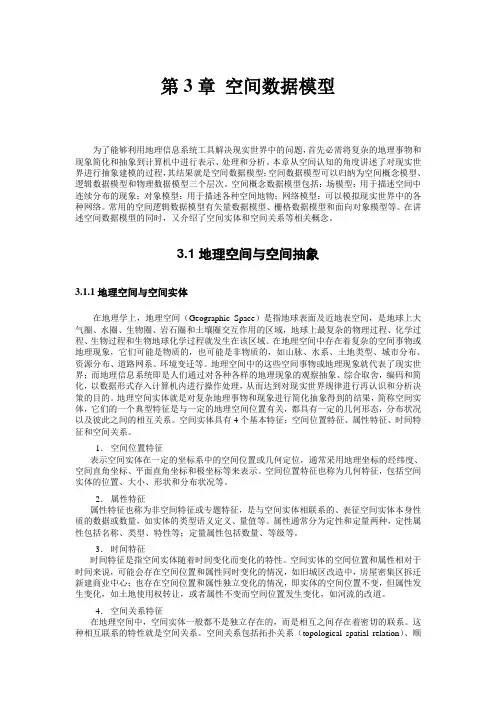

第3章 空间数据模型
为了能够利用地理信息系统工具解决现实世界中的问题，首先必需将复杂的地理事物和现象简化和抽象到计算机中进行表示、处理和分析。本章从空间认知的角度讲述了对现实世界进行抽象建模的过程，其结果就是空间数据模型；空间数据模型可以归纳为空间概念模型、逻辑数据模型和物理数据模型三个层次。空间概念数据模型包括：场模型：用于描述空间中连续分布的现象；对象模型：用于描述各种空间地物；网络模型：可以模拟现实世界中的各种网络。常用的空间逻辑数据模型有矢量数据模型、栅格数据模型和面向对象模型等。在讲述空间数据模型的同时，又介绍了空间实体和空间关系等相关概念。
3.1地理空间与空间抽象
3.1.1地理空间与空间实体
在地理学上，地理空间（Geographic Space）是指地球表面及近地表空间，是地球上大气圈、水圈、生物圈、岩石圈和土壤圈交互作用的区域，地球上最复杂的物理过程、化学过程、生物过程和生物地球化学过程就发生在该区域。在地理空间中存在着复杂的空间事物或地理现象，它们可能是物质的，也可能是非物质的，如山脉、水系、土地类型、城市分布、资源分布、道路网系、环境变迁等。地理空间中的这些空间事物或地理现象就代表了现实世界；而地理信息系统即是人们通过对各种各样的地理现象的观察抽象、综合取舍，编码和简化，以数据形式存入计算机内进行操作处理，从而达到对现实世界规律进行再认识和分析决策的目的。地理空间实体就是对复杂地理事物和现象进行简化抽象得到的结果，简称空间实体，它们的一个典型特征是与一定的地理空间位置有关，都具有一定的几何形态，分布状况以及彼此之间的相互关系。空间实体具有4个基本特征：空间位置特征、属性特征、时间特征和空间关系。
1． 空间位置特征
表示空间实体在一定的坐标系中的空间位置或几何定位，通常采用地理坐标的经纬度、空间直角坐标、平面直角坐标和极坐标等来表示。空间位置特征也称为几何特征，包括空间实体的位置、大小、形状和分布状况等。
