墙砌体施工方案

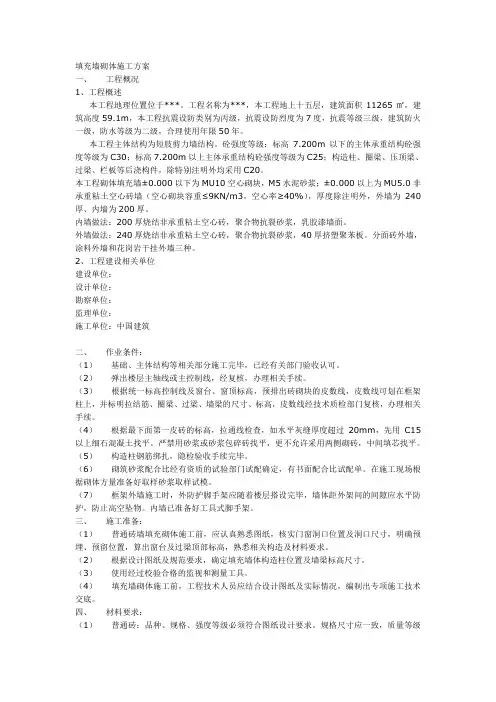

填充墙砌体施工方案

一、 工程概况

1、工程概述

本工程地理位置位于***。工程名称为***，本工程地上十五层，建筑面积11265㎡，建筑高度59.1m，本工程抗震设防类别为丙级，抗震设防烈度为7度，抗震等级三级，建筑防火一级，防水等级为二级，合理使用年限50年。

本工程主体结构为短肢剪力墙结构。砼强度等级：标高7.200m以下的主体承重结构砼强度等级为C30；标高7.200m以上主体承重结构砼强度等级为C25；构造柱、圈梁、压顶梁、过梁、栏板等后浇构件，除特别注明外均采用C20。

本工程砌体填充墙±0.000以下为MU10空心砌块，M5水泥砂浆；±0.000以上为MU5.0非承重粘土空心砖墙（空心砌块容重≤9KN/m3，空心率≥40%），厚度除注明外，外墙为240厚、内墙为200厚。

内墙做法：200厚烧结非承重粘土空心砖，聚合物抗裂砂浆，乳胶漆墙面。

外墙做法：240厚烧结非承重粘土空心砖，聚合物抗裂砂浆，40厚挤塑聚苯板。分面砖外墙，涂料外墙和花岗岩干挂外墙三种。

2、工程建设相关单位

建设单位：

设计单位：

勘察单位：

监理单位：

施工单位：中国建筑

二、 作业条件：

（1） 基础、主体结构等相关部分施工完毕，已经有关部门验收认可。

（2） 弹出楼层主轴线或主控制线，经复核，办理相关手续。

（3） 根据统一标高控制线及窗台、窗顶标高，预排出砖砌块的皮数线，皮数线可划在框架柱上，并标明拉结筋、圈梁、过梁、墙梁的尺寸、标高，皮数线经技术质检部门复核，办理相关手续。

（4） 根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm，先用C15以上细石混凝土找平。严禁用砂浆或砂浆包碎砖找平，更不允许采用两侧砌砖，中间填芯找平。

（5） 构造柱钢筋绑扎，隐检验收手续完毕。

（6） 砌筑砂浆配合比经有资质的试验部门试配确定，有书面配合比试配单。在施工现场根据砌体方量准备好取样砂浆取样试模。

重庆花溪工业园区界石组团标厂房一期工程 填充墙砌体施工方案

重庆恒滨建设（集团）有限公司 1 填充墙砌体施工方案

一、编制依据

1、本工程合同文件、图纸交底纪要及施工图；

2、有关现行施工及验收规范、操作规程、标准图集和质量检验评定标准；

3、执行标准及规范：

①砌体工程施工质量验收规范（GB50203-2002）；

②砌体工程现场检测技术标准（GB/T50315-2000）；

③建筑工程施工质量验收统一标准（GB50300-2001）；

④砼无机锚固材料植筋施工及验收规程（DBJ/50-032-2004）；

二、工程概况

重庆花溪工业园区界石组团标准厂房一期工程二标段，位于重庆市巴南区界石桂花路。建设方：重庆巴南经济园区建设实业有限公司；设计单位：上海瀚联建筑设计咨询有限公司；监理单位：重庆建新建设工程监理咨询有限公司；施工单位：重庆恒滨建设（集团）有限公司。该工程总建筑面积21余万平方米，基础为机械钻孔灌注桩，主体为3～4层框架结构，二次结构为烧结页岩砖填充墙，±0.000以下为烧结页岩砖实心填充墙，M7.5水泥砂浆砌筑，±0.000以上墙体外墙及隔墙为烧结页岩空心砖墙，电梯井道为烧结页岩实心砖墙，采用M5混合砂浆砌筑，地下、地上填充墙均为200厚，烧结页岩空心砖及配砖均采用MU5；构造柱、过梁、圈梁、水平系梁、窗台压顶等砼设计强度等级为C20。

三、施工部署

１、施工管理

①现场质量管理：制度健全，并严格执行。

②砂浆、混凝土强度：试块按规定制作，强度满足验收规定。

③砂浆拌合方式：机械拌合；配合比计量控制严格。

项目部各单位工程设专职工长负责砌体施工。

2、现场准备

根据工程特点、现场实际情况和施工需要每幢楼设1～2台搅拌机，在相应位置做好搅拌机、台秤、砖、砂料场的现场平面规划，搅拌机要搭设好防护棚。

水泥库要做到下部防潮，先进场的先用，后进场的后用，不同时间进场的水泥堆放时应单独分开。

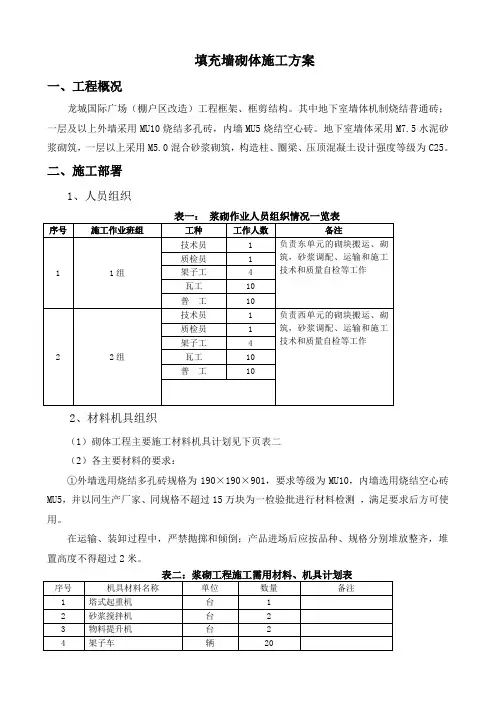

填充墙砌体施工方案

一、工程概况

龙城国际广场（棚户区改造）工程框架、框剪结构。其中地下室墙体机制烧结普通砖；一层及以上外墙采用MU10烧结多孔砖，内墙MU5烧结空心砖。地下室墙体采用M7.5水泥砂浆砌筑，一层以上采用M5.0混合砂浆砌筑，构造柱、圈梁、压顶混凝土设计强度等级为C25。

二、施工部署

1、人员组织

表一： 浆砌作业人员组织情况一览表

序号 施工作业班组 工种 工作人数 备注

1 1组 技术员 1 负责东单元的砌块搬运、砌筑，砂浆调配、运输和施工技术和质量自检等工作 质检员 1

架子工 4

瓦工 10

普 工 10

2 2组 技术员 1 负责西单元的砌块搬运、砌筑，砂浆调配、运输和施工技术和质量自检等工作 质检员

1

架子工 4

瓦工 10

普 工 10

2、材料机具组织

（1）砌体工程主要施工材料机具计划见下页表二

（2）各主要材料的要求：

①外墙选用烧结多孔砖规格为190×190×901，要求等级为MU10，内墙选用烧结空心砖MU5，并以同生产厂家、同规格不超过15万块为一检验批进行材料检测 ，满足要求后方可使用。

在运输、装卸过程中，严禁抛掷和倾倒；产品进场后应按品种、规格分别堆放整齐，堆置高度不得超过2米。

表二：浆砌工程施工需用材料、机具计划表

序号 机具材料名称 单位 数量 备注

1 塔式起重机 台 1

2 砂浆搅拌机 台 2

3 物料提升机 台 2

4 架子车 辆 20 5 中砂 M3 750

6 石灰膏 M3 100

7 水泥 T 150

8 多孔砖190*190*90 M3 308块

9 空心砖240*190*115 M3 192块

另准备：5mm筛子、大铲、铁锹、刀锯、线锤、托线板、小白线、灰桶、铺灰铲、小锤、小水桶、水平尺等

②水泥：水泥使用 32.5级普通硅酸盐散装水泥。水泥进场时由质检员、试验员和保管员对其品种、级别、散装包号、出厂日期等进行检查。并以同厂家、同等级、同品种、同批号、且连续进场的散装水泥不超过200T为一检验批按规定抽取试样，送县监测中心试验，对其强度、安定性进行试验，试验合格后由资料员填写材料报验单，经监理工程师检查认可后方可使用。

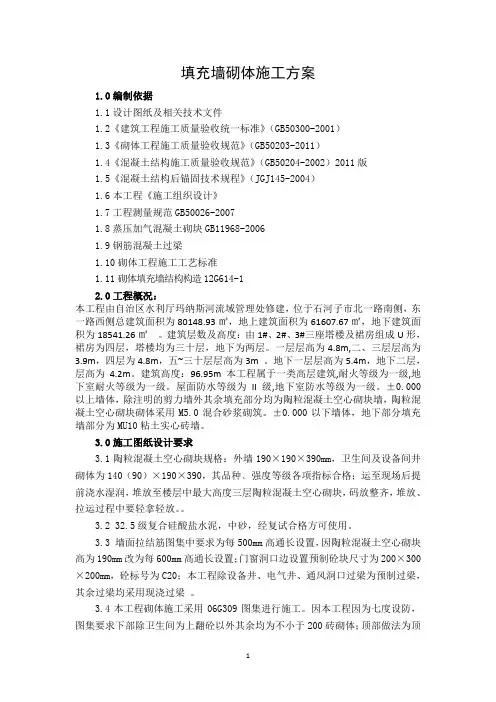

1 填充墙砌体施工方案

1.0编制依据

1.1设计图纸及相关技术文件

1.2《建筑工程施工质量验收统一标准》（GB50300-2001）

1.3《砌体工程施工质量验收规范》（GB50203-2011）

1.4《混凝土结构施工质量验收规范》（GB50204-2002）2011版

1.5《混凝土结构后锚固技术规程》（JGJ145-2004）

1.6本工程《施工组织设计》

1.7工程测量规范GB50026-2007

1.8蒸压加气混凝土砌块GB11968-2006

1.9钢筋混凝土过梁

1.10砌体工程施工工艺标准

1.11砌体填充墙结构构造12G614-1

2.0工程概况：

本工程由自治区水利厅玛纳斯河流域管理处修建，位于石河子市北一路南侧，东一路西侧总建筑面积为80148.93㎡，地上建筑面积为61607.67㎡，地下建筑面积为18541.26㎡ 。建筑层数及高度：由1#、2#、3#三座塔楼及裙房组成U形，裙房为四层，塔楼均为三十层，地下为两层。一层层高为4.8m,二、三层层高为3.9m，四层为4.8m，五~三十层层高为3m 。地下一层层高为5.4m，地下二层，层高为4.2m。建筑高度：96.95m本工程属于一类高层建筑,耐火等级为一级,地下室耐火等级为一级。屋面防水等级为II级,地下室防水等级为一级。±0.000以上墙体，除注明的剪力墙外其余填充部分均为陶粒混凝土空心砌块墙，陶粒混凝土空心砌块砌体采用M5.0混合砂浆砌筑。±0.000以下墙体，地下部分填充墙部分为MU10粘土实心砖墙。

3.0施工图纸设计要求

3.1陶粒混凝土空心砌块规格：外墙190×190×390mm，卫生间及设备间井砌体为140（90）×190×390，其品种﹑强度等级各项指标合格；运至现场后提前浇水湿润，堆放至楼层中最大高度三层陶粒混凝土空心砌块，码放整齐，堆放、拉运过程中要轻拿轻放。。

3.2 32.5级复合硅酸盐水泥，中砂，经复试合格方可使用。
