光纤通信实验报告1-光源的P-I特性测试

2．了解电话呼叫接续过程；3．掌握电话呼叫时的各种可闻信号音的特征； 4．了解记发器的工作过程； 5．掌握PCM 编译码原理；6．了解双光纤全双工通信的组成结构。

二、实验仪器1．光纤通信实验箱 2．20M 双踪示波器3．FC-FC 单模光跳线 2根 4．小型电话单机 2部 5．铆孔连接线 若干三、基本原理本实验系统主要由两大部分组成：电端机部分、光信道部分。

电端机由电话用户接口电路A 、PCM 编译码A 、记发器电路、PCM 编译码B 、电话用户接口电路B 等组成，光信道为双光纤通信结构。

电话语音信号的光纤传输，可以有多种方式，一种是原始语音信号，经过光纤直接进行传输；另一种方式是先把话音信号数字化，然后再经过光纤传输，目前使用最多的是PCM 编译码方式。

下面先介绍本实验平台上两路电话电路接口示意图。

图7.1.1 电话用户A 、B 结构示意图图7.1.2 电话用户A 、B 模拟光传输结构示意图（A 到B 单工）P601用户A用户BP804激光/探测器P201P205PCM 编码 PCM译码TP801/802P801P802P804用户B ：49P803PCM 编码 PCM译码P601P602P603P604TP601用户A ：48图7.1.3数字电话光纤通信基本组成结构示意图（一）电话接口电路原理介绍用户电路也可称为用户线接口电路（Subscriber Line Interface Circuit —SLIC ）。

任何交换机都具有用户线接口电路。

根据用户电话机的不同类型，用户线接口电路（SLIC ）分为模拟用户接口电路和数字用户接口电路两种。

模拟用户线接口电路在实现上的最大压力是应能承受馈电、铃流和外界干扰等高压大电流的冲击，过去都是采用晶体管、变压器（或混合线圈）、继电器等分立元件构成。

在实际中，基于实现和应用上的考虑，通常将BORSHCT 功能中过压保护由外接元器件完成，编解码器部分另单成一体，集成为编解码器（CODEC ），其余功能由集成模拟SLIC 完成。

光源的P-I特性测试一、实验目的1.了解半导体光源LED与半导体激光器LD的P-I特性。

2.掌握LD光源P-I特性曲线的测试方法。

二、实验内容1.绘制数字光发射机光源的P-I特性曲线。

三、实验仪器1.光纤通信实验系统1台。

2.示波器1台。

3.万用表1部。

4.FC/PC光纤跳线1根。

数字光发射机的指标包括：半导体光源的P-I特性曲线测试、消光比（EXT）测试和平均光功率的测试。

接下来的三个实验我们将对这三个方面进行详细的说明。

半导体激光器的输出光功率与驱动电流的关系如图13-1所示，该特性有一个转折点，相应的驱动电流称为门限电流(或称阈值电流)，用I th表示。

在门限电流以下，激光器工作于自发发射，输出荧光功率很小，通常小于100pW；在门限电流以上，激光器工作于受激发射，输出激光，功率随电流迅速上升，基本上成直线关系。

激光器的电流与电压的关系相似于正向二极管的特性。

P-I特性是选择半导体激光器的重要依据。

在选择时，应选阈值电流I th尽可能小，I th对应P值小，而且没有扭折点的半导体激光器，这样的激光器工作电流小，工作稳定性高，消光比大，而且不易产生光信号失真。

且要求P-I曲线的斜率适当。

斜率太小，则要求驱动信号太大，给驱动电路带来麻烦：斜率太大，则会山现光反射噪声及使自动光功率控制环路调整困难。

半导体激光器具有高功率密度和极高量子效率的特点，微小的电流变化会导致光功率输出变化，是光纤通信中最重要的一种光源，激光二极管可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即启动介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。

将开始出现净增益的条件称为阈值条件。

一般用注入电流值来标定阈值条件，也即阈值电流I th，当输入电流小于I th时，其输出光为非相干的荧光，类似于LED发出光，当电流大于I th时，则输出光为激光，且输入电流和输出光功率成线性关系，该实验就是对该线性关系进行测量，以验证P-I的线性关系．I(mA)图13-1 LD半导体激光器P-I曲线示意图五、实验注意事项1.在实验过程中切勿将光纤端面对着人，切勿带电进行光纤的连接。

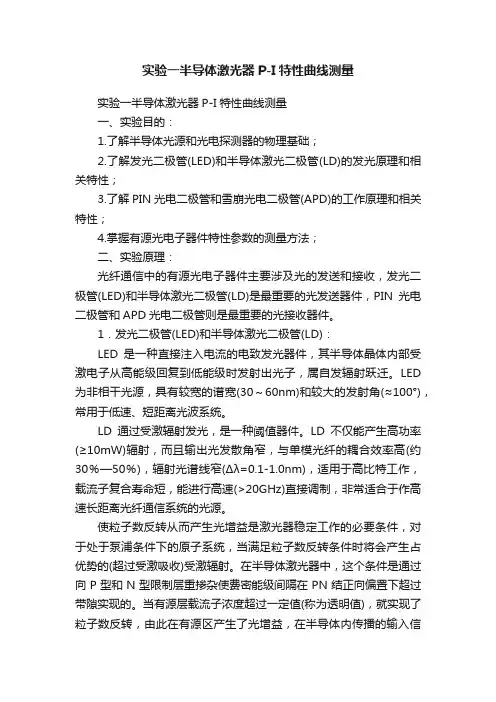

实验一半导体激光器P-I特性曲线测量实验一半导体激光器P-I特性曲线测量一、实验目的：1.了解半导体光源和光电探测器的物理基础；2.了解发光二极管(LED)和半导体激光二极管(LD)的发光原理和相关特性；3.了解PIN光电二极管和雪崩光电二极管(APD)的工作原理和相关特性；4.掌握有源光电子器件特性参数的测量方法；二、实验原理：光纤通信中的有源光电子器件主要涉及光的发送和接收，发光二极管(LED)和半导体激光二极管(LD)是最重要的光发送器件，PIN光电二极管和APD光电二极管则是最重要的光接收器件。

1．发光二极管(LED)和半导体激光二极管(LD)：LED是一种直接注入电流的电致发光器件，其半导体晶体内部受激电子从高能级回复到低能级时发射出光子，属自发辐射跃迁。

LED 为非相干光源，具有较宽的谱宽(30～60nm)和较大的发射角(≈100°)，常用于低速、短距离光波系统。

LD通过受激辐射发光，是一种阈值器件。

LD不仅能产生高功率(≥10mW)辐射，而且输出光发散角窄，与单模光纤的耦合效率高(约30％—50％)，辐射光谱线窄(Δλ=0.1-1.0nm)，适用于高比特工作，载流子复合寿命短，能进行高速(>20GHz)直接调制，非常适合于作高速长距离光纤通信系统的光源。

使粒子数反转从而产生光增益是激光器稳定工作的必要条件，对于处于泵浦条件下的原子系统，当满足粒子数反转条件时将会产生占优势的(超过受激吸收)受激辐射。

在半导体激光器中，这个条件是通过向P型和N型限制层重掺杂使费密能级间隔在PN结正向偏置下超过带隙实现的。

当有源层载流子浓度超过一定值(称为透明值)，就实现了粒子数反转，由此在有源区产生了光增益，在半导体内传播的输入信号将得到放大。

如果将增益介质放入光学谐振腔中提供反馈，就可以得到稳定的激光输出。

(1) LED和LD的P-I特性与发光效率：图1是LED和LD的P-I特性曲线。

光纤通信实验报告光纤通信是一种使用光信号传输数据的通信技术，它利用了光的高速传输和大带宽的特性，成为了现代通信领域的重要技术之一。

在本次实验中，我们对光纤通信的原理和实验验证进行了深入研究。

实验一: 光的传播特性我们首先对光的传播特性进行了研究。

选择了一根直径较细的光纤，并采用了迎射法和反射法进行传导实验。

通过在纤芯中投射光线，并观察传导的情况，我们验证了光在光纤中的传播路径并没有明显偏向，光线能够相对直线传播。

实验二: 光纤的损耗与色散在光纤通信中，损耗和色散是不可避免的问题。

我们通过实验对光纤中损耗和色散的影响进行了测试。

损耗实验中，我们通过分析在不同长度光纤中传输的光强度，发现随着距离的增加，光强度会逐渐减弱。

这是由于光纤中存在材料吸收和散射等因素造成的。

为了减小损耗，优化光纤的材料和结构是很重要的。

色散实验中，我们将不同波长的光信号通过光纤传输，并测量到达另一端的时间。

实验结果显示，不同波长的光信号到达时间存在差异。

这是由于光纤中折射率随波长变化而引起的色散效应。

为了减小色散，需要采用更先进的技术，如光纤衍生波导和光纤增益等手段。

实验三: 单模光纤与多模光纤光纤通信中，单模光纤和多模光纤是常用的两种类型。

通过实验，我们对这两种光纤的传输特性进行了研究。

我们首先测试了单模光纤。

结果显示，在单模光纤中，光信号会以单一光波传播，因此具有较低的色散和损耗，适用于远距离传输和高速通信。

然后我们进行了多模光纤的实验。

实验结果显示，多模光纤中存在多个模式的光信号传播，由于不同模式间的传播速度不同，会导致严重的色散和损耗问题。

因此，多模光纤适用于近距离传输和低速通信。

结论通过本次光纤通信实验，我们对光纤通信的原理和实际应用有了更深入的了解。

我们发现光纤通信具有高速率、低损耗和大带宽等优势，而不同类型的光纤对于不同的通信需求有着不同的适应性。

然而，我们也看到了光纤通信中存在的一些问题，如损耗、色散和设备成本等。

通信工程专业综合实验报告――光通信部分姓名学号通信班级上课时间周二下午16:20~18:10第8章光纤传输系统实验一激光器P-I特性测试实验1. 实验目的1、学习半导体激光器发光原理和光纤通信中激光光源工作原理2、了解半导体激光器平均输出光功率与注入驱动电流的关系3、掌握半导体激光器P （平均发送光功率）-I （注入电流）曲线的测试方法2. 实验仪器1、ZY12OFCom13BG型光纤通信原理实验箱1台2、FC接口光功率计1台3、FC/PC-FC/PC单模光跳线1根4、万用表1台5、连接导线20 根3. 实验原理半导体激光二极管（LD）或简称半导体激光器，它通过受激辐射发光，是一种阈值器件。

处于高能级E2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E1,这个过程称为光的受激辐射，所谓一模一样，是指发射光子和感应光子不仅频率相同，而且相位、偏振方向和传播方向都相同，它和感应光子是相干的。

由于受激辐射与自发辐射的本质不同，导致了半导体激光器不仅能产生高功率（》10mW辐射，而且输出光发散角窄（垂直发散角为30〜50°,水平发散角为0〜30°），与单模光纤的耦合效率高（约30%〜50%），辐射光谱线窄（△入=0.1〜1.0nm）,适用于高比特工作，载流子复合寿命短，能进行高速信号（＞20GHZ直接调制，非常适合于作高速长距离光纤通信系统的光源。

P-I 特性是选择半导体激光器的重要依据。

在选择时，应选阈值电流I th尽可能小，I th对应P值小，而且没有扭折点的半导体激光器。

这样的激光器工作电流小，工作稳定性高，消光比大，而且不易产生光信号失真。

并且要求P-I曲线的斜率适当。

斜率太小，则要求驱动信号太大，给驱动电路带来麻烦；斜率太大，则会出现光反射噪声及使自动光功率控制环路调整困难。

半导体激光器可以看作为一种光学振荡器， 要形成光的振荡，就必须要有光放大机制，也即激活介质处于粒子数反转分布， 而且产生的增益足以抵消所有的损耗。

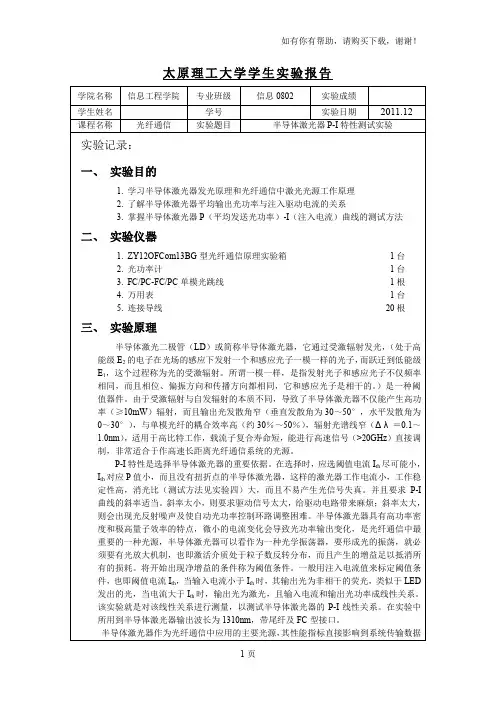

太原理工大学现代科技学院光纤通信课程实验报告专业班级学号姓名指导教师实验名称 半导体激光器P-I 特性测试实验 同组人 专业班级 学号 2 姓名 成绩一、实验目的： 1.学习半导体激光器发光原理和光纤通信中激光光源工作原理 2.了解半导体激光器平均输出光功率与注入驱动电流的关系 3.掌握半导体激光器P （平均发送光功率）-I （注入电流）曲线的测试方法 二、实验仪器 1.ZYE4301G 型光纤通信原理实验箱1台2.光功率计1台 3.FC/PC-FC/PC 单模光跳线 1根4.万用表1台5.连接导线20根三、实验原理 半导体激光二极管（LD ）或简称半导体激光器，它通过受激辐射发光，（处于高能级E2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E1，这个过程称为光的受激辐射，所谓一模一样，是指发射光子和感应光子不仅频率相同，而且相位、偏振方向和传播方向都相同，它和感应光子是相干的。

）是一种阈值器件。

由于受激辐射与自发辐射的本质不同，导致了半导体激光器不仅能产生高功率（≥10mW ）辐射，而且输出光发散角窄（垂直发散角为30～50°，水平发散角为0～30°），与单模光纤的耦合效率高（约30％～50％），辐射光谱线窄（△λ=0.1～1.Onm)，适用于高比特工作，载流子复合寿命短，能进行高速信号(>20GHz)直接调制，非常适合于作高速长距离光纤通信系统的光源。

P-I 特性是选择半导体激光器的重要依据。

在选择时，应选阈值电流Ith ，尽可能小，Ith 对应P 值小，而且没有扭折点的半导体激光器，这样的激光器工作电流小，工作稳定性高，消光比大，而且不易产生光信号失真。

并且要求P-I 曲线的斜率适当。

斜率太小，则要求驱动信号太大，给驱动电路带来麻烦；斜率太大，则会出现光反射噪声及使自动光功率控制环路调整困难。

半导体激光器具有高功率密度和极高量子效率的特点，微小的电流变化会导致光功率输出变化，是光纤通信中最重要的一种光源，半导体激光器可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即激活介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。

太原理工大学现代科技学院光纤通信课程实验报告专业班级学号姓名指导教师实验名称 半导体激光器P-I 特性测试实验 同组人 专业班级 学号 2 姓名 成绩一、实验目的： 1.学习半导体激光器发光原理和光纤通信中激光光源工作原理 2.了解半导体激光器平均输出光功率与注入驱动电流的关系 3.掌握半导体激光器P （平均发送光功率）-I （注入电流）曲线的测试方法 二、实验仪器 1.ZYE4301G 型光纤通信原理实验箱1台2.光功率计1台 3.FC/PC-FC/PC 单模光跳线 1根4.万用表1台5.连接导线20根三、实验原理 半导体激光二极管（LD ）或简称半导体激光器，它通过受激辐射发光，（处于高能级E2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E1，这个过程称为光的受激辐射，所谓一模一样，是指发射光子和感应光子不仅频率相同，而且相位、偏振方向和传播方向都相同，它和感应光子是相干的。

）是一种阈值器件。

由于受激辐射与自发辐射的本质不同，导致了半导体激光器不仅能产生高功率（≥10mW ）辐射，而且输出光发散角窄（垂直发散角为30～50°，水平发散角为0～30°），与单模光纤的耦合效率高（约30％～50％），辐射光谱线窄（△λ=0.1～1.Onm)，适用于高比特工作，载流子复合寿命短，能进行高速信号(>20GHz)直接调制，非常适合于作高速长距离光纤通信系统的光源。

P-I 特性是选择半导体激光器的重要依据。

在选择时，应选阈值电流Ith ，尽可能小，Ith 对应P 值小，而且没有扭折点的半导体激光器，这样的激光器工作电流小，工作稳定性高，消光比大，而且不易产生光信号失真。

并且要求P-I 曲线的斜率适当。

斜率太小，则要求驱动信号太大，给驱动电路带来麻烦；斜率太大，则会出现光反射噪声及使自动光功率控制环路调整困难。

半导体激光器具有高功率密度和极高量子效率的特点，微小的电流变化会导致光功率输出变化，是光纤通信中最重要的一种光源，半导体激光器可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即激活介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。

科技学院课程设计(综合实验)报告( 2020-- 2021 年度第 2学期)名称：光纤通信原理综合实验院系：信息工程系班级：学号：学生姓名：指导教师：杨再旺王劭龙设计周数：1周成绩：日期：2021年6月实验名称实验一： LED的P-I 特性测量实验仪器光功率计、光纤、直流电流源、LED光源同组人实验目的测量数据，描画LED光源PI特性曲线，求出阈值电流实验原理半导体发光二极管的P-I特性曲线理论上是输出功率与注入电流成正比实验内容与步骤实验内容：使用光功率计和LED光源，在温度一定的情况下（保持实验室温度：20℃），通过改变直流电流来观察输出功率的变化，从而绘出P-I特性曲线。

实验步骤：1.用光纤把光功率计和激光器连接，通电。

2.保持温度为定值3.改变电流的数值观察功率计变化4.绘图实验数据：讨论与结论在老师指导下完成本次实验，在记录数据的时候由于机器灵敏度太高而测得的数据不是很准确，但是在误差允许的范围内画出了特性曲线，跟理论结果差不多。

实验名称实验二：光纤通信系统的码型变换、波分复用器的性能测量实验仪器光纤通信原理实验箱、示波器、光功率计，波分复用解复用器同组人实验目的记录CMI编译码波形记录测量波分复用解复用器插损和隔离度实验原理CMI编码原理：CMI编码的编码规则是：用交替的"11"和"00"两位表示基带中的一位"1"；用"01"表示基带中的一位"0"。

波分复用器性能实验原理：光波分复用器是对光波波长进行分离与合成的光器件，其原理如图所示，其中的一个端口作为器件的输出／输入端，而N个端口作为器件的输入／输出端。

当作为对光波波长起合成作用的器件时，从N个端口各自注入不同波长的光信号，在一个端口处将获得按一定光波波长顺序分开的光波信号；当器件作为解复用器时，注入到入射端的各种光波信号，将分别根据其波长的不同，传输到对应的不同出射端口（N个端口之一）．由以上分析可以知道，各端口可以作为输入端口，也可以作为输出端口．实 验 内容 与步骤CMI 编码：1.连接线路，连接示波器 2.分别观察记录原始波形、cmi 编码和译码后的波形。

课程名称：光纤通信实验名称：实验1光源的P-I 特性测试实验姓名：班级：电17-3学号：实验时间：指导教师：得分：序号:42实验1光源的P-I 特性测试实验一、实验目的1、了解半导体激光器L D 的P-I 特性。

2、掌握光源P-I 特性曲线的测试方法。

二、实验器材1、主控&信号源模块2、2 号数字终端&时分多址模块3、25 号光收发模块4、23 号光功率计模块5、示波器三、实验内容光源的P-I 特性测试四、实验原理数字光发射机的指标包括：半导体光源的P-I 特性曲线测试、消光比（EXT）测试和平均光功率的测试。

接下来的三个实验我们将对这三个方面进行详细的说明。

I(mA)LD 半导体激光器P-I 曲线示意图半导体激光器的输出光功率与驱动电流的关系如图所示，该特性有一个转折点，相应的驱动电流称为门限电流(或称阈值电流)，用Ith 表示。

在门限电流以下，激光器工作于自发发射，输出荧光功率很小，通常小于100pW；在门限电流以上，激光器工作于受激发射，输出激光，功率随电流迅速上升，基本上成直线关系。

激光器的电流与电压的关系相似于正向二极管的特性。

P-I 特性是选择半导体激光器的重要依据。

在选择时，应选阈值电流Ith 尽可能小，Ith对应P 值小，而且没有扭折点的半导体激光器，这样的激光器工作电流小，工作稳定性高，消光比大，而且不易产生光信号失真。

且要求P-I 曲线的斜率适当。

斜率太小，则要求驱动信号太大，给驱动电路带来麻烦：斜率太大，则会山现光反射噪声及使自动光功率控制环路调整困难。

半导体激光器具有高功率密度和极高量子效率的特点，微小的电流变化会导致光功率输出变化，是光纤通信中最重要的一种光源，激光二极管可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即启动介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。

将开始出现净增益的条件称为阈值条件。

一般用注入电流值来标定阈值条件，也即阈值电流Ith，当输入电流小于Ith 时，其输出光为非相干的荧光，类似于LED 发出光，当电流大于Ith 时，则输出光为激光，且输入电流和输出光功率成线性关系，该实验就是对该线性关系进行测量，以验证P-I 的线性关系。

光纤通信实验1实验报告光源的P-I特性测试实验课程名称：光纤通信实验名称：实验1光源的P-I 特性测试实验姓名：班级：电17-3学号：实验时间：指导教师：得分：序号:42实验1光源的P-I 特性测试实验⼀、实验⽬的1、了解半导体激光器L D 的P-I 特性。

2、掌握光源P-I 特性曲线的测试⽅法。

⼆、实验器材1、主控&信号源模块2、2 号数字终端&时分多址模块3、25 号光收发模块4、23 号光功率计模块5、⽰波器三、实验内容光源的P-I 特性测试四、实验原理数字光发射机的指标包括：半导体光源的P-I 特性曲线测试、消光⽐（EXT）测试和平均光功率的测试。

接下来的三个实验我们将对这三个⽅⾯进⾏详细的说明。

I(mA)LD 半导体激光器P-I 曲线⽰意图半导体激光器的输出光功率与驱动电流的关系如图所⽰，该特性有⼀个转折点，相应的驱动电流称为门限电流(或称阈值电流)，⽤Ith 表⽰。

在门限电流以下，激光器⼯作于⾃发发射，输出荧光功率很⼩，通常⼩于100pW；在门限电流以上，激光器⼯作于受激发射，输出激光，功率随电流迅速上升，基本上成直线关系。

激光器的电流与电压的关系相似于正向⼆极管的特性。

P-I 特性是选择半导体激光器的重要依据。

在选择时，应选阈值电流Ith 尽可能⼩，Ith对应P 值⼩，⽽且没有扭折点的半导体激光器，这样的激光器⼯作电流⼩，⼯作稳定性⾼，消光⽐⼤，⽽且不易产⽣光信号失真。

且要求P-I 曲线的斜率适当。

斜率太⼩，则要求驱动信号太⼤，给驱动电路带来⿇烦：斜率太⼤，则会⼭现光反射噪声及使⾃动光功率控制环路调整困难。

半导体激光器具有⾼功率密度和极⾼量⼦效率的特点，微⼩的电流变化会导致光功率输出变化，是光纤通信中最重要的⼀种光源，激光⼆极管可以看作为⼀种光学振荡器，要形成光的振荡，就必须要有光放⼤机制，也即启动介质处于粒⼦数反转分布，⽽且产⽣的增益⾜以抵消所有的损耗。

将开始出现净增益的条件称为阈值条件。

2012-2013学年春季学期【COE9340】光纤通信技术及应用实验名称：半导体激光器p-I特性测试学生实验报告一、实验目的⒈学习半导体激光器发光原理和光纤通信中激光光源工作原理⒉了解半导体激光器平均输出光功率与注入驱动电流的关系⒊掌握半导体激光器P（平均发送光功率）-I（注入电流）曲线的测试方法二、实验仪器1、ZY120FCCOM23BH1型光纤通信原理实验箱 1台2、FC接口光功率计 1台3、FC-FC单模光跳线 1根4、万用表 1台5、连接导线 20根三、实验原理半导体激光二极管通过受激辐射发光，是一种阈值器件。

由于受激辐射与自发辐射的本质不同，导致了半导体激光器不仅能产生高功率（≥10mW）辐射，而且输出光发散角窄（垂直发散角为30～50°，水平发散角为0～30°），与单模光纤的耦合效率高（约30％～50％），辐射光谱线窄（Δλ＝0.1～1.0nm），适用于高比特工作，载流子复合寿命短，能进行高速信号（>20GHz）直接调制，非常适合于作高速长距离光纤通信系统的光源。

尽可能小，对应PP-I特性是选择半导体激光器的重要依据。

在选择时，应选阈值电流Ith值小，而且没有扭折点的半导体激光器，这样的激光器工作电流小，工作稳定性高，消光比大，而且不易产生光信号失真。

并且要求P-I曲线的斜率适当。

半导体激光器作为光纤通信中应用的主要光源，其性能指标直接影响到系统传输数据的质量，因此P-I特性曲线的测试了解激光器性能是非常重要的。

半导体激光器驱动电流的确定是通过测量串联在电路中的R110上电压值。

电路中的驱动电流在数值上等于R110两端电压与电阻值之比。

为了测试更加精确，实验中先用万用表测出R110的精确值，计算得出半导体激光器的驱动电流，然后用光功率计测得一定驱动电流下半导体激光器发出激光的功率，从而完成P-I特性的测试。

并可根据P-I特性得出半导体激光器的斜率效率。

四、实验步骤⒈用电线链接电终端模块。

实验名称实验一：光纤衰减系数的测量、LED的P-I 特性测量实验仪器He-Ni激光器、光功率计、五维微调架、扰摸器、光纤、直流电流源、LED光源同组人实验目的1、了解光纤损耗的定义。

2、学会用截断法测量光纤的损耗。

3、熟悉半导体光源输出光功率与输入电流的关系。

4、掌握P—I曲线的测试方法。

实验原理1、如输入于光纤的光功率为P1（W），而经过光纤传输后输出的光功率为P2（W），则从两者的比值便可得知传输过程中损耗了多少。

因此光纤损耗的定义为：21lg10PP=α(dB)如果输入和输出光功率直接以dBm给出，则21PP-=α(dB)。

用截断法测量光纤损耗的方框图如下图所示，图中扰模器的作用是使模功率分布在光纤的输入端就达到稳定状态。

2、半导体发光二极管（LED）的P—I特性曲线如下图所示，发光二极管不是阈值器件，它的输出功率基本上与注入电流成正比。

实验结果及分析1 光纤通信系统的码型变换Tp114Tp110Tp504Tp507分析：Tp110为伪随机码波形，tp114为cmi编码后的波形；504和507分别为接受码波形和cmi译码后的波形。

2光纤通信系统眼图测试分析：垂直张开度95.048.321===VVE水平张开度87.02.38.2211===ttE实验结果及分析1、OTDR测量结果如下所示：通过观察图形可得光纤长度为：25.7653km，总损耗为：4.988dB,平均损耗为：0.194 dB/km。

分析：2、光纤熔接思考题解答无讨论与结论本次实验在老师的操作和讲解下成功的进行，使我们了解光时域反射计（OTDR）的工作原理，掌握使用光时域反射计测量计算光纤长度、衰减、断裂、总回损及熔接、连接器和总损耗等参数。

掌握了光纤的正确熔接。

实验名称综合性实验：光发射机功率及接收机灵敏度测试实验仪器光纤通信收发机、误码率测试仪同组人实验目的1、熟悉平均发送光功率的概念。

2、掌握平均发送功率的测试方法。

3、熟悉光收端机灵敏度的概念，4、掌握光收端机灵敏度的测试方法。
