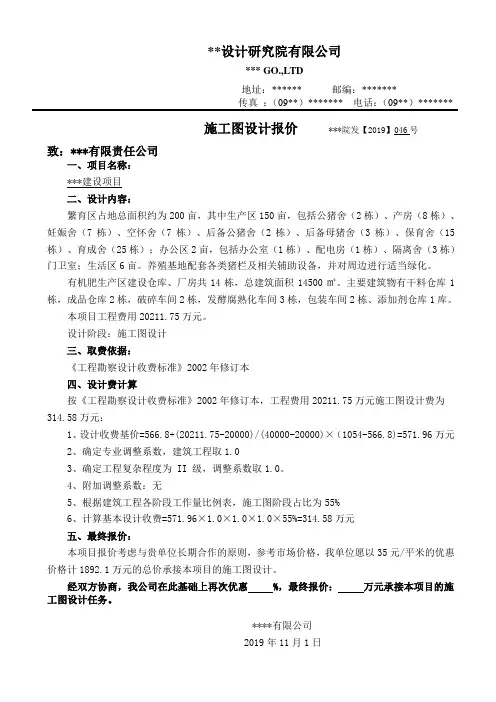

施工图设计报价 ***院发【2019】046号
致：***有限责任公司
一、项目名称：
***建设项目
二、设计内容：
繁育区占地总面积约为200亩，其中生产区150亩，包括公猪舍（2栋）、产房（8栋）、妊娠舍（7栋）、空怀舍（7栋）、后备公猪舍（2栋）、后备母猪舍（3栋）、保育舍（15栋）、育成舍（25栋）；办公区2亩，包括办公室（1栋）、配电房（1栋）、隔离舍（3栋）门卫室；生活区6亩。养殖基地配套各类猪栏及相关辅助设备，并对周边进行适当绿化。
有机肥生产区建设仓库、厂房共14栋，总建筑面积14500㎡。主要建筑物有干料仓库1栋，成品仓库2栋，破碎车间2栋，发酵腐熟化车间3栋，包装车间2栋、添加剂仓库1库。
本项目工程费用20211.75万元。
设计阶段：施工图设计
三、取费依据：
《工程勘察设计收费标准》2002年修订本
四、设计费计算
按《工程勘察设计收费标准》2002年修订本，工程费用20211.75万元施工图设计费为314.58万元：
1、设计收费基价=566.8+(20211.75-20000)/(40000-20000)×（1054-566.8)=571.96万元
2、确定专业调整系数，建筑工程取1.0
3、确定工程复杂程度为 II 级，调整系数取1.0。
4、附加调整系数：无
5、根据建筑工程各阶段工作量比例表，施工图阶段占比为55%
6、计算基本设计收费=571.96×1.0×1.0×1.0×55%=314.58万元
五、最终报价：
本项目报价考虑与贵单位长期合作的原则，参考市场价格，我单位愿以35元/平米的优惠价格计1892.1万元的总价承接本项目的施工图设计。

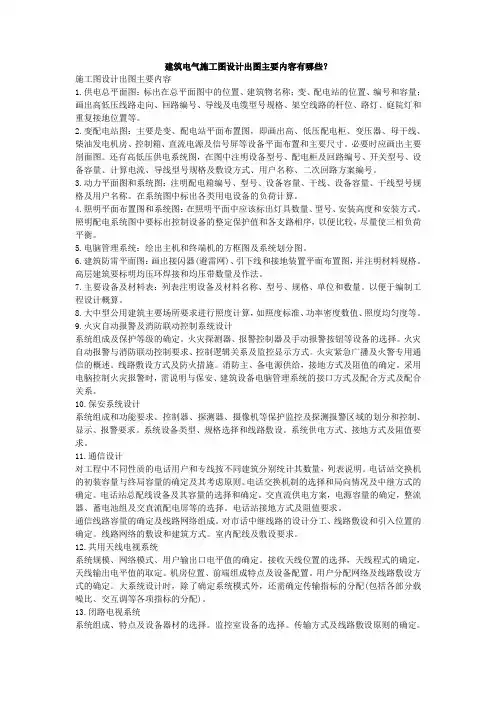

建筑电气施工图设计出图主要内容有哪些？
施工图设计出图主要内容
1.供电总平面图：标出在总平面图中的位置、建筑物名称；变、配电站的位置、编号和容量；画出高低压线路走向、回路编号、导线及电缆型号规格、架空线路的杆位、路灯、庭院灯和重复接地位置等。
2.变配电站图：主要是变、配电站平面布置图，即画出高、低压配电柜、变压器、母干线、柴油发电机房、控制箱、直流电源及信号屏等设备平面布置和主要尺寸。必要时应画出主要剖面图。还有高低压供电系统图，在图中注明设备型号、配电柜及回路编号、开关型号、设备容量、计算电流、导线型号规格及敷设方式、用户名称、二次回路方案编号。
3.动力平面图和系统图：注明配电箱编号、型号、设备容量、干线、设备容量、干线型号规格及用户名称。在系统图中标出各类用电设备的负荷计算。
4.照明平面布置图和系统图：在照明平面中应该标出灯具数量、型号、安装高度和安装方式。照明配电系统图中要标出控制设备的整定保护值和各支路相序，以便比较，尽量使三相负荷平衡。
5.电脑管理系统：绘出主机和终端机的方框图及系统划分图。
6.建筑防雷平面图：画出接闪器(避雷网)、引下线和接地装置平面布置图，并注明材料规格。高层建筑要标明均压环焊接和均压带数量及作法。
7.主要设备及材料表：列表注明设备及材料名称、型号、规格、单位和数量。以便于编制工程设计概算。
8.大中型公用建筑主要场所要求进行照度计算，如照度标准、功率密度数值、照度均匀度等。
9.火灾自动报警及消防联动控制系统设计
系统组成及保护等级的确定。火灾探测器、报警控制器及手动报警按钮等设备的选择。火灾自动报警与消防联动控制要求、控制逻辑关系及监控显示方式。火灾紧急广播及火警专用通信的概述。线路敷设方式及防火措施。消防主、备电源供给，接地方式及阻值的确定。采用电脑控制火灾报警时，需说明与保安、建筑设备电脑管理系统的接口方式及配合方式及配合关系。
10.保安系统设计
出图确认单
项目名称
专 业 装饰□ 电气□ 给排水□ 空调通风□
阶 段 施工图□ 竣工图□
图纸型号 A0□
A1□ A2□
打印线型要求
晒图份数
出图申请人
图纸审核人
日 期
注：使用“√”进行选择，填好后发电子邮箱（454069148@）
重复出图确认单
项目名称
版 次
重复原因
晒图份数
出图申请人
图纸审核人
日 期

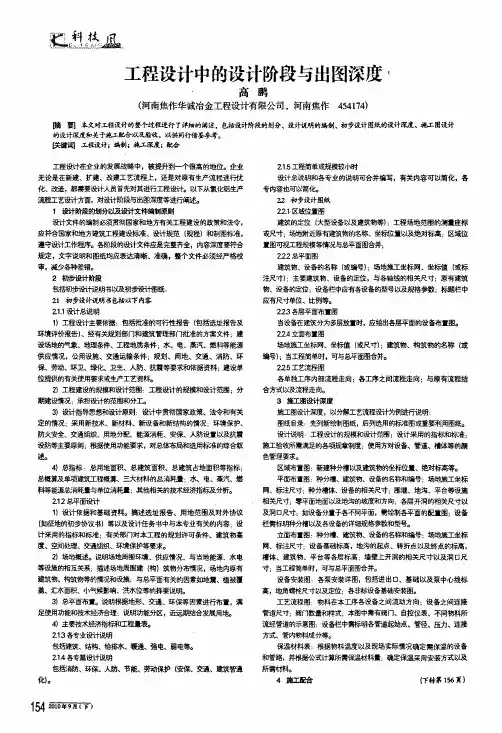

聪笪丝_凰工程设计中的设计阶段与出图深度。高鹏(河南焦作华诚冶金工程设计有限公司，河南焦作454174)脯要】本文对工程设计的整个过程进行了详细的阐述，包括设计阶段的划分、设计说明的编制、初步设计图纸的设计深度、施工图设计的设计深度和关于施工配合以及验收，以供同行借鏊参考。瞎键词工程设计；编制；施工深度；配合工程设计在企业的发展战略中，被提升到一个很高的地位。企业无论是在新建、扩建、改建工艺流程上，还是对原有生产流程进行优化、改造，都需要设计人员首先对其进行工程设计。以下从氧化铝生产流程工艺没计方面，对设计阶段与出图深度等进行阐如1设计阶段的划分以及设计文件编制原则设计文件的编制必须贯彻国家和地方有关工程建设的政策和法令，应符合国家和地方建筑工程建设标准、设计规范(规程)和制图标准，遵守溺十工作程序。各阶段的t95t文件应是完整齐全，内容深度要符合规定，文字说明和图纸均应表达清晰、准确，整个文件必须经严格校审，减：；罐肿差错。2初步设计阶段包括初步设计说明书l}￡及初步设计图纸：2l初步设计说明书包括以下内容Z”设计总说明1)工程设计主要依据：包括批准的可行性报告(包括选址报告及环境评价报告)、经有关规划部门和建筑管理部门批准的方案文件；建设场地的气象、地理条件、工程地质条件；水、电、蒸汽、燃料等能源供应情况，公用设施、交通运输条件；规划、用地、交通、消防、环保、劳动、环卫、绿化、卫生、人防、抗震等要求和依据资料：建设单位提供的有关使用要求或生产工艺资料。2)工程建设的规模和设计范围：工程设计的规模和设计范围：分期建设情况：承担设计的范围和分工。3)设计指导思想和设计原则：设计中贯彻国家政策、法令和有关定的情况：采用新技术、新材料、新设备和新结构的情况；环境保护、防火安全、交通组织、用地分配、能源消耗、安保、人防设置以及抗震设防等主要原则；根据使用功能要求，对总体布局和选用标准的综合叙述。4)总指标：总用地面积、总建筑面积、总建筑占地面积等指标；总概算及单项建筑工程概算、三大材料的总消耗量：水、电、蒸汽、燃料等能源总消耗量与单位消耗量；其他相关的技术经济指标及分析。212总平面设计1)设计依据和基础资料。摘述选址报告、用地范围及对外协议(如征地的初步协议书)等以及设计任务书中与本专业有关的内容：设计采用的指标和标准；有关部门对本工程的规划许可条件、建筑物高度、空间处理、交i西组织、环境保护等要求。2)场地概述。说明场地周围环境、供应情况、与当地能源、水电等设施的相互关系i描述场地周围建(构)筑物分布情况，场地内原有建筑物、构筑物等的情况和设施：与总平面有关的因素如地震、植被覆盖、汇水面积、小气候影响、洪水位等的择要说明。3)总平面布置。说明根据地形、交通、环保等因紊进行布置，满足使用功能和技术经济合理：说明功能分区，近远期结合发展用地。4)主要技术经济指标和工程量表。213各专业设计说明包括建筑、结构、给排水、暖蓖、强电、弱电等。2．14各专篇设计说明包括消防、环保、人防、节能、劳动保护(安保、交通、建筑智通化)。Z1．5工程简单或规模较小时设计总说明和各专业的说明可合并编写，有关内容可以简化，各专内容也可以简化。22初步设计图纸22．1区域位置图建筑的定位(大型设备以及建筑物等)：工程场地范围的测量座标或尺寸；场地附近原有建锛物的名称、坐标位置以及绝对标高：区域位置图可视工程规模等情况与总平面图合并：222总平面图建筑物、设备的名称(或编号)；场地施工坐标网、坐标值(或标注尺寸)：主要建筑物、设备的定位，与各轴线的相关尺寸；原有建筑物、设备的定位；设备栏中应有各设备的型号以及规格参数；标题栏中应有尺寸单位、比例等。223各层平面布置图当设备在建筑分为多层放置时，应绘出各层平面的设备布置图。23_4立面布置图场地施工坐标网、坐标值(或尺寸)：建筑物、构筑物的名称(或编号)：当工程简单时，可与总平面图合并。22_5工艺流程图各单独工序内部流程走向：各工序之间流程走向：与原有流程结合方式以及流程走向。3施工图设计深度施工图设计深度，以分解工艺流程设计为例进行说明：图纸目录：先列新绘制图纸，后列选用的标准图或重要利用图纸。设计说明：工程设计的规模和设计范围：设计采用的指标和标准：施工验收所需满足的各项规章制度；使用方对设备、管道、槽体等的颜色管理要求。区域布置图：新建种分槽以及建筑物的坐标位置、绝对标高等。平面布置图：种分槽、建筑物、设备的名称和编号；场地施工坐标网、标注尺寸：种分槽体、设备的相关尺寸；围堰、地沟、平台等设施相关尺寸：零平面地面以及地沟的坡度和方向；各层开洞的相关尺寸以及洞口尺寸；如设备分置于各不同平面，需绘制各平面的配置图；设备栏需标明种分槽以及各设备的详细规格参数和型号。立面布置图：种分槽、建筑物、设备的名称和编号：场地施工坐标网、标注尺寸：设备基础标高，地沟的起点、转折点以及终点的标高，槽体、建筑物、平台等各层标高：墙壁上开洞的相关尺寸以及洞口尺寸；当工程简单时，可与总平面图合并。设备安装图：各泵安装详图，包括进出口、基础以及泵中心线标高，地角螺栓尺寸以及定位：各非际设备基础安装图。工艺流程图：物料在本工序各设备之间流动方向；设备之间连接管道尺寸；阀门数嚣fD千羊j!|：；本图中需有阀门、自控仪表、不同物料所流经管道的示意图；设备栏中需标明各管道起始点、管径、压力、连接方式、管内物料成分等。保温材料表：根据物科温度以及现场实际情况确定需保温的设备和管路，并根公式{寸算所需保温材料量：确定保温采用安装式以及所需枞4施工配合(下转第156页
