氧化脱硝工艺流程

.

Word 资料 阳极氧化工艺流程

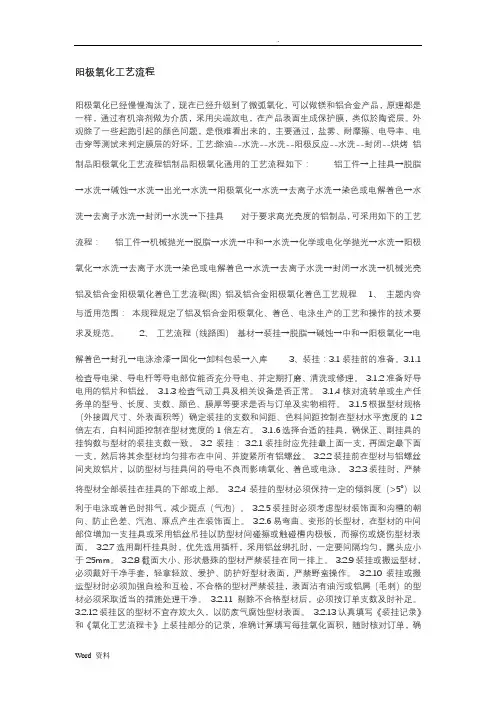

阳极氧化已经慢慢淘汰了，现在已经升级到了微弧氧化，可以做镁和铝合金产品，原理都是一样，通过有机溶剂做为介质，采用尖端放电，在产品表面生成保护膜，类似於陶瓷层。外观除了一些起跑引起的颜色问题，是很难看出来的，主要通过，盐雾、耐摩擦、电导率、电击穿等测试来判定膜层的好坏。工艺:除油--水洗--水洗--阳极反应--水洗--封闭--烘烤 铝制品阳极氧化工艺流程铝制品阳极氧化通用的工艺流程如下： 铝工件→上挂具→脱脂→水洗→碱蚀→水洗→出光→水洗→阳极氧化→水洗→去离子水洗→染色或电解着色→水洗→去离子水洗→封闭→水洗→下挂具 对于要求高光亮度的铝制品，可采用如下的工艺流程： 铝工件→机械抛光→脱脂→水洗→中和→水洗→化学或电化学抛光→水洗→阳极氧化→水洗→去离子水洗→染色或电解着色→水洗→去离子水洗→封闭→水洗→机械光亮铝及铝合金阳极氧化着色工艺流程(图)

铝及铝合金阳极氧化着色工艺规程

1、 主题内容与适用范围： 本规程规定了铝及铝合金阳极氧化、着色、电泳生产的工艺和操作的技术要求及规范。 2、 工艺流程（线路图） 基材→装挂→脱脂→碱蚀→中和→阳极氧化→电解着色→封孔→电泳涂漆→固化→卸料包装→入库 3、 装挂： 3.1装挂前的准备。 3.1.1检查导电梁、导电杆等导电部位能否充分导电、并定期打磨、清洗或修理。 3.1.2准备好导电用的铝片和铝丝。 3.1.3检查气动工具及相关设备是否正常。 3.1.4核对流转单或生产任务单的型号、长度、支数、颜色、膜厚等要求是否与订单及实物相符。 3.1.5根据型材规格（外接圆尺寸、外表面积等）确定装挂的支数和间距、色料间距控制在型材水平宽度的1.2倍左右，白料间距控制在型材宽度的1倍左右。 3.1.6选择合适的挂具，确保正、副挂具的挂钩数与型材的装挂支数一致。 3.2 装挂： 3.2.1装挂时应先挂最上面一支，再固定最下面一支，然后将其余型材均匀排布在中间、并旋紧所有铝螺丝。 3.2.2装挂前在型材与铝螺丝间夹放铝片，以防型材与挂具间的导电不良而影响氧化、着色或电泳。 3.2.3装挂时，严禁将型材全部装挂在挂具的下部或上部。 3.2.4装挂的型材必须保持一定的倾斜度（>5°）以利于电泳或着色时排气，减少斑点（气泡）。 3.2.5装挂时必须考虑型材装饰面和沟槽的朝向、防止色差、汽泡、麻点产生在装饰面上。 3.2.6易弯曲、变形的长型材，在型材的中间部位增加一支挂具或采用铝丝吊挂以防型材间碰擦或触碰槽内极板，而擦伤或烧伤型材表面。 3.2.7选用副杆挂具时，优先选用插杆，采用铝丝绑扎时，一定要间隔均匀，露头应小于25mm。 3.2.8截面大小、形状悬殊的型材严禁装挂在同一排上。 3.2.9装挂或搬运型材，必须戴好干净手套，轻拿轻放、爱护、防护好型材表面，严禁野蛮操作。 3.2.10装挂或搬运型材时必须加强自检和互检，不合格的型材严禁装挂，表面沾有油污或铝屑（毛刺）的型材必须采取适当的措施处理干净。 3.2.11剔除不合格型材后，必须按订单支数及时补足。

硬质阳极氧化是一种厚膜阳极氧化法，这是一种铝和铝合金特殊的阳极氧化表面处理工艺。此种工艺，所制得的阳极氧化膜最大厚度可达250微米左右，在纯铝上能获得1500kg/mm2的显微硬度氧化膜，而在铝合金上则可获得400～600kg/mm2的显微硬度氧化膜。其硬度值，氧化膜内层大于外层，即阻挡层大于带有孔隙的氧化膜层，因氧化膜内有松孔，可吸附各种润滑剂，增加了减摩能力，氧化膜层导热性很差，其熔点为2050℃，电阻系数较大，经封闭处理（浸绝缘物或石蜡）击穿电压可达2000V，在大气中较高的抗蚀能力，具有很高的耐磨性，也是一种理想的隔热膜层，也有良好的绝缘性，并具有与基体金属结合得很牢固等一系列优点，因此在国防工业和机械零件制造工业上获得及其广泛的应用。主要应用于要求高耐磨、耐热、绝缘性能好等的铝和铝合金零件上。如各种作为圆筒的内壁，活塞、汽塞、汽缸、轴承、飞机货舱的地板、滚棒和导轨、水利设备、蒸汽叶轮、适平机、齿轮和缓冲垫等零件。用硬质氧化工艺来代替传统的镀硬铬镀层，与硬铬工艺相比它具有成本低，膜层结合牢固，镀液，清洗废液处理方便等优点。但此工艺所得膜层的缺点是膜层厚度较大时，对铝和铝合金的机械疲劳强度指标有所影响。

硬质阳极氧化电解方法很多，例如：硫酸、草酸、丙二醇、磺基水杨酸及其它的无机盐和有机酸等。所用电源可分为直流、交流和交直流叠加电源等几种，目前广泛应用的有下列两种硬质阳极氧化。

（1）硫酸硬质阳极氧化直流法；

（2）草酸硬质阳极氧化交直流重选法。

其中，硫酸法是目前得到较广泛应用的一种硬质氧化法。

1 硬质阳极氧化原理

铝合金硬质阳极氧化原理，就是在电场的作用下，加速铝合金表面氧化膜的形成即用铅板作阴极，铝合金制作阳极，稀硫酸溶液作电解液，当通过直流电时，H+便向阴极移动，产生阴极反应：

4H2+4e=2H2↑

而OH-便向阳极运动产生阳极反应：

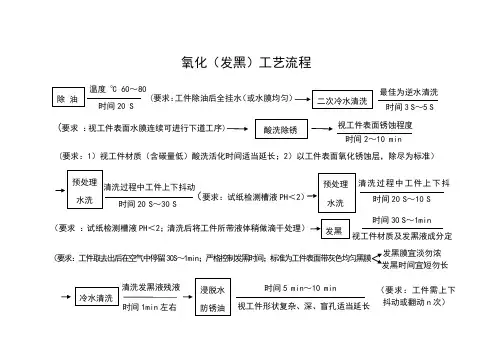

视工件表面锈蚀程度

发黑 时间30 S～1min

（要求：工件取去出后在空气中停留30S～1min；严格控制发黑时间；标准为工件表面带灰色均匀黑膜

时间1min左右 浸脱水

防锈油 时间5 min～10 min 氧化（发黑）工艺流程时间2～10 min

视工件材质及发黑液成分定

视工件形状复杂、深、盲孔适当延长 发黑膜宜淡勿浓

发黑时间宜短勿长

除 油 温度0C 60～80

时间20 S (要求：工件除油后全挂水（或水膜均匀） 二次冷水清洗 最佳为逆水清洗

时间3 S～5 S

(要求 ：视工件表面水膜连续可进行下道工序) 酸洗除锈

(要求：1）视工件材质（含碳量低）酸洗活化时间适当延长；2）以工件表面氧化锈蚀层，除尽为标准）

预处理

水洗 时间20 S～30 S （要求：试纸检测槽液PH＜2） 预处理

水洗 时间20 S～10 S

（要求 ：试纸检测槽液PH＜2；清洗后将工件所带液体稍做滴干处理）

清洗发黑液残液

冷水清洗 清洗过程中工件上下抖动 清洗过程中工件上下抖（要求：工件需上下抖动或翻动n次）

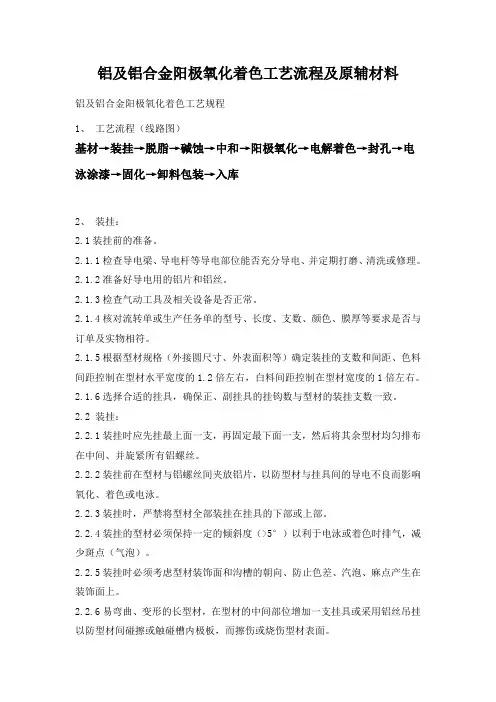

铝及铝合金阳极氧化着色工艺流程及原辅材料

铝及铝合金阳极氧化着色工艺规程

1、 工艺流程（线路图）

基材→装挂→脱脂→碱蚀→中和→阳极氧化→电解着色→封孔→电泳涂漆→固化→卸料包装→入库

2、 装挂：

2.1装挂前的准备。

2.1.1检查导电梁、导电杆等导电部位能否充分导电、并定期打磨、清洗或修理。

2.1.2准备好导电用的铝片和铝丝。

2.1.3检查气动工具及相关设备是否正常。

2.1.4核对流转单或生产任务单的型号、长度、支数、颜色、膜厚等要求是否与订单及实物相符。

2.1.5根据型材规格（外接圆尺寸、外表面积等）确定装挂的支数和间距、色料间距控制在型材水平宽度的1.2倍左右，白料间距控制在型材宽度的1倍左右。2.1.6选择合适的挂具，确保正、副挂具的挂钩数与型材的装挂支数一致。

2.2 装挂：

2.2.1装挂时应先挂最上面一支，再固定最下面一支，然后将其余型材均匀排布在中间、并旋紧所有铝螺丝。

2.2.2装挂前在型材与铝螺丝间夹放铝片，以防型材与挂具间的导电不良而影响氧化、着色或电泳。

2.2.3装挂时，严禁将型材全部装挂在挂具的下部或上部。

2.2.4装挂的型材必须保持一定的倾斜度（>5°）以利于电泳或着色时排气，减少斑点（气泡）。

2.2.5装挂时必须考虑型材装饰面和沟槽的朝向、防止色差、汽泡、麻点产生在装饰面上。

2.2.6易弯曲、变形的长型材，在型材的中间部位增加一支挂具或采用铝丝吊挂以防型材间碰擦或触碰槽内极板，而擦伤或烧伤型材表面。 2.2.7选用副杆挂具时，优先选用插杆，采用铝丝绑扎时，一定要间隔均匀，露头应小于25mm。

2.2.8截面大小、形状悬殊的型材严禁装挂在同一排上。

2.2.9装挂或搬运型材，必须戴好干净手套，轻拿轻放、爱护、防护好型材表面，严禁野蛮操作。

2.2.10装挂或搬运型材时必须加强自检和互检，不合格的型材严禁装挂，表面沾有油污或铝屑（毛刺）的型材必须采取适当的措施处理干净。
