锅炉管道工程施工方案

锅炉本体及管道保温施工方案

施工前准备：

1、编制施工组织设计

在施工开始前，应编制绝热工程施工组织设计，包括材料及人工预算，材料汇总及订货要求，仓库保管、现场运输和施工机械化方案，施工进行安排 （进度），质量管理、技术安全措施等。

2、绝热材料准备：

订货的绝热材料到仓库后，一般同一规格的10箱中抽检2箱，如不和格，再抽检2箱（40%）不和格则应退货。抽检主要内容：（1）品种与数量；（2）规格尺寸；（3）性能指标（导热系数、密度）；（4）备好合格的各种辅助材料。

3、施工人员准备与安排：

施工队伍素质是否需要进行适当培训指导，以及施工总进度，分阶段进度，交叉进度的秩序排序，交工时间等。

4、施工机械及工器具的准备。

（1）搅拌机（拌制粘结剂、泥浆、树脂胶泥、涂料等）；（2）运输车辆（搬运绝热材料）；（3）升降机（上、下、吊运材料）；（4）加工金属保护层用的剪刀机、拆边机、压缩机、抽芯铆钉等；（5）绝热施工工具（刀、剪、铁锤、绳子、铁钩等）

５绝热对象的准备

绝热施工之前，应按设计文件的规定，对绝热设备、管道、阀门进行水压强度试验和气密性试验。根据绝热结构要求安装啊哦固定件、支撑件、托架、销钉、钩钉、固定螺母、支撑环。如果进行管沟绝热，应将沟内的泥土、垃圾等清除干净备用。

6、绝热对象的表面处理。

在空气中水分、氧气的作用下，易产生腐蚀的管线，设备必须进行金属表面处理，按表面锈蚀和污染成对进行必要的除锈处理。若需进行防腐处理时，其防腐涂层，应颜色一致，

涂层均匀，不应有皱纹、针孔、剥落、气泡等缺陷。

安全施工措施

绝热施工之前，应对绝热施工人员进行有针对性的综合施工中实际需求，务必要进行系统而全面地质量、工艺操作技术，安全措施等方面严格训练和培训教育。并细致讲解一下各项安全注意事项：（1）绝热施工离地面2m 以上，应具有高空作业安全保护措施；（2）使用石棉、纤维等绝热材料施工，应戴防护口罩；（3）高空作业，应划定安全区域，刘级以上大风和雨天禁止高空作业；（4）绝热施工使用36v低压照明，潮湿环境使用12v；（5）各种电动施工机械，有专人操作与管理；（6）搭设的施工脚手架要坚固耐用，确保施工人员的安全；（7）施工人员要求能熟练地掌握施工技术使方法与施工要点；（8）

锅炉、发电机组管道施工技术方案

一、概述

1．云南天安化工有限公司50万吨/年合成氨项目热电装置，建设规模包括150T/h×3循环流化床锅炉和2.5万KW汽轮发电机组，总投资1亿元左右，设计由中国五环科技股份有限公司完成。计划005年6月初开工，2006年建成投产。 本方案主要针对锅炉、发电机组安装。

2．编制依据：

⑴ 招标书

⑵ 有关国家和行业规范标准

a．ANSI/ASME B31.3 《化工厂和炼油厂管道》

b．ANSI/ASME B31.1 《动力管道》

c．GB50235-97 《工业金属管道工程施工及验收规范》

d．GB50236-98 《现场设备、工业管道焊接工程施工及验收规范》

⑶ 本公司（企业）标准

a．压力管道安装《质量手册》（QG/CC-7.PP.0501-00）

b．压力管道安装《质量体系文件》（QG/CC-7.PP.0502-00）

c．压力管道安装《作业指导书》（QG/CC-7.PP.0503-00）

⑷ 我公司类似电力工程的施工经验

（在施工现场我们将根据图纸资料规定的标准规范以及业主的要求制定具体、详细的有关施工方案）。

二、建立健全管道施工质量保证体系

为在保证管道施工进度的同时确保管道施工质量，根据《压力管道安装质量体系文件》规定和要求，建立健全压力管道安装质量保证体系。

三、管道预制通则

1．除非另有说明，预制工作要求按照图纸要求和工程设计规定的技术规范进行。

2．管道预制应根据工程区域按单线图进行。

3．自由管段和封闭管段的选择应合理，封闭管段应按现场实测后的安装长度加工。

4．下料后的管材要及时作好标识的移植工作，以保证材质的可追溯性。

5．切割管的切割面要用砂轮打磨干净光滑，以保证焊接质量。切割时留在管内的异物必须清除干净，特别是对开三通管要高度重视。等离子切割机适用于不锈钢管特别是大口径不锈钢管的切割。

6．如果碳钢管的下料采用砂轮切割机和氧一乙炔焰进行，切口端面倾斜偏差△不应大于管子外径的1%，且不得超过2mm，见下图：

****管道工程土建工程施工方案

一、 工程概括：

土建工作量主要包括：手动截断阀室、固定墩、挡土墙、护坡、配重块稳管

二、 地质环境状况：

本段管线位于平原，地势低平，地下水位较高，一般为地表0.1—0.3处，是典型的亚

热带季风气候。

该地区地表层地质为软土区，主要为粉质粘土层、淤泥层，其土质分布变化较大。管

道走向多为水田耕地，该地区抗震设防烈度为6度。

三、 施工条件及措施：

1、 管道走向多为水田耕地，且穿越多处河域、沟塘、道路。河道水工保护工程、截

断阀室工程等，因无施工电源、无洁净水源、无施工通道可将原材料及施工机械

设备直接运抵施工现场，现场材料无法直接堆放在耕田内。

2、 根据所投入机械状况，施工用电配用15kw发电机发电解决。施工现场配置标准

防雨水配电箱，内置漏电保护开关、防弧组合开关；现场电缆均采用架空木杆（直

径Φ120mm、 3m长）敷设。为保证各施工段的夜间施工需要，另备有300w防

水、防爆灯具。

3、 部分施工段内施工用洁净水源，必须购买洁净水。用5t汽车（或1t车）运输，

车辆不能直接运到现场处，用人工倒运到现场。

4、 部分施工段内无施工通道，原材料、施工机械设备无法直接运到现场。要进行二

次机械倒运或三次人工倒运，方能将原材料和机械设备运到施工现场。部分乡间

小道需铺垫300—600mm碎石垫层方可行车。在水田耕地内施工段要进入5t/1t

以上汽车运输材料必须配用（75马力）履带机械作牵引方可使运输机械出入；运

输机械无法进入的施工地段时，用钢（竹）架板铺筑3米宽人行道、人工倒运。

原材料堆放场地，用钢（竹）架板铺筑，表面再设双层彩条塑料布或铁皮。水泥、

钢筋堆放处必须搭设悬空料场，隔离地面水气。部分河域施工段内车辆无法运输

材料的可选用（20t以上）船舶运输或倒运。 5、 因施工时段内雨水天气较多，故施工期间建（构）筑物施工前应搭设防雨棚。原

材料堆放场地、机械设备也应搭设防雨棚，并做好相关防雨防水工作。 6、 该地区为软土区，且地下水位较高。各施工段在基坑开挖时，基壁及基坑（槽）

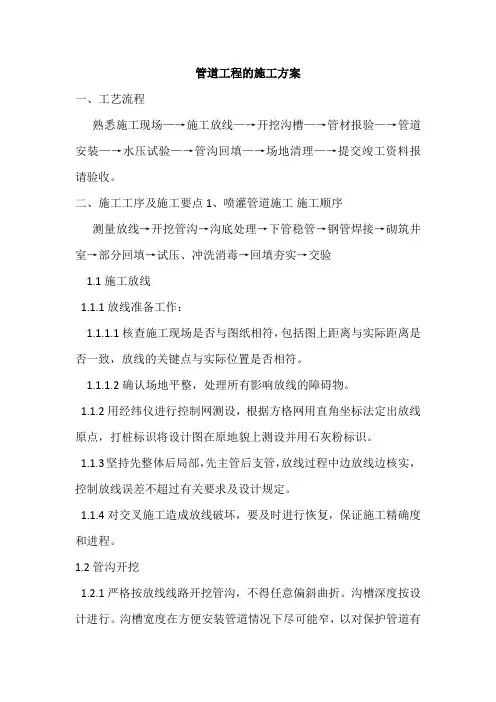

管道工程的施工方案

一、工艺流程

熟悉施工现场—→施工放线—→开挖沟槽—→管材报验—→管道安装—→水压试验—→管沟回填—→场地清理—→提交竣工资料报请验收。

二、施工工序及施工要点 1、喷灌管道施工 施工顺序

测量放线→开挖管沟→沟底处理→下管稳管→钢管焊接→砌筑井室→部分回填→试压、冲洗消毒→回填夯实→交验

1.1施工放线

1.1.1放线准备工作：

1.1.1.1核查施工现场是否与图纸相符，包括图上距离与实际距离是否一致，放线的关键点与实际位置是否相符。

1.1.1.2确认场地平整，处理所有影响放线的障碍物。

1.1.2用经纬仪进行控制网测设，根据方格网用直角坐标法定出放线原点，打桩标识将设计图在原地貌上测设并用石灰粉标识。

1.1.3坚持先整体后局部，先主管后支管，放线过程中边放线边核实，控制放线误差不超过有关要求及设计规定。

1.1.4对交叉施工造成放线破坏，要及时进行恢复，保证施工精确度和进程。

1.2管沟开挖

1.2.1严格按放线线路开挖管沟，不得任意偏斜曲折。沟槽深度按设计进行。沟槽宽度在方便安装管道情况下尽可能窄，以对保护管道有利。

1.2.2以机械开挖为主，加快施工进度，保证效率，结合人工，进行局部和细部处理，提高工程质量和精度。

1.2.3考虑现场为回填土且深度较大，开挖时宜作适当放坡（据土质及深度按有关规定执行），特殊地方宜做挡土设备，以防塌落。

1.2.4剔除沟槽内的砖石碎块，残根淤泥等杂物，沟底遇石层或坚硬物，应加挖深10cm，并填良质土夯实找平，遇淤泥处加挖深20cm后，用良质土回填并夯实找平，保证管沟底密实平直。

1.2.5用水准仪控制管道沟底坡度，利于排水放空。

1.3管道安装

1.3.1检查做好安装准备工作，确认所有安装的每一个管件无机械损伤。

1.3.2安装由专业人员负责，非专业技术人员，不参与安装操作，操作按行业操作规程执行。
