盾构施工后配套设备维保细则

第一章 电机车维修保养

地铁隧道掘进配套用电机车是直-交流传动，窄轨蓄电池矿用电机车。所用直流电源由蓄电池箱供应，直流电通过牵引变频器转换成电压与频率地可调的三相交流电供三相异步牵引电动机使用，电动机转子通过万向联轴节驱动齿轮减速传动箱，经过二级齿轮减速传动到车轴上，从而牵引电机车。

电机车主要结构分为车体、行走装置、制动系统、传动系统、蓄电池箱、操纵控制系统、空压机系统等部分。

一、电机车润滑和维护

（一）、电机车润滑

电机车润滑是维护保养工作的关键环节，润滑不良会降低机械效率和引起零部件的迅速磨耗，以致引起事故，影响机车正常运行，因此必须经常注意做好润滑工作。

（二）、常规维护

警示：在做维护工作之前，确保蓄电池插头已拆，特殊维护需要将“禁止移动”标记挂在机车两端连接器上。

（三）、电气维护

1、电气联线的检查与维护:

机车在运行之中，会因其颠簸与振动引起电气柜内以及电气柜与各控制部件之间联线接头的松动， 在每次使用电机车或在更换蓄电池时，都应留意或检查各电线电缆的基本走向和连接情况。以保证机车能持久正常运行，也能确保各有关电气部件不受到损坏。

2、电器冷却系统的维护

（1）检查电器配电柜背部和右侧冷却油管以及各油箱的好坏，对有漏油的地方，进行修理，并补充冷却油。

（2）定期检查各电器散热装置的通风情况，以保证电气柜、变频器正常工作。

（3）带风扇的冷却散热器，必须保证电风扇正常运转，检查风扇叶片以及罩盖是否变形，是否有异响，检查后及时进行维修。

3、蓄电池及其维护:

(1) 电机车的蓄电池箱由多个电瓶串联，检查电压是否满足要求。

（2)总蓄电池电压值若在重载使用中下降较大时，则该蓄电池应该停止继续使用并需要立即充电。 若在这种条件下继续使用， 则会严重损坏该蓄电池，使其储能减少，并会缩短蓄电池的使用周期。定期检查蓄电池补充液， 要防止雨水甚至酸液进入到电池插销里面，以至引起接触不良和插销损坏。

锚索张拉机具使用安全技术措施

1、使用矿用锚索张拉机具时，必须安装读数灵敏可靠的压力表，其液压胶管额定压力不得低于60MPa，千斤顶孔径与锚索直径匹配。

2、张拉锚索前必须对张拉机具进行检查，确保完好后方可使用，不得在液压系统泄漏等不良状态下作业。

3、各管路接头使用专用连接销（卡）连接牢固，并应采用14#铁丝对连接处进行二次保护连接，且确保管路中无压力时方可拆卸管路。

4、张拉锚索操作程序为：

（1）先将油管接头清理干净，然后将油管与泵和千斤顶连接牢固。

（2）将千斤顶的油缸退回最底位置。

（3）将托板和锚具在钢绞线中穿好，把钢绞线插入千斤顶的孔内约200mm，使锥顶在顶板处顶紧锚具。

（4）打开闸阀，操作气动泵使千斤顶油缸顶出，当油缸顶到接近最长位置时应立即停止供油并卸载，使油缸退回到最底位置，如果没有达到设计预紧力，则将千斤顶推进到锥顶再次顶紧锚具，继续加载直至达到设计预紧力，最后卸载使油缸退回，取下千斤顶。

5、张拉锚索时，严禁将手指伸入千斤顶与锚具间，严禁将手握千斤顶油缸伸缩部位，防止千斤顶升降过程中挤手；人员不得站在千斤顶下方45°范围内，并使用铁链将千斤顶悬挂于顶部金属网上，以防发生千斤顶坠落伤人事故。

电动油泵、涨拉千斤顶操作规程 一、上岗条件

第1条 操作人员必须经过专业培训，考试合格后，持证上岗。

第2条 操作人员必须熟悉设备的构造、性能，并要做到会使用、会

保养、会排除一般性故障。

二、安全规定

第3条 作业前，检查作业地点周围的顶、帮支护情况，确认安全后，

方可作业。

第4条 使用油泵前需注入N32号或N48号机械油，当温度低于0℃

时，更换为10号航空液压油。油面在油箱四分之三处。严禁脏油及杂物

混入油箱。

第5条 液压系统必须定期更换液压油，但不得两种以上液压油混合

使用。

第6条 接头处要保持干净，及时盖好封盖。

第7条 操作矿用电动油泵时，必须缓慢升压，严禁高压换向。

第8条 涨拉操作时，必须由两人共同完成，一人操作电动油泵，一

人操作涨拉千斤顶。工作时，涨拉千斤顶轴线向外辐射45°范围严禁站人。

第9条 矿用电动油泵卸载阀调定压力最大为63MPa，任何人不得随

意调整。

第10条 每组工具锚片自成一组，并按顺序排列，严禁互换使用。

第11条 涨拉时，涨拉千斤必须与锚索保持同一轴线。

第12条 顶压器和千斤顶中缸为全螺纹连接，每次涨拉前必须检查连

接是否稳固。拆装顶压器时，千斤顶中缸必须伸出30mm。

第13条 现场组合的涨拉千斤顶，必须空载往复行走几次，排除油路

中的空气后方可使用。 第14条 涨拉时，一次涨拉缸体行程不得超过150 mm。拉力达不到

要求时，可重复涨拉。

第15条 千斤顶的外露工作表面要经常擦拭，保持清洁，防止杂物拉

坏缸体。

第16条 严禁用高压胶管牵引千斤顶和电动油泵。

第17条 新油管第一次使用时，严禁直接和千斤顶油嘴连接，应预先

清洗和经油泵输出的油液冲洗后，方可使用。

三、操作准备

第18条 将顶压器与中缸螺纹连接处拧紧。

第19条 将电动油泵的出油、回油管路与涨拉千斤顶的出、回油缸用

带快速接头的高压胶管连接牢靠。

第20条 启动油泵电机，检查管路及涨拉千斤的出、回油缸是否可靠。

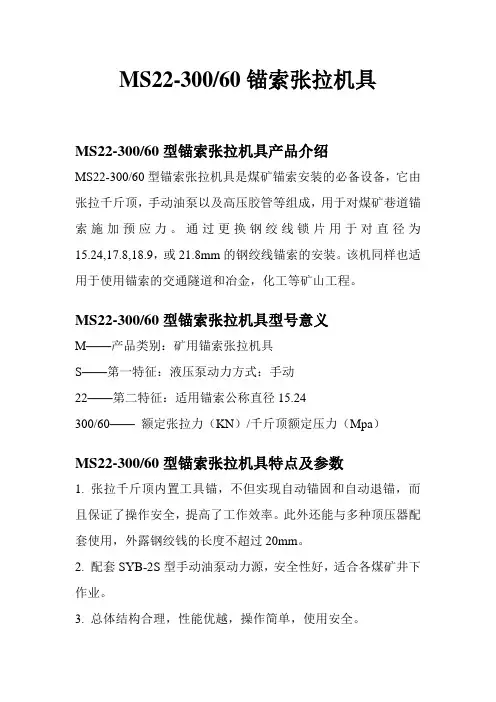

MS22-300/60锚索张拉机具

MS22-300/60型锚索张拉机具产品介绍

MS22-300/60型锚索张拉机具是煤矿锚索安装的必备设备，它由张拉千斤顶，手动油泵以及高压胶管等组成，用于对煤矿巷道锚索施加预应力。通过更换钢绞线锁片用于对直径为15.24,17.8,18.9，或21.8mm的钢绞线锚索的安装。该机同样也适用于使用锚索的交通隧道和冶金，化工等矿山工程。

MS22-300/60型锚索张拉机具型号意义

M——产品类别：矿用锚索张拉机具

S——第一特征：液压泵动力方式：手动

22——第二特征：适用锚索公称直径15.24

300/60—— 额定张拉力（KN）/千斤顶额定压力（Mpa）

MS22-300/60型锚索张拉机具特点及参数

1. 张拉千斤顶内置工具锚，不但实现自动锚固和自动退锚，而且保证了操作安全，提高了工作效率。此外还能与多种顶压器配套使用，外露钢绞钱的长度不超过20mm。

2. 配套SYB-2S型手动油泵动力源，安全性好，适合各煤矿井下作业。

3. 总体结构合理，性能优越，操作简单，使用安全。

MS22-300/60型锚索张拉机具性能参数

整机

额定张拉力（kN）：300

千斤顶额定压力（MPa）：60

适应锚索公称直径（mm）：21.6

满量程准确度偏差：≤3％

张拉力测量仪表

型 式：指针式

量 程（kN）：0～320

精度等级：1.5级

张拉千斤顶缸径（mm）：120

行程（mm）：150

中心孔径（mm）：24

机 重（kg）：25

液压泵站

系统额定压力 (MPa)：63

系统排量 (ml/次)：低压：14.5 高压：2.3

油箱有效容积：4L

机重 （kg）：11.5

型式：双出口，手动式

手摇力：500N

MS22-300/60型锚索张拉机具维修与贮存

1． 维修不得在井下和粉尘场合进行，且由专业人员保养、维修；

2． 包装运输必须用铁箱或木箱，禁止在地上随意拖拉，特别是压力表不可损坏；
