基坑清槽施工方案

1 一、编制依据

1、《给水排水管道工程及施工验收规范》（GB50268-2008）

2、《城镇给水排水技术规范》（GB50788-2012）

3、 《湿陷性黄土地区建筑基坑工程安全技术规程》（JGJ167-2009）

4、《危险性较大的分部分项工程安全管理办法》建质[2009]87号

5、《湿陷性黄土地区室外给水排水管道工程构筑物》

6、本工程排水施工图

7、《工程测量规范》（GB50026-2007）

二、工程概况

1、道路设计概况

凯旋路道路工程设计南起坞城东街K4+776.126,北至凯旋路K13+438，全长约8.66公里，长风街以北规划红线宽40米，长风街以南规划红线宽30米。南内环以南道路标准段实施宽度30米，南内环以北道路标准段实施宽度35米。本段工程范围为南起规划十六路（桩号K10+026），北至北沙河桥南（桩号K12+000），实施长度1974米，道路标准横断面宽度35米。

2、雨、污水管线概况

本合同段雨水管线管径分别为：DN300mm、DN500mm、DN700mm、DN800mm、DN1000mm、DN1200mm、DN1400mm、DN2000mm，污水管线管径分别为：DN500mm、DN600mm。所有雨污水管线均采用钢筋混凝土承插管，橡胶圈接口。管径600mm≤D≤2000mm，管顶覆土2.0M≤H≤3.5M，

2 采用I级管，管顶覆土3.5M＜H≤5.0M，采用II级管，管顶覆土5.0M＜H≤6.0M，采用III级管。雨污水管线简况如下：

（1）Y3段雨水管线设计起点在凯旋路府东街南侧K11+440处，管线在凯旋路路中沿凯旋路自南向北至凯旋路与府东街、花卉路五叉口处，雨水管线沿现状花卉路自南向北穿东山煤矿运煤专线后终点排入北沙河，设计长度828.84m，管径为D1400mm、D2000mm，坡度为0.008~0.01，埋深约3~6.5m。

（2）Y4段雨水管线设计起点在凯旋路府东街南侧K11+400处，管线在凯旋路路中沿凯旋路自北向南铺设至凯旋路K9+800处偏西至西侧11.5m沿西侧辅路，终点接入南沙河。设计长度1373m，管径为D1000mm，D1400mm，D2000mm，坡度为0.004~0.01，埋深约2.8~5.8m。

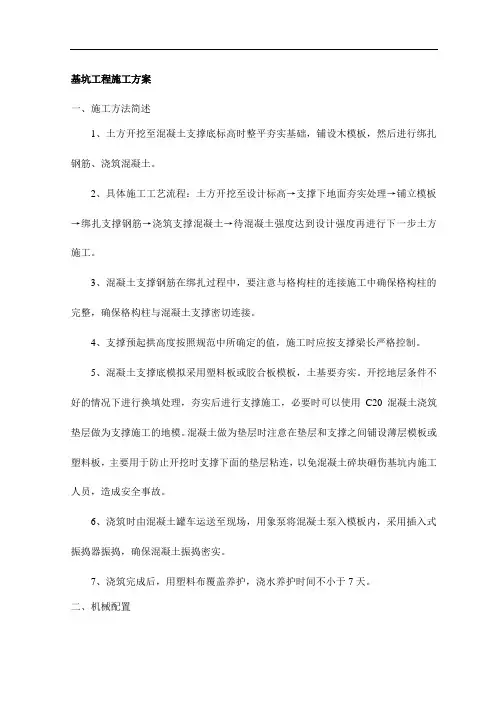

基坑工程施工方案

一、施工方法简述

1、土方开挖至混凝土支撑底标高时整平夯实基础，铺设木模板，然后进行绑扎钢筋、浇筑混凝土。

2、具体施工工艺流程：土方开挖至设计标高→支撑下地面夯实处理→铺立模板→绑扎支撑钢筋→浇筑支撑混凝土→待混凝土强度达到设计强度再进行下一步土方施工。

3、混凝土支撑钢筋在绑扎过程中，要注意与格构柱的连接施工中确保格构柱的完整，确保格构柱与混凝土支撑密切连接。

4、支撑预起拱高度按照规范中所确定的值，施工时应按支撑梁长严格控制。

5、混凝土支撑底模拟采用塑料板或胶合板模板，土基要夯实。开挖地层条件不好的情况下进行换填处理，夯实后进行支撑施工，必要时可以使用C20混凝土浇筑垫层做为支撑施工的地模。混凝土做为垫层时注意在垫层和支撑之间铺设薄层模板或塑料板，主要用于防止开挖时支撑下面的垫层粘连，以免混凝土碎块砸伤基坑内施工人员，造成安全事故。

6、浇筑时由混凝土罐车运送至现场，用象泵将混凝土泵入模板内，采用插入式振捣器振捣，确保混凝土振捣密实。

7、浇筑完成后，用塑料布覆盖养护，浇水养护时间不小于7天。

二、机械配置

机械型号 数量（台） 一次开挖深度 斗容量（方）

挖掘机 10 3m 1．0

小型挖掘机 2 1m 0．5

长臂 1 10m 0.5

另外准备运行车（15立方米）30辆，配合挖掘机械，对土方及时运输。最后收活由一台加长臂挖掘机械，对无法接力倒运的土方进行挖掘。

三、编制内容说明

根据《天津市建设工程基坑降水及土方开挖方案论证文件编制标准》要求并结合本工程实际情况，本方案内容包括：方案编制依据与工程概况、土方开挖方案、降水方案、监测专项方案、应急专项方案、季节施工措施、质量保证措施及安全生产、文明施工、环境保护保证措施等。本工程不属于超深基坑（开挖深度超过14m），且周边环境不复杂，无地下管线和建构筑物，故不需要在土方开挖前对支护结构进行渗漏检测。

按照《基坑降水及土方工程施工方案报件标准》要求，方案含盖范围为：自工程桩、围护结构、止水帷幕完成后开始，至土方挖完、垫层浇筑完成期间的施工内容。包括降水井施工及降水运行、土方开挖施工、不包括土方回填及底板封井。

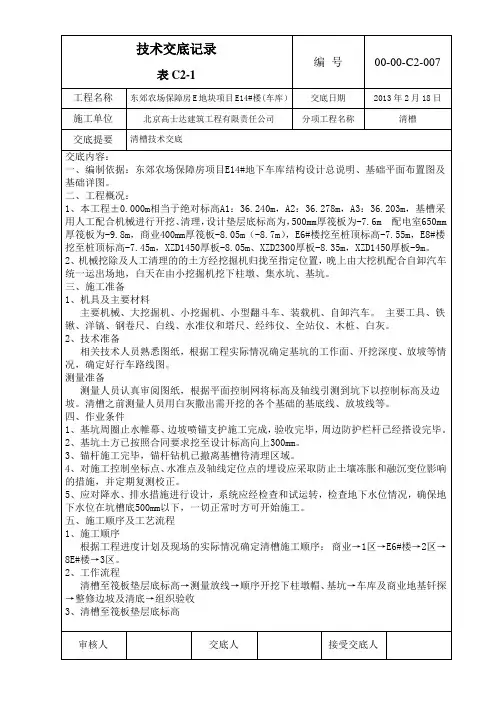

技术交底记录

表C2-1 编 号 00-00-C2-007

工程名称 东郊农场保障房E地块项目E14#楼(车库） 交底日期 2013年2月18日

施工单位 北京高士达建筑工程有限责任公司 分项工程名称 清槽

交底提要 清槽技术交底

交底内容：

一、编制依据：东郊农场保障房项目E14#地下车库结构设计总说明、基础平面布置图及基础详图。

二、工程概况：

1、本工程±0.000m相当于绝对标高A1：36.240m，A2：36.278m，A3：36.203m，基槽采用人工配合机械进行开挖、清理，设计垫层底标高为，500mm厚筏板为-7.6m配电室650mm厚筏板为-9.8m，商业400mm厚筏板-8.05m（-8.7m），E6#楼挖至桩顶标高-7.55m，E8#楼挖至桩顶标高-7.45m，XZD1450厚板-8.05m、XZD2300厚板-8.35m，XZD1450厚板-9m。

2、机械挖除及人工清理的的土方经挖掘机归拢至指定位置，晚上由大挖机配合自卸汽车统一运出场地，白天在由小挖掘机挖下柱墩、集水坑、基坑。

三、施工准备

1、机具及主要材料

主要机械、大挖掘机、小挖掘机、小型翻斗车、装载机、自卸汽车。 主要工具、铁锹、洋镐、钢卷尺、白线、水准仪和塔尺、经纬仪、全站仪、木桩、白灰。

2、技术准备

相关技术人员熟悉图纸，根据工程实际情况确定基坑的工作面、开挖深度、放坡等情况，确定好行车路线图。

测量准备

测量人员认真审阅图纸，根据平面控制网将标高及轴线引测到坑下以控制标高及边坡。清槽之前测量人员用白灰撒出需开挖的各个基础的基底线、放坡线等。

四、作业条件

1、基坑周圈止水帷幕、边坡喷锚支护施工完成，验收完毕，周边防护栏杆已经搭设完毕。

2、基坑土方已按照合同要求挖至设计标高向上300mm。

3、锚杆施工完毕，锚杆钻机已撤离基槽待清理区域。

4、对施工控制坐标点、水准点及轴线定位点的埋设应采取防止土壤冻胀和融沉变位影响的措施，并定期复测校正。

基坑淤泥施工方案

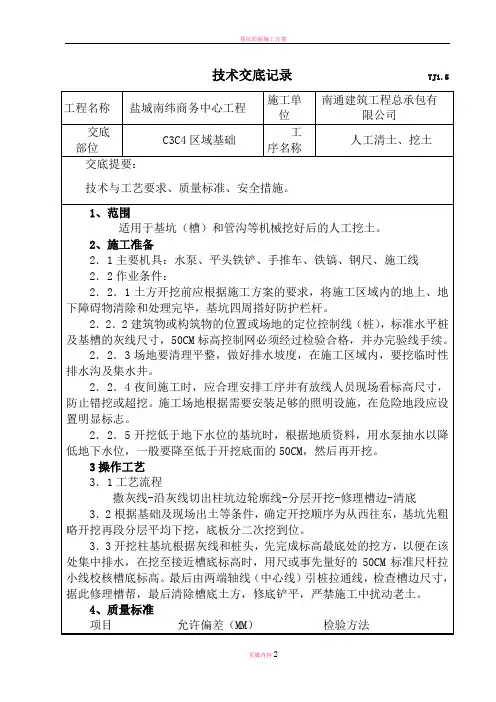

页脚内容2 技术交底记录 TJ1.5

工程名称 盐城南纬商务中心工程 施工单位 南通建筑工程总承包有限公司

交底部位 C3C4区域基础 工序名称 人工清土、挖土

交底提要：

技术与工艺要求、质量标准、安全措施。

1、范围

适用于基坑（槽）和管沟等机械挖好后的人工挖土。

2、施工准备

2．1主要机具：水泵、平头铁铲、手推车、铁镐、钢尺、施工线

2．2作业条件：

2．2．1土方开挖前应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕，基坑四周搭好防护栏杆。

2．2．2建筑物或构筑物的位置或场地的定位控制线（桩），标准水平桩及基槽的灰线尺寸，50CM标高控制网必须经过检验合格，并办完验线手续。

2．2．3场地要清理平整，做好排水坡度，在施工区域内，要挖临时性排水沟及集水井。

2．2．4夜间施工时，应合理安排工序并有放线人员现场看标高尺寸，防止错挖或超挖。施工场地根据需要安装足够的照明设施，在危险地段应设置明显标志。

2．2．5开挖低于地下水位的基坑时，根据地质资料，用水泵抽水以降低地下水位，一般要降至低于开挖底面的50CM，然后再开挖。

3操作工艺

3．1工艺流程

撒灰线-沿灰线切出柱坑边轮廓线-分层开挖-修理槽边-清底

3．2根据基础及现场出土等条件，确定开挖顺序为从西往东，基坑先粗略开挖再段分层平均下挖，底板分二次挖到位。

3．3开挖柱基坑根据灰线和桩头，先完成标高最底处的挖方，以便在该处集中排水，在挖至接近槽底标高时，用尺或事先量好的50CM标准尺杆拉小线校核槽底标高。最后由两端轴线（中心线）引桩拉通线，检查槽边尺寸，据此修理槽帮，最后清除槽底土方，修底铲平，严禁施工中扰动老土。

4、质量标准

项目 允许偏差（MM） 检验方法 基坑淤泥施工方案

页脚内容2 标高 +0，-50 用水准仪检查
