一). 型钢重量表

( 1 ) 计算通式：

名称 单位 计算公式 ( mm )

圆钢 Kg / m 0.00617 × 直径2

方钢 Kg / m 0.00785 × 边宽2

六角钢 Kg / m 0.00680 × 对边距2

扁钢 Kg / m 0.00785 × 边宽 × 厚

等边角钢 Kg / m 0.00795 × 边厚 × ( 2 × 边宽 – 边厚 )

异边角钢 Kg / m 0.00795 × 边厚 × ( 长边宽 × 短边宽 – 边厚 )

工字钢 a型 Kg / m 0.07850 × 腹厚 × [

高 + 3.34 × ( 腿宽 – 腹厚 ) ]

b型 Kg / m 0.07850 × 腹厚 × [ 高 + 2.65 × ( 腿宽 – 腹厚 ) ]

c型 Kg / m 0.07850 × 腹厚 × [ 高 + 2.26 × ( 腿宽 – 腹厚

) ]

槽钢 a型 Kg / m 0.07850 × 腹厚 × [ 高 + 3.26 × ( 腿宽 – 腹厚 ) ]

b型 Kg / m 0.07850 × 腹厚 × [ 高 + 2.44 × ( 腿宽 – 腹厚 ) ]

c型 Kg / m 0.07850 × 腹厚 × [ 高 + 2.24 × ( 腿宽 – 腹厚 ) ]

钢管 Kg / m 0.24660 × 壁厚 × ( 外径 – 壁厚 )

钢板 Kg / m2 0.07850 × 板厚

( 2 ) 圆钢 直径 Ф3 Ф4 Ф5 Ф6 Ф6.5 Ф8 Ф10 Ф12 Ф14 Ф16 Ф18 Ф20 Ф22 Ф25 Ф28 Ф30

Kg/m 0.055 0.099 0.154 0.222 0.260 0.395 0.617 0.888 1.21 1.58 2.00 2.47 2.98 3.85 4.83

5.55

( 3 ) 扭筋

直径 Фt6.5 Фt8.0 Фt10 Фt12 (Ⅰ型 ) Фt12 (Ⅱ型 ) Фt14

Kg/m 0.232 0.355 0.536 0.733 0.768 1.042

( 4 ) 方钢

边长 5 6 6.5 8 10 12 14 16 18 20 22 25 28 30

Kg/m 0.196 0.236 0.332 0.502 0.785 1.13 1.54 2.01 2.54 3.14 3.8 4.91 6.15 7.06

( 5 ) 扁钢

宽度 1 2 3 4 5 6 7 8 9 10 11

10 0.079 0.157 0.236 0.314 0.393 0.471 0.550 0.628 0.707 0.785 0.864 2 20 0.157 0.314 0.471 0.628 0.785 0.942 1.099 1.256 1.413 1.570 1.727

30 0.236 0.471 0.707 0.942 1.178 1.413 1.649 1.884 2.120 2.355 2.591

40 0.314 0.628 0.942 1.256 1.570 1.884 2.198 2.512 2.826 3.140 3.454

50 0.393 0.785 1.178 1.570 1.963 2.355 2.748 3.140 3.533 3.925 4.318

60 0.471 0.942 1.413 1.884 2.355 2.826 3.297 3.768 4.239 4.710 5.181

70 0.550 1.099 1.649 2.198 2.748 3.297 3.847 4.396 4.946 5.495 6.045

80 0.628 1.256 1.884 2.512 3.140 3.768 4.396 5.024 5.652 6.280 6.908

90 0.707 1.413 2.120 2.826 3.533 4.239 4.946 5.652 6.359 7.065 7.772

100 0.785 1.570 2.355 3.140 3.925 4.710 5.495 6.280 7.065 7.850 8.635

( 6 ) 板钢

厚度 重量 厚度 重量 厚度 重量 厚度 重量 厚度 重量 厚度 重量 厚度 重量

1 7.850 1.5 11.78 2.5 19.63 3.8 29.83 6 47.10 11 86.35 16 125.6

1.1 8.635 1.6 12.56 2.8 21.98 4 31.40 7 54.95 12 94.20 17 133.5

1.2 9.420 1.8 14.13 3 23.55 4.5 35.33 8 62.80 13 102.1 18

141.3

1.25 9.813 2 15.70 3.2 25.12 5 39.25 9 70.65 14 109.9 19 149.2

1.4 10.99 2.2 17.27 3.5 27.48 5.5 43.18 10 78.50 15 117.8 20

157.0

( 7 ) 铁皮

号数 普板 锌板 号数 普板 锌板 号数 普板 锌板 号数 普板 锌板

8 4.18 4.270 14 1.89 1.990 20 0.911 1.000 26 0.455 0.552

9 3.80 3.900 15 1.71 1.800 21 0.835 0.930 27 0.416 0.513

10 3.41 3.510 16 1.52 1.610 22 0.758 0.855

28 0.378 0.475

11 3.03 3.130 17 1.36 1.460 23 0.682 0.778 29 0.342 0.437

12 2.65 2.742 18 1.22 1.310 24 0.606 0.700 30 0.304 0.399

13 2.28 2.370 19 1.06 1.155 25 0.530 0.627 31 0.266 0.361

( 8 ) 轧花板

2.5 3 3.5 4 4.5 5 5.5 6 7 8

菱形纹 21.6 25.6 29.5 33.4 37.3 42.3 46.2 50.1 59.0 66.8

扁豆纹 22.6 26.6 30.5 34.4 38.3 42.3 46.2 50.1 58.0 65.8

( 9 ) 等边角钢

钢号 厚 重量 钢号 厚 重量 钢号 厚 重量 钢号 厚 重量 钢号 厚 重量

2 # 3 0.889 5.6 # 8 6.568 8 # 8 9.658 12 # 12 21.70 15 # 19 42.20 3 钢号 厚 重量 钢号 厚 重量 钢号 厚 重量 钢号 厚 重量 钢号 厚 重量

4 1.145

6 # 5 4.57 9 10.70 13 23.40 20 44.30

2.5 # 3 1.124 6 5.42 10 11.874 14 25.10

16 # 10 24.729

4 1.459 8 7.09

9 # 6 8.350 15 26.70 12 29.391

3 # 3 1.373

6.3 # 4 3.907 7 9.565 16 28.40 14 33.987

4 1.786 5 4.822 8 10.946 17 30.30 16 38.518

5 2.18 6 5.721

10 13.476 18 31.63

18 # 12 33.159

3.5 # 4 2.10 8 7.469 11 14.80

12.5 # 8 15.504 14 38.383

5 2.57 10 9.151 12 15.940 10 19.133 15 40.90

3.6 # 3 1.656

6.5 # 6 5.95 13 17.10 12 22.696 16 43.542

4 2.163 7 6.84 14 18.40 14 26.193 17 46.00

5 2.654 8 7.75

10 # 6 9.366

13 # 10 19.86 18 48.634

4 # 3 1.852 9 8.63 7 10.830 11 81.70

20 # 14 42.894

4 2.422 10 9.51 8 12.276 12 27.30 16 48.680

5 2.976

7 # 4 4.372 9 13.70 13 25.40 17 51.50

6 3.52 5 5.397 10 15.120 14 28.80 18 54.401

4.5 # 3 2.088 6 6.406 11 16.50 15 22.00 19 57.20

4 2.736 7 7.398 12 17.898 16 30.90 20 60.056

5 3.369 8 8.373 13 19.20

14 # 10 21.488 22 65.70

6 3.985

7.5 # 5 5.818 14 20.611 12 25.522 24 71.168

5 # 3 2.332 6 6.905 15 22.00 14 29.490 27 79.80

4 3.059 7 7.976 16 23.257 16 33.393

22 # 18 60.00

5 3.770 8 9.030

11 # 7 11.928

15 # 12 27.40 20 66.32

6 4.465 10 11.089 8 13.532 13 29.60 22 72.60

7 5.15 11 12.10 10 16.690 14 31.70 24 78.80

8 5.77 12 13.10 12 19.782 15 33.80 26 84.90

5.6 # 3 2.624

8 # 5 6.211 14 22.809 16 36.40 28 90.97

4 3.446 6 7.376 12 # 10 18.30 17 38.10 23 # 24 82.50

5 4.251 7 8.525 11 20.00 18 40.10

合集下载

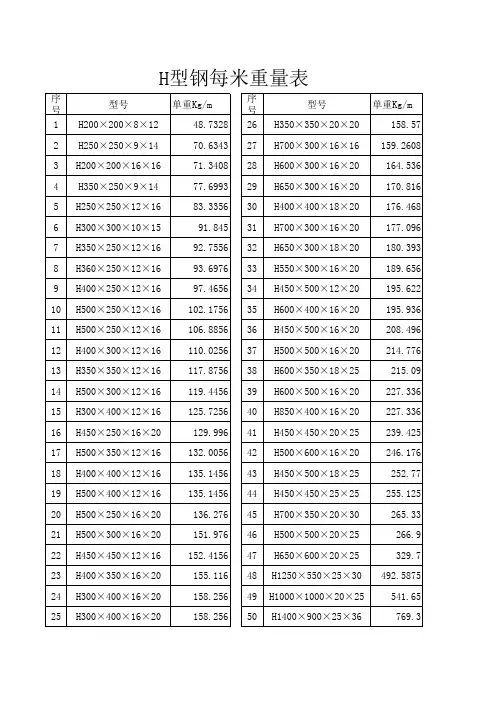

H型钢每米重量表

H型钢每米重量表

序号型号单重Kg/m序号型号单重Kg/m1H200×200×8×1248.732826H350×350×20×20158.572H250×250×9×1470.634327H700×300×16×16159.26083H200×200×16×1671.340828H600×300×16×20164.5364H350×250×9×1477.699329H650×300×16×20170.8165H250×250×12×1683.335630H400×400×18×20176.4686H300×300×10×1591.84531H700×300×16×20177.0967H350×250×12×1692.755632H650×300×18×20180.3938H360×250×12×1693.697633H550×300×16×20189.6569H400×250×12×1697.465634H450×500×12×20195.62210H500×250×12×16102.175635H600×400×16×20195.93611H500×250×12×16106.885636H450×500×16×20208.49612H400×300×12×16110.025637H500×500×16×20214.77613H350×350×12×16117.875638H600×350×18×25215.0914H500×300×12×16119.445639H600×500×16×20227.33615H300×400×12×16125.725640H850×400×16×20227.33616H450×250×16×20129.99641H450×450×20×25239.42517H500×350×12×16132.005642H500×600×16×20246.17618H400×400×12×16135.145643H450×500×18×25252.7719H500×400×12×16135.145644H450×450×25×25255.12520H500×250×16×20136.27645H700×350×20×30265.3321H500×300×16×20151.97646H500×500×20×25266.922H450×450×12×16152.415647H650×600×20×25329.723H400×350×16×20155.11648H1250×550×25×30492.587524H300×400×16×20158.25649H1000×1000×20×25541.6525H300×400×16×20158.25650H1400×900×25×36769.3H型钢每米重量表

常用型钢单位重量表

常用型钢单位重量表

材料名称规格型号单位重量（kg/m)材料名称规格型号单位重量（kg/m)圆钢（螺纹钢）10mm0.617方钢10mm0.785圆钢（螺纹钢）12mm0.888方钢12mm1.130圆钢（螺纹钢）14mm1.210方钢14mm1.540圆钢（螺纹钢）16mm1.580方钢16mm2.010圆钢（螺纹钢）18mm2.000方钢18mm2.540圆钢（螺纹钢）20mm2.470方钢20mm2.140圆钢（螺纹钢）22mm2.980方钢22mm3.800圆钢（螺纹钢）25mm3.850方钢25mm4.910圆钢（螺纹钢）28mm4.830方钢28mm圆钢（螺纹钢）30mm5.550方钢30mm圆钢（螺纹钢）32mm6.310方钢32mm圆钢（螺纹钢）34mm7.130方钢34mm圆钢（螺纹钢）36mm7.990方钢36mm圆钢（螺纹钢）38mm8.900方钢38mm11.240圆钢（螺纹钢）40mm9.870方钢40mm12.560圆钢（螺纹钢）42mm10.870方钢42mm圆钢（螺纹钢）45mm12.480方钢45mm15.900圆钢（螺纹钢）50mm15.420方钢50mm19.630圆钢（螺纹钢）55mm18.650方钢55mm23.750圆钢（螺纹钢）60mm22.190方钢60mm28.260圆钢（螺纹钢）65mm26.050方钢65mm圆钢（螺纹钢）70mm30.210方钢70mm38.470圆钢（螺纹钢）75mm34.680方钢75mm圆钢（螺纹钢）80mm39.460方钢80mm50.240圆钢（螺纹钢）85mm44.550圆钢（螺纹钢）90mm49.940盘条5mm0.2219圆钢（螺纹钢）95mm55.640盘条6.5mm0.2650圆钢（螺纹钢）100mm61.650盘条8mm0.3946圆钢（螺纹钢）110mm74.600盘条9mm0.4994圆钢（螺纹钢）120mm88.780盘条10mm0.6170圆钢（螺纹钢）130mm104.200圆钢（螺纹钢）140mm120.840圆钢（螺纹钢）150mm138.720圆钢（螺纹钢）160mm157.830圆钢（螺纹钢）200mm246.620线材3160元ø12-14mm3180ø16-25mm3150ø28-32mm3130ø28-32mm中9M的3290运费15元/吨

H型钢重量表

H型钢重量表

H型钢产品规格型号截面尺寸mm理论重量型号截面尺寸mm

高度×宽度H×Bkg/m高度×宽度H×B

1100*100100*10017.234100*50100*50

2125*125125*12523.835126*60125*60

3150*150150*15031.936150*75150*75

4175*175175*17540.337175*90175*90

5200*20050.538198*99

6#200*20456.739200*100

7250*25072.440248*124

8#250*25582.241250*125

9#294*3028542298*149

10300*30094.543300*150

11300*30510644346*174

12#344*34811545350*175

13350*35013746#400*150#400*150

14#388*40214147396*199

15#394*39814748400*200

16400*40017249#450*150#450*150

17#400*40819750446*199

18#414*40523351450*200

19#428*40728452#500*150#500*150

20*458*41741553496*199

21*498*43260554500*200

22150*100148*10021.455#506*201

23200*150194*15031.256596*199

24250*175244*17544.157600*200

25300*200294*20057.358#606*201

26350*250340*25079.759#692*300

27400*300390*30010760700*300

28450*300440*30012461792*300

29482*30011562800*300

30488*30012963*890*299

常用H型钢的规格型号及理论重量表

常用H型钢的规格型号及理论重量表

常用H型钢的规格型号及理论重量表

H型钢100（H）*100（B）*6（t1）*8（t2）是指高度为100mm，宽度为100mm，腹板厚度为6mm，翼缘厚度为8mm的H型钢。

类别 规格尺寸（mm） 截面面积（cm²） 理论重量（kg/m）

HW（宽翼缘H型钢） 100*100*6*8 21.58 16.9

125*125*6.5*9 30.00 23.6

150*150*7*10 39.64 31.1

175*175*7.5*11 51.42 40.4

200*200*8*12 63.53 49.9

250*250*9*14 91.43 71.8

300*300*10*15 118.5 93.0

350*350*12*19 171.9 135

400*400*13*21 218.7 172

HM（中翼缘H型钢） 150*100*6*9 26.34 20.7

200*150*6*9 38.10 29.9

250*175*7*11 55.49 43.6

300*200*8*12 71.05 55.8

350*250*9*14 99.53 78.1

400*300*10*16 133.3 105

450*300*11*18 153.9 121

500*300*11*18 159.2 125 类别 规格尺寸（mm） 截面面积（cm²） 理论重量（kg/m）

HM（中翼缘H型钢） 550*300*11*18 166.0 130

600*300*12*20 187.2 147

HN（窄翼缘H型钢） 100*50*5*7 11.84 9.30

125*60*6*8 16.68 13.1

150*75*5*7 17.84 14.0

175*90*5*8 22.89 18.0

200*100*5.5*8 26.66 20.9

250*125*6*9 36.96 29.0

300*150*6.5*9 46.78 36.7
