触摸按键方案

随着科技的不断进步，触摸技术在日常生活中得到了广泛应用。触摸按键方案则是其中的一项重要内容，它在各种设备和产品中起到了关键的作用。本文将从触摸按键方案的概述、应用领域、技术原理以及未来发展趋势等方面展开探讨。

概述

触摸按键方案是一种利用电容感应或者电阻感应技术，通过触摸来实现控制的输入方式。相比于传统的机械按键，触摸按键方案具有更加灵敏、耐用、美观等优势，因此被广泛用于各种设备和产品中。

应用领域

触摸按键方案的应用领域极其广泛，下面我们将重点介绍几个典型的应用场景。

1. 智能手机：在智能手机中，触摸按键方案被广泛应用于屏幕上的虚拟按键，用户可以通过触摸屏幕来实现各种操作，如拨号、发送消息、浏览网页等。

2. 平板电脑：在平板电脑中，触摸按键方案被用于整个屏幕，用户可以通过触摸屏幕来完成多点触控、书写、画图等操作，提供更加直观、方便的交互方式。 3. 汽车导航系统：在汽车导航系统中，触摸按键方案被应用于中控屏幕，司机和乘客可以通过触摸屏幕来选择目的地、调整音量、控制车内空调等，提供更加便捷的操作体验。

技术原理

触摸按键方案的实现离不开先进的感应技术，下面我们将介绍几种常见的触摸按键技术原理。

1. 电容感应技术：电容感应技术是一种利用电容变化来实现触摸检测的技术。在触摸屏或按键表面涂覆一层导电薄膜，当手指触摸到导电薄膜时，会改变电容量，触摸按键系统可以通过感应电路来检测这种电容变化，并进行相应的操作。

2. 电阻感应技术：电阻感应技术是一种利用电阻变化来实现触摸检测的技术。在触摸屏或按键表面涂覆一层导电层和一层压敏层，当手指触摸到触摸屏时，会使导电层和压敏层接触，形成电阻变化，触摸按键系统可以通过电路来检测这种电阻变化，从而实现触摸检测。

未来发展趋势

随着科技的不断进步，触摸按键方案也在不断演进和升级。以下是触摸按键方案未来的发展趋势。

1. 多点触控：未来触摸按键方案将更加注重多点触控的支持，使用户能够更加灵活地进行操作，提供更加丰富的交互方式。

2. 弹性触控：弹性触控技术可以根据手指的压力变化来实现不同的操作，未来的触摸按键方案将更加关注手势和力度的感知。 3. 智能感应：未来触摸按键方案还将加强与智能化的结合，利用人工智能和机器学习等技术，通过对用户习惯进行分析和学习，提供更加智能化的触摸操作体验。

结论

触摸按键方案是一种重要的控制输入方式，它已经广泛应用于各种设备和产品中，并且在未来有着更加广阔的发展前景。随着技术的不断进步，我们可以期待触摸按键方案在交互体验和用户操作上带来更多的创新和便利。

以上是关于触摸按键方案的论述，介绍了其概述、应用领域、技术原理以及未来发展趋势等内容。相信通过本文的阅读，读者对触摸按键方案有了更深入的了解。

合集下载

单片机实现触摸按键

单片机实现触摸按键

感应按键电路分析

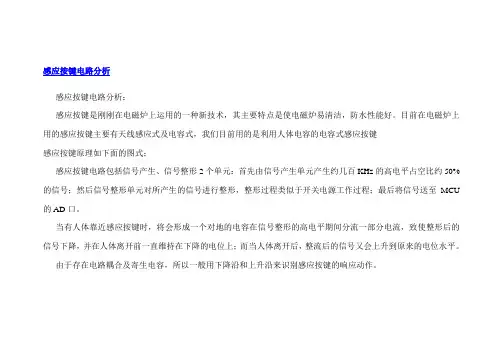

感应按键电路分析：

感应按键是刚刚在电磁炉上运用的一种新技术，其主要特点是使电磁炉易清洁，防水性能好。目前在电磁炉上用的感应按键主要有天线感应式及电容式，我们目前用的是利用人体电容的电容式感应按键

感应按键原理如下面的图式；

感应按键电路包括信号产生、信号整形2个单元：首先由信号产生单元产生约几百KHz的高电平占空比约50%的信号；然后信号整形单元对所产生的信号进行整形，整形过程类似于开关电源工作过程；最后将信号送至MCU的AD口。

当有人体靠近感应按键时，将会形成一个对地的电容在信号整形的高电平期间分流一部分电流，致使整形后的信号下降，并在人体离开前一直维持在下降的电位上；而当人体离开后，整流后的信号又会上升到原来的电位水平。

由于存在电路耦合及寄生电容，所以一般用下降沿和上升沿来识别感应按键的响应动作。 ***************************************************************************************************

***************************************************************************************************

***************************************************************************************************

***************************************************************************************************

***************************************************************************************************

浅谈电容触摸技术的各类解决方案

浅谈电容触摸技术的各类解决方案

浅谈电容触摸技术的各类解决方案

摘要：各类家电的操作器普遍采用触摸按键的方式对设备进行控制，在抗干扰以及响应速度上有不错的表现，结构上不易损坏，而且也有整体性的外观亮点。其中电容式触摸按键响应快被广泛使用，本文针对电容触摸方式探讨了各公司提出和设计的电容触摸按键解决方案以及设计所需注意事项。

关键词：电容；触摸按键；

Brief discussion on various solutions of capacitive touch

technology

（TCL Air Conditioner （ZhongShan）Co.,Ltd, 528400）

Abstract: The operators of all kinds of household appliances generally use

touch keys to control the equipment, in the anti-interference and response speed

has a good performance, the structure is not easy to damage, but also has the

overall appearance of bright spots. Capacitive touch key response is widely used.

This paper discusses the capacitive touch key solutions proposed and designed by

various companies and the matters needing attention in design.

Key words: capacitance; Touch key;

引言

电容传感器可以解决许多不同类型的传感和测量问题。它们能够被集成到一个印刷电路板或一个微芯片中，并且具有非常优秀的精确性，对温度良好的稳定性，以及很少的耗电量。利用电容传感技术实现的按键系统，因为电容传感器结构简单，具有高可靠性和低能耗性，不受温度、湿度、或机械偏差的影响，相对于传统机械按键和其他的触摸按键实现方案具有极大的优势，而被越来越广泛的应用到家电、消耗电子、访问控制等领域，基本上可以替代软薄膜开关和硬固体开关。基于对电容触摸按键的广泛需求，各大电子厂商都推出了形式多样的电容触控解决方案及其传感产品。各大厂商的解决方案中运用的检测原理不同，各有优势和缺点，采样检测硬件和软件集成于厂商设计的芯片当中与主芯片通信实现按键触摸功能，这种设计便于简单场景的使用，但对于复杂环境来说缺少灵活性，开发人员无法了解程序内部运作方式，在实际开发过程中可能会留下隐患，因此也有一些简单软件算法控制和采样的解决方案。

电容式触摸按键的按键扩展方法

电容式触摸按键的按键扩展方法

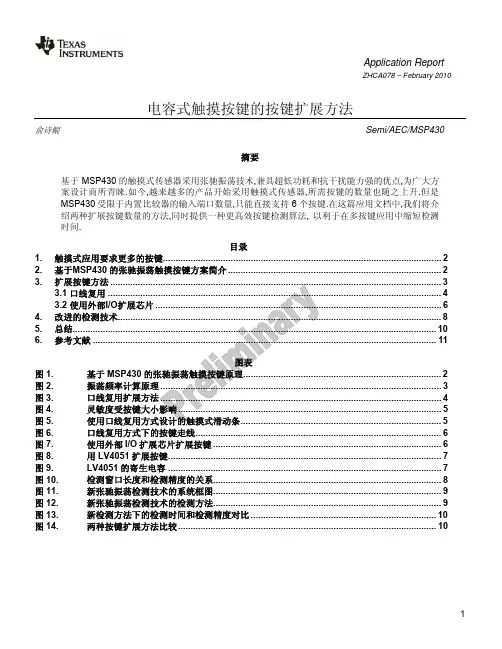

Application Report ZHCA078 – February 2010

1 电容式触摸按键的按键扩展方法

俞诗鲲 Semi/AEC/MSP430 摘要

基于MSP430的触摸式传感器采用张驰振荡技术,兼具超低功耗和抗干扰能力强的优点,为广大方案设计商所青睐.如今,越来越多的产品开始采用触摸式传感器,所需按键的数量也随之上升.但是MSP430受限于内置比较器的输入端口数量,只能直接支持6个按键.在这篇应用文档中,我们将介绍两种扩展按键数量的方法,同时提供一种更高效按键检测算法, 以利于在多按键应用中缩短检测时间. 目录 1. 触摸式应用要求更多的按键...............................................................................................................2 2. 基于MSP430的张驰振荡触摸按键方案简介.....................................................................................2 3. 扩展按键方法....................................................................................................................................3 3.1 口线复用.....................................................................................................................................4 3.2 使用外部I/O扩展芯片..................................................................................................................6 4. 改进的检测技术.................................................................................................................................8 5. 总结.................................................................................................................................................10 6. 参考文献.........................................................................................................................................11 图表 图1. 基于MSP430的张驰振荡触摸按键原理...............................................................................2 图2. 振荡频率计算原理................................................................................................................3 图3. 口线复用扩展方法................................................................................................................4 图4. 灵敏度受按键大小影响.........................................................................................................5 图5. 使用口线复用方式设计的触摸式滑动条................................................................................5 图6. 口线复用方式下的按键走线..................................................................................................6 图7. 使用外部I/O扩展芯片扩展按键...........................................................................................6 图8. 用LV4051扩展按键.............................................................................................................7 图9. LV4051的寄生电容.............................................................................................................7 图10. 检测窗口长度和检测精度的关系...........................................................................................8 图11. 新张驰振荡检测技术的系统框图...........................................................................................9 图12. 新张驰振荡检测技术的检测方法...........................................................................................9 图13. 新检测方法下的检测时间和检测精度对比..........................................................................10 图14. 两种按键扩展方法比较.......................................................................................................10

触摸按键-eTouch

触摸按键-eTouch

eTouch触摸按键

方案图

1. 单按键电荷放大

器

方案一功能实

现：

1. 力度控制

2. 快速双击控制

方案二功能现：

1. 力度控制

2. 静态力度控制

触摸按键是按键产品下属的一款分类产品，它其实相当于是一种电子开关，只要轻轻的按下按键就可以是开关接通，松开时是开关就断开连接，实现原理主要是通过触摸按键内部的金属弹片受力弹动来实现接通和断开。由贝辛电子科技提供。

eTouch触摸／力度按键的优势： 1.实现力度控制，可识别用户不同力度的大小。 2.轻松实现滑动触控，无需PCB板多余的触摸滑条。 3.结构简单，只需轻松贴合eTouch压电膜即可实现。 4.价格低廉，整体解决方案的价格全球最低。 5.提供软件配套，以与多家游戏、应用程序开发商合作。

2. 多按键电荷放大器 ——

将单按键方案并联即可。

功能实现：

1. 力度控制

2. 矢量滑动控制

3. 快速双击控制

＊

＊

＊

其他说明：

1. 分析模拟信号建议采用

STC 12C5A60S2型单片

机；

2. 将传感器与人体接触一

面作为接地面，可滤除人体电磁干扰；

3. 100M电阻会提高性能，但会增加成本；

4. TLC2252有两个通道，如果采用多按键的方案，建议使用四通道的TLC2254运放。

eTouch压电薄膜作为触摸按键，可以实现滑动、力度控制。

1. 滑动／旋转

控制：触摸方向

输出

键1时间

键2时间触摸方

向

2. 力度控制：

压力输

出

大力

压力

时间

差

键3

时间
