吸附式干燥机的结构和原理

吸附式干燥机工作原理

吸附式干燥机是一种常用于化工、制药、食品等行业的设备，它主要通过吸附材料吸附空气中的水分，实现对物料的干燥。那么，它的工作原理是怎样的呢？

我们需要了解吸附材料。吸附材料是一种具有高效吸附性能的物质，它能够吸附并固定在其表面的分子。常用的吸附材料有活性炭、分子筛、硅胶等。

吸附式干燥机的工作原理就是利用吸附材料的吸附性能，将空气中的水分吸附到吸附材料表面，从而使物料达到干燥的目的。具体来说，它的工作流程如下：

将待干燥的物料放入干燥机中，并启动设备。设备中有两个吸附塔，一个处于吸附状态，另一个处于脱附状态。空气从进风口进入干燥机，经过预处理后进入吸附塔。

在吸附塔中，空气经过吸附材料层，水分被吸附到吸附材料表面。干燥后的空气从出风口排出，进入脱附塔。

在脱附塔中，利用加热器将吸附材料表面的水分加热蒸发，形成水蒸气。水蒸气和空气一起排出脱附塔，经过冷却器冷却，再经过冷凝器凝结成水，最后由排水管排出。

脱附后的吸附材料恢复了吸附能力，可以继续进行下一轮吸附。当吸附塔的吸附材料饱和时，需要将其更换或进行再生。

总的来说，吸附式干燥机利用吸附材料的吸附性能，将空气中的水分吸附到吸附材料表面，从而实现物料的干燥。其工作流程简单、可靠，并且具有高效节能的特点，因此在工业生产中得到了广泛应用。

无热式吸附式干燥机工作原理

今天咱来唠唠无热式吸附式干燥机的工作原理，这玩意儿可有点意思呢。

咱先得知道这干燥机是干啥的呀，简单来说，就是把空气里的水分去掉，让空气变得干干的。那无热式吸附式干燥机就像是一个超级厉害的空气“除湿小卫士”。

它里面有两个特别重要的东西，叫吸附剂。这吸附剂就像是一个个超级小海绵，不过它们吸的不是水，而是空气中的水汽。常见的吸附剂有氧化铝这些，它们的表面有好多小孔隙，就等着水汽分子往里面钻呢。

当潮湿的空气进入干燥机的时候，就像是一群小水汽分子拉着手，欢天喜地地跑进来了。这时候，吸附剂就开始大展身手啦。水汽分子一碰到吸附剂，就被那些小孔隙给抓住了，就像小虫子掉进了蜘蛛网，想跑都跑不掉。而空气里的其他成分呢，就像是一群旁观者，它们可以自由地通过吸附剂，继续往前走。这样，从干燥机出来的空气就变得干燥多了。

但是呢，这吸附剂也不能一直吸呀，它总有吸饱的时候。这就像小海绵吸满了水，就再也吸不进去了。当吸附剂吸饱了水汽之后，它就需要“休息”一下，把水汽给放出来。这个时候呢，干燥机就会切换工作模式啦。原本在吸附水汽的吸附剂开始进行再生过程。

怎么再生呢？这就像是给吸附剂做个小清洁。它会把已经吸附的水汽给排出去。这时候就不需要额外的热量来帮忙，这就是无热式的妙处啦。它利用一小部分干燥后的空气，把这部分空气减压，让它的压力降低。压力一降低，这部分空气就像突然变得很“膨胀”，它就有能力把吸附剂里的水汽给带出来了。就好像是一个大力士，把吸附在吸附剂上的水汽给硬生生拽走了。

然后呢，带着水汽的这部分空气就被排到外面去了，而吸附剂呢，又变得干干净净，可以重新开始吸附水汽了。整个过程就像是一场接力赛，这边吸附剂在吸附水汽，那边吸附剂在再生，交替进行，这样就能持续不断地把潮湿空气变成干燥空气啦。 你看啊，无热式吸附式干燥机就这么神奇地工作着。它就像一个勤劳的小工匠，默默地在那里把空气变得干燥又清爽。在很多地方都能看到它的身影呢。比如说一些对空气湿度要求很高的工厂里，要是没有它把空气干燥好，那些精密的仪器可能就会受潮坏掉啦。还有在一些压缩空气的系统里，它也起着至关重要的作用。它就像一个忠诚的小卫士，守护着空气的干燥，让整个系统都能正常运转。

.

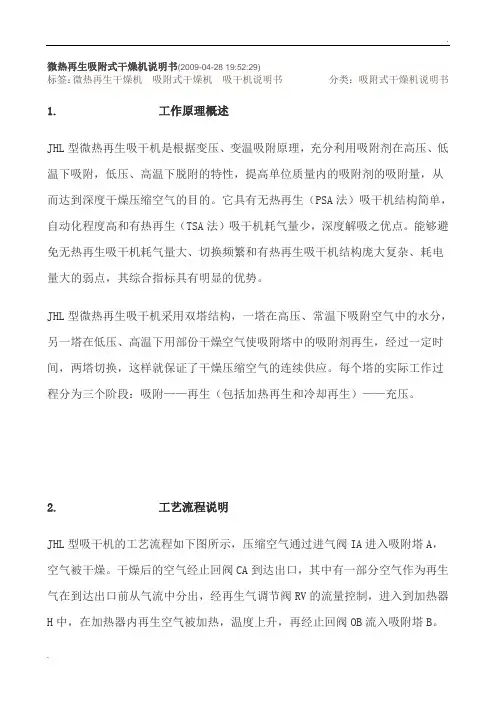

. 微热再生吸附式干燥机说明书(2009-04-28 19:52:29)

标签：微热再生干燥机 吸附式干燥机 吸干机说明书 分类：吸附式干燥机说明书

1. 工作原理概述

JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。

JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。

2. 工艺流程说明

JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。.

. 吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB和消声器MF排空，此为加热再生阶段。随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。根据设定的循环周期，确定再生气流的吹扫时间。这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。半个循环周期后，进气阀IA关闭，同时进气阀IB打开。考虑到阀的动作时间，6秒后生再生阀RA再打开。现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。吸附塔B工作半个周期后重新回到再生状态，这段时间为一个循环周期。

微热再生吸附式干燥机的工作原理

咱们先得知道这干燥机是干啥的呀。简单说呢，就是把空气里的水分去掉，让空气变得干干的。就像你不希望自己的衣服湿漉漉的，机器也不希望空气湿漉漉的，干的空气在好多工业生产或者设备运行里可太重要啦。

那微热再生吸附式干燥机是怎么把水分去掉的呢？这里面有个关键的东西叫吸附剂。想象一下，吸附剂就像一个个小小的海绵宝宝，不过它们吸的不是水洼里的水，而是空气里的水分子。这些吸附剂在干燥机里有两个塔，就像两个小房子一样。

当潮湿的空气进来的时候呢，它就会先跑到其中一个塔里。这个塔里满满的都是吸附剂，潮湿的空气一进去，就像一群小水滴闯进了海绵宝宝的聚会。吸附剂可热情啦，一下子就把水分子都拉到自己身边，紧紧抱住。这时候呢，从这个塔里出来的空气就变得干干的啦，就像刚从烘干机里出来的毛巾一样。

但是呢，吸附剂也不能一直这么吸呀，它总有吸饱的时候。这时候就该再生这个过程出场啦。再生就像是给吸附剂做个小清洁，让它能重新开始工作。这个时候呢，会有一股稍微有点热的气体进到这个已经吸饱了水的塔里。这股热气体就像一个小暖炉，它让吸附剂觉得有点热乎啦，然后吸附剂就会松开那些水分子。那些水分子呢，就跟着这股热气体一起被带走啦。就像你在太阳下晒被子，被子里的潮气被晒没了一样的道理。

然后呢，这个经过再生的塔就又可以准备好迎接下一波潮湿的空气啦。两个塔呢，就这么交替着工作。一个在吸附水分的时候，另一个就在进行再生。这样就可以持续不断地让空气变得干燥。

你可能会想，为啥要叫微热再生呢？这是因为这个用来再生的热气体呀，温度不需要特别高。不需要像大火烤东西那样的高温。这个微热就足够让吸附剂把水分子放走啦。这样既节约了能量，又能很好地完成让吸附剂重新工作的任务。

这微热再生吸附式干燥机在很多地方都特别有用。比如说在一些对空气湿度要求很高的电子厂。要是空气太湿，那些精密的电子元件可就不高兴啦，可能会受潮坏掉。有了这个干燥机，就能给电子元件们提供一个干爽的环境，就像给它们穿上了一层防潮的小衣服。
