风机吊装方案

大唐广元芳地坪风电场30MW工程

主 体 Ⅰ 标 段

合同编号：CDT-GYFD/C-002

风机吊装施工方案

广西水电工程局四川广元芳地坪风电场主体I标工程经理部

2014年1月

批准：

审核：

校核：

编写：

目 录

第一章 工程概述及工作范围 ................................................................................................ 1

1.1 工程简况 .................................................................................................................... 1

1.2 工作内容和工作范围 ................................................................................................ 1

1.3 风力发电机组主要技术参数 .................................................................................... 1

1.4 塔筒等部件主要技术参数 ........................................................................................ 3

1.5 编制说明及依据 ........................................................................................................ 4

第二章 施工组织机构 ............................................................................................................ 6

风机吊装方案

风机吊装方案

一、前期准备工作

1.了解工地情况：通过调查、勘测和实地考察等手段，对工地的环境、地形、交通情况等进行了解，确定施工所需的具体条件，如吊装高度、周边环境状况等。

2.评估风机的重量和尺寸：风机的重量和尺寸对吊装方案的制定有着重要影响，需要准确测量和评估风机的具体参数，以确定合理的吊装方案。

3.制定吊装方案：根据风机的重量、尺寸以及工地的实际条件，综合考虑吊装设备和资源的可行性，制定出科学、合理的吊装方案。

二、吊装设备的选择

1.起重机选择：根据风机的重量和高度，选择适当的起重机进行吊装。可以考虑使用车载起重机、履带起重机或塔式起重机等。

2.吊具选择：根据风机的尺寸和形状，选择合适的吊具进行吊装。常用的吊具有钢丝绳、吊带和吊钩等。根据实际情况，可以选择单点吊装或多点吊装。

三、施工方案

1.制定施工方案：根据风机的具体情况，制定出吊装的具体步骤和操作流程，包括吊装前的准备工作、吊装过程中的注意事项和安全措施等。

2.安全措施：在吊装过程中，需要严格按照相关安全规范和操作规程进行操作，保证吊装的安全性。同时，还要根据实际情况设置安全警示标志，确保施工现场的安全。

3.配合协调：在吊装过程中，需要与其他工种进行紧密配合，如钢结构、设备安装等，确保施工的协同进行。

四、吊装过程

1.准备工作：按照施工方案进行吊装设备的安装和调试，确保吊装设备的正常运行。同时，还需做好现场的防护措施，确保施工人员的安全。

2.风机吊装：根据施工方案，进行风机的吊装，保持稳定和平衡，确保吊装过程的安全性。

3.检查验收：吊装完成后，进行风机的检查验收。检查风机的各项指标和安装情况，确保吊装质量和效果。

五、安全措施

1.施工人员需要严格按照相关规范和操作规程进行操作，加强安全意识，确保施工过程的安全。

2.在施工现场设置安全警示标志，如安全带、防护网等，提醒施工人员注意安全。

3.进行安全培训，提高施工人员的安全意识和应急处置能力。

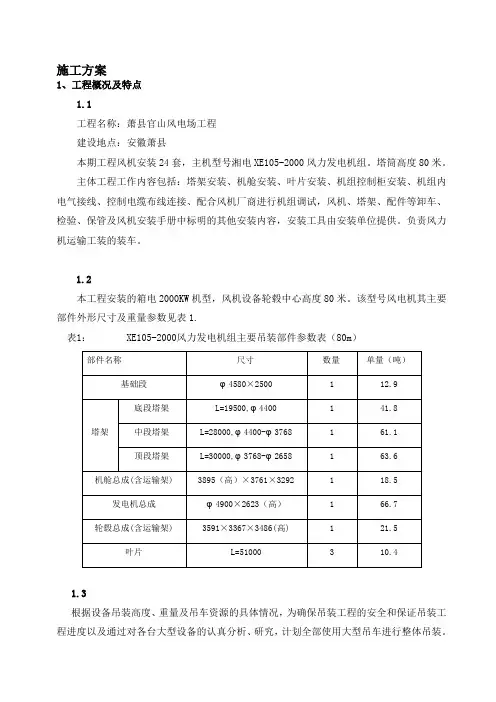

施工方案1、工程概况及特点

1.1

工程名称：萧县官山风电场工程

建设地点：安徽萧县

本期工程风机安装24套，主机型号湘电XE105-2000风力发电机组。塔筒高度80米。

主体工程工作内容包括：塔架安装、机舱安装、叶片安装、机组控制柜安装、机组内电气接线、控制电缆布线连接、配合风机厂商进行机组调试，风机、塔架、配件等卸车、检验、保管及风机安装手册中标明的其他安装内容，安装工具由安装单位提供。负责风力机运输工装的装车。

1.2

本工程安装的箱电2000KW机型，风机设备轮毂中心高度80米。该型号风电机其主要部件外形尺寸及重量参数见表1.

表1： XE105-2000风力发电机组主要吊装部件参数表（80m）

部件名称 尺寸 数量 单量（吨）

基础段 φ4580×2500 1 12.9

塔架 底段塔架 L=19500,φ4400 1 41.8

中段塔架 L=28000,φ4400-φ3768 1 61.1

顶段塔架 L=30000,φ3768-φ2658 1 63.6

机舱总成(含运输架) 3895（高）×3761×3292 1 18.5

发电机总成 φ4900×2623（高） 1 66.7

轮毂总成(含运输架) 3591×3367×3486(高) 1 21.5

叶片 L=51000 3 10.4

1.3

根据设备吊装高度、重量及吊车资源的具体情况，为确保吊装工程的安全和保证吊装工程进度以及通过对各台大型设备的认真分析、研究，计划全部使用大型吊车进行整体吊装。 主吊车及其工况选择：

主吊车选用中联重科350吨履带吊（风机专用工况），用来提升风机的所有部件。选择吊车的参数是安装风机最重部件、起升高度和吊车的臂长。

风机部件吊装最重，高度最高部件：发电机，吊装重量66.7t（含吊钩、吊索具重量）

吊车的臂长：从风机基础的中心点到吊车回转中心点的距离，约为13米。从基础平面到机舱的顶端的高度约82米。依据这两个参数及吊装机械的性能参数，中联重科350吨履带吊组固定副臂风机专用工况，选用84米主臂和7米固定副臂。

1. 编制依据

成都风机设备有限公司风机图纸、资料；

电力建设安全工作规程；

起重运输机械性能图册 陕西建工安装集团有限公司编制；

起重技术。

2. 作业项目概况及工作量

作业概况：单机起吊就位。

工作量：

两台引风机电机及风机本体拆除更换。

3.作业必备条件（施工人员配备及资格要求；机具、工具、仪器、仪表配备；设备、材料、力能供应；施工场地，环境要求；上道工序确认要求等。）

施工人员配备及资格要求

工种 数量 备注

起重工 1人 持证上岗

焊工 2人 持证上岗

钳工 6人

吊车司机 2人 持证上岗

工器具配备计划

名称 规格 数量 备注

汽车吊车 50t 1台

钢丝绳 φ32×20m 2根

钢丝绳 φ21×24m 2根

带子绳 若干根

卡环 10t 4只

卡环 5t 4只

倒链 5t 2个

施工场地，环境要求

施工场地应平整、坚实，不应有阻碍吊装和拖运的设备及杂物存在。

4.作业顺序、方法及要求

作业流程图

作业内容及方法。

1、风机本体由50t汽车吊、35吨平板车运至吊装现场。

2、50t汽车吊就位在风机右侧大约4米处，用两根φ32×20m的钢丝绳捆绑吊装。

3、用50t大钩起吊就位至风机底座台版上，并对好相应的地脚螺栓。

5.作业的安全要求及措施

作业安全技术措施

施工前进行安全技术交底，施工人员必须做到四个明确，即工作任务明确、施工方法明确、吊装物体重量明确、安全注意事项明确。

对参加施工的各工器具均应进行严格检验，合格方可使用，决不可带“病”工作。

吊装钢丝绳在吊装使用时，严禁打结、叠压和扭曲。

钢丝绳与钢梁棱角处必须加垫软物或半圆管。

起重工、吊车司机必须取得特殊工种合格证，持证上岗。

起重指挥人员要由持证且有经验的起重人员担任，且站立在汽车吊车司机视线较好的地方，指挥信号为口哨。
