立式泵安装要求及注意事项

立式油泵安装标准流程

立式油泵安装标准流程分为以下几个步骤：

1.准备工作

在开始安装立式油泵之前，首先要确保安装现场的清洁和整齐，清理地面上的杂物，以免在安装过程中产生安全隐患。同时，检查安装设备的完整性，确保所有零部件无损坏。

2.基础验收

安装前，应对安装基础进行验收。基础应平整、坚固，承载能力足够。如有不合格之处，应及时进行整改。验收合格后，方可进行下一步操作。

3.泵体安装

将立式油泵的泵体置于基础上，确保泵体平稳，并与基础平面保持垂直。接着，调整泵体位置，使其中心线与进出管道中心线对齐。最后，紧固泵体与基础之间的连接螺栓，但要注意不要过度紧固，以免损坏泵体。

4.电机安装

将电机置于泵体上方，按照设计要求调整电机的位置，使其与泵体、传动装置对齐。然后，紧固电机与泵体、传动装置之间的连接螺栓。同样要注意不要过度紧固。

5.传动装置安装

传动装置主要包括减速器、联轴器等。在安装时，要确保各部件

齐全，无损坏。将传动装置与电机、泵体连接，调整至合适的位置，紧固连接螺栓。

6.进出管道安装

根据设计图纸，安装进出管道。确保管道连接牢固，密封可靠。在安装过程中，要避免管道变形，以免影响泵的正常运行。

7.安全防护装置安装

根据国家相关法律法规和标准，安装安全防护装置，如防护罩、限位开关等。确保安全防护装置功能正常，安装牢固。

8.电气系统安装

按照设计要求，安装电气系统，包括电缆、开关、保护装置等。检查电气系统是否符合国家相关规定，接线正确，无遗漏。

9.泵的调试

在完成所有安装工作后，进行泵的调试。首先，进行空载运行，检查泵的运行平稳性、噪音、温度等。若无异常，进行负载运行，检查泵的性能是否达到设计要求。

10.泵的试运行

泵的试运行主要包括流量、压力、运行稳定性等方面的测试。试运行过程中，要密切关注泵的各项性能指标，如发现异常，及时调整。

11.竣工验收

泵试运行合格后，进行竣工验收。验收内容包括泵的性能、安装质量、安全防护装置等。验收合格后，方可投入使用。

/

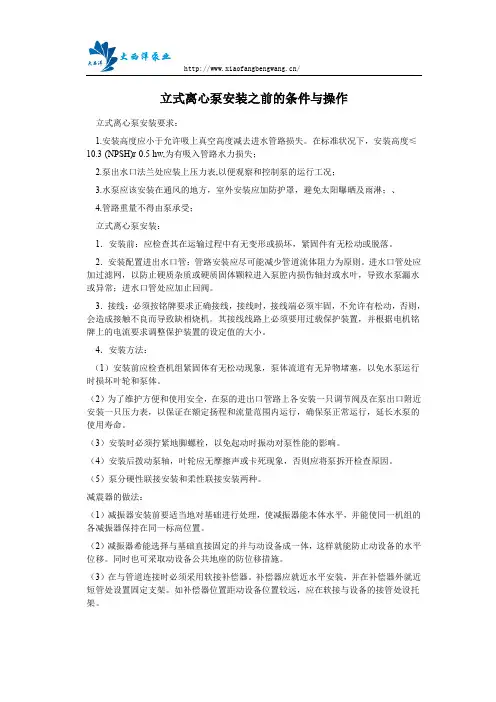

立式离心泵安装之前的条件与操作

立式离心泵安装要求：

1.安装高度应小于允许吸上真空高度减去进水管路损失。在标准状况下，安装高度≤10.3-(NPSH)r-0.5-hw,为有吸入管路水力损失；

2.泵出水口法兰处应装上压力表,以便观察和控制泵的运行工况；

3.水泵应该安装在通风的地方，室外安装应加防护罩，避免太阳曝晒及雨淋；、

4.管路重量不得由泵承受；

立式离心泵安装：

1．安装前：应检查其在运输过程中有无变形或损坏，紧固件有无松动或脱落。

2．安装配置进出水口管：管路安装应尽可能减少管道流体阻力为原则。进水口管处应加过滤网，以防止硬质杂质或硬质固体颗粒进入泵腔内损伤轴封或水叶，导致水泵漏水或异常；进水口管处应加止回阀。

3．接线：必须按铭牌要求正确接线，接线时，接线端必须牢固，不允许有松动，否则，会造成接触不良而导致缺相烧机。其接线线路上必须要用过载保护装置，并根据电机铭牌上的电流要求调整保护装置的设定值的大小。

4．安装方法：

（1）安装前应检查机组紧固体有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。

（2）为了维护方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，延长水泵的使用寿命。

（3）安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。

（4）安装后拨动泵轴，叶轮应无摩擦声或卡死现象，否则应将泵拆开检查原因。

（5）泵分硬性联接安装和柔性联接安装两种。

减震器的做法：

（1）减振器安装前要适当地对基础进行处理，使减振器能本体水平，并能使同一机组的各减振器保持在同一标高位置。

（2）减振器希能选择与基础直接固定的并与动设备成一体，这样就能防止动设备的水平位移。同时也可采取动设备公共地座的防位移措施。

（3）在与管道连接时必须采用软接补偿器。补偿器应就近水平安装，并在补偿器外就近短管处设置固定支架。如补偿器位置距动设备位置较远，应在软接与设备的接管处设托架。

立式设备安装规范

立式离心泵占地小，易于安装，结构简单。另外，立式离心泵的购置成本也高于卧式离心泵。但系统压力较高，或者在输送高温热水时使用卧式离心泵。其他常用的增压泵可以使用立式离心泵产品。

立式离心泵的安装方法

1、安装前，检查立式离心泵和电机的运行状态。如果未安装管道，则可以先安装，并应根据离心泵入口和出口的中心线图安装管道。如果已安装管道，请首先确保入口和出口管道在同一中心线上，然后在管道入口和出口附近安装支撑架。

2、立式离心泵的安装位置应尽可能靠近水源。

3、在安装过程中，不应将管道重量加到泵上，而应有自己的支撑。以免使泵变形而影响性能和寿命。

4、立式离心泵与电机为一体结构，安装时无需对齐，安装十分方便。

5、在安装过程中必须拧紧地脚螺栓，以免在启动过程中振动对泵的性能造成影响。

6、安装立式离心泵之前，应仔细检查泵的流路中是否有影响离心泵工作的硬物（例如石头，铁屑等），以免在立式离心泵工作时损坏叶轮和泵体。将立式离心泵与法兰以及进，出口管道连接，并在泵底垫上放置一个硬物以防止损坏泵体和管道，并标记出离心泵的四个螺栓孔的对角线和中心孔位置带有标记的泵座。

7、为方便维护和使用方便，在立式离心泵的进，出口管上和泵出口附近安装一个调节阀。压力表可确保在额定扬程和流量范围内运行，确保立式离心泵的正常运行，并延长它的使用年限。 8、立式离心泵在有吸入冲程的场合使用，应配备底部压载物，并且入口管道应注意避免过度弯曲，同时不得有漏水或漏气现象。

9、直接安装可将泵放置在高度为30至40毫米（准备填充水泥浆）的基础上。然后进行校正，磨损地脚螺栓，填充水泥砂浆，并在3〜5天后干燥水泥。重新校准。水泥完全干燥后，拧紧地脚螺栓的螺母。

10、安装管道时，支撑管和出口管应有自己的支撑，立式离心泵的法兰不应承受过大的管道重量。

11、测量预制基座和泵基座之间的高度，为减震器或垫子留出合理的高度。

12、卸下立式离心泵，以用冲击电钻钻孔，并根据离心泵的四个螺栓孔的对角线和中心距，预先嵌入膨胀螺钉或螺钉。

立式单级离心泵安装说明

泵业从六十年代开始在国内生根发芽,经济和生活水平的发展让泵业市场有了更多的选择，中国经济的发展促进了人们生活质量的提高，生活质量的提高又推动了一项产业的发展，泵业就是其中受益者之一，泵业开始在各行各业中崭露头角，后迅速发展，遍地开花，国内的泵业市场也呈现出一片繁荣的势头。离心泵在此基础上得到了发展，新的泵种得以延伸出来：立式单级管道离心泵。这是一种性能更为优越的离心泵种类。

立式单级离心泵安装说明

1、安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。

2、安装时管道重量不应加在水泵上，以免使泵变形。

3、安装时必须拧紧地脚螺栓,以免起动时振动对泵性能的影响。

4、为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在

泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。

5、立式单级离心泵安装后拨动泵轴，叶轮应无磨擦声或卡死现象，否则应将泵拆开检查原因。

6、泵分硬性联接安装和柔怀联接安装两种（见联接方式）。

立式单级离心泵起动前准备及相关工作条件 1、试验电机转向是否正确，从电机顶部往泵看为顺时针旋转,试验时间要短，以免使机械密封磨损。

2、打开排污阀使液体充满整个泵体，待满后关闭排气阀。

3、检查各部位是否正常。

4、用手盘动泵以使润滑液进入机械密封端面。

吸入压力≤1OMpa,或泵系统ZUi高工作压力≤16Mpa,立式单级离心泵吸入口压力+泵扬程≤1.6Mpa0泵静压试验压力为2.5MPa。订货时请注明系统工作压力。泵系统工作压力大于16Mpa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

环境温度＜40℃,相对湿度＜95%。

所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度＜0.2mm.

注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。
