谈利用PKPM进行框架结构设计

第３４卷第１５期　２　０　０　８年５月　山　西　建　筑　ＳＨＡＮＸＩ　ＡＲＣＨＩＴＥＣＴＵＲＥ　Ｖｏ１．３４　Ｎｏ．１５　Ｍａｙ．２００８　・３６３・　

文章编号：１００９　６８２５（２００８）１５—０３６３—０２　

应用ＰＫＰＭ进行结构设计时应注意的问题　

李青松钱冬　

摘要：根据ＰＫＰＭ结构设计软件功能及相关规范，阐述了应用该软件时应如何正确进行结构计算参数的确定，对刚性　

楼板假定，模拟施工荷载，周期比及位移比验算，结构振型选取，剪力墙边缘构件配筋设计提出设计时的注意事项，以供　

参考。　

关键词：结构设计，ＰＫＰＭ软件，振型数，周期比，边缘构件　

中图分类号：Ｔ】）３９１　文献标识码：Ａ　

结构分析软件不论其处理功能如何完善，只能作为辅助设计　

工具，不能完全代替设计人员的作用。ＧＢ　５００１１—２００１建筑设计　

抗震规范（以下简称《抗规》）第３．６．６条对利用计算机进行结构　

抗震分析，更是作了具体明确的要求，设计人员在运用软件进行　结构计算时，对软件的功能要有切实的了解，才能正确运用，并且　

对计算结果要进行判别，确认其合理有效后，方能在设计中使用，　

千万不可盲目依赖于计算软件。随着软件功能的日益完善，相当　

一部分结构设计人员应用软件时不够重视其技术条件与相关规　

范、标准规定的相符性。ＰＫＰＭ系列软件在结构设计中应用较广　

提供任意功能的计算机设备都可以相互交换信息的机制。甚至　计算机设备执行特殊楼宇服务；ＢＡＣｎｅｔ协议在输入计算机、通用　

数字控制器和应用特殊的和单一的控制器中都可以使用。２）建　

立远程故障诊断网络，当系统通过系统故障自诊断发现系统故障　以后，系统可以立即通过远程通信网络接口上的调制解调器，并　经通信线路将故障信息传到维修中心的计算机显示器上作该系　

统的故障报警，并同时由打印机记录故障的时间，故障设备或软　

件编号、故障内容、值班操作员姓名等资料；维修中心可以每天定　

时采集分布在全国各地的智能建筑管理系统用户的系统设备运　

PKPM 型钢梁、混凝土柱框架结构分析要点

1、参考规范

《型钢混凝土组合结构技术规程》（JGJ 138-2001）

《钢骨混凝土结构技术规程》（YB 9082-2006）

2、型钢混凝土组合结构的相关构造规定

1）抗震等级确定：

4.1.1 型钢混凝土组合结构分为全部结构构件采用型钢混凝土的结构和部分结构构件采用型钢混凝土的结构。 注意：整体框架结构仅少量几根转换梁使用型钢梁，其他均为普通混凝土构件，整体框架结构可按普通框架结构按《抗规》确定抗震等级，再在此基础上将转换梁及转换柱抗震等级提高一级即可；

2）位移比、挠度及裂缝限值要求：

在PKPM中，应在梁施工图模块中查看梁挠度（为弹塑性挠度），不应在SATWE中查看弹性挠度（该数值永远不会变红），若弹塑性挠度飘红，可考虑受压楼板翼缘作用，该选项有利于减少计算挠度值；

3）钢筋直径及混凝土保护层厚度要求：

4）型钢宽厚比要求：

5）栓钉直径要求： 4.3.5 在需要设置栓钉的部位，可按弹性方法计算型钢翼缘外表面处的剪应力，相应于该剪应力的剪力由栓钉承担；栓钉承载力应按国家标准《钢结构设计规范》GBJ 17-88的规定计算。型钢上设置的抗剪栓钉的直径规格宜选用19mm和22mm，其长度不宜小于4倍栓钉直径，栓钉间距不宜小于6倍栓钉直径。

6）型钢含量控制

/p-287805885.html

托柱型钢混凝土转换梁的设计与应用 硕士论文P28.

也可参考：《钢骨混凝土结构技术规程》（YB 9082-2006）P106

7)含型钢梁的框架结构中其他普通构件的配筋率要求 普通混凝土转换柱配筋率尽量不超过4%,普通混凝土梁纵筋配筋率不应超过2%。；当柱配筋率飘红时，可提高混凝土强度等级、增大截面宽度等措施；

3、PKPM分析要点

1）在PMCAD中确定型钢钢材型号

《型钢混凝土组合结构技术规程》（JGJ 138-2001）规定：

2）在特殊构件中需定义转换梁和转换柱

框架结构PKPM手算与电算分析

PKPM（People’s Republic of China’s Planning of

Construction Investment Project Management）是中国施工行业常用的项目管理软件，用于工程项目的结构计算、施工方案设计、成本控制等。在PKPM中，主要包括结构分析、方案设计和成本测算三个主要功能。

手算与电算的区别在于计算方式和计算速度。手算是指利用纸笔进行计算，一步步进行数据输入和计算，而电算则是通过计算机软件自动进行计算。下面就PKPM的结构分析、方案设计和成本测算三个功能分别进行手算与电算的对比分析。

首先是结构分析。在PKPM中，结构分析是根据工程结构的受力情况，计算各个构件的受力和变形等参数，以确定结构的稳定性和安全性。在手算中，需要根据分析原理和计算公式手动计算每个构件的受力情况，计算量较大且容易出错。而在电算中，只需输入结构的参数和受力情况，软件会自动进行计算并给出结果。电算的计算速度很快，且准确性较高，能够提高工作效率和结果的可靠性。

其次是方案设计。方案设计是指根据工程的设计要求和特点，进行结构构件的布置和尺寸设计。在手算中，需要手动绘制结构草图，并根据设计要求进行布置和尺寸设计，这需要一定的经验和技巧。而在电算中，可以通过软件的绘图功能进行结构草图的绘制，并根据设计要求进行布置和尺寸设计，软件还提供了一些自动设计功能，如自动调整结构尺寸和参数等，能够提高设计的效率和准确性。

最后是成本测算。成本测算是根据工程的设计方案和施工过程，计算工程的施工成本和材料费用等。在手算中，需要手动列举所有施工工序和材料，并根据市场价格计算每个工序和材料的费用，并进行累加得出总成本。而在电算中，可以通过软件的成本测算功能，输入工序和材料的参数和价格，软件会自动进行费用计算和累加，同时还提供了数据统计和图表分析功能，能够更全面和准确地进行成本测算。

·计算机技术及应用·

文章编号：1009-6825（2011）34-0253-02

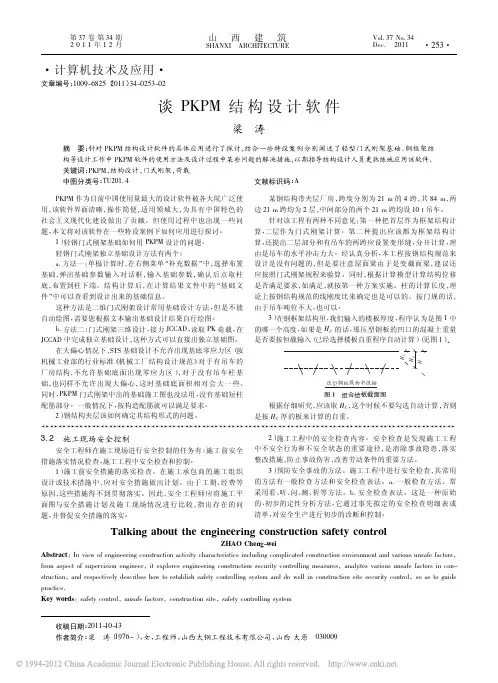

谈PKPM结构设计软件

收稿日期：2011-10-13

作者简介：梁涛（1976-），女，工程师，山西太钢工程技术有限公司，山西太原030009梁涛

摘要：针对PKPM结构设计软件的具体应用进行了探讨，结合一些特设案例分别阐述了轻型门式刚架基础、钢框架结

构等设计工作中PKPM软件的使用方法及设计过程中某些问题的解决措施，以期指导结构设计人员更熟练地应用该软件。

关键词：PKPM，结构设计，门式刚架，荷载

中图分类号：TU201．4文献标识码：A

PKPM作为目前中国使用量最大的设计软件被各大院广泛使

用，该软件界面清晰，操作简便，适用领域大，为具有中国特色的

社会主义现代化建设做出了贡献。但使用过程中也出现一些问

题，本文将对该软件在一些特设案例下如何应用进行探讨。

1）轻钢门式刚架基础如何用PKPM设计的问题。

轻钢门式刚架独立基础设计方法有两个：

a．方法一：单榀计算时，在右侧菜单“补充数据”中，选择布置

基础，弹出基础参数输入对话框，输入基础参数，确认后点取柱

底，布置到柱下端。结构计算后，在计算结果文件中的“基础文

件”中可以查看到设计出来的基础信息。

这种方法是二维门式刚架设计常用基础设计方法，但是不能

自动绘图，需要您根据文本输出基础设计结果自行绘图。

b．方法二：门式刚架三维设计，接力JCCAD，读取PK荷载，在

JCCAD中完成独立基础设计，这种方式可以直接出独立基础图。

在大偏心情况下，STS基础设计不允许出现基底零应力区（按

机械工业部的行业标准《机械工厂结构设计规范》对于有吊车的

厂房结构，不允许基础底面出现零应力区），对于没有吊车柱基

础，也同样不允许出现大偏心，这时基础底面积相对会大一些。

同时，PKPM门式刚架中出的基础施工图也没法用，没有基础短柱

配筋部分。一般情况下，按构造配筋就可以满足要求。

2）钢结构夹层该如何确定其结构形式的问题。某钢结构带夹层厂房，跨度分别为21m的4跨，共84m，两
