市政工程雨污水管道施工技术方案

Z

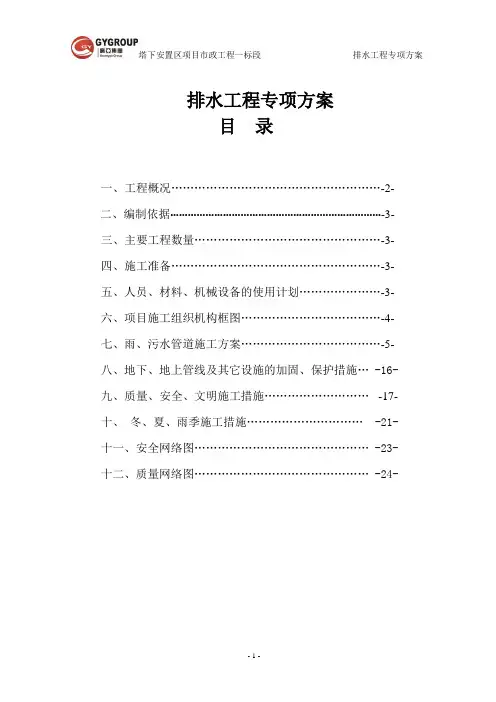

Z 雨、污水管道工程施工方案

一、工程概况

1、雨水管道

K3+000 — K4+600段红线宽度为50.0m：雨水管线采用双排布设在左右侧非机动车道，管道中线距离道路中线为14.0m。

K6+585 — K7+580段红线宽度为34.0m：雨水管线采用单排布设在左侧人行道，管道中线距离道路中线为14.0m。

雨水管线平面定位以道路中心线为基准，用相对尺寸标注。

竖向定位以绝对高程标注，雨水管道管位见管位横断面示意图。

设计雨水主管道：

K3+000 — K4+600段：

道路北侧雨水主管道：道路北侧雨水共分两段进行设计：

（1）YS北1至YS北15（K2+904~K3+460）段： YS北1至YS北8段雨水干管管径为DN800mm的Ⅰ级钢筋混凝土管，坡度为0.003；YS北8至YS北15段雨水干管管径为DN1000mm的Ⅰ级钢筋混凝土管，坡度为0.003-0.006。此段雨水流向由西向东，由YS北1流至YS北15，最终排入卞家沟内；

（2）YS北16至YS北42（K3+508~K4+600）段：雨水干管管径为DN600mm-800mm的Ⅰ级钢筋混凝土管，坡度为0.003~0.014。

此段雨水流向由西向东由YS北16流至YS北30（为已建成雨水检查井），YS北30-YS北31检查井之间现有一段DN500的雨水管道，此段管道没有出水口，本次设计将此段现有雨水管道同新建管道连通，将雨水由西向东排至YS北42，YS北42为双星八路已建成雨水检查井，最终将雨水由双星八路雨水管网排至月河。

道路南侧雨水主管道：道路南侧雨水共分两段进行设计 Z

Z （1）YS南1至YS南15（K2+946~K3+463）段： YS南1至YS南8段雨水干管管径为DN800mm的Ⅰ级钢筋混凝土管，坡度为0.003；YS南8至YS南15段雨水干管管径为DN1000mm的Ⅰ级钢筋混凝土管，坡度为0.003。此段雨水流向由西向东，由YS南1流至YS南15，最终排入卞家沟内；

（2）YS南16至YS南43（K3+508~K4+603）段：雨水干管管径为DN600mm-1000mm的Ⅰ级钢筋混凝土管，坡度为0.003-0.014。

此段雨水流向由西向东由YS南16流至YS南43（为已建成雨水检查井），最终排入凤凰大道现有雨水管网内；

K6+585— K7+580段：此段道路左侧紧邻月河，因此雨水采用分段就近排放的原则，此段雨水六段进行设计：

（1）YS东1至YS东7（K6+596~K6+815）段：雨水干管管径为DN500mm的Ⅰ级钢筋混凝土管，坡度为0.0015。此段雨水流向由北向南，由YS东1流至YS东7，最终排入月河内；

（2）YS东8至YS东16（K6+850~K7+118）段：雨水干管管径为DN500mm的Ⅰ级钢筋混凝土管，坡度为0.002。此段雨水流向由北向南，由YS东8流至YS东16，最终排入月河内；

（3）YS东17至YS东21（K7+149~K7+280）段：雨水干管管径为DN500mm的Ⅰ级钢筋混凝土管，坡度为0.002。此段雨水流向由南向北，由YS东21流至YS东17，最终排入月河内；

（4）YS东22至YS东25（K7+304~K7+397）段：雨水干管管径为DN500mm的Ⅰ级钢筋混凝土管，坡度为0.003。此段雨水流向由北向南，由YS东22流至YS东25，最终排入月河内；

（5）YS东26至YS东29（K7+415~K7+503）段：雨水干管管径为DN500mm的Ⅰ级钢筋混凝土管，坡度为0.003。此段雨水流向Z

Z 由北向南，由YS东26流至YS东29，最终排入月河内；

（6）YS东30至YS东33（K7+515~K7+611）段：雨水干管管径为DN500mm的Ⅰ级钢筋混凝土管，坡度为0.003。此段雨水流向由北向南，由YS东30流至YS东33，最终排入月河内。

2、污水管道

K3+000 — K4+600段红线宽度为50.0m：污水管线采用双排布设在左、右侧人行道，管道中线距离道路中线为22.5m。

K6+585 — K7+580段红线宽度为34.0m：此段未设计污水主管道，仅在被交路上布置预埋管道接现状污水检查井。

污水管线平面定位以道路中心线为基准，用相对尺寸标注。

竖向定位以绝对高程标注，污水管道管位见管位横断面示意图。

设计污水主管道：

K3+000 — K4+608段：

道路北侧污水主管道：道路北侧污水共分两段进行设计：

（1）WS北1至WS北14（K2+910~K3+427）段： WS北1至WS北9段污水干管管径为DN500mm的Ⅰ级钢筋混凝土管，坡度为0.004，此段污水流向由西向东排至WS北9；WS北9至WS北14段污水干管管径为DN500mm的Ⅰ级钢筋混凝土管，坡度为0.004，此段污水流向由东向西排至WS北9，最终接入被交路污水管道中；

（2）WS北15至WS北43（K3+518~K4+608）段： WS北15至WS北43段污水干管管径为DN500mm的Ⅰ级钢筋混凝土管，坡度为0.003~0.015，此段污水流向由西向东排至WS北43，WS北43接WS北43-1，WS北43-1为双星八路现有污水检查井，最终将污水接入双星八路现有污水管网中。

道路南侧污水主管道：道路南侧污水共分两段进行设计 Z

Z （1）WS南1-1至WS南12（K2+947~K3+423）段： WS南1-1至WS南7段污水干管管径为DN500mm的Ⅰ级钢筋混凝土管，坡度为0.004，此段污水流向由西向东排至WS南7；WS南7至WS南12段污水干管管径为DN500mm的Ⅰ级钢筋混凝土管，坡度为0.004，此段污水流向由东向西排至WS南7，最终接入被交路污水管道中；

（2）WS南13至WS南40（K3+519~K4+624）段： WS南13至WS南42段污水干管管径为DN500mm的Ⅰ级钢筋混凝土管，坡度为0.004~0.015，此段污水流向由西向东排至WS南42，WS南42为凤凰大道现有污水检查井，此段污水接入由WS南42转入凤凰大道现状污水管网中。

K6+585— K7+580段：此段仅在被交路上布置预埋管道接现状污水检查井，具体设计详见雨水平面布置图第7页至第10页。此段在穿过雨水检查井时污水管道为整段管道，不断开。

二、编制依据

1、《陕西省汉阴县中心城区排水工程专项规划》；

2、《室外排水设计规范》 （GB50014-2006 2014版）；

3、《给水排水管道工程施工及验收规范》（GB50268-2008）；

4、《混凝土和钢筋混凝土排水管》（GB/T 11836-2009）

5、《城镇给排水技术规范》（GB50788-2012）

6、《市政排水管道工程及附属设施》（06MS201）

三、设计参数

本次设计雨水工程设计重现期p=2年，雨量计算公式采用

Q = Φ × q × F

暴雨强度公式（安康地区）：q= 1459.58×（ 1 ＋ 0.961gp ）/（t+14）0.75

式中： P按各片区重要性及地形特点取值，取值范围2年； Z

Z Φ根据地势条件及地面覆盖取值，取值范围为0.65；

t 根据地势情况取值，取值范围为10分钟；

Q - 设计雨水流量（升／秒）；

q - 暴雨量强度（升／秒·公顷）；

F - 设计汇水面积（公顷）。

管径采用满流计算，计算公式如下：

Q=V·A A=πD2/4 ρ=πD

D—管径（m） V—流速（m/s） n—粗糙系数

Q—流量（m3/s） i—水力坡度 A—水流断面

ρ—湿 周 R—水力半径（m）

四、材料要求

1、管材：本次设计采用Ⅰ级钢筋混凝土圆管，管材标准应符合《混凝土和钢筋混凝土排水管》（GB/T 11836-2009）的要求。YS北37-YS北38、YS南40-YS南41段管道横穿现有盖板涵，因此这两段管道采用无缝钢管。并且当雨水管道横穿涵洞时，涵洞应进行加固处理。

五、工期目标

本工程计划于2016年4月20日开始进行施工， 2016年8月31日结束，工期为133天。

六、人员、机械准备

（一）人员

本工程的施工主要人员配备情况： 2/13/2n1iRZ

Z

（二）机械设备

主要施工机械设备配备表

序号 机 械 名 称 型号 单位 数量 备 注

1 炮头 部 1

2 砂浆机 100/3.5 台 2

3 挖机 PC200 台 2

4 汽车吊 QY16K 台 1

5 载重汽车 5t 台 6

6 小型夯机 台 2

七、污、雨水管道施工方案

1.测量放线

雨、污水管道放线，一般每隔20m设中心桩。管道检查井处、变管理人员 操作人员

技术负责人 1名 挖掘机司机 2名

测量人员 4名 吊车司机 2名

现场技术员 2名 压路机司机 1名

机料管理人员 1名 自卸车司机 5名

试验人员 4名 电 工 2名

质检人员 1名 其他工种 20名

安全管理人员 1名

后勤保障人员 1名

合 计 15名 合 计 32名

全部人员共计47名 Z

Z 换管径处均应设中心桩，必要时要设置护桩或控制桩。排水管线测量工作，有正规的测量记录本，认真详细记录。

2.基础开挖

砼路面及沥青砼路面开挖，主要采用PC360挖机装炮头进行破除，然后挖机配合20t自卸汽车运输至弃渣场；土方采用PC200反铲进行开挖，然后采用20t自卸汽车运输至弃渣场。。

土方管道沟槽开挖至设计标高后，必须进行沟槽地基承载力测定，测定采用重型击实法进行测定，地基承载能力满足设计要求后方可浇注混凝土垫层，如地基承载能力不满足设计要求，必须采取回填碎石垫层的方式进行处理，处理后再进行地基承载能力确定。

2.3管道的基础施工

钢筋混凝土管管顶覆土高度H≤3.5m时，采用120°混凝土基础，详见06MS201-1第16页；钢管采用砂石基础。

沟槽开挖设计边坡1：0.33。排水管道20m设置一道沉降缝，缝内填以沥青麻絮或不透水材料。

（1）基础施工前必须复核坡度的标高，一般在沟槽底部每隔4m左右打一样桩，用样桩控制挖土面、垫层面和基础面。

（2）当土方用机械开挖时，应保留不少于0.1m土层用人工清槽，且不得超挖，如若超挖应用砂石将超挖部分回填，用平板式冲击夯振动冲实。

（3）当沟槽内有地下水时，必须将地下水降至槽底以下不小于0.5m，做到干槽施工。当降水不利地基被扰动时，应进行地基处理达到要求的承载能力。

2.4. 管道基础质量标准

(1)管道垫层及基础不得铺筑在淤泥或松填土上.
