测井资料处理与解释
7.1 测井资料综台解释 comprehensive log interpretation
对用多种测井方法获得的资料进行综合地质解释。
7.2 测井数据处理 log data processing
用人工或计算机处理测井数据。
7.3 测井地层评价 formation evaluation
主要应用测井资料评价地层的岩性、物件和所含流体性质的过程。分棵眼井地层评价和套管井地层评价。
7.4 岩石物性 rock properties
主要指储层岩石储集流体和流体渗流能力的物理性质。测井解释中的岩石物性指孔隙度和渗透率。
7.5 储集层基本参数 reservoir fundamental parameter
反映储集层性质的有效孔隙度、绝对渗透率、含油气饱和度(或含水饱和度)和储集层有效厚度。
7.6 总孔隙度 total porosity
单位体积岩石中所有孔隙体积之和，包括孤立孔隙与被粘土束缚水所占据的孔隙体积。
7.7 非连通孔隙度 non-connected porosity
孤立孔隙度 isolated porosity
单位岩石体积内与孔隙网络不连通的孔隙体积。非连通孔隙可能在火成岩或碳酸盐岩中明显发育,如溶洞、铸模和粒内孔隙。
7.8 有效孔隙度 effective porosity
单位体积岩石中对流体渗流有贡献的连通孔隙体积。它不包括孤立孔隙(与其他孔隙之间不连通)以及粘土矿物或其他颗粒吸附水所占据的孔隙体积。
岩心孔隙度测量—般是在干燥状态下进行的，岩心烘干过程基本使粘土束缚水丧失。因此，这种条件下得到的有效孔隙度是总孔隙度减去非连通孔隙度。
泥质砂岩测井解释中，有效孔隙度一般指总孔隙度减去粘土束缚水孔隙度。所以，岩心测量的(有效)孔隙度通常大于测井解释中的有效孔隙度而接近于测井解释的总孔隙度。
在一些应用中，毛管束缚〔滞留〕水也不包括在有效孔隙度中，这样，有效孔隙度则与自由流体孔隙度等价。
页岩气战略调查井钻井技术要求
YYQ-05
地球物理测井
1.测井内容
对全井段进行标准和全套测井，根据实际钻探情况研究是否需要针对目的层段增加特殊测井项目，测井内容：
地球物理测井内容
测井类别 测 井 内 容 比例尺 备 注
标准 双侧向、自然电位、自然伽玛、井径 1:500 进行横向对比及深度归一化
全
套
组
合 井径、自然电位、自然伽玛、自然伽玛能谱 1:200 反映地层岩性及沉积相特性
数字补偿声波、补偿中子、Z—密度 1:200 反映孔隙度
双侧向—微球、高分辨率感应 1:200 反映储层油气水情况
六臂倾角 1:200 反映构造及沉积特征
特
殊
及
增
加 STAR-II微电阻率及声波成像 1:200 反映岩性及其结构、构造特征，并反映裂缝性储层
核磁共振 1:200 评价储层的有效孔隙度、束缚流体含量、可动流体含量及孔喉结构参数等
FMT地层测试器 1:200 反映地层压力及储层渗透率
交叉偶极子阵列声波成像 1:200 提供油气层改造所须的地层破裂压力等项参数
固井质量检查 CBL/VDL、CCL、自然伽马测井 1：200 检查固井质量情况 2.5.2测井要求
2.5.2.1在下表层套管前必须进行标准，下技术套管前、完钻前必须进行标准及全套测井。
2.5.2.2每次电测，保证前后两次电测资料重复井段不少于50米 (若下套管须能接上图)。
2.5.2.3依据全套组合、微电阻率扫描成像测井及综合研究优选相关井段进行核磁共振测井。
2.5.2.4按核磁共振测井成果优选有利井段进行电缆式动态测试测井了解地层压力及储层渗透率。
2.5.2.5对目的层井段进行偶极子扫描成像测井。
2.5.2.6测井施工单位要在现场提供井斜资料和标准测井图及完井电测回放1:200测井图件，24小时后提供全套测井图及初步测井解释意见。
2.5.2.7取芯井段大于10米要求1:50的全套组合放大曲线和对比曲线。

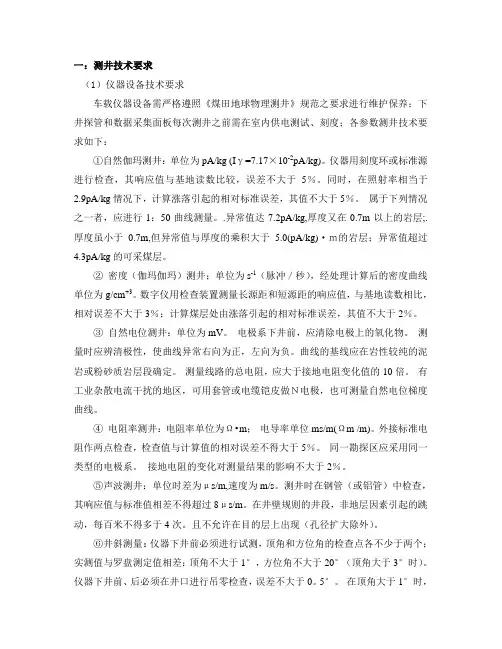

一：测井技术要求
（1）仪器设备技术要求
车载仪器设备需严格遵照《煤田地球物理测井》规范之要求进行维护保养；下井探管和数据采集面板每次测井之前需在室内供电测试、刻度；各参数测井技术要求如下：
①自然伽玛测井：单位为pA/kg (Iγ=7.17×10-2pA/kg)。仪器用刻度环或标准源进行检查，其响应值与基地读数比较，误差不大于5％。同时，在照射率相当于2.9pA/kg情况下，计算涨落引起的相对标准误差，其值不大于5％。 属于下列情况之一者，应进行1：50曲线测量。.异常值达7.2pA/kg,厚度又在0.7m以上的岩层;.厚度虽小于0.7m,但异常值与厚度的乘积大于5.0(pA/kg)·ｍ的岩层；异常值超过4.3pA/kg的可采煤层。
② 密度（伽玛伽玛）测井；单位为s-1（脉冲／秒），经处理计算后的密度曲线单位为g/cm+3。数字仪用检查装置测量长源距和短源距的响应值，与基地读数相比，相对误差不大于3％；计算煤层处由涨落引起的相对标准误差，其值不大于2％。
③ 自然电位测井：单位为mV。 电极系下井前，应清除电极上的氧化物。 测量时应辨清极性，使曲线异常右向为正，左向为负。曲线的基线应在岩性较纯的泥岩或粉砂质岩层段确定。 测量线路的总电阻，应大于接地电阻变化值的10倍。 有工业杂散电流干扰的地区，可用套管或电缆铠皮做Ｎ电极，也可测量自然电位梯度曲线。
④ 电阻率测井：电阻率单位为Ω•m； 电导率单位ms/m(Ωm /m)。外接标准电阻作两点检查，检查值与计算值的相对误差不得大于5％。 同一勘探区应采用同一类型的电极系。 接地电阻的变化对测量结果的影响不大于2％。
⑤声波测井：单位时差为μs/m,速度为m/s。测井时在钢管（或铝管）中检查，其响应值与标准值相差不得超过8μs/m。在井壁规则的井段，非地层因素引起的跳动，每百米不得多于4次。且不允许在目的层上出现（孔径扩大除外）。
生产测井
第五章：生产测井解释原理
(一) 专业术语
持率(Y):是一种已知介质所占管内体积的百分数。
YL :持液率 Yo :持油率 Yg：持气率 Yw 持水率
其中持水率具体定义如下：
它是指在某一定长度的管子内水流相的体积和该管段体积的百
分比：
Yw=Vw/V*100%
含水率：是指单位时间内通过管子某一截面水流相的体积与全部
流体体积的百分比。
kw=Qw/Q*100%
在两相流中： Yw+Yg=1
Yg+Yo=1
Yo+Yw=1
在三相流中：Yo+Yw+Yg=1
相速度：描述多相流中多个相的平均速度
中心速度：是管子中心处理想的流体速度(Vc),在层流中Vc＝
2V，在紊流中Vc＝1.25V
滑脱速度：是多相流中各相平均速度之间的差。
表观速度：主要是在多相流中用于描述没有滑脱速度影响的平均
流体速度的术语。 第 1 页 共 19 页 生产测井
门限速度：是流量计涡轮开始启动时最小流体速度。
视速度：是根据连续流量计计算出的管子中心流体的速度。
生产测井资料的定性分析
(1)流量计
测量井眼流体流速是定量解释产液剖面或吸水剖面的主要
依据。Atlas 的PLT组合仪和Sondex公司的流量计均为涡轮
(spinner)流量计。研究表明,涡轮的转速RPS与流体流速呈线性
关系，且RPS与管子内径、流体黏度、流体密度有关。
一般采用井下刻度的方法求流体的流速，最精确的刻度方
法用几组上、下测量数据进行刻度。实际应用中要求至少四组上、
下测流量响应RPS,电缆速度曲线。
因涡轮流量计测的是中心最大流速Vf,而流体流速V是平均
速度,故根据流动流体的流态是层流、紊流,利用雷诺数校正系数
换算。考虑仪器结构的非对称性,还需作校正。
(2)测井曲线
流量响应曲线主要显示量的概念,变化幅度大小,表明产出
或吸入的多少。
2.流体识别测井
流量识别测井主要识别井眼流体性质特征,测定各相持率,
包括流体密度测井和流体持水率测井。
