gps控制网设计知识点

D级GPS控制测量技术要求

1、D级GPS控制网的网型设计

GPS控制网的网型设计,是保证控制网精度的基础;首先考虑起算点的位置和图形强度,遵循从整体到局部、分级布网的原则进行布设;

D级GPS控制网中不要求每点之间通视,整个控制网中应联测不少于3个高等级已知点,并根据需要联测一定数量的高程点;

D级GPS控制网最简独立闭合环或附合路线边数及相邻点之间的平均距离如下表：

级别 闭合环或附合路线边数 相邻点间平均距离

D级 ≤10条 5km

相邻点最小距离可为平均距离的1/3-1/2；最大距离可为平均距离的2-3倍;

2、D级GPS控制网选点埋石

D级GPS控制网选点埋石必须遵守下列原则,并按下列规定进行;

1. 选点人员应收集测区地质资料,实地勘察选定点位;同时考察卫星通视环境与电磁干扰环境,确定可用标石类型、记录点之记有关内容,实地树立标志牌等;选点埋石所占用的土地,应得到土地使用者或管理者的同意;

2．点位应选择在稳定坚实的基岩、岩石、土层、建筑物顶部等能长期保存、满足观测条件的地点,并做好选点标记;点位尽可能位于地面,城区内应尽量选在楼顶上,以便于保存和通视;点位应尽量选在交通便利,方便观测的位置;

3．选点时应避开环境变化大,测量标志难以永久保存的地点,如易受水淹的河床、低地、靠近铁路、公路、已规划的易受施工影响有剧烈震动的地点;点位离开铁路的距离应不小于100m;

4. 选点时应避开地质环境不稳定的地区,如断裂破碎带边缘、易发生洪水、滑坡、岩崩区、局部沉降区,有大量物质搬移的矿区、采石场、大量取土、地下水剧烈变化的地点;

5．选点时应远离发射功率强大的无线发射源、微波信道、高压线等,距离不小于200米,应远离高压输电线和微波无线电传送通道,其距离不得小于50米;并应实地了解发射源和电磁波影响状况,标注在点之记环视图上;

6．选点时应避开多路径环境影响,避免靠近水面、树冠、高大建筑物、低洼潮湿等地点,应保证15°以上无遮挡;50米以内的各种固定与变化反射体应标注在点之记环视图上;

２０１１年第３期　西部探矿工程　１０３　

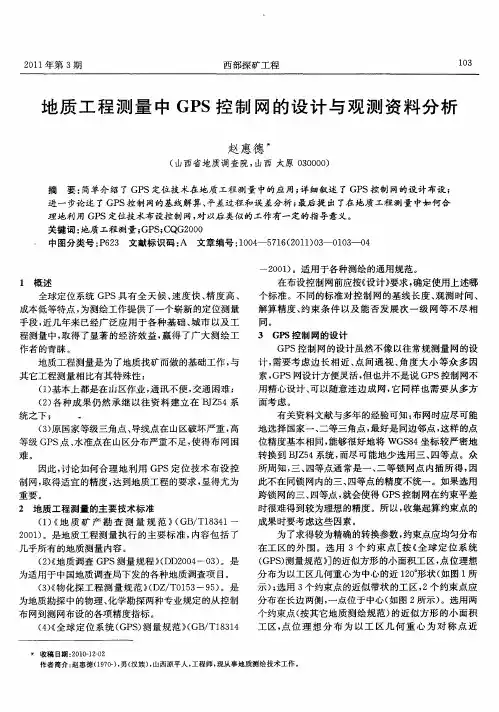

地质工程测量中ＧＰＳ控制网的设计与观测资料分析　

赵惠德　

（山西省地质调查院，山西太原０３００００）　

摘　要ｉ简单介绍了ＧＰＳ定位技术在地质工程测量中的应用；详细叙述了ＧＰＳ控制网的设计布设；　进一步论述了ＧＰＳ控制网的基线解算、平差过程和误差分析；最后提出了在地质工程测量中如何合　

理地利用ＧＰＳ定位技术布设控制网，对以后类似的工作有一定的指导意义。　

关键词：地质工程测量；ＧＰＳ；０　２０００　中图分类号：Ｐ６２３文献标识码：Ａ文章编号：１ＯＯ４—５７１６（２Ｏ１１）Ｏ３—０１０３—０４　

１概述　

全球定位系统ＧＰＳ具有全天候、速度快、精度高、　

成本低等特点，为测绘工作提供了一个崭新的定位测量　手段，近几年来已经广泛应用于各种基础、城市以及工　

程测量中，取得了显著的经济效益，赢得了广大测绘工　

作者的青睐。　

地质工程测量是为了地质找矿而做的基础工作，与　

其它工程测量相比有其特殊性：　（１）基本上都是在山区作业，通讯不便，交通困难；　

（２）各种成果仍然承继以往资料建立在ＢＪＺ５４系　

统之下；　（３）原国家等级三角点、导线点在山区破坏严重，高　

等级ＧＰＳ点、水准点在山区分布严重不足，使得布网困　

难。　

因此，讨论如何合理地利用ＧＰＳ定位技术布设控　

制网，取得适宜的精度，达到地质工程的要求，显得尤为　

重要。　

２地质工程测量的主要技术标准　

（１）《地质矿产勘查测量规范》（ＧＢ／Ｔ１８３４１—　２００１）。是地质工程测量执行的主要标准，内容包括了　

几乎所有的地质测量内容。　（２）《地质调查ＧＰＳ测量规程））（ＤＤ２００４－－０３）。是　为适用于中国地质调查局下发的各种地质调查项目。　

（３）《物化探工程测量规范》（ＤＺ／ＴＯ１５３—９５）。是　

为地质勘探中的物理、化学勘探两种专业规定的从控制　布网到测网布设的各项精度指标。　

（４）《全球定位系统（ＧＰＳ）测量规范》（ＧＢ／Ｔ１８３１４　－２００１）。适用于各种测绘的通用规范。　

２０１２年Ｏ１月第０２期　Ｓｃｉｅｎｃｅ＆ｔｅｃｈｎｏｌｏｇｙ　ｖｉｅｗ　科技视界　ＩＴ论坛　

关于建设林州ＧＰＳ控制网的设计研究　

张中庆　

（林州市住房和城乡建设局河南林州４５６５５０）　

目前ＧＰＳ布网技术已广泛应用在城市建设的　

各个领域，其优越性在于很大程度上逐步取代常规　

仪器测量定位控制方法。在我市利用ＧＰＳ卫星定位　

技术建立测量控制网、进行细部测图和工程放样等　

测量工程具有精度高、速度快、操作简便等优越性。　

我市区ｌ：ｌＯ００航测数字化成图于２００３年。当时我　

市总规２００１－－２０２０市区约面积５０ｋｍ　．规划区范围　

１９６ｋｍ　。现在我市总体规划又做了重新调整和布局，　即我市总规２０１０－－２０３０。中心城区发展由原来的　

５０ｋｍ　发展至１３７ｋｍｚ，城市规划区控制范围增至为　

约３６０ｋｍ　，即中心城区、北部产业集聚区和控制区。　

林州在“十二五”期间有鹤辉、林长高速公路和长兖　

铁路通过；诸多工业大项目、水利设施等投资近数十　

亿元分布林州范围。鉴于此境，为林州整体规划、科　

学布局和各级领导提供科学决策和优化发展目的．　

所以对ＧＰＳ网布设尤为重要。　

１　ＧＰＳ网技术设计和基础材料　

根据现行国家标准《全球定位系统（ＧＰＳ）测量　

规范｝（ＧＢ／Ｔ１８３１４—２００９），Ａ级网是卫星定位连续运　

行基准站，本节ＧＰＳ网设计则主要指ＧＰＳ　Ｂ、Ｃ、Ｄ、Ｅ　

级。ＧＰＳＢ、Ｃ、Ｅ级网主要是为建立国家二、三、四等　大地控制网，以及测图控制点。由于点位多，布设工　

作量大，布设前应进行技术设计，以获取量优的布测　

方案。在技术设计前应根据任务的需要，收集测区范　

围已有的卫星定位连续运行基准站、各种大地点位　

资料、各种图件，地质资料，以及测区总体建设规模　

和近期发展方向的资料。　

１．１我市测区内外有国家二、三等三角点成果计五　

点，可作测区四等ＧＰＳ起算点：　

１．２我市有合涧一安阳二等水准路线经过测区外，　

其中二等水准点合安２、合安５距测区甚近，可作测　区三、四等水准网的起算点：　

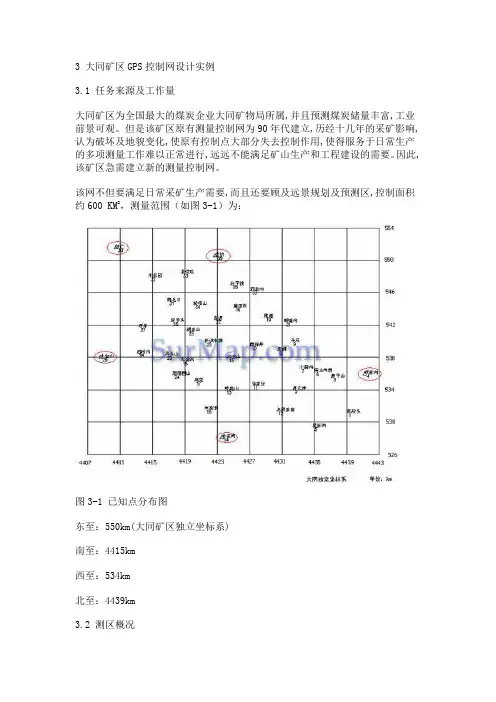

3 大同矿区GPS控制网设计实例

3.1 任务来源及工作量

大同矿区为全国最大的煤炭企业大同矿物局所属,并且预测煤炭储量丰富,工业前景可观。但是该矿区原有测量控制网为90年代建立,历经十几年的采矿影响,认为破坏及地貌变化,使原有控制点大部分失去控制作用,使得服务于日常生产的多项测量工作难以正常进行,远远不能满足矿山生产和工程建设的需要。因此,该矿区急需建立新的测量控制网。

该网不但要满足日常采矿生产需要,而且还要顾及远景规划及预测区,控制面积约600 KM2，测量范围（如图3-1）为：

图3-1 已知点分布图

东至：550km(大同矿区独立坐标系)

南至：4415km

西至：534km

北至：4439km

3.2 测区概况 大同矿区位于山西省大同市西南，地跨大同、朔州两市，地处东经112度53分─113度12分，北纬39度55分─40度零8分,距市区12。5公里，辖区与大同市南郊区交叉，总面积约90平方公里，号称百里矿区。区内为平缓的丘陵地貌，西南高，东北低。尖口山最高，标高1835.9米，口泉沟最低，标高1093.6米。境内主要山脉有七峰山、鸡爪山、大钟山、马武山等；主要河流有口泉河、十里河，均为季节性河流。该区厂矿企业主要分布在口泉─黑流水(口泉沟)，马军营─燕子山(云岗沟)两条狭长的山沟里。

通往矿区的铁路有大同—王村、大同—燕子山两条矿区专用线，各煤矿集运站都分散在两条专用线周围。以横穿矿区东西向的109国道、沿矿区东侧穿行的南北向大运公路为骨干线，配以矿区内专用公路，交通十分方便。

矿区供水水源以第四系潜水为主，现有大同市的白马城水源地以及时庄水源地，供水量严重不足，需另找新的水源。矿区电源主要来自大同市第一热电厂和神头电厂。

矿区现有生产煤矿55处，其中国有重点煤矿18处，设计能力3645万吨/年。截至1996年末，大同矿区保有探明储量386。43亿吨，其中生产矿井保有储量77。41亿吨。
