压力容器开孔补强接管有效外伸长度探讨
压力容器是一种高强度密封容器，在化工、石油、天然气等领域广泛应用。由于工作环境的复杂性和作业过程中可能发生的压力变化，压力容器内部会产生压力变化，这可能导致成型或开裂。因此，压力容器的补强接管设计非常重要。
补强接管是一种压力容器补强系统，可以加强容器的应力分布，从而提高其强度和安全性。在补强接管中，有效外伸长度是一个重要参数，直接影响该设备的稳定性和设计承载能力。因此，为了确保压力容器能够正常运行并避免事故的发生，有必要进行有效外伸长度的探讨。
有效外伸长度指的是管路的外部扩展长度，它通常分类为固体和管道。在压力容器中，大多数开孔补强接管设计使用管道式的有效外伸长度。管道式的接管因为其结构设计合理，应力分布均匀，使得其具有较高的强度和刚度。
在设计补强接管时，需要考虑多个参数，如补强接管的直径、壁厚、材料、分布、伸长长度等。其中，有效外伸长度是影响补强接管强度和稳定性的最重要参数之一。有效外伸长度太短，则意味着管道的承载能力会受到很大限制；而如果太长，则会增加压缩或屈曲的危险，从而减少承载能力。
因此，在进行开孔补强接管设计时，需要在保证其稳定性和强度的前提下，合理掌握有效外伸长度的大小。一般建议将有效外伸长度控制在合适范围内，以确保补强接管能够受到合适的应力作用，提高容器的承载能力。
总之，在压力容器开孔补强接管的设计中，有效外伸长度是非常重要的参数。正确的有效外伸长度设计可以大大提高补强接管的强度和稳定性，从而确保整个压力容器的安全性和稳定性。为了更好地掌握压力容器开孔补强接管有效外伸长度的探讨，下面将介绍相关的数据，并进行分析。
首先，需要考虑补强接管的直径、壁厚和材料等方面的数据。补强接管的直径一般为150mm-200mm，壁厚为10mm-20mm。材料的选择通常是使用高强度低合金钢或者不锈钢等，以确保接管有足够的强度和韧性。
其次，需要掌握接管的伸长长度数据。一般建议将伸长长度控制在1/6 ~ 1/3之间，这样可以保证接管具有合理的强度和稳定性。当然，伸长长度也不能过短，否则会影响接管的承载能力。

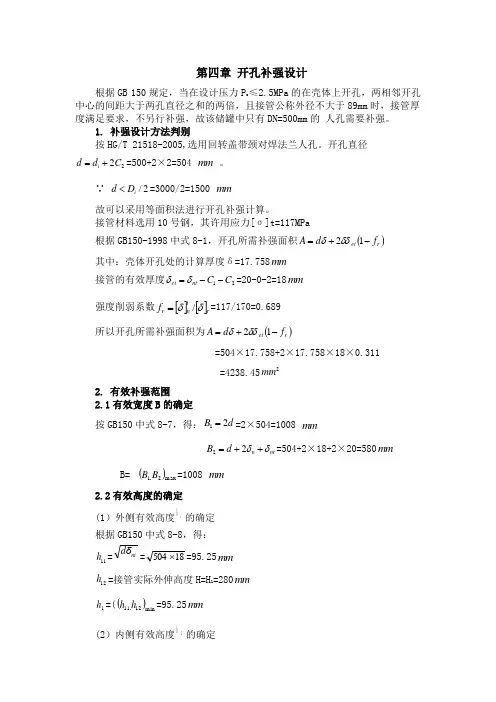

第 开孔补强设计
根据GB 150规定，当在设计压力Pc≤2.5MPa的在壳体上开孔，两相邻开孔中心的间距大于两孔直径之和的两倍，且接管公称外径不大于89mm时，接管厚度满足要求，不另行补强，故该储罐中只有DN=500mm的 人孔需要补强。
1. 补强设计方法判别
按HG/T 21518-2005,选用回转盖带颈对焊法兰人孔。开孔直径22Cddi=500+2×2=504 mm 。
∵ 2/iDd=3000/2=1500 mm
故可以采用等面积法进行开孔补强计算。
接管材料选用10号钢，其许用应力[σ]t=117MPa
根据GB150-1998中式8-1，开孔所需补强面积retfdA12
其中：壳体开孔处的计算厚度δ=17.758mm
接管的有效厚度21CCntet=20-0-2=18mm
强度削弱系数rtnrf/=117/170=0.689
所以开孔所需补强面积为retfdA12
=504×17.758+2×17.758×18×0.311
=4238.452mm
2. 有效补强范围
2.1有效宽度B的确定
按GB150中式8-7，得：dB21=2×504=1008 mm
ntndB22=504+2×18+2×20=580mm
B=max2,1BB=1008 mm
2.2有效高度的确定
(1）外侧有效高度h的确定
根据GB150中式8-8，得：
11h=ntdδ=18504=95.25mm
12h=接管实际外伸高度H=H1=280mm
1h=(min12,11hh=95.25mm
(2）内侧有效高度2h的确定 根据GB150-1998中式8-9，得：
21h=ntdδ=18504=95.25mm
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
1 / 4 1.接管.接管是压力容器与介质输送管道或仪表、安全附件管道等进行连接的附件.常用的接管有三种型式，即螺纹短管、法兰短管与平法兰。
螺纹短管式接管是一段带有内螺纹或外螺纹的短管。短管插入并焊接在容器的器壁上。短管螺纹用来与外部管件连接。这种型式的接管一般用于连接直径较小的管道，如接装测量仪表等。
法兰短管式接管一端焊有管法兰，一端插入并焊接在容器的器壁上。法兰用以与外部管件连接。这种型式的接管在容器外面的一段短管要求有一定的长度，以便短管与外部管件连接时能够顺利地穿进螺栓和上紧螺帽，这段短管的长度一般不小于100毫米.当容器外面有保温层时，或接管靠近容器本体法兰安装时，短管的长度要求更长一些。法兰短管式多用于直径稍大的接管。
平法兰接管是法兰短管式接管除掉了短管的一种特殊型式。它实际上就是直接焊在容器开孔处的一个管法兰。不过它的螺孔与一般管法兰的孔不同，是一种带有内螺纹的不穿透孔.这种接管与容器的连接有贴合式和插入式两种型式，贴合式接管有一面加工成圆柱状（或球状）,使与容器的外壁贴合，并焊接在容器开孔的外壁上，因而容器的孔可以开得小一些，但圆柱形的法兰面加工比较困难。插入式法兰接管两面都是平面，它插入到容器壁内表面并进行两面焊接.插入式接管加工比较简单，但不适宜用于容器内装有大直径部件（如塔板）的容器上.平法兰式接管的优点是它既可以作接口管与外部管件连接,又可以作补强圈，对器壁的开孔起补强作用，容器开孔不需另外再补强，缺点是装在法兰螺孔内的螺栓容易被碰撞而折断，而且一旦折断后要取出来则相当困难。
2。开孔。为了便于检查、清理容器的内部，装卸、修理工艺内件及满足工艺的需要，一般压力容器都开设有手孔和人孔.手孔的大小要使人的手能自由通过，并考虑手上还可能握有装拆工具和供安装的零件。一般手孔的直径不小于150毫米。对于内径≥1000mm的容器，如不能利用其它可拆除装置进行内部检验和清洗时，应开设人孔，人孔的大小应能使人能够钻入。手孔和人孔的尺寸应符合有关标准的规定。手孔和人孔有圆形和椭圆形两种.椭圆孔的的优点是容器壁上的开孔面积可以小一些，资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
1 浅析压力容器常规设计规范中的开孔补强设计
压力容器的开孔补强设计是压力容器设计的重要环节。目前,国内压力容器按常规规范设计开孔补强时的常用标准主要有 GB150—1998《钢制压力容器》（以下简称
GB150)、HG2058-1998《钢制化工容器强度计算规定》(以下简称 HG20582)及 ASME锅炉及压力容器规范第Ⅷ卷第一册《压力容 器建造规则》(以下简称 ASME）. GB150是强制性国家标准,是设计的最低要求 ,超出GB150开孔范围时，可以采用HG20582计算并遵循 HG20583—
1998《钢制化工容器结构设计规定》(以下简称 HG20583）规定结构进行设计。压力容器开孔补强设计的方法有很多，如等面积法、压力面积法、安定性分析法、极限分析法、 PVRC法、增量塑性理论方法及实验屈服法等等.鉴于软硬件条件的限制和从设计成本考虑,国内一般采用等面积法和压力面积法进行开孔补强设计 ，上面提及的设计规范就是采用这两种方法设计开孔补强的.
1。各规范开孔补强方法的理论基础
GB150和 ASME规范均采用等面积法进行开孔补强设计 ,而 HG20582中的补强计算采用的是压力面积补强法。压力面积法与等面积法的实质是一致的 ,都是从确保容器受载截面的一次平均应力 (平均强度 ）在一倍许用应力水平的计算方法 ，都未计及开孔边缘的局部应力和峰值应力对开孔的作用 ，只是两种方法对壳体有效补强范围的确定上有所不同 ；在补强金属面积的配置上，压力面积法比等面积法更具有密集补强的特点,对缓和接管根部应力集中的作用较大。
2 各规范开孔补强方法的适用范围比较
GB150和 ASME规范均适用于壳体上开圆形、椭圆形 (或类似形状 ）或长圆形孔.GB150规定孔的短径与长径之比应不大于 0。 5;而 ASME规定当短径与长径之比小于 0. 5时 ,应增强短径方向的补强。各规范对开孔直径的相对大小均有限制 ：
