通风空调工程技术交底

WORD 格式 整理

学习参考 资料分享

通风空调工程施工方案

一、主要分项工程施工方法：

（一）、风管系统制作安装

1、镀锌钢板法兰连接风管的制作安装

工艺流程：

下料→倒角→压口→组装→成型→铆接法兰→按系统编号→运至现场→确定标高→制作吊架→设置吊点→安装吊架→风管就位→找平找正

技术要求：

(1)空调送回风系统和通风系统采用镀锌钢板风道，法兰连接。采用镀锌镙栓和螺母连接。

(2)风管道镀锌钢板厚度按《通风与空调工程施工质量验收规范》（GB50243-2002）要求进行，

(3)风管连接板材拼接的咬口缝应错开，不得有十字型拼接缝。

(4)送排风、空调系统风管法兰的螺栓一及铆钉孔的孔距不大于150mm；正压送风法兰连接的螺栓一及铆钉孔的孔距不大于100mm；风管法兰的四角部位要设有螺栓。

(5)送排风、空调系统镀锌钢板风管边长大于800mm，管段长度大于 WORD 格式 整理

学习参考 资料分享 1250mm或单边面积大于1.2m2，正压送风风管边长大于800mm，管段长度大于1250mm或单边面积大于1.0m2，均应采取加固措施。风管的加固可采用楞筋、立筋、角钢（内外加固）、扁钢、加固及加固筋和管内支撑等形式。其加固要符合工程质量验收规范的要求。

(6)风管与配件的咬口缝紧密、宽度一致，折角平直，圆弧应均匀，两端面平行。风管无明显扭曲与翘角，表面平整，凹凸不大于10mm。

(7)风管外边长的允许偏差：当小于等于300mm时，为2mm；当大于300mm时，为3mm。管口平面度的允许偏差为2mm，风管两条对角线长度之差不大于3mm。

(8)风管法兰的焊缝应熔合良好、饱满、无假焊和孔洞；法兰平面度的允许偏差为2mm，相同规格法兰的螺孔排列应一致，具有互换性。

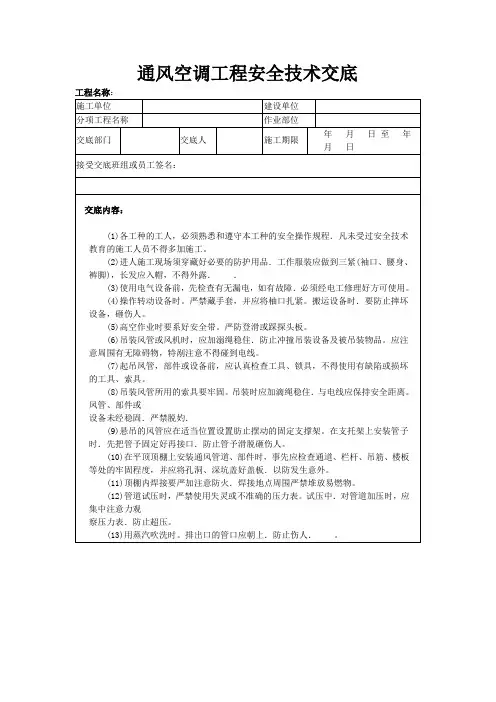

通风空调工程安全技术交底

工程名称：

施工单位 建设单位

分项工程名称 作业部位

交底部门 交底人 施工期限 年 月 日 至 年

月 日

接受交底班组或员工签名：

交底内容：

(1)各工种的工人，必须熟悉和遵守本工种的安全操作规程．凡未受过安全技术教育的施工人员不得多加施工。

(2)进人施工现场须穿藏好必要的防护用品．工作服装应做到三紧(袖口、腰身、裤脚)，长发应入帽，不得外露． ．

(3)使用电气设备前，先检查有无漏电，如有故障．必须经电工修理好方可使用。

(4)操作转动设备时。严禁藏手套，并应将柚口扎紧。搬运设备时．要防止摔坏设备，砸伤人。

(5)高空作业时要系好安全带。严防登滑或踩探头板。

(6)吊装风管或风机时，应加溺绳稳住．防止冲撞吊装设备及被吊装物品。应注意周围有无障碍物，特剐注意不得碰到电线。

(7)起吊凤管，部件或设备前，应认真检查工具、锁具，不得使用有缺陷或损坏的工具、索具。

(8)吊装风管所用的索具要牢固。吊装时应加滴绳稳住．与电线应保持安全距离。凤管、部件或

设备未经稳固．严禁脱妁．

(9)悬吊的风管应在适当位置设置肪止摆动的固定支撑架。在支托架上安装管子时．先把管予固定好再接口．防止管予滑脱砸伤人。

(10)在平顶顶棚上安装通风管道、部件时，事先应检查通道、栏杆、吊筋、楼板等处的牢固程度，并应将孔洞、深坑盖好盖板．以防发生意外。

(11)顶棚内焊接要严加注意防火．焊接地点周围严禁堆放易燃物。

(12)管道试压时，严禁使用失灵或不准确的压力表。试压中．对管道加压时，应集中注意力观

察压力表．防止超压。

(13)用蒸汽吹洗时。排出口的管口应朝上．防止伤人． 。 补充作业指导内容：

通风空调工程安全技术交底

工程名称：

施工单位 建设单位

分项工程名称 作业部位

交底部门 交底人 施工期限 年 月 日 至 年

月 日

接受交底班组或员工签名：

交底内容：

(1)各工种的工人，必须熟悉和遵守本工种的安全操作规程．凡未受过安全技术教育的施工人员不得多加施工。

(2)进人施工现场须穿藏好必要的防护用品．工作服装应做到三紧(袖口、腰身、裤脚)，长发应入帽，不得外露． ．

(3)使用电气设备前，先检查有无漏电，如有故障．必须经电工修理好方可使用。

(4)操作转动设备时。严禁藏手套，并应将柚口扎紧。搬运设备时．要防止摔坏设备，砸伤人。

(5)高空作业时要系好安全带。严防登滑或踩探头板。

(6)吊装风管或风机时，应加溺绳稳住．防止冲撞吊装设备及被吊装物品。应注意周围有无障碍物，特剐注意不得碰到电线。

(7)起吊凤管，部件或设备前，应认真检查工具、锁具，不得使用有缺陷或损坏的工具、索具。

(8)吊装风管所用的索具要牢固。吊装时应加滴绳稳住．与电线应保持安全距离。凤管、部件或

设备未经稳固．严禁脱妁．

(9)悬吊的风管应在适当位置设置肪止摆动的固定支撑架。在支托架上安装管子时．先把管予固定好再接口．防止管予滑脱砸伤人。

(10)在平顶顶棚上安装通风管道、部件时，事先应检查通道、栏杆、吊筋、楼板等处的牢固程度，并应将孔洞、深坑盖好盖板．以防发生意外。

(11)顶棚内焊接要严加注意防火．焊接地点周围严禁堆放易燃物。

(12)管道试压时，严禁使用失灵或不准确的压力表。试压中．对管道加压时，应集中注意力观

察压力表．防止超压。

(13)用蒸汽吹洗时。排出口的管口应朝上．防止伤人． 。 补充作业指导内容：

一、交底目的

为确保空调工程施工过程中的安全，预防事故发生，提高施工人员的安全意识，特制定本安全技术交底。

二、工程概况

1. 工程名称：______空调工程

2. 施工地点：______

3. 施工单位：______

4. 施工时间：______至______

三、施工人员要求

1. 施工人员必须经过专业培训，取得相关操作资格证书。

2. 施工人员应熟悉本工程的安全技术交底内容，掌握施工过程中的安全操作规程。

3. 施工人员应严格遵守国家有关安全生产的法律法规，确保自身和他人的生命财产安全。

四、施工安全注意事项

1. 电气安全：

（1）施工前应检查电气设备，确保其完好无损。

（2）施工过程中严禁私拉乱接电源，必须使用合格的电源插座和电线。

（3）高空作业时，必须使用绝缘手套、绝缘鞋等防护用品。

（4）施工结束后，应切断电源，确保电气设备处于安全状态。

2. 高空作业安全：

（1）高空作业人员必须穿戴安全带，并定期检查安全带的有效性。

（2）高空作业区域应设置安全防护栏杆，并配备专人监护。

（3）高空作业时，严禁抛掷物品，防止发生意外伤害。

3. 通风与空调设备安装安全： （1）安装前应检查设备外观，确保无损坏、变形等现象。

（2）安装过程中，严禁违规操作，防止设备损坏。

（3）设备安装完成后，应进行试运行，确保设备运行正常。

4. 材料运输安全：

（1）运输过程中，应确保材料堆放整齐，防止倾倒。

（2）运输车辆应遵守交通规则，确保行车安全。

（3）运输过程中，严禁酒后驾车、超速行驶等违规行为。

5. 环境保护：

（1）施工过程中，应采取措施减少噪音、粉尘等污染。

（2）施工结束后，应及时清理施工现场，防止环境污染。

五、应急措施

1. 发生火灾时，立即切断电源，使用灭火器灭火，并迅速撤离现场。

2. 发生触电事故时，立即切断电源，使用绝缘工具进行救援，并拨打急救电话。
