土木工程CAD考试大纲

  • 格式：doc
  • 大小：36.00 KB
  • 文档页数：3

《土木工程CAD》考试大纲

第一部分 期末考试说明

一、 期末考试要求

1．土木工程CAD是土木工程科学中一个比较年轻的分支学科，它的核心内容是研究如何运用计算机处理土木工程设计中的信息。本课程要求学生了解计算机技术在土木工程中应用的最新发展，掌握CAD技术的基本概念和理论。

2．土木工程CAD硬件环境是本课程的核心内容之一，要求学生熟悉各类图形输入、输出设备（如：键盘、鼠标、扫描仪、显示器、显示卡、打印机、绘图仪等）的工作原理和各项主要技术指标。

3．计算机图形学是土木工程CAD技术的数学基础。要求学生掌握二维图形生成的原理和常用算法，掌握主要几种图形变换（二维、三维几何变换、投影变换和窗口裁剪）的工作原理和实现方法。

4．AutoCAD2000是目前比较流行的绘图软件工具，在土木工程中有广泛的应用，要求学生熟练掌握AutoCAD2000的基本命令，能够用该软件完成中等复杂程度的土木工程施工图。

二、 课程的教学要求层次

本课程的教学内容要求由低到高分为“了解、熟悉、掌握”三个层次，上机实践内容由低到高分为“了解、学会、熟练”三个层次。

三、试题类型

本课程试卷采用四种题型：填空题、选择题、简答题、作图题。

四、考核形式

期末考试采用闭卷笔试形式，卷面满分为100分。

五、答题时限

考试时间为90分钟。

第二部分 考核的内容和要求

第一章 绪论

 考核知识点

1．CAD的基本概念及其研究与应用领域

2．CAD的发展历史、当前现状及难点与热点问题

 考核要求

了解CAD的发展历史、当前现状及难点与热点问题

第二章 常用图形输入、输出设备

 考核知识点 1．常用图形输入设备的种类、主要性能指标及使用方法。

2．常用图形输出设备的种类、主要性能指标及使用方法。

 考核要求

1.了解键盘、鼠标、扫描仪、显示卡、显示器、打印机和绘图仪的种类及主要性能指标;

2.掌握键盘、鼠标、打印机和绘图仪的使用方法.

第三章 二维图形的生成算法

 考核知识点

1、逐点比较法、数值微分法、Bresenham法的基本原理。

2、逐点比较法、数值微分法生成直线和圆的基本方法和步骤。

3、填充的基本原理。

 考核要求

1、了解线性变换及其逆变换

2、了解点、直线的生成

3、了解填充的基本原理

第四章 图形变换

 考核知识点

1、二维基本几何变换

2、齐次坐标与平移变换

3、二维基本变换矩阵的级联——组合变换

4、三维基本几何变换

5、投影变换（1）三视图投影 （2）透视变换

6、图形裁剪

 考核要求

了解平移变换、投影变换和图形裁剪

第五章 AutoCAD概述

 考核知识点

1、AutoCAD2000的主要功能

2、AutoCAD2000的用户界面

3、AutoCAD2000的基本命令

4、AutoCAD2000的系统需求

 考核要求

了解AutoCAD2000的主要功能、掌握AutoCAD2000的用户界面、基本命令和系统需求

第六章 AUTOCAD绘图

 考核知识点

1、AutoCAD2000中的开始创建新图

2、图层与实体特性

 考核要求

1、掌握绘图环境的设置

2、熟练掌握图层的设置（颜色、线型和线宽）

第七章 AUTOCAD基本绘图技术

 考核知识点

1、基本绘图命令 2、图形的编辑与修改

3、目标捕捉 4、图块与属性

5、图案及其填充 6、外部引用  考核要求

1．熟练掌握 AutoCAD基本绘图命令。（点、线、圆和圆弧以及多线、多段线和正多边形）

2．熟练掌握AutoCAD基本编辑命令。（复制、镜象、偏移、阵列、平移、旋转、比例、拉伸、修剪、延伸、打断、倒角、圆角和分解）

3．熟练掌握目标捕捉的设置和应用

4．熟练掌握图块的定义、插入和分解；熟练掌握图块的属性定义及应用

5．熟练掌握图案及其填充

6．掌握外部引用及图形数据交换（记住文件的后缀及转换的方法）

第八章 AutoCAD高级绘图技术

 考核知识点

1、AutoCAD2000高级绘图命令

2、文本的标注与编辑、尺寸的标注与编辑

3、改变对象特性

4、正等轴侧图的绘制

5、三维绘图

 考核要求

1、重点掌握绘制多线、多段线的设置、绘制及编辑

2、掌握文本的标注与编辑（字体、字型和高度的设置）、尺寸的标注与编辑

3、重点掌握改变图形对象特性的方法和步骤

第九章 AutoCAD的二次开发简介

 考核知识点

1、AutoCAD2000的开放式体系结构

2、程序参数文件

3、AutoLISP 简介

4、用户菜单设计

 考核要求

1、重点掌握AutoCAD2000的开放式体系结构

2、重点掌握用户菜单设计

3、掌握AutoLISP语言

4、掌握程序参数文件

第十章 专业图的绘制

 考核知识点

1、建筑平面图

2、建筑剖面图

3、建筑立面图

4、道路工程图

5、图纸输出时的设置

 考核要求

1、掌握AutoCAD绘制专业图的基本方法

2、重点掌握AutoCAD2000绘制专业图时尺寸标注、文本标注、块的应用

3、AutoCAD2000绘图输出专业图实际操作

合集下载

土木工程2009专升本考试大纲

土木工程2009专升本考试大纲

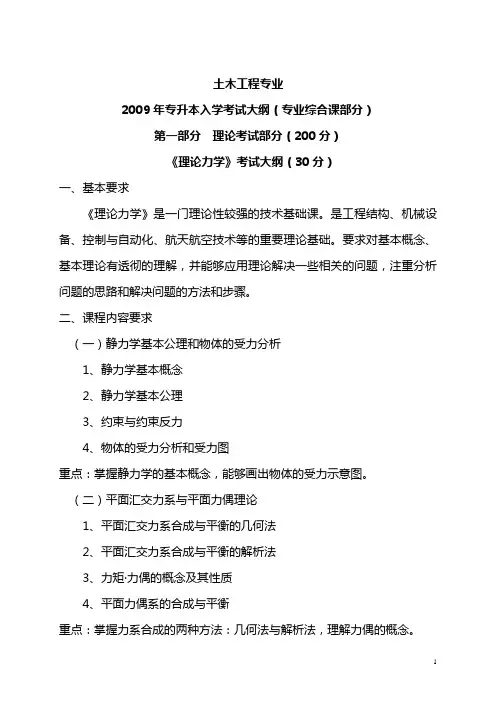

1 土木工程专业

2009年专升本入学考试大纲（专业综合课部分）

第一部分 理论考试部分（200分）

《理论力学》考试大纲（30分）

一、基本要求

《理论力学》是一门理论性较强的技术基础课。是工程结构、机械设备、控制与自动化、航天航空技术等的重要理论基础。要求对基本概念、基本理论有透彻的理解，并能够应用理论解决一些相关的问题，注重分析问题的思路和解决问题的方法和步骤。

二、课程内容要求

（一）静力学基本公理和物体的受力分析

1、静力学基本概念

2、静力学基本公理

3、约束与约束反力

4、物体的受力分析和受力图

重点：掌握静力学的基本概念，能够画出物体的受力示意图。

（二）平面汇交力系与平面力偶理论

1、平面汇交力系合成与平衡的几何法

2、平面汇交力系合成与平衡的解析法

3、力矩〃力偶的概念及其性质

4、平面力偶系的合成与平衡

重点：掌握力系合成的两种方法：几何法与解析法，理解力偶的概念。 2 （三）平面任意力系

1、力的平移定理

2、平面任意力系向已知点简化〃力系的主矢和主矩

3、简化结果分析〃合力矩定理

4、平面任意力系的平衡条件与平衡方程

5、平面平行力系的平衡方程

6、静定与静不定的问题〃物体系统的平衡

7、平面简单桁架的内力计算

重点：掌握力与力系的平移、简化，能够列出任意力系及平行力系的平衡方程。

（四）空间力系

1、力在空间坐标轴上的投影

2、力对轴的矩〃力对点的矩〃合力矩定理

3、空间汇交力系的合成与平衡

4、空间任意力系的平衡方程〃空间约束〃空间平行力系的中心〃物体的重心

重点：掌握任意力系的平衡方程，空间约束。

参考教材：

《建筑力学》 高等教育出版社 陈永龙 编著

3 《材料力学》考试大纲（100分）

《土木工程概论》考试大纲知识点

《土木工程概论》考试大纲知识点

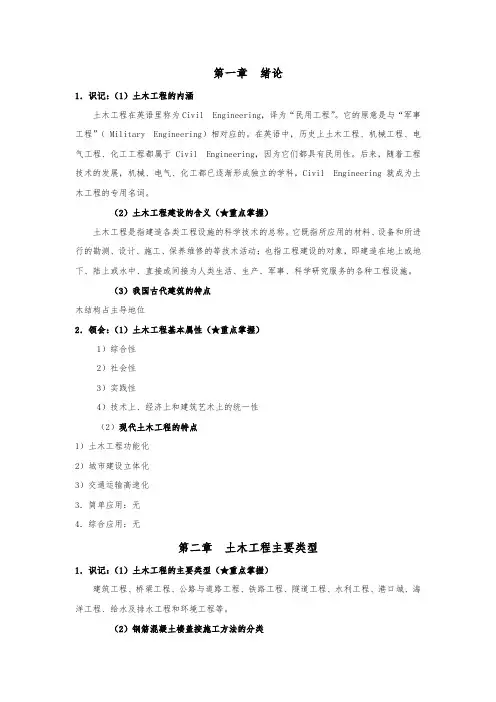

第一章 绪论

1．识记：（1）土木工程的内涵

土木工程在英语里称为Civil Engineering，译为“民用工程”。它的原意是与“军事工程”（ Military Engineering）相对应的。在英语中，历史上土木工程、机械工程、电气工程、化工工程都属于Civil Engineering，因为它们都具有民用性。后来，随着工程技术的发展，机械、电气、化工都已逐渐形成独立的学科，Civil Engineering就成为土木工程的专用名词。

（2）土木工程建设的含义（★重点掌握）

土木工程是指建造各类工程设施的科学技术的总称。它既指所应用的材料、设备和所进行的勘测、设计、施工、保养维修的等技术活动；也指工程建设的对象，即建造在地上或地下、陆上或水中、直接或间接为人类生活、生产、军事、科学研究服务的各种工程设施。

（3）我国古代建筑的特点

木结构占主导地位

2．领会：（1）土木工程基本属性（★重点掌握）

1）综合性

2）社会性

3）实践性

4）技术上、经济上和建筑艺术上的统一性

（2）现代土木工程的特点

1）土木工程功能化

2）城市建设立体化

3）交通运输高速化

3．简单应用：无

4．综合应用：无

第二章 土木工程主要类型

1．识记：（1）土木工程的主要类型（★重点掌握）

建筑工程、桥梁工程、公路与道路工程、铁路工程、隧道工程、水利工程、港口城、海洋工程、给水及排水工程和环境工程等。

（2）钢筋混凝土楼盖按施工方法的分类 分为现浇整体式楼盖和装配式楼盖。

（3）常见网架节点的种类

网架的节点构件有焊接球节点和螺栓球节点两种。焊接球节点有焊接钢板节点和焊接空心球节点。

（4）路面的排水坡度要求（★重点掌握）

为了排水，路面及路肩应做一定的坡度，i1及i2。它随路面的平整度而异，如混凝土路面i1为1%～1.5%；沥青路面i1为1.5%～2.5%；i2一般较i1大1%～2%。

2．领会：（1）房屋工程的分类（★重点掌握）
