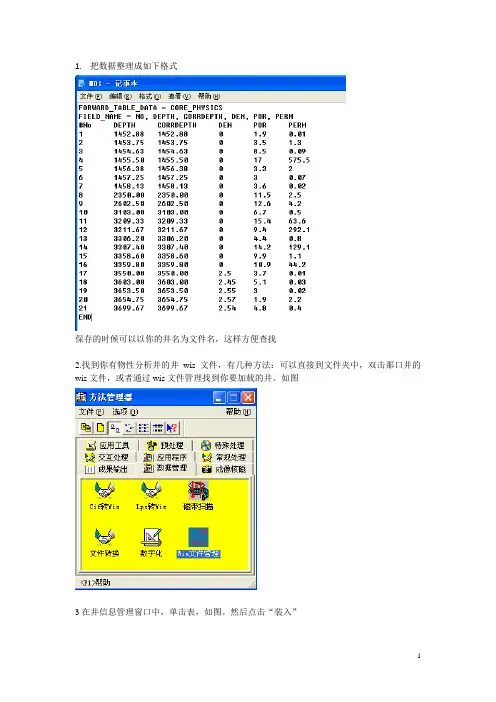

1.把数据整理成如下格式保存的时候可以以你的井名为文件名，这样方便查找2.找到你有物性分析井的井wis文件，有几种方法：可以直接到文件夹中，双击那口井的wis文件，或者通过wis文件管理找到你要加载的井。
如图3在井信息管理窗口中，单击表，如图。
然后点击“装入”出现如下界面按图中所列的方式，“浏览”找到你整理好了的物性数据，点确认即可在“选择装入方式”处，击“从文件装入表数据”；在“格式控制”栏选择数据输入格式。
击“浏览”弹出选择文件对话框，引入岩心分析数据文件。
然后击“确定”，程序自动将引入的岩心数据文件加入当前的WIS 文件中。
在列表栏显示core_physics 文件名。
检查数据在列表栏选择“CORE_PHYSICS”文件名，击“编辑”按钮弹出“表编辑对话框”：在该窗中可以查看、编辑、修改引入的岩心分析数据,核实正确与否。
岩心数据归位因为分析数据的深度来自于钻井深度，通常岩心分析数据和测井曲线的深度是有所差别的，需要归位处理。
数据显示在FORWARD平台上，随便用个模块，将当前井的测井曲线绘制出来。
在“绘图”菜单中，选择“地质数据”中的“物性分析”选项，程序弹出一个物性分析对象，将物性分析对象拉到相应的道对象中。
双击物性分析对象，弹出如下形式特性框：在“名称”栏，击弹出下拉菜单选择相应的物性分析曲线名，隐含DEN；物性分析曲线名分别有：DEN：岩心密度，POR：分析孔隙度，PERM：分析渗透率，SW：分析的含水饱和度，VCAL：分析的粘土含量，XMD：粒度中值。
在“别名”栏输入相应的说明。
击“显示方式”按钮，弹出如下形式窗口：在“刻度”栏输入左右刻度值；在“边界连线”栏，在显示方式处如果选择“左边界”或“右边界”时，用杆状图显示物性分析数据，其杆状图的线宽和颜色分别设置；如果选择“不连”，表示不画杆状图。
在“点显示方式”栏分别设置不同的显示符号，其符号大小由显示半径控制，符号颜色能够设置，在“实心填充图形”设置符号显示空心或实心。

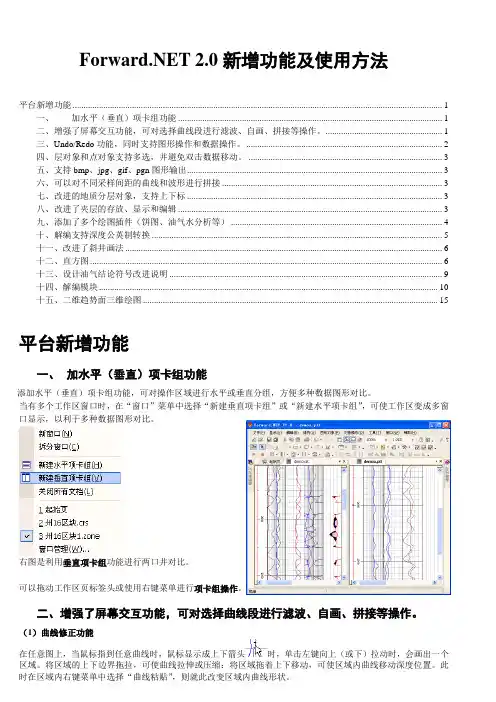

2.0新增功能及使用方法平台新增功能 (1)一、加水平（垂直）项卡组功能 (1)二、增强了屏幕交互功能，可对选择曲线段进行滤波、自画、拼接等操作。
(1)三、Undo/Redo功能，同时支持图形操作和数据操作。
(2)四、层对象和点对象支持多选，并避免双击数据移动。
(3)五、支持bmp、jpg、gif、pgn图形输出 (3)六、可以对不同采样间距的曲线和波形进行拼接 (3)七、改进的地质分层对象，支持上下标 (3)八、改进了夹层的存放、显示和编辑 (3)九、添加了多个绘图插件（饼图、油气水分析等） (4)十、解编支持深度公英制转换 (5)十一、改进了斜井画法 (6)十二、直方图 (6)十三、设计油气结论符号改进说明 (9)十四、解编模块 (10)十五、二维趋势面三维绘图 (15)平台新增功能一、加水平（垂直）项卡组功能添加水平（垂直）项卡组功能，可对操作区域进行水平或垂直分组，方便多种数据图形对比。
当有多个工作区窗口时，在“窗口”菜单中选择“新建垂直项卡组”或“新建水平项卡组”，可使工作区变成多窗口显示，以利于多种数据图形对比。
右图是利用垂直项卡组功能进行两口井对比。
可以拖动工作区页标签头或使用右键菜单进行项卡组操作。
二、增强了屏幕交互功能，可对选择曲线段进行滤波、自画、拼接等操作。
（1）曲线修正功能在任意图上，当鼠标指到任意曲线时，鼠标显示成上下箭头时，单击左键向上（或下）拉动时，会画出一个区域。
将区域的上下边界拖拉，可使曲线拉伸或压缩；将区域拖着上下移动，可使区域内曲线移动深度位置。
此时在区域内右键菜单中选择“曲线粘贴”，则就此改变区域内曲线形状。
（2）曲线目标区域重选功能用上面的操作在选中一段曲线进行拉伸或压缩或移动的同时，观察曲线变化，若不尽人意，按CTRL + 左键恢复到重新选择该段曲线。
（3）补其它曲线在区域内右键菜单中选择“复制数据”（如图GR1上划区域），再选择另一曲线（GR刻度头），则用第一条曲线区域内数据，补到第二条曲线对应深度上，并且还可以拖动上下边界拉伸或压缩，或移动深度位置后，再选择右键菜单中“粘贴曲线”，完成对第二条曲线的修补。
第31卷第2期2007年4月测井技术W ELL LOGGING T ECH NOLOGYV ol.31N o.2A pr2007文章编号:1004O1338(2007)02O0153O03Forward、Watch平台软件中的测井深度制式转换技术陈福利1,2,金勇2,张世刚2(1.中国地质大学,北京100083; 2.北京石大油软技术有限公司,北京100083)摘要:F or war d、Watch软件平台采用的公制深度系统,不适应英制深度单位测井资料处理和绘图需要。
针对测井深度制式转换问题,通过数据动态解编技术、深度制式自动识别技术、人工干预转换方法在F orw ar d、Watch软件平台上实现了测井资料数据格式与深度制式的统一。
应用表明,该技术提高了Fo rw ard、W atch平台解释处理测井资料的适应能力,保证了国际测井服务对不同深度制式的特殊资料处理需要。
关键词:测井资料;Fo rw ard软件平台;W atch软件平台;深度制式转换中图分类号:P631184;T E19文献标识码:ADepth Unit System Conversion in Forward and W atch PlatformCH EN F u-li1,2,JIN Yo ng2,ZH AN G Sh-i g ang2(1.China U nivers ity of Geos cien ces,Beijing100083,Chin a; 2.Chin a University of Petroleum,Beijing100083,Ch ina)Abstract:T he m etric depth system applied in Fo rw ar d and Watch platfo rm is unfit to process and plo t lo gg ing data reco rded in Eng lish unit sy stem.T echniques of data dynamic decode,automated identification o f depth unit sy stem and manual interv ening co nversion w ere utilized to convert and unify the depth unit system of the platfor ms.Its application results show ed that the technique im pr oved the adaptability of Forw ard and Watch platform in logg ing data processing.It meets the demand o f depth unit conversio n in international log ging services.Key words:w ell log ging data;Forw ard platfo rm;Watch platfo rm;depth unit sy stem conver sion0引言国产测井软件Forw ard、Watch平台在国内已经广泛推广应用,成为我国测井行业重要的测井资料处理工具之一[1~10]。
启动forward2.5平台，如图：
点击“用户区管理”，打开如下图的工区界面：
如是第一次使用则可以在上图中点击“文件”选择“打开工作区”。
打开“方法管理器”，如图：
点击“应用工具”，在界面中双击“应用自动生成器”，如图：
点击“文件”，选择“新应用”（也可“打开应用文件”），（选择类型后）如图：
而CP=BCP - ACP*H
其中：TM为声波骨架值
CP为压缩系数
BCP、ACP为地区参数，隐含为1.67和0.000203
H为计算点的深度值
这样CP为计算中间变量，TM、ACP、BCP则为计算过程中需要的参数。
在上图的“输入曲线”中输入AC，点击“增加”；再在“输出曲线”中输入ACC，点击“增加”；在“常数名称”中输入“TM”，“常数值”中输入“300”，点“增加”；
再在“常数名称”中依次输入ACP、BCP，“常数值”中对应的输入“0.203、1.67”
然后在右面空白处输入公式，最后完全输入的样式为：
输入完成后，点击左下的“编译连接”按钮，进行编译。
编译完成后提示如下：
点击“是”出现如下图对话框：
图标：
文件名：
描述：
参数卡名：
命令行：
点击“确定”，在方法管理器中的“应用程序”会出现如图的方法：
将井拖到方法上出现如图界面：
在界面中点击“编辑参数卡”保存在关闭，点击“执行处理方法”，按正常的情况是能出现
一条ACC曲线，但没有出现不知道为什么。
如要使用其他的使处理方法可在“方法管理器”中点击“常规处理”，将工区井位图中的任意口井拖到要使用的方法上出现上图的界面进行处理。

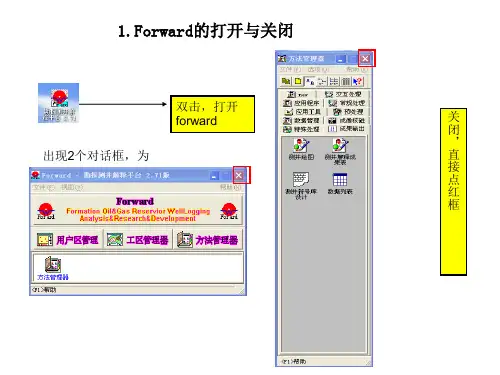

Forward操作流程Forward操作流程手册编写人：郭秀云编写日期：2011年07月中石化江汉石油管理局测录井工程公司解释中心目录一、Forward软件平台简介 (1)二、Forward平台操作流程简介 (4)1 启动和退出Forward平台 (4)1.1 启动Forward平台 (4)1.2 退出Forward平台 (5)2 数据管理 (6)2.1加载demo井数据 (6)2.2 井信息管理 (9)2.3 参数文件的装入 (17)2.4 文件转换 (18)3 预处理 (20)3.1 曲线编辑 (20)3.2 曲线校深 (21)4 成果输出 (24)4.1 测井绘图 (24)4.2 制作测井解释成果表 (48)一、Forward软件平台简介Forward（Formation Oil&Gas Reservoir Well_Logging Analysis & Research & Deveplopment的缩写）是地层油气层测井评价系统的缩写。
Forward为测井分析家、地球物理学家、地质学家及其它管理者提供丰富的软件服务环境。
作为一个专业应用软件系统的支持平台，Forward考虑到测井服务的广泛性，设计上保证解释中心、服务场点、测井现场及办公室管理对软件的需求，并随测井技术（仪器及评价技术）和计算机的发展而不断发展。
考虑到测井服务面对不同的地质条件和测井仪器，平台尽可能地开放。
用户可利用平台提供的各种工具和应用模块组织测井评价工程，也可以将自己的方法及技术加入到平台中，扩展其功能，真正作为测井分析评价、测井技术研究和测井技术开发的平台。
Forward平台的构成：Forward由平台底层和应用层两大部分构成。
平台底层WellBase(Well Basic Analysis System Enviroment)为测井基本分析系统环境，它是为满足勘探、开发测井资料的分析处理而设计开发的，具有测井数据输入、测井资料预处理、测井资料基本处理、测井解释成果输出等功能，由平台数据底层和平台工具两部分组成。
FORWARD27成像测井处理解释系统使用手册成像测井是90年代发展很快的新型测井技术。
可以提供分辨率高、可靠的二维或三维目地层物理参数图像，用于研究各种非均质非线性问题，评价油气产层，解决勘探开发的地质问题。
国内正在应用的成像测井仪器有斯仑贝谢的二极板地层微电阻率扫描测井FMS2、四极板地层微电阻率扫描测井FMS4、全井眼微电阻率扫描测井FMI，原西方阿特拉斯的声电组合成像测井STAR、环周声波成像CBIL，哈里伯顿微电阻率扫描测井EMI、以及声成像CAST_V。
本处理模块提供对上述各种测井仪器的数据处理、成像显示和解释评价工具。
处理流程：1、数据加载通过本平台提供的工具，将成像测井资料原始数据(LIS,DLIS,XTF,CLS)加载到平台，形成相应的WIS数据格式文件。
2、数据预处理可以做速度、加速度校正；极板纽扣电极对齐；动态、静态数据标准化；直方图均衡，EMEX校正，还可以自动剔除坏电极等。
可以生成高质量的测井成像图像。
对于FMI可以做DCA裂缝探测。
速度、加速度校正：由于测井仪器在井下不规则运行或遇卡会产生锯齿状或平直段曲线，识别其特征，利用加速度校正曲线重新采样进行校正。
数据归一化和数据预处理：由于不同的测井仪器测量的各电极测井曲线变化大，必须做数据标准化；同时，还对测井数据做极板纽扣电极对齐；动态、静态数据标准化；直方图均衡，EMEX 校正等。
剔除坏电极：电极工作不正常或电极与井壁接触不好，使曲线在某一段深度上数据几乎没有变化，而且其均值与相邻电极有很大不一致，本系统可以根据坏电极、相邻电极曲线特征恢复坏电极曲线。
3、生成成像图形根据地层声电变化特征，可以选取不同的归一化窗长，生成分辨率高的、地质特征明显的动态图形，也可以生成全井段统一刻度、归一化的静态图像。
扫描曲线的均衡归一处理：通过对采样数据在纵向、横向的均值和方差的归一化处理来实现数据的纵向、横向均衡化。
在整个处理井段内对扫描数据作归一化处理。
启动forward2.5平台，如图：
点击“用户区管理”，打开如下图的工区界面：
如是第一次使用则可以在上图中点击“文件”选择“打开工作区”。
打开“方法管理器”，如图：
点击“应用工具”，在界面中双击“应用自动生成器”，如图：
点击“文件”，选择“新应用”（也可“打开应用文件”），（选择类型后）如图：
而CP=BCP - ACP*H
其中：TM为声波骨架值
CP为压缩系数
BCP、ACP为地区参数，隐含为1.67和0.000203
H为计算点的深度值
这样CP为计算中间变量，TM、ACP、BCP则为计算过程中需要的参数。
在上图的“输入曲线”中输入AC，点击“增加”；再在“输出曲线”中输入ACC，点击“增加”；在“常数名称”中输入“TM”，“常数值”中输入“300”，点“增加”；
再在“常数名称”中依次输入ACP、BCP，“常数值”中对应的输入“0.203、1.67”
然后在右面空白处输入公式，最后完全输入的样式为：
输入完成后，点击左下的“编译连接”按钮，进行编译。
编译完成后提示如下：
点击“是”出现如下图对话框：
图标：
文件名：
描述：
参数卡名：
命令行：
点击“确定”，在方法管理器中的“应用程序”会出现如图的方法：
将井拖到方法上出现如图界面：
在界面中点击“编辑参数卡”保存在关闭，点击“执行处理方法”，按正常的情况是能出现
一条ACC曲线，但没有出现不知道为什么。
如要使用其他的使处理方法可在“方法管理器”中点击“常规处理”，将工区井位图中的任意口井拖到要使用的方法上出现上图的界面进行处理。
