广播电视发射台自动化监测系统的设计与应用

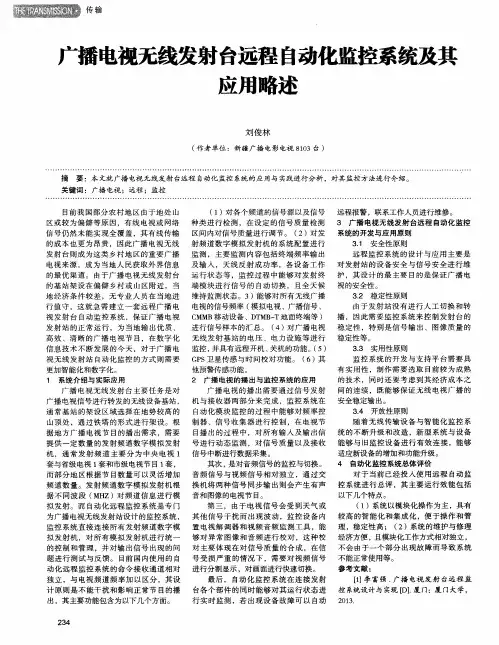

传输　广播电视无线发射台远程自动化监控系统及其　应用略述　刘俊林　（作者单位：新疆广播电影电视８１０３台）　摘要：本文就广播电视无线发射台远程自动化监控系统的应用与实践进行分析，对其监控方法进行介绍。　关键词：广播电视；远程；监控　目前我国部分农村地区由于地处山　区或较为偏僻等原因，有线电视或网络　信号仍然未能实现全覆盖，其有线传输　的成本也更为昂贵，因此广播电视无线　发射台则成为这类乡村地区的重要广播　电视来源，成为当地人民获取外界信息　的最优渠道。由于广播电视无线发射台　的基站架设在偏僻乡村或山区附近，当　地经济条件较差，无专业人员在当地进　行值守，这就急需建立一套远程广播电　视发射台自动监控系统，保证广播电视　发射站的正常运行，为当地输出优质、　高效、清晰的广播电视节目，在数字化　信息技术不断发展的今天，对于广播电　视无线发射站自动化监控的方式则需要　更加智能化和数字化。　１　系统介绍与实际应用　广播电视无线发射台主要任务是对　广播电视信号进行转发的无线设备基站，　通常基站的架设区域选择在地势较高的　山顶处，通过铁塔的形式进行架设。根　据地方广播电视节目的播出需求，需要　提供一定数量的发射频道数字模拟发射　机，通常发射频道主要分为中央电视１　套与省级电视１套和市级电视节目１套，　而部分地区根据节目数量可以灵活增加　频道数量。发射频道数字模拟发射机根　据不同波段（ＭＨＺ）对频道信息进行模　拟发射。而自动化远程监控系统是专门　为广播电视无线发射站设计的监控系统，　监控系统直接连接所有发射频道数字模　拟发射机，对所有模拟发射机进行统一　的控制和管理，并对输出信号出现的问　题进行测试与反馈。目前国内使用的自　动化远程监控系统的命令接收通道相对　独立，与电视频道频率加以区分，其设　计原则是不能干扰和影响正常节目的播　出，其主要功能包含为以下几个方面。　２３４　（１）对各个频道的信号源以及信号　种类进行检测，在设定的信号质量检测　区间内对信号质量进行调节。（２）对发　射频道数字模拟发射机的系统配置进行　监测，主要监测内容包括终端频率输出　及输入，天线反射成功率，各设备工作　运行状态等，监控过程中能够对发射终　端模块进行信号的自动切换，且全天候　维持监测状态。３）能够对所有无线广播　电视的信号频率（模拟电视、广播信号、　ＣＭＭＢ移动设备、ＤＴＭＢ—Ｔ地面终端等）　进行信号样本的汇总。（４）对广播电视　无线发射基站的电压、电力设施等进行　监控，并具有远程开机、关机的功能。（５）　ＧＰＳ卫星传感与时间校对功能。（６）其　他预警传感功能。　２广播电视的播出与监控系统的应用　广播电视的播出需要通过信号发射　机与接收器两部分来完成，监控系统在　自动化模块监控的过程中能够对频率控　制器、信号收集器进行控制，在电视节　目播出的过程中，对所有输入及输出信　号进行动态监测，对信号质量以及接收　信号中断进行数据采集。　其次，是对音频信号的监控与切换。　音频信号与视频信号相对独立，通过交　换机将两种信号同步输出则会产生有声　音和图像的电视节目。　第三，由于电视信号会受到天气或　其他信号干扰而出现波动，监控设备内　置电视解调器和视频音频监测工具，能　够对异常图像和音频进行校对，这种校　对主要体现在对信号质量的合成，在信　号受损严重的情况下，需要对视频信号　进行分割显示，对画面进行快速切换。　最后，自动化监控系统在连接发射　台各个部件的同时能够对其运行状态进　行实时监测，若出现设备故障可以自动　远程报警，联系工作人员进行维修。　３广播电视无线发射台远程自动化监控　系统的开发与应用原则　３．１安全性原则　远程监控系统的设计与应用主要是　对发射站的设备安全与信号安全进行维　护，其设计的最主要目的是保证广播电　视的安全性。　３．２稳定性原则　由于发射站没有进行人工切换和转　播，因此需要监控系统来控制发射台的　稳定性，特别是信号输出、图像质量的　稳定性等。　３．３实用性原则　监控系统的开发与支持平台需要具　有实用性，制作需要选取目前较为成熟　的技术，同时还要考虑到其经济成本之　间的连续，既能够保证无线电视广播的　安全稳定输出。　３．４开放性原则　随着无线传输设备与智能化监控系　统的不断升级和改造，新型系统与设备　能够与旧监控设备进行有效连接，能够　适应新设备的增加和功能升级。　４自动化监控系统总体评价　对于当前已经投入使用远程自动监　控系统进行总评，其主要运行效能包括　以下几个特点。　（１）系统以模块化操作为主，具有　较高的智能化和集成化，便于操作和管　理，稳定性高；（２）系统的维护与修理　经济方便，且模块化工作方式相对独立，　不会由于一个部分出现故障而导致系统　不能正常使用等。　参考文献：　…１李富强．广播电视发射台远程监　控系统设计与实现【Ｄ】．厦门：厦门大学，　

２０１０年６月　第ｌ３卷第１２期　中国管理信息化　Ｃｈｉｎａ　Ｍａｎａｇｅｍｅｎｔ　Ｉｎｆｏｒｍａｔｉｏｎｉｚａｔｉｏｎ　Ｊｕｎ．，２０１０　Ｖｏ１．１３．Ｎｏ．１２　

简论广播电视发射台自动化监测管理平台实现和应用　

刘　义　

（吉林省广播电视监测台，长春１３００３３）　

［摘要］随着广播电视事业的飞速发展．为保证各发射台“三满播出”．保障人民群众能够收看到高质量的广播电视节　目．建设一个全省发射台智能控制管理系统势在必行　发射台智能监控管理系统平台以先进的科学技术完善发射台管　理，以先进的监控设备为基础，以科学的管理理念为平台，实现发射机和机房环境的实时状态监控，实现管理人员对发　射机的远程维护和操作，实现省级、市级对所辖区各个台站的运行情况的集中监管，有效提高工作效率和运行维护管理　水平减轻工作强度和减少人为责任事故，降低运行成本，确保安全播出。　［关键词］广播电视；发射台自动化；监测；控制；三点监测；三级网络；ＳＤＨ网络　ｄｏｉ：１０．３９６９／ｉ．ｉｓｓｎ．１６７３—０１９４．２０１０．１２．０３１　［中图分类号］Ｆ２７０Ｊ；ＴＰ２７７　［文献标识码］Ａ　［文章编号］１６７３—０１９４（２０１０）１２－００８０—０３　

一、平台的总体规划、具备的功能　

吉林省发射台智能监控管理系统采用了三级网络　

结构：以一个省级监管中心为平台中心，９个市（州）为　

［收稿日期］２００９—０６—１５　监管分中心，全省１１２个中波、调频、电视发射台（转播　

台）为监控前端，组成一个技术先进、功能齐全、反应快　

捷、数字化、网络化、自动化、智能化的全省广播电视发　

射台智能监控管理系统。　

出库、运输、验收的凭证。在电子看板供货模式下每一次　

物料的供应都是对物料实际消耗的补充．充分体现了准　

时制物流的原则　电子看板供货模式适用于大规模批量　供货的零部件。但电子看板供货的不足之处是：当该零　

部件由于各种原因使用量减少时．如不能及时对其进行　

第４期　２０１８年２月　无线互联科技　Ｗｉｒｅｌｅｓ　Ｓ　Ｉｎｔｅｒｎｅｔ　Ｔｅｃｈｎｏｌｏｇ　Ｎｏ．４　Ｆｅｂｒｕａｒｙ，２０１８　

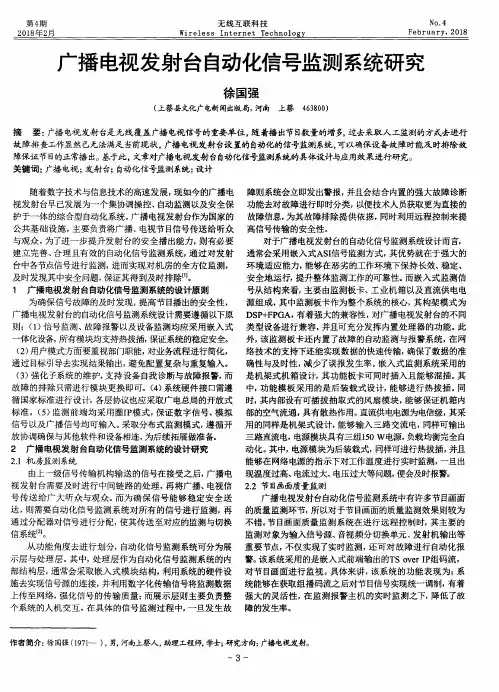

广播电视发射台自动化信号监测系统研究　

徐国强　

（上蔡县文化广电新闻出版局，河南上蔡４６３８００）　

摘　要：广播电视发射台是无线覆盖广播电视信号的重要单位，随着播出节目数量的增多，过去采取人工监测的方式去进行　故障排查工作显然已无法满足当前现状，广播电视发射台设置的自动化的信号监测系统，可以确保设备故障时能及时排除故　

降『呆证节目的正常播出。基于此，文章对广播电视发射台自动化信号监测系统的具体设计与应用效果进行研究。　

关键词：广播电视；发射台；自动化信号监测系统；设计　

随着数字技术与信息技术的高速发展，现如今的广播电　视发射台早己发展为一个集协调操控、自动监测以及安全保　

护于一体的综合型自动化系统。广播电视发射台作为国家的　

公共基础设施，主要负责将广播、电视节目信号传送给听众　与观众，为了进一步提升发射台的安全播出能力，则有必要　

建立完善、合理且有效的自动化信号监测系统，通过对发射　

台中各节点信号进行监测，进而实现对机房的全方位监测，　

及时发现其中安全问题，保证其得到及时排除［１】。　

１　广播电视发射台自动化信号监测系统的设计原则　

为确保信号故障的及时发现，提高节目播出的安全性，　

广播电视发射台的自动化信号监测系统设计需要遵循以下原　则：（１）信号监测、故障报警以及设备监测均应采用嵌入式　

一体化设备，所有模块均支持热拔插，保证系统的稳定安全。　（２）用户模式方面要重视部门职能，对业务流程进行简化，　

通过目标引导去实现结果输出，避免配置复杂与重复输入。　

（３）强化子系统的维护，支持设备自我诊断与故障报警，而　

故障的排除只需进行模块更换即可。（４）系统硬件接口需遵　

循国家标准进行设计，各层协议也应采取广电总局的开放式　

标准。（５）监测前端均采用圈ＩＰ模式，保证数字信号、模拟　信号以及广播信号均可输入。采取分布式监测模式，遵循开　

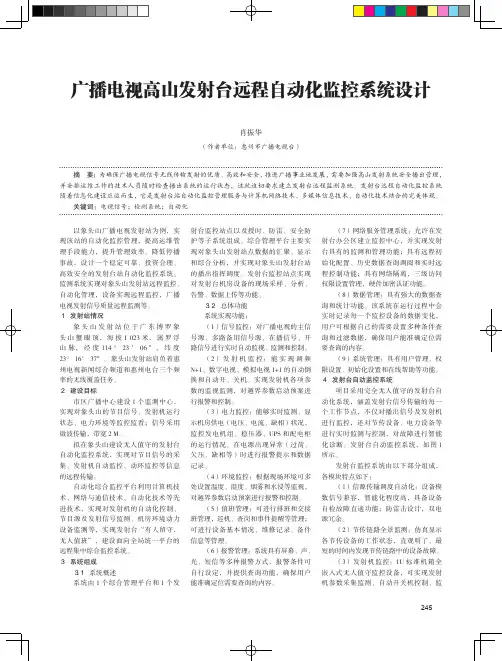

245广播电视高山发射台远程自动化监控系统设计
