管道工考试试题及答案

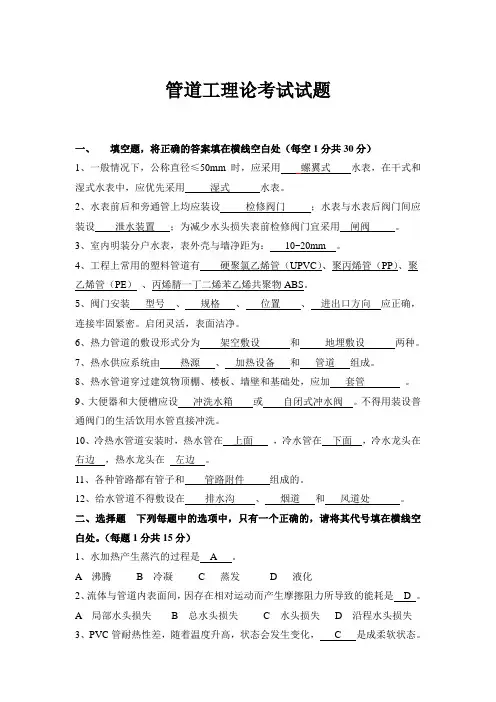

管道工理论考试试题

一、 填空题,将正确的答案填在横线空白处每空1分共30分

1、一般情况下,公称直径≤50mm时,应采用 螺翼式 水表,在干式和湿式水表中,应优先采用 湿式 水表;

2、水表前后和旁通管上均应装设 检修阀门 ；水表与水表后阀门间应装设 泄水装置 ；为减少水头损失表前检修阀门宜采用 闸阀 ;

3、室内明装分户水表,表外壳与墙净距为： 10~20mm ;

4、工程上常用的塑料管道有 硬聚氯乙烯管UPVC、聚丙烯管PP、聚乙烯管PE 、丙烯腈一丁二烯苯乙烯共聚物ABS;

5、阀门安装 型号 、 规格 、 位置 、 进出口方向 应正确,连接牢固紧密;启闭灵活,表面洁净;

6、热力管道的敷设形式分为 架空敷设 和 地埋敷设 两种;

7、热水供应系统由 热源 、 加热设备 和 管道 组成;

8、热水管道穿过建筑物顶棚、楼板、墙壁和基础处,应加 套管 ;

9、大便器和大便槽应设 冲洗水箱 或 自闭式冲水阀 ;不得用装设普通阀门的生活饮用水管直接冲洗;

10、冷热水管道安装时,热水管在 上面 ,冷水管在 下面 ,冷水龙头在

右边 ,热水龙头在 左边 ;

11、各种管路都有管子和 管路附件 组成的;

12、给水管道不得敷设在 排水沟 、 烟道 和 风道处 ;

二、选择题 下列每题中的选项中,只有一个正确的,请将其代号填在横线空白处;每题1分共15分

1、水加热产生蒸汽的过程是 A ;

A 沸腾 B 冷凝 C 蒸发 D 液化

2、流体与管道内表面间,因存在相对运动而产生摩擦阻力所导致的能耗是 D ;

A 局部水头损失 B 总水头损失 C 水头损失 D 沿程水头损失

3、PVC管耐热性差,随着温度升高,状态会发生变化, C 是成柔软状态;

A 80℃ B 85℃ C 130℃ D 180℃

4、塑料排水管与铸铁排水管相比显着的特点是 D ,因而安装很方便;

A 耐腐蚀性好 B 线膨胀系数大 C 易于沾接 D 密度小 5、当管道安装完毕,为了检查管道焊口的 C ,要对管道焊口进行无损探伤;

A 表面质量 B 外观质量 C 内部质量 D 清洁程度

6、法兰连接时应保持平行,其偏差不大于法兰外径的 A ,且不大于2mm;

A 1000 B 2/1000 C 5/1000 1000

7、给水引入管与排水排除管管外壁的水平距离不得小于 A ;

A B 1.5 C D

8、安装螺翼式水表,表前与阀门应有 A 水表直径的直线段;

A 8—10倍 B 5—7倍 C 9—12倍 D 4—6倍

9、管道安装后,进行水压试验,试验压力不应小于 B ;

A B C D

10、热水横应有不小于 C 的坡度,以便放气和泄水;

A B 0.002 C D

11、生活污水如需经化粪池处理,粪便污水易于生活废水 A ;

A 合流 B 分流

12、排出管与室外排水管的连接,一般采用管顶平接法,水流转角不得小于

D ;

A 30° B 45° C 60° D 90°

13、卫生器具的安装固定必须牢固、平稳、不歪斜,垂直度偏差不大于 A ;

A 3mm B 3.5mm C 4mm D 4.5mm

14、铸铁给水管分承插式和 D 两种,铸铁下水管只有承插式一种;

A 单承式 B 双承式 C 多承式 D 法兰式

15、阀门型号：H41H-16中,第一个H表示该阀门类别是 A ;

A 截至阀 B 止回阀 C 闸阀 D 调节阀

三、判断题 下列判断正确的答“√”错误的打“×”每题1分共15分

1、水表安装不分方向均可; ×

2、塑料管道是电的不良导体,具有绝缘性,常用作电线、电缆的套管; ×

3、就地安装的压力表不应固定在振动较大的工艺设备和管道上; √

4、水表应安装在便于检修和读数,不宜暴晒、冻结、污染和机械损伤的地方;

√

5、为了检验焊口的内部质量,而不能损伤焊口本身,因此进行无损探伤;√ 6、管道及管道支座必要时可铺在冻土和松土上; ×

7、阀门安装时,手柄朝向必须朝上; ×

8、法兰安装时,可用强紧螺栓的方法消除歪斜; ×

9、管道安装的一般顺序是:先装地下,后装地上；先装大管道,后装小管道；先装支吊架,后装管道; √

10、给水管道水压试验时在10min内压力将不大于50KPa,然后将试验压力降至工作压力座外观检查,以不漏为合格; √

11、 给水管道安装后,进行水压试验,试验压力不应小于. ×

12、暗装或地埋的排水管道,在隐蔽前必须作水压试验; ×

13、给水管道与其它管道同沟或架空敷设时,宜敷设在排水管的下面,热水管或蒸气管的上面; ×

14、高空作业时,如天冷工人可以喝点酒; ×

15、配合焊工组对管口的管道工人,应戴上手套和面罩,不许穿短裤、短袖衣衫工作; √

四、简答题每题8分共40分

１、管道系统试压前应具备的条件是什么

答：1检查该系统的管道与设备完成情况；2施工应符合设计和相应的施工及验收规范等规定与要求；3支、吊架紧固可靠；4管线上所有临时用的堵板、夹具已清楚等；5试验用的临时加固措施安全可靠；6焊接外观检查和为无损探伤合格,焊缝及检查的部位未刷漆和绝热；7将不能参与的设备、仪表、附件与试验系统隔离或拆除,如安全阀、爆破片等；8试验用的压力表必须是经校验合格的压力表,标的精度不低于级,表的最大值为被测压力的最大压力倍,压力表不少于2块；9具有批准的实验方案；10确认无问题时,才能开始进行试压;

２、简述卫生设备安装的一般要求;

答：卫生器具的安装位置正确,安装牢靠,外观美观,密封性好,便于检护、维修,满足使用功能的要求,并不会污染给水管道的情况;

３、给水管道的材料是如何选用的

答：给水管道的选用应根据水质要求来选用,生活饮用水应选用镀锌钢管、塑料管;管径不大于150mm时,可采用给水铸铁管、塑料管;所选用的钢管件应与要求的管件相适应;

４、简述管道安装应统计哪些主要的辅助材料

答：主要包括小型支吊架、托盒、法兰阀门连接螺栓、垫片、生胶带、麻、铅油、锯条、焊条、氧气、乙炔气等;

５、简述热水管道的安装;

答：1热水管道一般为明装,如建筑或工艺有特殊要求,则可暗装,但必须要考虑安装及检修的方便;2热水管道穿过建筑物顶棚、楼板、墙壁和基础出,均应加钢套管;3膨胀管上不得安装阀门;

一、管材种类：

1、金属管材：可分为黑色金属,有色金属管材两类;

2、黑色金属管材：灰铁管、球铁管、钢管,白铁管、铁管内喷塑或内面再压入塑料管;

3、有色金属管材：铅管、铜管

4、非金属管材：可分为混凝土制品、塑料制品和玻璃钢制品;

5、混凝土管材：预应加砼管,自应力钢筋砼管、钢套筒预应力砼管;

6、塑料管材：聚氯乙烯管UPVC,聚乙烯管PE;

二、管材连接方式

1、金属管连接方式：

1法兰连接；

2承插式连接A柔性接口；B刚性接口;

2、塑料管连接方式：1胶圈接口；2电熔接口;

三、水压试验

过去,水压试验是指承受工作压力P=；试验水压力为 mpa;

四、闸阀

1、口径≤50mm的闸阀结构上有皮钱、闸板转心阀球阀等,多为丝扣连接;

2、口径≥75mm的闸阀在密封形式上有硬密封、软密封；从闸板装配上有明杆、暗杆；从闸板形式上有平行式、楔式、法兰连接的阀门;

3、蝶阀用于大口径管道上,分为立式和卧式;

五、消火栓：分为室内、室外两种,在安装形式上分地上式和地下式;

六、检查井：井身材料大都是砖砌体,通常采用75砖及50水泥砂浆砌筑;在有地下水地区,井外壁可抹1：2水泥砂浆;在已成型的道路上,井盖与路面高度应尽量一致,在郊外农田内,井盖应比地面高出10-20cm;

七、支墩类别

①水平支墩 ②上弯支墩 ③下弯支墩 ④空间两相扭曲支墩

八、管道定额沟宽要求

DN50-70 沟宽600mm

DN100-200沟宽700mm

DN250-350沟宽800mm

DN400-450沟宽1.0m

DN500-600沟宽1.3m 九、管道埋深需最低保证管顶覆土在700mm以上;

十、验收规范要求沟宽每侧工作宽度

管材

管径 金属管 非金属管

DN200-500 0.3m 0.4m

DN600-1000 0.4m 0.5m

十一、给水铸铁管铺设时接口形成

①青铅接口；②石棉水泥接口；③膨胀水泥接口;

十二、铸铁管水泥接口打口时,拧紧的麻辨直径约为倍的缝隙宽度,以保证接口填塞严密,填麻圈数可按表：

管径mm

填麻圈数

≤400 用一缕油麻绕填两圈

450~800 每圈用一缕油麻填两圈

≥900 每圈用一缕油麻填三圈

十三、铸铁管打口时填麻深度：约占水口总深度的1/3,但不得超过水口水线里缘;

十四、铸铁管打口用水泥：普通水泥采用425以上的硫酸盐水水泥或矿碴硅盐水泥;

十五、户表井砌筑流程：井坑、C15垫层、砌体、抹面、井盖安装;

十六、排水管接口：水泥砂浆平企接口；

钢丝网水泥砂浆平企接口；

石棉水泥砂浆企接口；

预制混凝土外套环石棉水泥接口；

现浇混凝土套环接口；

变形缝；

承插水泥砂浆接口；

承插沥青油膏接口；

陶土管水泥砂浆接口；

钢筋混凝土秉性接口橡胶圈; 十七、管道安装完毕做管道试压,通水前需要做管道消毒和冲洗两道工序;
