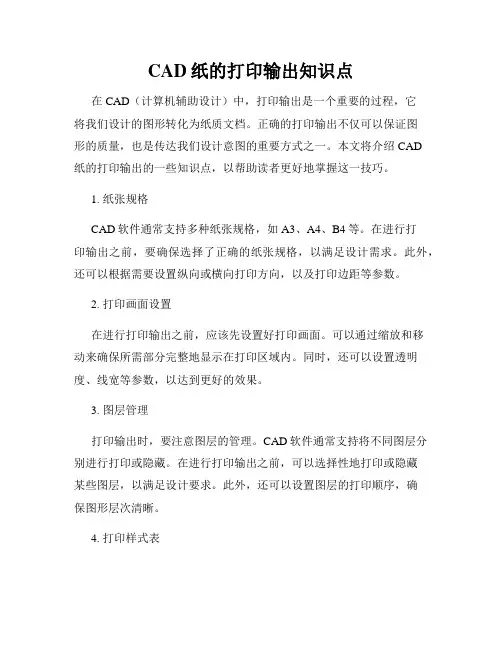

CAD纸的打印输出知识点在CAD（计算机辅助设计）中，打印输出是一个重要的过程，它将我们设计的图形转化为纸质文档。

正确的打印输出不仅可以保证图形的质量，也是传达我们设计意图的重要方式之一。

本文将介绍CAD纸的打印输出的一些知识点，以帮助读者更好地掌握这一技巧。

1. 纸张规格CAD软件通常支持多种纸张规格，如A3、A4、B4等。

在进行打印输出之前，要确保选择了正确的纸张规格，以满足设计需求。

此外，还可以根据需要设置纵向或横向打印方向，以及打印边距等参数。

2. 打印画面设置在进行打印输出之前，应该先设置好打印画面。

可以通过缩放和移动来确保所需部分完整地显示在打印区域内。

同时，还可以设置透明度、线宽等参数，以达到更好的效果。

3. 图层管理打印输出时，要注意图层的管理。

CAD软件通常支持将不同图层分别进行打印或隐藏。

在进行打印输出之前，可以选择性地打印或隐藏某些图层，以满足设计要求。

此外，还可以设置图层的打印顺序，确保图形层次清晰。

4. 打印样式表CAD软件中的打印样式表可以用来控制打印输出中线型、颜色、填充等参数。

在进行打印输出之前，可以选择适当的打印样式表，以满足设计要求。

同时，还可以根据需要自定义打印样式表，以实现更加个性化的输出效果。

5. 打印预览在进行打印输出之前，建议先进行打印预览。

通过打印预览，可以清楚地看到纸张上的图形效果，及时发现问题并进行调整。

只有确保图形效果满意之后，才进行实际的打印输出操作。

6. 打印驱动选择CAD软件打印输出时需要依赖打印机的驱动程序。

在进行打印输出之前，要确保选择了合适的打印驱动，以确保图形的准确输出。

如果使用不正确的打印驱动可能导致输出结果不符合预期。

7. 打印设置在进行打印输出之前，还要进行一些打印设置。

例如，可以选择打印分辨率、打印质量等参数，以适应不同的需求。

此外，还可以选择是否打印边框、图例等辅助元素，并进行适当的调整。

8. 打印纸质选择合适的纸质也是打印输出中的重要一环。

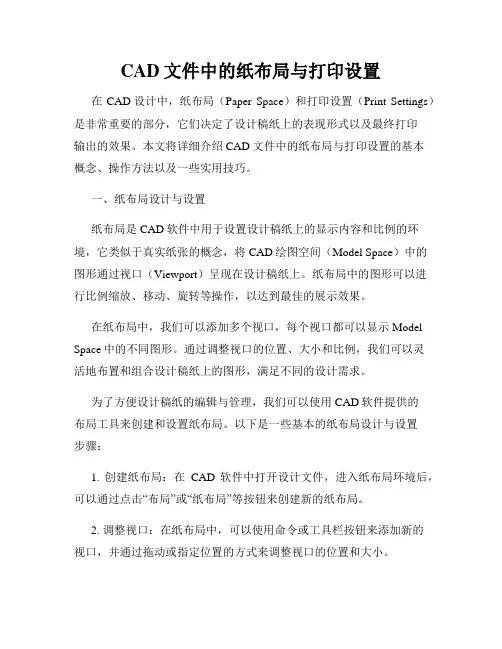

CAD文件中的纸布局与打印设置在CAD设计中，纸布局（Paper Space）和打印设置（Print Settings）是非常重要的部分，它们决定了设计稿纸上的表现形式以及最终打印输出的效果。

本文将详细介绍CAD文件中的纸布局与打印设置的基本概念、操作方法以及一些实用技巧。

一、纸布局设计与设置纸布局是CAD软件中用于设置设计稿纸上的显示内容和比例的环境，它类似于真实纸张的概念，将CAD绘图空间（Model Space）中的图形通过视口（Viewport）呈现在设计稿纸上。

纸布局中的图形可以进行比例缩放、移动、旋转等操作，以达到最佳的展示效果。

在纸布局中，我们可以添加多个视口，每个视口都可以显示Model Space中的不同图形。

通过调整视口的位置、大小和比例，我们可以灵活地布置和组合设计稿纸上的图形，满足不同的设计需求。

为了方便设计稿纸的编辑与管理，我们可以使用CAD软件提供的布局工具来创建和设置纸布局。

以下是一些基本的纸布局设计与设置步骤：1. 创建纸布局：在CAD软件中打开设计文件，进入纸布局环境后，可以通过点击“布局”或“纸布局”等按钮来创建新的纸布局。

2. 调整视口：在纸布局中，可以使用命令或工具栏按钮来添加新的视口，并通过拖动或指定位置的方式来调整视口的位置和大小。

3. 缩放比例：选中视口后，可以通过命令或属性栏来设置视口的比例，使图形在纸上按照指定比例进行显示。

4. 添加导航工具：为了方便图形的编辑和查看，可以在纸布局中添加导航工具，如放大镜、平移工具等，以便更加精确地调整和操作图形。

5. 设置图形属性：纸布局中的图形可以进行调整和编辑，如移动、旋转、缩放等操作，同时也可以设置图形的颜色、线型、填充等属性。

通过以上步骤，我们可以完成纸布局的设计与设置，将CAD绘图空间中的图形以最佳的方式展现在设计稿纸上。

二、打印设置与输出纸布局设置完毕后，我们需要进行打印设置，以确定最终打印输出的效果。

CAD中的图纸打印和尺寸调整在CAD软件中，图纸的打印和尺寸调整是非常重要的环节。

在进行图纸打印前，我们需要确认图纸的尺寸是否符合要求，并根据需要进行调整。

本文将介绍CAD软件中图纸打印和尺寸调整的相关技巧。

一、图纸打印1. 打开CAD软件并加载需要打印的图纸文件。

2. 在CAD软件的菜单栏中找到“打印”选项（通常位于“文件”或“输出”菜单下）并点击。

3. 在打印设置界面中，我们可以选择打印的输出设备、纸张大小、打印方向等。

根据实际需求进行设置并点击“确定”。

4. 接下来，我们需要设置打印区域。

如果需要打印整个图纸，可以选择“全部”选项；如果只需要打印图纸的一部分，可以选择“窗口”选项，并使用鼠标在图纸上拖拽选择打印区域。

5. 确定打印区域后，可以选择是否需要进行图纸预览，预览可以帮助我们确认打印效果是否符合要求。

点击“预览”按钮进行预览。

6. 预览完成后，可以点击“打印”按钮进行最终打印。

二、尺寸调整在CAD软件中，我们可以根据需要对图纸的尺寸进行调整，以适应实际需求。

下面介绍几种常用的尺寸调整方法。

1. 比例缩放：可以通过比例缩放功能对整个图纸进行放大或缩小。

选择比例缩放工具（通常为菜单栏中的“缩放”选项），然后选择需要调整的尺寸比例。

可以通过手动输入比例值或选择常用的比例值进行调整。

2. 单位缩放：如果只需要调整图纸中的某一部分尺寸，可以选择单位缩放功能。

选中需要调整的对象或图层，然后选择单位缩放工具（通常为菜单栏中的“缩放”选项）。

按照提示输入需要调整的比例值，即可完成单位缩放操作。

3. 伸缩：伸缩命令可以通过修改固定点和基准点来改变图纸中的尺寸。

选择伸缩工具（通常为菜单栏中的“编辑”选项），然后选择需要调整的对象或图层。

按照提示指定固定点和基准点，以及需要的伸缩比例，即可完成伸缩操作。

4. 标注修改：在CAD中，我们还可以通过修改标注的值来调整图纸的尺寸。

选择标注对象，右键点击，选择“属性”选项，在属性管理器中找到标注的数值并进行修改。

利用CAD进行打印参数设置的技巧CAD软件是一种广泛应用于设计和制图的工具，它具有强大的绘图和编辑功能。

在设计领域，我们通常需要将设计图纸打印出来，以便进行审查和实际应用。

打印参数的设置对于实现高质量的打印结果至关重要。

在本文中，我们将介绍一些利用CAD软件进行打印参数设置的技巧。

第一步是选择合适的纸张大小。

在CAD软件中，通常可以在“打印设置”或“打印设备”选项中找到纸张大小。

选择与设计图纸尺寸相匹配的纸张大小可以确保图纸不会被裁剪或缩小。

在选择纸张大小时，还应考虑打印机的最大纸张尺寸。

第二步是设置打印比例。

打印比例决定了图纸在纸张上的大小。

在CAD软件中，可以通过缩放比例或使用“实际尺寸”选项来设置打印比例。

如果想要图纸按照实际尺寸进行打印，应选择“实际尺寸”，否则可以根据需要自定义缩放比例。

第三步是选择合适的打印质量。

CAD软件通常提供几种不同的打印质量选项，如草图质量、快速打印、标准、高质量等。

选择合适的打印质量可以确保打印结果的清晰度和细节度。

通常情况下，选择较高的打印质量可以获得更好的效果，但也会增加打印时间和墨盒消耗。

第四步是设置打印区域。

在CAD软件中，可以选择打印整个图纸或选择特定的打印区域。

选择特定的打印区域可以避免浪费纸张和墨盒。

为了设置打印区域，可以使用“打印区域”或“打印窗口”选项，并根据需要定义打印区域的大小和位置。

第五步是选择正确的打印机和打印机设置。

在CAD软件中，可以选择与计算机连接的打印机，并设置打印机参数，如打印分辨率、颜色模式、用纸方式等。

不同的打印机可能具有不同的打印参数选项，根据实际需要进行设置。

第六步是预览打印结果。

在进行最终打印之前，可以使用CAD软件提供的预览功能来查看打印结果。

预览功能可以帮助检查图纸的布局、缩放和打印质量，确保满足设计要求。

最后一步是点击“打印”按钮进行打印。

在点击打印按钮之前，再次确认打印参数的设置，确保没有遗漏或错误。

完成打印后，可以检查打印结果，如果不满意可以进行调整和重新打印。

电气CAD绘的标准化与规范电气CAD绘图是电气工程中不可或缺的一环，它的标准化与规范对于确保电气系统的可靠性和安全性至关重要。

本文将介绍电气CAD 绘图的标准化与规范，包括图纸排版、图形符号、尺寸标注等方面，以及如何提高绘图的效率和准确性。

一、图纸排版1. 页面设置在进行电气CAD绘图前，正确设置页面是关键。

通常采用ISO标准的A系列纸张，如A0、A1、A2等。

按照实际绘图需求选择合适的纸张大小，并设置页边距，确保图纸能够被完整打印和展示。

2. 标题栏和边框每个电气CAD绘图图纸都应具备统一的标题栏和边框，以提供必要的信息。

标题栏应包含项目名称、图纸名称、图号、版本号等，方便查阅和管理。

边框应包含主要标准和单位，并且在不同比例尺下能够保持清晰可辨。

3. 图纸折叠与编号对于较大的图纸，应根据需要进行折叠，以方便携带和存档。

每个折页应有清晰的编号，便于查找和组织。

同时，也需要制定标准的折页次序，遵循一致性原则。

二、图形符号1. 符号库的建立为了保证电气CAD绘图的标准化，需要建立符合行业规范的符号库，包括常用的电气设备符号、元件符号、连接符号等。

符号库应定期进行更新和维护，确保使用的符号与最新标准一致。

2. 符号的正确使用在绘图过程中，应准确选择并应用符号库中的符号。

符号的大小、比例、线型等应符合要求，确保图纸的易读性和准确性。

同时，还需要注意符号的位置、对齐和间距，使图纸整体美观、清晰。

三、尺寸标注1. 标注方法在电气CAD绘图中，正确标注尺寸是保证设计和施工准确性的重要环节。

采用统一的标注方法，如ISO标准的线性尺寸标注法，能够减少误解和疑惑。

尺寸标注应遵循一致性原则，保持清晰可读。

2. 标注位置尺寸标注的位置应选取在图纸的明显部分，避免与其他线条、文字产生混淆。

标注文字的方向应与线条平行，字体应适中，清晰可辨。

四、提高绘图效率与准确性1. 使用CAD工具电气CAD绘图可借助专业的CAD软件完成，如AutoCAD、SolidWorks等。

CAD文件的纸布局和打印设置CAD文件是计算机辅助设计软件中常见的文件格式，广泛应用于工程、建筑和制造等领域。

在使用CAD软件创建完毕设计图纸后，我们需要对其进行纸布局和打印设置，以便在实际的纸质图纸上进行查看和交流。

本文将介绍CAD文件的纸布局和打印设置的相关知识，帮助读者正确地设置和打印CAD图纸。

一、纸布局设置纸布局设置是指在CAD软件中设置图纸在纸张上的大小、比例和方向等参数。

通过正确设置纸布局，可以保证CAD文件在实际打印时的完整性和准确性。

1. 纸张大小在CAD软件中，我们可以选择常见的纸张大小，如A4、A3、A2等，也可以根据实际需要自定义纸张大小。

选择合适的纸张大小能够更好地展示设计图纸的内容，同时也方便后续的打印操作。

2. 图纸比例图纸比例是指图纸上的物理尺寸与实际尺寸之间的比例关系。

常见的图纸比例包括1:1、1:50、1:100等，其中1:1表示图纸上的尺寸与实际尺寸一致，1:50表示图纸上的尺寸是实际尺寸的50分之一。

通过设置合适的图纸比例，可以确保打印出来的图纸与实际尺寸一致，便于实际测量和使用。

3. 纸张方向纸张方向是指图纸在纸张上的方向，通常有纵向和横向两种选择。

选择合适的纸张方向能够更好地展示设计图纸的内容，同时也方便后续的打印操作。

二、打印设置打印设置是指在CAD软件中对打印参数进行配置，以便将CAD文件正确地打印到纸张上。

1. 打印机选择在进行CAD文件打印之前，需要选择合适的打印机。

打印机的选择应根据具体需求和实际情况进行，包括纸张大小、打印质量、打印速度等因素。

确保选择的打印机能够满足打印要求，并具备较高的打印精度和稳定性。

2. 打印尺寸在CAD软件中，我们可以根据纸张大小和图纸比例来设置打印尺寸。

通过合理设置打印尺寸，可以确保CAD文件在纸张上的完整显示，避免因尺寸不匹配而导致的图纸缺失或失真问题。

3. 打印布局在设置打印布局时，可以选择将CAD文件按照原始比例打印在纸张上，也可以将其缩放或居中打印。

CAD布局与打印设置教程一、引言在使用CAD软件进行设计和绘图时，布局和打印设置是十分重要的环节。

通过正确设置布局和打印参数，可以确保绘制的图纸能以理想的方式呈现，并且能够准确地输出到纸张上。

本文将介绍CAD布局与打印设置的基本步骤以及一些建议。

二、布局设置1. 打开CAD软件并加载需要设置布局的图纸。

2. 在底部的工具栏中选择“布局”选项，在弹出的菜单中点击“新建布局”。

3. 在布局设置窗口中，可以自定义布局名称、纸张大小、打印机等参数。

根据实际需要，选择合适的纸张大小，一般常用的有A4、A3等选项。

同时，可以设置绘图的比例尺，如1:100、1:50等。

若需要多个布局，可以重复以上步骤进行创建。

4. 确认布局设置完成后，点击“确定”按钮。

三、设计布局1. 在CAD软件中切换到布局模式，方法是在底部的工具栏中选择“布局”选项，然后点击相应的布局名称。

此时CAD界面将切换为布局编辑模式。

2. 在布局中，可以绘制需要在图纸上显示的内容，如标题栏、图例、比例尺等。

使用CAD的绘图工具，根据实际需要进行设计和绘制。

3. 在设计布局时，可以使用图层功能对不同的元素进行分类和控制显示。

例如，可以将标题栏和图例放在不同的图层中，方便后续的编辑和打印。

四、打印设置1. 在布局编辑模式下，点击CAD软件界面顶部的“输出”选项，在弹出菜单中选择“打印”。

2. 在打印设置窗口中，可以选择打印机、纸张大小、打印比例等参数。

根据实际情况，选择合适的设置。

一般来说，建议选择与布局设置中一致的纸张大小和比例尺。

3. 在打印设置窗口的右侧，可以预览打印效果。

在预览窗口中，可以查看整个布局的效果，确保绘图和文本内容在纸上的位置和比例正确。

4. 确认打印设置完成后，点击“打印”按钮，CAD软件将开始生成打印文件并发送给选择的打印机。

五、注意事项1. 在布局设置和设计时，要保证图纸的内容能够合理地展示和呈现。

标题栏、图例等元素应当明确、清晰，并且位置尽量不要重叠或遮挡主要内容。

CAD软件中的图纸布置和打印设置方法在CAD软件中，图纸的布置和打印设置是非常重要的步骤。

它们直接影响着最终打印出来的图纸质量和效果。

下面，我将介绍一些常用的图纸布置和打印设置方法。

1. 图纸布置：- 打开CAD软件，并创建新的绘图文件。

- 选择合适的页面布局，比如常见的A4纸张尺寸。

- 根据需要，设定合适的比例尺，通常使用1:1比例。

- 将需要绘制的图形元素拖放到图纸上，并根据需要进行缩放和旋转操作。

- 调整图纸的边界，确保所有图形元素都在可打印的区域内。

- 标注图纸的标题、尺寸和其他必要信息。

2. 打印设置：- 进入打印预览模式，查看图纸在打印纸上的位置和比例。

- 根据需要，调整打印纸尺寸和方向，确保与图纸布置一致。

- 设置打印区域，可以选择打印全部图纸或指定打印区域。

- 根据图纸的复杂程度和打印机的能力，调整打印质量和颜色设置。

- 选择打印机并设置纸张和墨盒参数。

- 进行打印预检，检查图纸是否在打印范围内，是否有重叠或缺失等问题。

- 确认无误后，点击打印按钮，开始打印图纸。

3. 其他技巧：- 在图纸布置前，先确定好图纸的比例尺和页面尺寸，以避免后续调整的麻烦。

- 可以使用布局视口来更方便地查看和编辑图纸的不同部分。

- 使用图层和线型设置，可以使图纸更加清晰易读。

- 在打印前，最好进行打印预览，以确保图纸在纸张上的位置和大小符合预期。

- 如果图纸较大，可以选择适当的缩放比例，以减少打印纸的浪费。

- 在打印纸边缘留出一定的空白区域，以防止图纸内容被裁切或变形。

以上就是CAD软件中的图纸布置和打印设置方法的简要介绍。

通过合理的布置和设置，我们可以得到高质量的打印图纸。

当然，在实际操作中还有很多细节需要注意和掌握，希望这些基本方法能帮助大家更好地使用CAD软件进行图纸布置和打印。

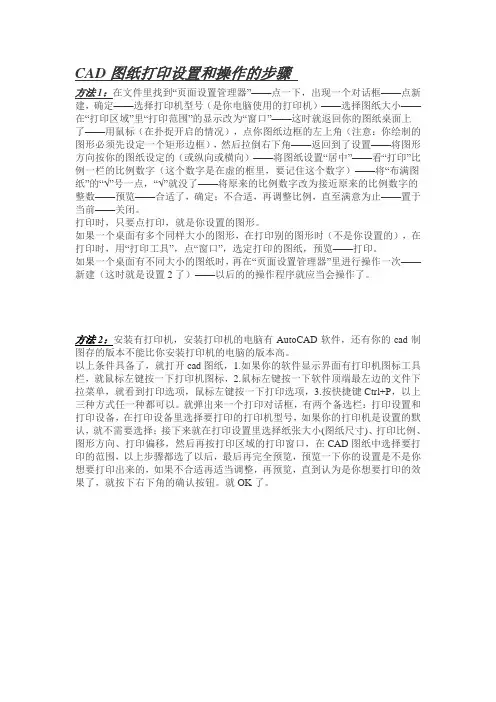

CAD图纸打印设置和操作的步骤方法1：在文件里找到“页面设置管理器”——点一下，出现一个对话框——点新建，确定——选择打印机型号（是你电脑使用的打印机）——选择图纸大小——在“打印区域”里“打印范围”的显示改为“窗口”——这时就返回你的图纸桌面上了——用鼠标（在扑捉开启的情况），点你图纸边框的左上角（注意：你绘制的图形必须先设定一个矩形边框），然后拉倒右下角——返回到了设置——将图形方向按你的图纸设定的（或纵向或横向）——将图纸设置“居中”——看“打印”比例一栏的比例数字（这个数字是在虚的框里，要记住这个数字）——将“布满图纸”的“√”号一点，“√”就没了——将原来的比例数字改为接近原来的比例数字的整数——预览——合适了，确定；不合适，再调整比例，直至满意为止——置于当前——关闭。

打印时，只要点打印，就是你设置的图形。

如果一个桌面有多个同样大小的图形，在打印别的图形时（不是你设置的），在打印时，用“打印工具”，点“窗口”，选定打印的图纸，预览——打印。

如果一个桌面有不同大小的图纸时，再在“页面设置管理器”里进行操作一次——新建（这时就是设置2了）——以后的的操作程序就应当会操作了。

方法2：安装有打印机，安装打印机的电脑有AutoCAD软件，还有你的cad制图存的版本不能比你安装打印机的电脑的版本高。

以上条件具备了，就打开cad图纸，1.如果你的软件显示界面有打印机图标工具栏，就鼠标左键按一下打印机图标，2.鼠标左键按一下软件顶端最左边的文件下拉菜单，就看到打印选项，鼠标左键按一下打印选项，3.按快捷键Ctrl+P，以上三种方式任一种都可以。

就弹出来一个打印对话框，有两个备选栏：打印设置和打印设备，在打印设备里选择要打印的打印机型号，如果你的打印机是设置的默认，就不需要选择；接下来就在打印设置里选择纸张大小(图纸尺寸)、打印比例、图形方向、打印偏移，然后再按打印区域的打印窗口，在CAD图纸中选择要打印的范围，以上步骤都选了以后，最后再完全预览，预览一下你的设置是不是你想要打印出来的，如果不合适再适当调整，再预览，直到认为是你想要打印的效果了，就按下右下角的确认按钮。

CAD绘图中的图纸尺寸设置与打印布局在CAD软件中，图纸尺寸的设置与打印布局是非常重要的，在进行绘图工作时必须进行正确的设置以确保制图的准确性和完整性。

本文将介绍如何在CAD软件中进行图纸尺寸的设置与打印布局。

首先，我们需要在CAD软件中新建一个绘图文件。

打开软件后，在界面的顶部菜单栏中选择“文件”>“新建”>“绘图”，或者可以使用快捷键“Ctrl+N”来创建一个新的绘图文件。

创建新的绘图文件后，我们需要进行图纸尺寸的设置。

在CAD软件中，尺寸通常以单位的形式表示，如毫米、厘米、英尺等。

要设置图纸尺寸，我们可以在界面的顶部菜单栏中选择“格式”>“图纸设置”，或者使用快捷键“Ctrl+D”。

在图纸设置界面中，我们可以选择常用的图纸尺寸，如A4、A3、A2等，也可以自定义尺寸。

选择所需的图纸尺寸后，点击“确定”按钮进行确认。

图纸尺寸设置完成后，我们可以开始进行绘图工作。

在CAD软件中，绘图通常通过使用不同的工具和命令来完成，如绘制线段、矩形、圆形等。

根据需要，可以使用工具栏上的绘图工具或在命令行中输入相应的命令进行绘图。

在绘图过程中，我们还需要注意图纸的比例尺设置。

通过设置比例尺，可以将实际尺寸转换为CAD中的绘图尺寸。

在CAD软件中，可以使用“SCALE”命令来设置比例尺，然后选择所需的比例尺进行设置。

完成绘图后，我们需要进行打印布局的设置。

打印布局是指将绘图内容按照指定的尺寸和布局进行打印输出。

在CAD软件中，可以通过创建打印布局来设置打印的页面布局。

要创建打印布局，可以在界面的底部状态栏中点击“布局”选项卡，然后选择“创建布局”按钮。

在创建布局时，可以指定打印页面的尺寸、方向和边距等设置。

创建布局后，我们可以通过“布局”选项卡中的“命名”选项来指定布局名称，以便在打印时选择所需的布局。

然后，可以使用“打开打印预览”按钮来查看布局的效果。

在打印预览中，我们可以调整布局的缩放比例、位置、打印范围等设置。
