下载文档原格式

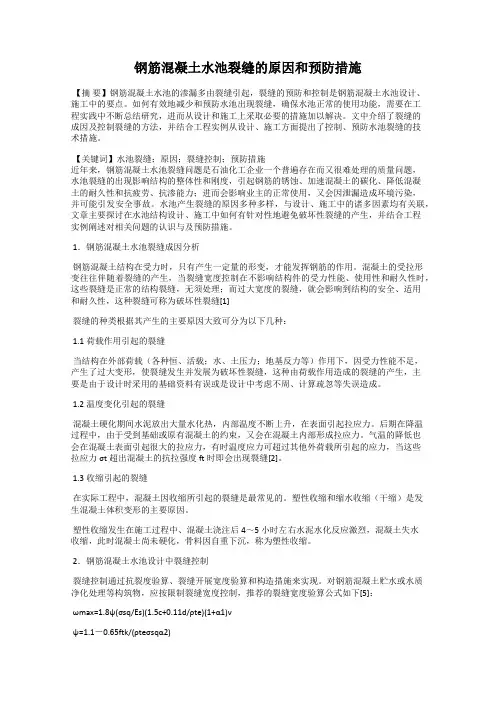

钢筋混凝土水池裂缝的原因和预防措施【摘要】钢筋混凝土水池的渗漏多由裂缝引起，裂缝的预防和控制是钢筋混凝土水池设计、施工中的要点。
如何有效地减少和预防水池出现裂缝，确保水池正常的使用功能，需要在工程实践中不断总结研究，进而从设计和施工上采取必要的措施加以解决。
文中介绍了裂缝的成因及控制裂缝的方法，并结合工程实例从设计、施工方面提出了控制、预防水池裂缝的技术措施。
【关键词】水池裂缝；原因；裂缝控制；预防措施近年来，钢筋混凝土水池裂缝问题是石油化工企业一个普遍存在而又很难处理的质量问题，水池裂缝的出现影响结构的整体性和刚度，引起钢筋的锈蚀、加速混凝土的碳化、降低混凝土的耐久性和抗疲劳、抗渗能力；进而会影响业主的正常使用，又会因泄漏造成环境污染，并可能引发安全事故。
水池产生裂缝的原因多种多样，与设计、施工中的诸多因素均有关联，文章主要探讨在水池结构设计、施工中如何有针对性地避免破坏性裂缝的产生，并结合工程实例阐述对相关问题的认识与及预防措施。
1．钢筋混凝土水池裂缝成因分析钢筋混凝土结构在受力时，只有产生一定量的形变，才能发挥钢筋的作用。
混凝土的受拉形变往往伴随着裂缝的产生，当裂缝宽度控制在不影响结构件的受力性能、使用性和耐久性时，这些裂缝是正常的结构裂缝，无须处理；而过大宽度的裂缝，就会影响到结构的安全、适用和耐久性，这种裂缝可称为破坏性裂缝[1]裂缝的种类根据其产生的主要原因大致可分为以下几种：1.1荷载作用引起的裂缝当结构在外部荷载（各种恒、活载；水、土压力；地基反力等）作用下，因受力性能不足，产生了过大变形，使裂缝发生并发展为破坏性裂缝，这种由荷载作用造成的裂缝的产生，主要是由于设计时采用的基础资料有误或是设计中考虑不周、计算疏忽等失误造成。
1.2温度变化引起的裂缝混凝土硬化期间水泥放出大量水化热，内部温度不断上升，在表面引起拉应力。
后期在降温过程中，由于受到基础或原有混凝土的约束，又会在混凝土内部形成拉应力。
钢筋混凝土裂缝产生的原因及防控措施
钢筋混凝土裂缝产生的原因主要有以下几点：
1. 强度不均匀：钢筋混凝土结构中的混凝土、钢筋、连接件等单元的强度不均匀，在受到约束和荷载作用时容易引起裂缝。
2. 温度变化：温度变化是导致钢筋混凝土裂缝的主要原因之一。
当温度变化较大时，钢筋混凝土中的不同部分膨胀程度不同，从而引起裂缝。
3. 沉降变形：地基承载能力低、沉降大，或钢筋混凝土结构自重、荷载等作用下导致的沉降变形也是造成裂缝的主要原因。
为了防止钢筋混凝土产生裂缝，需要采取以下措施：
1. 设计合理：钢筋混凝土结构的设计应该基于良好的结构力学理论，合理计算荷载，选用优质的材料，设计出更加稳定的结构形式。
2. 施工规范：施工应按照钢筋混凝土制作工艺的规范要求，采用先进的施工工作技术，确保构建质量，避免出现过度振捣或不均衡浇筑现象。
3. 检测监测：在钢筋混凝土结构使用过程中，需要进行定期的检测和监测，发现问题及时处理，避免裂缝扩大。

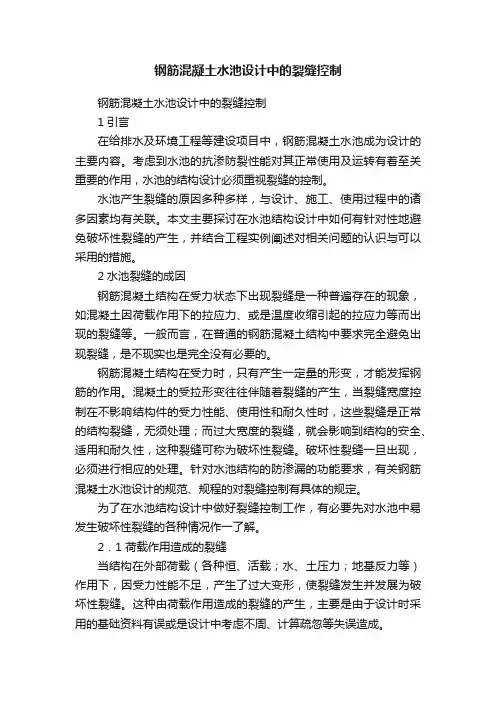

钢筋混凝土水池设计中的裂缝控制钢筋混凝土水池设计中的裂缝控制1引言在给排水及环境工程等建设项目中，钢筋混凝土水池成为设计的主要内容。
考虑到水池的抗渗防裂性能对其正常使用及运转有着至关重要的作用，水池的结构设计必须重视裂缝的控制。
水池产生裂缝的原因多种多样，与设计、施工、使用过程中的诸多因素均有关联。
本文主要探讨在水池结构设计中如何有针对性地避免破坏性裂缝的产生，并结合工程实例阐述对相关问题的认识与可以采用的措施。
2水池裂缝的成因钢筋混凝土结构在受力状态下出现裂缝是一种普遍存在的现象，如混凝土因荷载作用下的拉应力、或是温度收缩引起的拉应力等而出现的裂缝等。
一般而言，在普通的钢筋混凝土结构中要求完全避免出现裂缝，是不现实也是完全没有必要的。
钢筋混凝土结构在受力时，只有产生一定量的形变，才能发挥钢筋的作用。
混凝土的受拉形变往往伴随着裂缝的产生，当裂缝宽度控制在不影响结构件的受力性能、使用性和耐久性时，这些裂缝是正常的结构裂缝，无须处理；而过大宽度的裂缝，就会影响到结构的安全、适用和耐久性，这种裂缝可称为破坏性裂缝。
破坏性裂缝一旦出现，必须进行相应的处理。
针对水池结构的防渗漏的功能要求，有关钢筋混凝土水池设计的规范、规程的对裂缝控制有具体的规定。
为了在水池结构设计中做好裂缝控制工作，有必要先对水池中易发生破坏性裂缝的各种情况作一了解。
2．1 荷载作用造成的裂缝当结构在外部荷载（各种恒、活载；水、土压力；地基反力等）作用下，因受力性能不足，产生了过大变形，使裂缝发生并发展为破坏性裂缝。
这种由荷载作用造成的裂缝的产生，主要是由于设计时采用的基础资料有误或是设计中考虑不周、计算疏忽等失误造成。
对水池结构来说，荷载偏差一般容易由下列因素造成：水池在各种工况下的水位变化、空满情况、地质资料、水温及气温等各种环境参数等的基础资料有误或设计中遗漏某种极端工况；结构建模有缺陷，造成内力计算值与实际受力状况有较大偏差；设计中对一些内力和变形控制点、应力集中点把握不准，或忽视次要构件对内力分配的影响；计算不细致或漏算等。

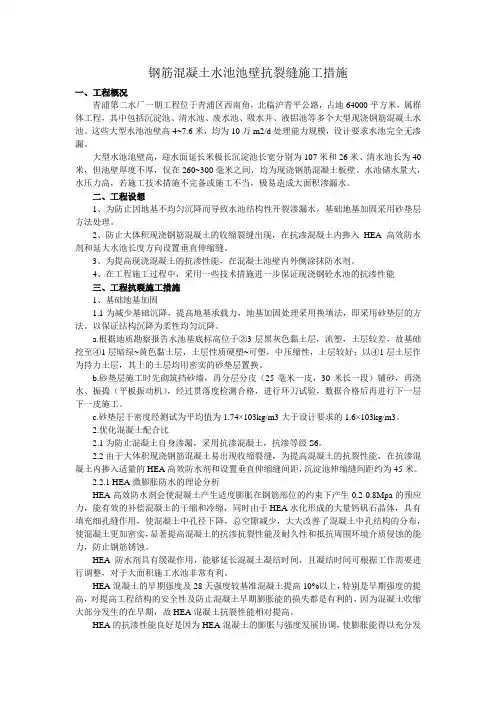

钢筋混凝土水池池壁抗裂缝施工措施一、工程概况青浦第二水厂一期工程位于青浦区西南角，北临沪青平公路，占地64000平方米，属群体工程，其中包括沉淀池、清水池、废水池、吸水井、液铝池等多个大型现浇钢筋混凝土水池。
这些大型水池池壁高4~7.6米，均为10万m2/d处理能力规模，设计要求水池完全无渗漏。
大型水池池壁高，迎水面延长米极长沉淀池长宽分别为107米和26米、清水池长为40米，但池壁厚度不厚，仅在260~300毫米之间，均为现浇钢筋混凝土板壁。
水池储水量大，水压力高，若施工技术措施不完备或施工不当，极易造成大面积渗漏水。
二、工程设想1、为防止因地基不均匀沉降而导致水池结构性开裂渗漏水，基础地基加固采用砂垫层方法处理。
2、防止大体积现浇钢筋混凝土的收缩裂缝出现，在抗渗混凝土内掺入HEA高效防水剂和延大水池长度方向设置垂直伸缩缝。
3、为提高现浇混凝土的抗渗性能，在混凝土池壁内外侧涂抹防水剂。
4、在工程施工过程中，采用一些技术措施进一步保证现浇钢砼水池的抗渗性能三、工程抗裂施工措施1、基础地基加固1.1为减少基础沉降，提高地基承载力，地基加固处理采用换填法，即采用砂垫层的方法。
以保证结构沉降为柔性均匀沉降。
a.根据地质勘察报告水池基底标高位于②3层黑灰色黏土层，流塑，土层较差，故基础挖至④1层暗绿~黄色黏土层，土层性质硬塑~可塑，中压缩性，土层较好；以④1层土层作为持力土层，其上的土层均用密实的砂垫层置换。
b.砂垫层施工时先砌筑挡砂墙，再分层分皮（25毫米一皮，30米长一段）铺砂，再浇水、振捣（平板振动机），经过贯落度检测合格，进行环刀试验，数据合格后再进行下一层下一皮施工。
c.砂垫层干密度经测试为平均值为1.74×103kg/m3大于设计要求的1.6×103kg/m3。
2.优化混凝土配合比2.1 为防止混凝土自身渗漏，采用抗渗混凝土，抗渗等级S6。
2.2 由于大体积现浇钢筋混凝土易出现收缩裂缝，为提高混凝土的抗裂性能，在抗渗混凝土内掺入适量的HEA高效防水剂和设置垂直伸缩缝间距，沉淀池伸缩缝间距约为45米。

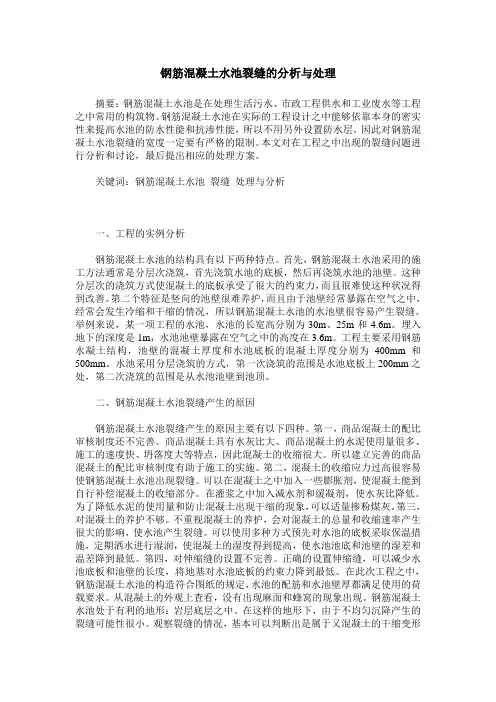

钢筋混凝土水池裂缝的分析与处理摘要：钢筋混凝土水池是在处理生活污水、市政工程供水和工业废水等工程之中常用的构筑物。
钢筋混凝土水池在实际的工程设计之中能够依靠本身的密实性来提高水池的防水性能和抗渗性能，所以不用另外设置防水层，因此对钢筋混凝土水池裂缝的宽度一定要有严格的限制。
本文对在工程之中出现的裂缝问题进行分析和讨论，最后提出相应的处理方案。
关键词：钢筋混凝土水池裂缝处理与分析一、工程的实例分析钢筋混凝土水池的结构具有以下两种特点。
首先，钢筋混凝土水池采用的施工方法通常是分层次浇筑，首先浇筑水池的底板，然后再浇筑水池的池壁。
这种分层次的浇筑方式使混凝土的底板承受了很大的约束力，而且很难使这种状况得到改善。
第二个特征是竖向的池壁很难养护，而且由于池壁经常暴露在空气之中，经常会发生冷缩和干缩的情况，所以钢筋混凝土水池的水池壁很容易产生裂缝。
举例来说，某一项工程的水池，水池的长宽高分别为30m、25m和4.6m。
埋入地下的深度是1m，水池池壁暴露在空气之中的高度在3.6m。
工程主要采用钢筋水凝土结构，池壁的混凝土厚度和水池底板的混凝土厚度分别为400mm和500mm。
水池采用分层浇筑的方式，第一次浇筑的范围是水池底板上200mm之处，第二次浇筑的范围是从水池池壁到池顶。
二、钢筋混凝土水池裂缝产生的原因钢筋混凝土水池裂缝产生的原因主要有以下四种。
第一，商品混凝土的配比审核制度还不完善。
商品混凝土具有水灰比大、商品混凝土的水泥使用量很多、施工的速度快、坍落度大等特点，因此混凝土的收缩很大。
所以建立完善的商品混凝土的配比审核制度有助于施工的实施。
第二，混凝土的收缩应力过高很容易使钢筋混凝土水池出现裂缝。
可以在混凝土之中加入一些膨胀剂，使混凝土能到自行补偿混凝土的收缩部分。
在灌浆之中加入减水剂和缓凝剂，使水灰比降低。
为了降低水泥的使用量和防止混凝土出现干缩的现象，可以适量掺粉煤灰。
第三，对混凝土的养护不够。
不重视混凝土的养护，会对混凝土的总量和收缩速率产生很大的影响，使水池产生裂缝。
钢筋混凝土水池渗漏的成因分析及防治措施八分公司陈军摘要在水处理项目的建筑施工中，经常会碰到一些钢筋混凝土水池，诸如预处理水池、制备水池、反洗废水池、低有机水池、高有机水池、絮凝池、沉淀池、反应池、曝气池、原水池等等。
而且因为环保的关系，这些水池在功能设计上会严禁渗漏水。
但因建筑自身及其他工艺要求等原因，水池并不设计外防水施工，而仅依靠混凝土的密实性能和添加的抗渗剂来控制渗漏。
这类水池在施工过程中由各种原因极易导致混凝土产生裂缝及空隙，从而引起渗漏。
现通过武汉华星光电项目和泰国正泰300MW电池项目，笔者利用多年的施工现场管理经验来分析钢筋混凝土水池渗漏的成因及防治措施。
关键词钢筋混凝土水池，裂缝，渗漏成因，渗漏防治1工程概况1.1华星项目BMSK水池建设于原有建筑5#楼CUB内，3—6轴∕A—D轴处一层地面。
水池池底、池壁砼等级为C30微膨胀，水池内外墙板及底板混凝土设计抗渗等级为P6。
水池高度为5.7m，筏板厚度为300mm，内外池壁厚度为350mm、400mm、450mm。
水池内外墙及底板砼方量约为1300m3。
工程场区内设备基础错综林立，受其及CUB主厂房层高影响，砼浇筑只能使用地泵浇筑。
原有结构柱及水池内隔墙较多，无法使用布料机加速砼浇筑。
1.2泰国正泰300MW电池项目建设于泰国北柳府，3-5月平均气温为35℃。
废水原水池为全埋式水池，基坑深度为6.4m，筏板厚度为1000mm，水池内外墙厚度为：300mm，砼设计强度为C40，抗渗等级为P6。
内外墙及底板砼方量约为900 m3。
2水池渗漏的成因水池渗漏的原因有很多，但主要由裂缝和空隙造成。
而裂缝和空隙的产生又主要有设计原因和施工原因。
2.1设计原因2.1.1一般情况下水泥强度越高，收缩越大。
但设计有时对高强度混凝土会疏于补偿收缩，设计图中并不要求高强度的混凝土掺适量膨胀剂。
2.1.2正常情况下，混凝土墙和板的最外层钢筋保护层厚度约为20mm，但因迎水面或直接接触的外部环境因素，设计为确保钢筋和结构不易锈蚀或腐蚀，与外部环境直接接触的墙和底板最外层钢筋保护层厚度一般会加大至50mm，此时会由混凝土产生的拉应力，导致混凝土表面产生裂缝。
现浇钢筋混凝土水池池壁裂缝原因分析及控制措施发布时间：2021-12-06T06:52:07.393Z 来源：《建筑工人》2021年第10期作者：杜学华[导读] 现如今，随着社会的不断进步，科学技术的快速发展及互藏新，工业取得了迅速发展，环境保护日渐重要，新建、改扩建污水处理厂越来越多。
从我参加的平罗县供水水质净化改造工程、平罗县黄渠桥镇污水处理项目及平罗县第三水厂项目等项目施工情况来看，在进行现浇钢筋混凝土水池施工过程中，现池池壁产生裂缝现象普遍发生，给污水及给水处理工程带来了巨大的经济损失。
因此，本文分析了水池池壁产生裂缝的原因，提出了水池池壁裂缝合理、有效的控制措施。
杜学华宁夏华通建筑有限公司753000摘要：现如今，随着社会的不断进步，科学技术的快速发展及互藏新，工业取得了迅速发展，环境保护日渐重要，新建、改扩建污水处理厂越来越多。
从我参加的平罗县供水水质净化改造工程、平罗县黄渠桥镇污水处理项目及平罗县第三水厂项目等项目施工情况来看，在进行现浇钢筋混凝土水池施工过程中，现池池壁产生裂缝现象普遍发生，给污水及给水处理工程带来了巨大的经济损失。
因此，本文分析了水池池壁产生裂缝的原因，提出了水池池壁裂缝合理、有效的控制措施。
关键词：现浇钢筋混凝土；水池池壁裂缝；原因及控制措施前言：现代化工程建设中，混凝土依然是普遍使用的一种建筑材料。
然而，混凝土材料易受温度条件影响，产生裂缝问题。
由于水池池壁长时间处在干湿交替环境中，经常承受温度、湿度的反复变化，导致结构内部混凝土在温度应力作用下，引发水池池壁裂缝问题，影响水池使用功能。
为此，现浇钢筋混凝土水池设计施工中，需严格控制水池池壁裂缝问题，尽可能的降低其危害程度。
1水池池壁产生裂缝的原因1.1材料本身的问题水泥在发生水化反应过程中，会散发大量热量，致使混凝土内部和外部产生温差，产生表面拉应力。
混凝土完成浇筑后，水化反应较剧烈，水分急剧蒸发，使表面沁水，导致混凝土收缩。
现浇钢筋混凝土水池池壁裂缝成因及施
工处治措施
摘要：在现代化工程项目施工的过程中，混凝土材料一直都是施工建设的主
要材质，在温度、配比和施工质量的影响下，混凝土易于出现裂缝的问题。
本文
以阿布扎比哈里发港场站项目内雨水池施工为背景，详细的分析了钢筋混凝土水
池裂缝形成的具体原因和预防方法，提出了合理化的建议和意见，为今后同类型
工程项目施工提供了可靠的信息支撑。
关键词：现浇钢筋混凝土；水池池壁裂缝；成因；施工处治措施
项目概况：
阿布扎比场站项目一期工程，雨水池内净尺寸长45m，宽34m，底板厚1m，
池壁厚0.4m，池内净高3m；池壁外面一层环氧沥青层，一层防水卷材，最外面
一层保护板，池壁内侧一层环氧沥青。
雨水池基坑采用大开挖井点降水，主体为
全现浇钢筋混凝土，为地下封闭式。
水池底板和池壁分次浇筑并留有后浇带，所
以在施工过程中如果控制不严格，很容易导致水池的施工缝和后浇带位置出现裂
缝的问题，给水池的使用性能造成了严重的影响。
在施工现浇钢筋混凝土水池时，要采取积极的措施来管控避免水池的池壁裂缝问题，如果出现要及时采取有效的
办法去解决。
图1 雨水池平面图，图2雨水池施工完成后图
图1 雨水池平面图
图2雨水池施工完成后图
1现浇钢筋混凝土水池池壁裂缝的原因
造成水池池壁裂缝的主要原因为在早期环境背景下，因施工养护不当和施工
环境、质量不达标的影响，使得混凝土结构出现了不同程度的裂缝，最为常见的
裂缝形式有施工裂缝、环境条件裂缝和荷载裂缝等。
造成现浇钢筋混凝土水池池
壁裂缝的原因有很多，比如混凝土配合比不合格、分次浇筑的施工缝处理不合格、模板支护不稳固，模板缝隙处理不合格，振捣棒数量不足，临时用电不稳定，混
凝土泵车操作不当，混凝土供应不及时、施工人员配备不充足，振捣人员的振捣
点数、位置、深度不满足要求、混凝土塌落度不合格，振捣期间模板漏浆没有及
时监护处理，养护时间不足；这些都是导致混凝土施工期间质量出现问题的原因。
图1 池壁裂缝
1.1混凝土的材料质量
有些人士对混凝土的材料质量认识不足，自认为只要是混凝土搅拌站专业的
公司出来的混凝土就是合格达标的。
如果一些项目选用的混凝土供应公司或者自
己建立的搅拌站人员技能和设备质量不达标，施工混凝土质量不会被监管所重视，采买价格低廉的原材料，配合比不达标，混凝土使用方面存在着巨大的安全隐患，最终使得混凝土的质量很难与设计的标准一致。
1.2浇筑期间准备和应急工作不到位
如果前期准备工作落实不到位，施工裂缝问题就会随之发生。
模板支护不稳固，模板缝隙处理不合格，振捣棒数量不足，临时用电不稳定，混凝土泵车操作
不当，混凝土供应不及时、施工人员配备不充足，振捣人员的振捣点数、位置、
深度不满足要求、混凝土塌落度不合格，振捣期间模板漏浆没有及时监护处理，
养护时间不足；这些都是导致混凝土施工期间质量出现问题的原因。
2现浇钢筋混凝土水池池壁防止出现裂缝预防办法
在现浇钢筋混凝土水池中，出现池壁裂缝渗漏是非常严重的问题，首先要做到严格按照咨工批复的方案施工，做好混凝土浇筑前的各项准备工作，浇筑期间要有专人进行旁站检查指挥，浇筑完成后，按照规定时间进行养护。
2.1混凝土浇筑施工前的准备工作
按照施工方案要求对混凝土泵车停放位置做好地面平整硬化处理，合理布置泵车位置避免水池边角位置泵车输送臂不能到达，同时保证混凝土罐车行驶路线稳固无障碍；浇筑之前严格检查模板支护质量是否合格，尺寸是否符合要求，加固形式是否满足要求，模板接缝处是否进行密封处理；落实混凝土施工人员的配备数量和泵送的速度是否匹配；振捣棒的数量是否充足，施工临时用电是否存在隐患。
在施工之前这些基础条件需要项目的管理人员进行缜密的准备，不能丝毫马虎。
2.2混凝土浇筑施工期间的指挥管理工作
当泵车停放稳固，混凝土罐车到达现场准备浇筑之前，一定要严格按照设计要求检查混凝土配合比是否符合要求，进行现场的塌落度试验，合格后方可进行浇筑，并留存7天和28天试块，以便进行强度检测。
施工期间混凝土的振捣一定要派专人监督指导，要求施工人员要知道快插慢拔等基本振捣知识，比如每次插入振捣的时间为20~30s左右，并以混凝土不再显著下沉，不出现气泡，开始泛浆时为准。
振捣时间不宜过久，太久会出现砂与水泥浆分离，石子下沉，并在混凝土表面形成砂层，影响混凝土质量。
为了防止漏，振振捣棒插入前后间距一般为30~50cm，不要碰到模板、钢筋和预埋件。
在分层浇筑时，振捣棒要深入到下一层的10cm左右进行振捣。
在浇筑振捣期间，模板下面和周围要有专人监护检测，避免出现漏浆、胀模等事故的发生。
在阿联酋昼气温较高的天气情况下，尽量采取夜间施工，避免工人出现高温中暑等危险，如果必须要高温天气施工在混凝土搅拌时添加适量冰块进行降温，保证混凝土的入模温度。
较少混凝土产生水化热的风险。
2.3混凝土浇筑完成后的管理工作
混凝土浇筑完成后，根据天气情况及时做好保护和养护工作，混凝土养护施工要早预防、早养护，使用塑料薄膜将施工结束的混凝土表面覆盖严实，混凝土终凝以后，要连续两周洒水养护。
一般养护天数不得少于7天。
混凝土施工养护的工序大同小异，针对不同的施工环境，适当的进行养护方案的调整；池壁施工时要对池壁钢筋的保护层做好垫块，防止浇筑完成后钢筋外漏等质量问题，同时要对水池顶部钢筋进行保护，防止出现绑扎破坏和下沉的问题，使混凝土保护层得到高效的管控。
雨季时候及时覆盖塑料薄膜进行保护养护。
常温或者高温天气排专人持续做好自然洒水、草帘覆盖养护并保持湿润，当混凝土满足设计要求的拆模强度时方可进行模板拆除作业，不得提前拆除，以免造成混凝土表面和边角的破坏。
2.4后浇带施工注意事项
为了防止因为环境温度变化、混凝土收缩、结构不均匀沉降等因素造成水池裂缝，一般采取后浇带施工技术，在水池施工中的使用范围非常广。
后浇带浇筑要在整体水池结构完成60天后进行封堵浇筑；在施工前一定要对原有混凝土面进行凿毛处理，并清除所有垃圾粉尘洒水湿润，在经过隐蔽验收后方可进行后浇带封堵混凝土的浇筑，后浇带混凝土采用微膨胀混凝土。
3现浇钢筋混凝土水池裂缝的处理措施
水池施工中最难解决的问题就是现浇混凝土裂缝，出现裂缝以后，不近水池美观就会大打折扣，还会给水池的使用功能造成严重的不良影响，使水池的使用寿命被大幅度的缩减。
所以，施工人员要投入大量的精力来应对施工裂缝问题。
根据实际施工情况，对于漏点较为严重的位置使用水乳型堵料效果很好，在渗漏区域平均钻孔埋入注射针孔，通过小型气压泵将堵料打压入渗漏位置深处。
对于微小渗漏采用水泥防水砂浆或者涂膜防水处理即可，也可以对渗漏位置进行3-5cm的凿毛清理，之后采用堵漏王等堵漏防水材料进行处理。
在处理现浇钢筋混凝土水池裂缝时，要选择使用科学合理的施工方法，严格按照相关的标准执行，确保最终的施工质量达标。
4结语
严格按照相关的施工标准来开展现浇混凝土施工任务，将施工裂缝扼杀在摇篮中。
在施工的过程中，要严格按照审批后的施工方案作为指导依据，根据不同裂缝出现的原因来科学的选择施工方案，使水池的施工质量和安全得到保证，将因混凝土裂缝导致的质量问题控制到最小的范围之内，在保证水池施工质量达标的同时，也为客户为公司提交一份水池施工的优质答卷。
参考文献：
[1]刘庭跃.现浇钢筋混凝土水池裂缝成因及预防[J].中国科技投
资,2016(28):874-876.
[2]史维民.浅析现浇钢筋混凝土裂缝的预防和控制[J].绿色环保建
材,2016(8):54-55.
[3]曹孟君，张元琦.钢筋混凝土水池优化设计[J].石油化工设
计,2017(1):21-22.
作者简介：庞贝（1981年3月3日），男，吉林四平，汉族，本科毕业，工程师，从事土建施工方面的工作。
