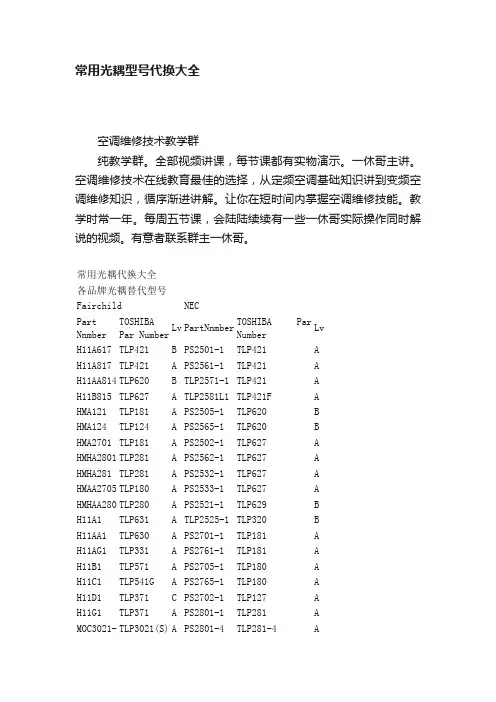

常用光耦代换大全各品牌光耦替代型号Fairchild NECPart Nnmber TOSHIBAPar NumberLv PartNnmberTOSHIBA ParNumberLvH11A617 TLP421 B PS2501-1 TLP421 A H11A817 TLP421 A PS2561-1 TLP421 A H11AA814 TLP620 B TLP2571-1 TLP421 A H11B815 TLP627 A TLP2581L1 TLP421F A HMA121 TLP181 A PS2505-1 TLP620 B HMA124 TLP124 A PS2565-1 TLP620 B HMA2701 TLP181 A PS2502-1 TLP627 A HMHA2801 TLP281 A PS2562-1 TLP627 A HMHA281 TLP281 A PS2532-1 TLP627 A HMAA2705 TLP180 A PS2533-1 TLP627 A HMHAA280 TLP280 A PS2521-1 TLP629 B H11A1 TLP631 A TLP2525-1 TLP320 B H11AA1 TLP630 A PS2701-1 TLP181 A H11AG1 TLP331 A PS2761-1 TLP181 A H11B1 TLP571 A PS2705-1 TLP180 A H11C1 TLP541G A PS2765-1 TLP180 A H11D1 TLP371 C PS2702-1 TLP127 A H11G1 TLP371 A PS2801-1 TLP281 A MOC3021-TLP3021(S) A PS2801-4 TLP281-4 AMMOC3022-MTLP3022(S) A PS2861-1 TLP281 A MOC3023-MTLP3023(S) A PS2805-1 TLP280 A MOC3041-MTLP3041(S) A PS2805-4 TLP280-4 A MOC3042-MTLP3042(S) A PS2865-1 TLP280 A MOC3043-MTLP3043(S) A PS2811-1 TLP283 B MOC3051-MTLP3051(S) A PS2811-4 TLP283-4 B MOC3052-MTLP3052(S) A PS8601 TLP759 B MOC3061-MTLP3061(S) A PS8602 TLP759 A MOC3062-MTLP3062(S) A PS9613 TLP759(IGM) A MOC3063-MTLP3063(S) A PS8701 TLP114A B Vishay PS8101 TLP114A BPart Nnmber TOSHIBAPar NumberLv PS9713 TLP114A(IGM) BK817P TLP421 A PS9113 TLP114A(IGM) B SFH610A TLP421 A PS9601 TLP554 A SFH614A TLP628 A PS9614 TLP554 B SFH615A TLP421 A PS9714 TLP115A B SFH617A TLP421 A PS9114 TLP115A B SFH618A TLP624 B PS9715 TLP115A B TCET1100 TLP421 A PS9115 TLP115A B SFH690XT TLP181 A PS9701 TLP115A A TCMT1100 TLP281 A PS7141-1A TLP597GA A TCMT4100 TLP281-4 A PS7141-2A TLP227GA-2 A SFH628A TLP620 B PS7141-1B TLP4597G B K815P TLP627 A PS7141-2B TLP4227G-2 B SFH612A TLP627 A PS7141-1C TLP4006G B SFH619A TLP627 A PS7341C-1A TLP594G B SFH655A TLP627 A PS7141C-2A TLP224G-2 BSFH692AT TLP127 A PS7241-1A TLP176GA A TCED1100 TLP627 A PS7241-2A TLP206GA A IL66 TLP371 A PS7241-1B TLP4176G B IL66B TLP372 A PS7241-2B TLP4206G B AVAGO(Agilent) AROMAT(NAIS)Part Nnmber TOSHIBAPar NumberLv PartNnmberTOSHIBA ParNumberLvHCPL-M600TLP115A A AQV210 TLP592G A HCPL-M601TLP115A A AQV214E TLP597G A HCPL-M611TLP115A A AQV210EH TLP797GA A HCPL-M452TLP114A A AQV210S TLP192G A HCPL-M453TLP114A A AQV212 TLP592A A HCPL-M456TLP114A A AQV212S TLP197A A HCPL-2601TLP2601 A AQV214 TLP597GA A HCPL-2611TLP2601 A AQV214E TLP597G A HCPL-2201TLP555 B AQV214EH TLP797GA A HCPL-2530TLP2530 A AQV214H TLP797GA A HCPL-2531TLP2531 A AQV214S TLP197GA A HCPL-2630TLP2631 A AQV215 TLP597A B HCPL-2631TLP2631 A AQV216 TLP797J A HCPL-3120TLP3120 A AQV217S TLP197D A HCPL-3140TLP351 A AQV410EH TLP4592G A HCPL-3150TLP351 A AQV414 TLP4592G A HCPL-TLP350 B AQV414E TLP4597G A3180HCPL-314JTLP701*2 C AQV414S TLP4197G A HCPL-4504TLP559 A AQW210 TLP222G-2 A HCPL-0708TLP116 B AQW210S TLP202G A HCPL-181 TLP181 A AQW212 TLP222A-2 A HCPL-354 TLP180 B AQW214 TLP227GA-2 A HCPL-814 TLP620 B AQW214S TLP206GA A HCPL-817 TLP421 A AQW215 TLP222A-2 B COSMO AQW217 TLP222G-2 APart Nnmber TOSHIBAPar NumberLv AQW414 TLP4222G-2 AK1010 TLP421 A AQW610S TLP4026G A K1020 TLP621-2 A AQW614 TLP4007G A K2020 TLP631 B AQY210EH TLP227G A K3010 TLP620 B AQY210LS TLP174G A KP3020 TLP620-2 B AQY210S TLP174G A KP4010 TLP627 A AQY214EH TLP227G A KP4020 TLP627-2 A AQY214S TLP176GA A K5010 TLP371 A AQY410EH TLP4227G A K6010 TLP630 A AQY414EH TLP4227G B KPS2801 TLP281 A AQY414S TLR4176G A KPC354NT TLP180 B AQY221N1S TLP3113/TLP3116 B KPC355NT TLP127 A AQY221N2S TLP3113/TLP3116 B KPC357NT TLP181 A AQY221R2V TLP3215 A KPC452 TLP127 A AQY221N2V TLP3216 A SHARPPart Nnmber TOSHIBAPar NumberLvPC123 TLP421 A PC817 TLP421 A PC813 TLP620 A PC815 TLP627 A PC357NT TLP181 A PC354NT TLP180 A PC355NT TLP127 APC3H7 TLP281 APC3H3 TLP280 A各品牌光耦替代型号Fairchild NECPart Nnmber TOSHIBAPar NumberLv PartNnmberTOSHIBA ParNumberLvH11A617 TLP421 B PS2501-1 TLP421 A H11A817 TLP421 A PS2561-1 TLP421 A H11AA814 TLP620 B TLP2571-1 TLP421 A H11B815 TLP627 A TLP2581L1 TLP421F A HMA121 TLP181 A PS2505-1 TLP620 B HMA124 TLP124 A PS2565-1 TLP620 B HMA2701 TLP181 A PS2502-1 TLP627 A HMHA2801 TLP281 A PS2562-1 TLP627 A HMHA281 TLP281 A PS2532-1 TLP627 A HMAA2705 TLP180 A PS2533-1 TLP627 A HMHAA280 TLP280 A PS2521-1 TLP629 B H11A1 TLP631 A TLP2525-1 TLP320 B H11AA1 TLP630 A PS2701-1 TLP181 A H11AG1 TLP331 A PS2761-1 TLP181 A H11B1 TLP571 A PS2705-1 TLP180 A H11C1 TLP541G A PS2765-1 TLP180 A H11D1 TLP371 C PS2702-1 TLP127 A H11G1 TLP371 A PS2801-1 TLP281 A MOC3021-MTLP3021(S) A PS2801-4 TLP281-4 A MOC3022-MTLP3022(S) A PS2861-1 TLP281 A MOC3023-MTLP3023(S) A PS2805-1 TLP280 A MOC3041-MTLP3041(S) A PS2805-4 TLP280-4 A MOC3042-MTLP3042(S) A PS2865-1 TLP280 A MOC3043-MTLP3043(S) A PS2811-1 TLP283 B MOC3051-MTLP3051(S) A PS2811-4 TLP283-4 BMOC3052-MTLP3052(S) A PS8601 TLP759 B MOC3061-MTLP3061(S) A PS8602 TLP759 A MOC3062-MTLP3062(S) A PS9613 TLP759(IGM) A MOC3063-MTLP3063(S) A PS8701 TLP114A B Vishay PS8101 TLP114A BPart Nnmber TOSHIBAPar NumberLv PS9713 TLP114A(IGM) BK817P TLP421 A PS9113 TLP114A(IGM) B SFH610A TLP421 A PS9601 TLP554 A SFH614A TLP628 A PS9614 TLP554 B SFH615A TLP421 A PS9714 TLP115A B SFH617A TLP421 A PS9114 TLP115A B SFH618A TLP624 B PS9715 TLP115A B TCET1100 TLP421 A PS9115 TLP115A B SFH690XT TLP181 A PS9701 TLP115A A TCMT1100 TLP281 A PS7141-1A TLP597GA A TCMT4100 TLP281-4 A PS7141-2A TLP227GA-2 A SFH628A TLP620 B PS7141-1B TLP4597G B K815P TLP627 A PS7141-2B TLP4227G-2 B SFH612A TLP627 A PS7141-1C TLP4006G B SFH619A TLP627 A PS7341C-1A TLP594G B SFH655A TLP627 A PS7141C-2A TLP224G-2 B SFH692AT TLP127 A PS7241-1A TLP176GA A TCED1100 TLP627 A PS7241-2A TLP206GA A IL66 TLP371 A PS7241-1B TLP4176G B IL66B TLP372 A PS7241-2B TLP4206G B AVAGO(Agilent) AROMAT(NAIS)Part Nnmber TOSHIBAPar NumberLv PartNnmberTOSHIBA ParNumberLvHCPL-M600TLP115A A AQV210 TLP592G A HCPL-M601TLP115A A AQV214E TLP597G A HCPL-M611TLP115A A AQV210EH TLP797GA AHCPL-TLP114A A AQV210S TLP192G A M452HCPL-TLP114A A AQV212 TLP592A A M453HCPL-TLP114A A AQV212S TLP197A A M456HCPL-TLP2601 A AQV214 TLP597GA A 2601HCPL-TLP2601 A AQV214E TLP597G A 2611HCPL-TLP555 B AQV214EH TLP797GA A 2201HCPL-TLP2530 A AQV214H TLP797GA A 2530HCPL-TLP2531 A AQV214S TLP197GA A 2531HCPL-TLP2631 A AQV215 TLP597A B 2630HCPL-TLP2631 A AQV216 TLP797J A 2631HCPL-TLP3120 A AQV217S TLP197D A 3120HCPL-TLP351 A AQV410EH TLP4592G A 3140HCPL-TLP351 A AQV414 TLP4592G A 3150HCPL-TLP350 B AQV414E TLP4597G A 3180HCPL-TLP701*2 C AQV414S TLP4197G A 314JHCPL-TLP559 A AQW210 TLP222G-2 A 4504HCPL-TLP116 B AQW210S TLP202G A 0708HCPL-181 TLP181 A AQW212 TLP222A-2 AHCPL-354 TLP180 B AQW214 TLP227GA-2 AHCPL-814 TLP620 B AQW214S TLP206GA AHCPL-817 TLP421 A AQW215 TLP222A-2 BCOSMO AQW217 TLP222G-2 APart TOSHIBA Lv AQW414 TLP4222G-2 ANnmber Par NumberK1010 TLP421 A AQW610S TLP4026G A K1020 TLP621-2 A AQW614 TLP4007G A K2020 TLP631 B AQY210EH TLP227G A K3010 TLP620 B AQY210LS TLP174G A KP3020 TLP620-2 B AQY210S TLP174G A KP4010 TLP627 A AQY214EH TLP227G A KP4020 TLP627-2 A AQY214S TLP176GA A K5010 TLP371 A AQY410EH TLP4227G A K6010 TLP630 A AQY414EH TLP4227G B KPS2801 TLP281 A AQY414S TLR4176G A KPC354NT TLP180 B AQY221N1S TLP3113/TLP3116 B KPC355NT TLP127 A AQY221N2S TLP3113/TLP3116 B KPC357NT TLP181 A AQY221R2V TLP3215 A KPC452 TLP127 A AQY221N2V TLP3216 A SHARPPart Nnmber TOSHIBAPar NumberLvPC123 TLP421 APC817 TLP421 APC813 TLP620 APC815 TLP627 APC357NT TLP181 APC354NT TLP180 APC355NT TLP127 APC3H7 TLP281 APC3H3 TLP280 A需要购买下面这本书的朋友请联系我微信号wangshitj。

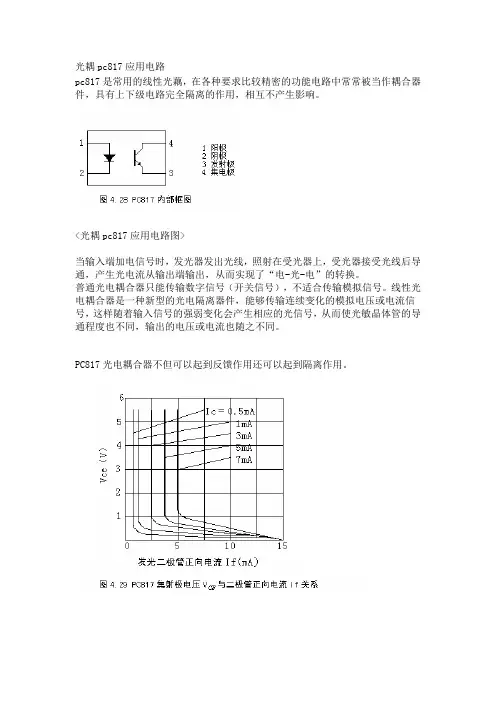

光耦pc817应用电路pc817是常用的线性光藕，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。

<光耦pc817应用电路图>当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

\\当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

光耦的测量：用数字表测二极管的方法分别测试两边的两组引脚,其中仅且仅有一次导通的，红表笔接的为阳极，黑表笔接的为阴极(指针表相反)。

且这两脚为低压端，也就是反馈信号引入端。

在正向测试低压端时，再用另一块万用表测试另外高压端两只脚，接通时，红表笔所接为C极，黑表笔接为E极。

当断开低压端的表笔时，高压端的所接万用表读数应为无穷大。

同理：只要在反馈端加一定的电压，高压端就应能导通，反之，该器件应为损坏。

光耦能否代用，主要看其CTR参数值是否接近。

测量的实质就是：就是分别去测发光二极管和3极管的好坏。

另外一种测量说法：用两个万用表就可以测了。

光电耦合器由发光二极管和受光三极管封装组成。

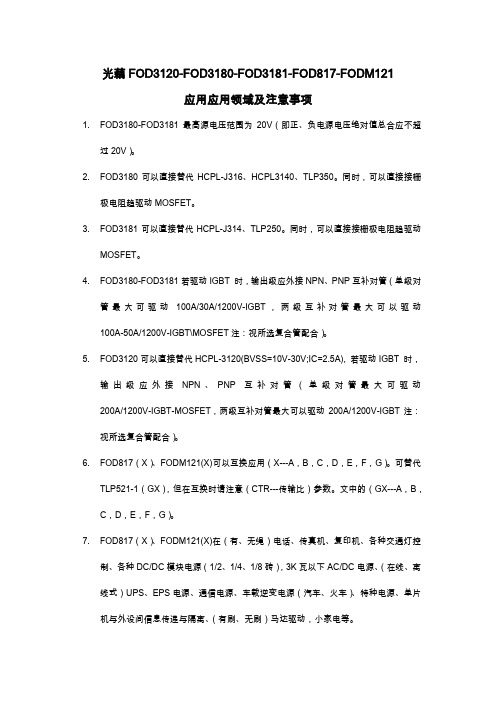

光藕FOD3120-FOD3180-FOD3181-FOD817-FODM121应用应用领域及注意事项1.FOD3180-FOD3181最高源电压范围为20V（即正、负电源电压绝对值总合应不超过20V）。

2.FOD3180可以直接替代HCPL-J316、HCPL3140、TLP350。

同时，可以直接接栅极电阻趋驱动MOSFET。

3.FOD3181可以直接替代HCPL-J314、TLP250。

同时，可以直接接栅极电阻趋驱动MOSFET。

4.FOD3180-FOD3181若驱动IGBT 时，输出级应外接NPN、PNP互补对管（单级对管最大可驱动100A/30A/1200V-IGBT，两级互补对管最大可以驱动100A-50A/1200V-IGBT\MOSFET注：视所选复合管配合）。

5.FOD3120可以直接替代HCPL-3120(BVSS=10V-30V;IC=2.5A), 若驱动IGBT 时，输出级应外接NPN、PNP互补对管（单级对管最大可驱动200A/1200V-IGBT-MOSFET，两级互补对管最大可以驱动200A/1200V-IGBT注：视所选复合管配合）。

6.FOD817（X）、FODM121(X)可以互换应用（X---A，B，C，D，E，F，G）。

可替代TLP521-1（GX），但在互换时请注意（CTR---传输比）参数。

文中的（GX---A，B，C，D，E，F，G）。

7.FOD817（X）、FODM121(X)在（有、无绳）电话、传真机、复印机、各种交通灯控制、各种DC/DC模块电源（1/2、1/4、1/8砖），3K瓦以下AC/DC电源、（在线、离线式）UPS、EPS电源、通信电源、车载逆变电源（汽车、火车）、特种电源、单片机与外设间信息传递与隔离、（有刷、无刷）马达驱动，小家电等。

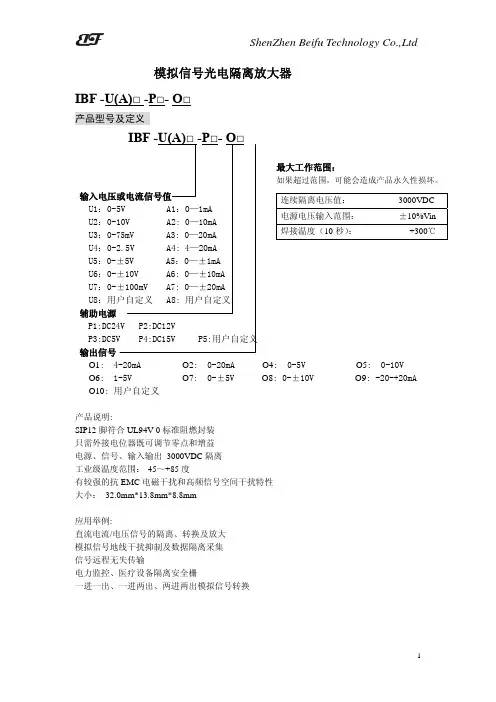

模拟信号光电隔离放大器
IBF -U(A)□ -P □- O □
产品型号及定义
U1：0-5V A1：0—1mA 0mA
U3：0- U5：0- U6：0- U7：0-
O1: 4-20mA O2: 0-20mA O4: 0-5V O5: 0-10V O6: 1-5V O7: 0-±5V O8: 0-±10V O9: -20-+20mA O10: 用户自定义
产品说明:
SIP12脚符合UL94V-0标准阻燃封装
只需外接电位器既可调节零点和增益
电源、信号、输入输出 3000VDC 隔离
工业级温度范围：-45～+85度
有较强的抗EMC 电磁干扰和高频信号空间干扰特性
大小： 32.0mm*13.8mm*8.8mm
应用举例:
直流电流/电压信号的隔离、转换及放大
模拟信号地线干扰抑制及数据隔离采集
信号远程无失传输
电力监控、医疗设备隔离安全栅
一进一出、一进两出、两进两出模拟信号转换
连续隔离电压值： 3000VDC 电源电压输入范围： ±10%Vin 焊接温度（10秒）： +300℃
特点：
精度等级：0.1级、0.2级、0.5级。

0-2.5V/0-5V/0-10V/1-5V等标准电压信号、0-1mA/ 0-10mA/0-20mA/4-20mA等标准电流信号输入, 输出标准的隔离信号。

输出电压信号：0-5V/0-10V/1-5V、输出电流信号：0-10mA/0-20mA/4-20mA，具有高带载能力。

全量程范围内极高的线性度（非线性度<0.2%）。

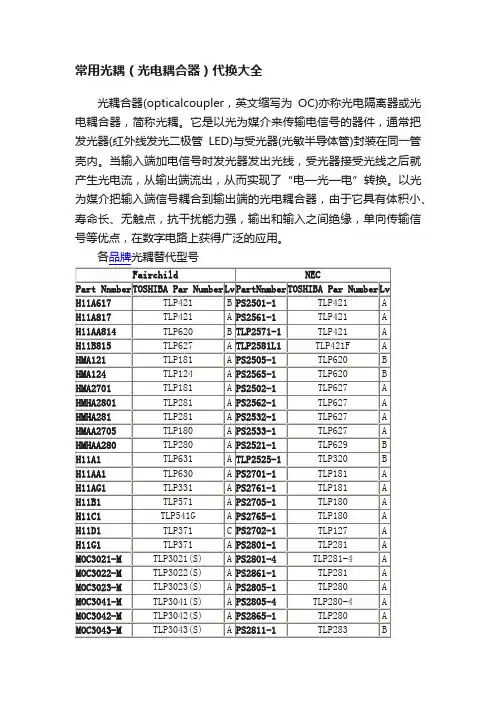

常用光耦（光电耦合器）代换大全
光耦合器(opticalcoupler，英文缩写为OC)亦称光电隔离器或光电耦合器，简称光耦。

它是以光为媒介来传输电信号的器件，通常把发光器(红外线发光二极管LED)与受光器(光敏半导体管)封装在同一管壳内。

当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。

以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。

各品牌光耦替代型号。

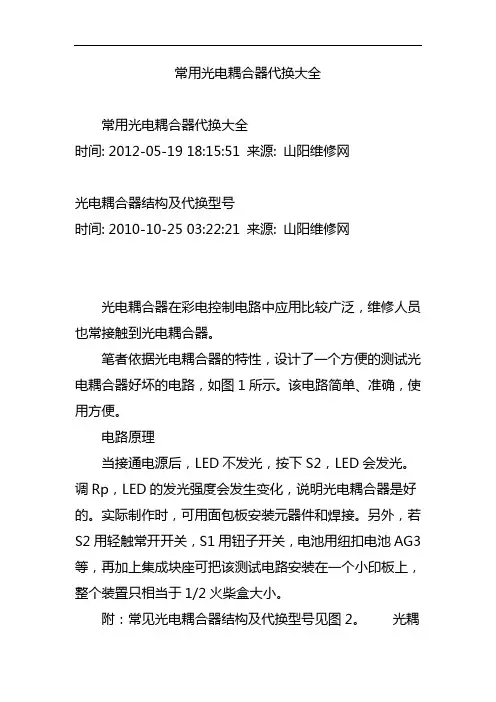

常用光电耦合器代换大全常用光电耦合器代换大全时间: 2012-05-19 18:15:51 来源: 山阳维修网光电耦合器结构及代换型号时间: 2010-10-25 03:22:21 来源: 山阳维修网光电耦合器在彩电控制电路中应用比较广泛，维修人员也常接触到光电耦合器。

笔者依据光电耦合器的特性，设计了一个方便的测试光电耦合器好坏的电路，如图1所示。

该电路简单、准确，使用方便。

电路原理当接通电源后，LED不发光，按下S2，LED会发光。

调Rp，LED的发光强度会发生变化，说明光电耦合器是好的。

实际制作时，可用面包板安装元器件和焊接。

另外，若S2用轻触常开开关，S1用钮子开关，电池用纽扣电池AG3等，再加上集成块座可把该测试电路安装在一个小印板上，整个装置只相当于1/2火柴盒大小。

附：常见光电耦合器结构及代换型号见图2。

光耦合器(opticalcoupler，英文缩写为OC)亦称光电隔离器或光电耦合器，简称光耦。

它是以光为媒介来传输电信号的器件，通常把发光器(红外线发光二极管LED)与受光器(光敏半导体管)封装在同一管壳。

当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。

以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。

各品牌光耦替代型号FairchildNECPart NnmberTOSHIBA Par NumberLvPartNnmberTOSHIBA Par Number LvH11A617TLP421BPS2501-1TLP421AH11A817TLP421APS2561-1 TLP421AH11AA814 TLP620BTLP2571-1 TLP421AH11B815 TLP627ATLP2581L1 TLP421F AHMA121 TLP181APS2505-1 TLP620BHMA124 TLP124APS2565-1 TLP620BHMA2701 TLP181APS2502-1 TLP627AHMHA2801 TLP281APS2562-1 TLP627AHMHA281TLP281APS2532-1 TLP627AHMAA2705 TLP180APS2533-1 TLP627HMHAA280 TLP280APS2521-1 TLP629BH11A1 TLP631ATLP2525-1 TLP320BH11AA1 TLP630APS2701-1 TLP181AH11AG1TLP331 APS2761-1 TLP181 AH11B1 TLP571 APS2705-1 TLP180 AH11C1 TLP541G APS2765-1 TLP180 AH11D1 TLP371 CPS2702-1TLP127AH11G1TLP371APS2801-1 TLP281AMOC3021-M TLP3021(S)APS2801-4 TLP281-4AMOC3022-M TLP3022(S) APS2861-1 TLP281AMOC3023-M TLP3023(S) APS2805-1 TLP280AMOC3041-M TLP3041(S) APS2805-4TLP280-4AMOC3042-M TLP3042(S) APS2865-1 TLP280AMOC3043-M TLP3043(S)APS2811-1 TLP283BMOC3051-M TLP3051(S) APS2811-4 TLP283-4BMOC3052-M TLP3052(S) APS8601 TLP759BMOC3061-M TLP3061(S) APS8602 TLP759AMOC3062-M TLP3062(S) APS9613 TLP759(IGM) AMOC3063-M TLP3063(S) APS8701TLP114ABVishayPS8101TLP114ABPart Nnmber TOSHIBA Par Number LvPS9713TLP114A(IGM) BK817PTLP421APS9113TLP114A(IGM) BSFH610ATLP421 APS9601 TLP554 ASFH614A TLP628 APS9614 TLP554SFH615A TLP421 APS9714 TLP115A BSFH617A TLP421 APS9114 TLP115A BSFH618A TLP624 BPS9715 TLP115A BTCET1100TLP421APS9115 TLP115A BSFH690XT TLP181APS9701 TLP115A ATCMT1100 TLP281APS7141-1A TLP597GA ATCMT4100 TLP281-4 APS7141-2ATLP227GA-2 ASFH628A TLP620BPS7141-1B TLP4597G BK815PTLP627APS7141-2B TLP4227G-2 BSFH612A TLP627APS7141-1C TLP4006G BSFH619A TLP627APS7341C-1A TLP594GBSFH655A TLP627APS7141C-2A TLP224G-2BSFH692AT TLP127APS7241-1A TLP176GA ATCED1100 TLP627APS7241-2A TLP206GA AIL66TLP371APS7241-1B TLP4176G BIL66BTLP372APS7241-2B TLP4206G B。

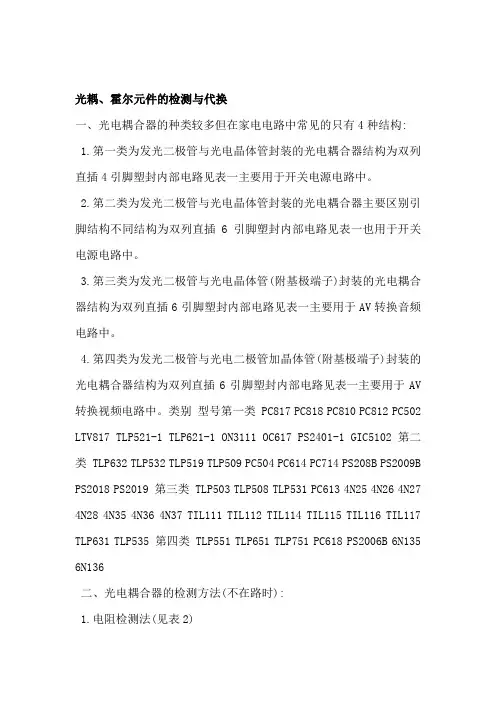

光耦、霍尔元件的检测与代换一、光电耦合器的种类较多但在家电电路中常见的只有4种结构:1.第一类为发光二极管与光电晶体管封装的光电耦合器结构为双列直插4引脚塑封内部电路见表一主要用于开关电源电路中。

2.第二类为发光二极管与光电晶体管封装的光电耦合器主要区别引脚结构不同结构为双列直插6引脚塑封内部电路见表一也用于开关电源电路中。

3.第三类为发光二极管与光电晶体管(附基极端子)封装的光电耦合器结构为双列直插6引脚塑封内部电路见表一主要用于AV转换音频电路中。

4.第四类为发光二极管与光电二极管加晶体管(附基极端子)封装的光电耦合器结构为双列直插6引脚塑封内部电路见表一主要用于AV 转换视频电路中。

类别型号第一类 PC817 PC818 PC810 PC812 PC502 LTV817 TLP521-1 TLP621-1 ON3111 OC617 PS2401-1 GIC5102 第二类 TLP632 TLP532 TLP519 TLP509 PC504 PC614 PC714 PS208B PS2009B PS2018 PS2019 第三类 TLP503 TLP508 TLP531 PC613 4N25 4N26 4N27 4N28 4N35 4N36 4N37 TIL111 TIL112 TIL114 TIL115 TIL116 TIL117 TLP631 TLP535 第四类 TLP551 TLP651 TLP751 PC618 PS2006B 6N135 6N136二、光电耦合器的检测方法(不在路时):1.电阻检测法(见表2)2.加电检测法在光电耦合器的初级即第1~3类的①~②脚间或第4类的②~③脚间加上+5V电压电源电流限制在35mA左右可在+5V电源正极串一支150Ω1/2W的限流电阻。

加电用RX1K档测次级正向电阻即第1类的③~④脚间即第2~3类的④~⑤脚间即第4类的⑦~⑧脚间的正向电阻一般在30Ω~100Ω之间为正常偏差太大为损坏。

恒信宇电子仪表电器元件器材配套：集成电路IC、二三极管、光电藕合器、可控硅、LED电源驱动IC……

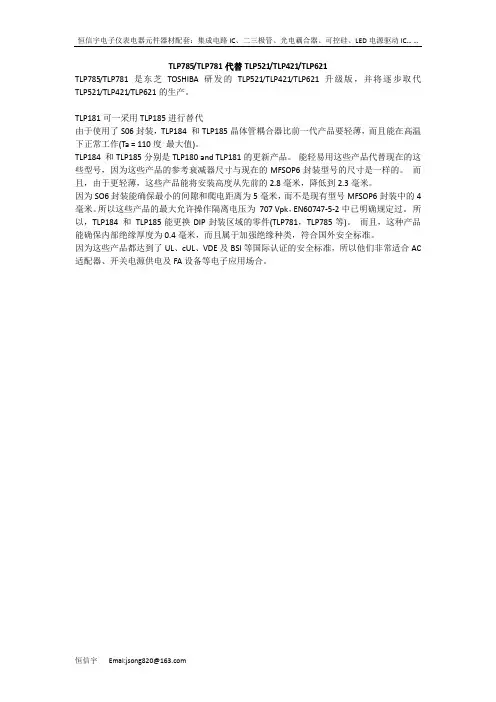

TLP785/TLP781代替TLP521/TLP421/TLP621
TLP785/TLP781是东芝TOSHIBA研发的TLP521/TLP421/TLP621升级版，并将逐步取代TLP521/TLP421/TLP621的生产。

TLP181可一采用TLP185进行替代
由于使用了S06封装，TLP184 和TLP185晶体管耦合器比前一代产品要轻薄，而且能在高温下正常工作(Ta = 110度最大值)。

TLP184 和TLP185分别是TLP180 and TLP181的更新产品。

能轻易用这些产品代替现在的这些型号，因为这些产品的参考衰减器尺寸与现在的MFSOP6封装型号的尺寸是一样的。

而且，由于更轻薄，这些产品能将安装高度从先前的2.8毫米，降低到2.3毫米。

因为SO6封装能确保最小的间隙和爬电距离为5毫米，而不是现有型号MFSOP6封装中的4毫米。

所以这些产品的最大允许操作隔离电压为707 Vpk，EN60747-5-2中已明确规定过。

所以，TLP184 和TLP185能更换DIP封装区域的零件(TLP781，TLP785等)。

而且，这种产品能确保内部绝缘厚度为0.4毫米，而且属于加强绝缘种类，符合国外安全标准。

因为这些产品都达到了UL、cUL、VDE及BSI等国际认证的安全标准，所以他们非常适合AC 适配器、开关电源供电及FA设备等电子应用场合。

恒信宇Emal:jsong820@。

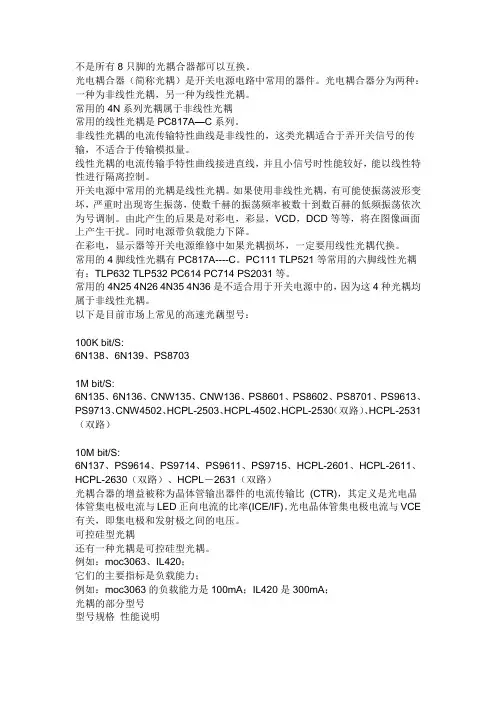

不是所有8只脚的光耦合器都可以互换。

光电耦合器（简称光耦）是开关电源电路中常用的器件。

光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

常用的4N系列光耦属于非线性光耦常用的线性光耦是PC817A—C系列。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。

线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。

开关电源中常用的光耦是线性光耦。

如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。

由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。

同时电源带负载能力下降。

在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。

常用的4脚线性光耦有PC817A----C。

PC111 TLP521等常用的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。

常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。

以下是目前市场上常见的高速光藕型号：100K bit/S:6N138、6N139、PS87031M bit/S:6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）10M bit/S:6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）光耦合器的增益被称为晶体管输出器件的电流传输比(CTR)，其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。

光电晶体管集电极电流与VCE 有关，即集电极和发射极之间的电压。

光耦pc817应用电路pc817是常用的线性光藕，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。

<光耦pc817应用电路图>当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

\\当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

光耦的测量：用数字表测二极管的方法分别测试两边的两组引脚,其中仅且仅有一次导通的，红表笔接的为阳极，黑表笔接的为阴极(指针表相反)。

且这两脚为低压端，也就是反馈信号引入端。

在正向测试低压端时，再用另一块万用表测试另外高压端两只脚，接通时，红表笔所接为C极，黑表笔接为E极。

当断开低压端的表笔时，高压端的所接万用表读数应为无穷大。

同理：只要在反馈端加一定的电压，高压端就应能导通，反之，该器件应为损坏。

光耦能否代用，主要看其CTR参数值是否接近。

测量的实质就是：就是分别去测发光二极管和3极管的好坏。

另外一种测量说法：用两个万用表就可以测了。

光电耦合器由发光二极管和受光三极管封装组成。

可控硅输出光电耦合器选型参数表60.6A0.9A9A 1.2AAQ-H 可控硅输出光电耦合器可控硅光耦过零非过零0.6A 型0.3A 型过零非过零过零非过零过零非过零商品名称方式类型0.9A 型 1.2A 型2.1pF （typ ）输入/输出间容量50G Ω以上输入/输出间绝缘电阻3.96.49.783.66.49.78DIP 8脚600V10mA 以下50V 以下−50V 以下−50V 以下−0.1ms 以下2.5V 以下5,000V AC −30℃〜＋85℃0.3A输出端实效导通电流2A −1.5A −1A −0.9A −0.8A −0.7A −0.6A −0.5A −100μA 以下重复峰值关闭电流重复峰值关闭电压导通电压3A 6A12A浪涌导通电流LED 触发电流动作时间备注过零电压耐电压使用环境温度−40℃〜＋125℃保存温度AQH0213AQH0223AQH1213AQH1223AQH3213AQH3223AQH2213AQH2223订购产品号50V 以下−标准P/C 板端子表面安装端子TOP VIEW50mA 6V 1A1.3V 以下(I F =20mA 时)输入端最大允许LED 电流LED 反向电压正向峰值电流LED 压降UL 、C-UL 、VDE0.56g −管装包装、盘装包装目录记载页P.40国外标准质量(重量)(约)选件7.627.626.42.542.548.31.91.52.542.542.54外形尺寸高度包括支架尺寸单位mm端子排列和印刷电路板加工图(BOTTOM VIEW )7可控硅输出光电耦合器选型参数表可控硅光耦4.3g2.7g4.3g2.7g商品名称方式类型A CD C输入端输出端安装方式最大允许负载电流20A −15A −10A −8A −5A −3A −2A −1A −负载电压漏电流浪涌导通电流额定操作电压(DC )输入阻抗(约)动作电压复位电压动作时间复位时间耐电压使用环境温度内置缓冲电路工作指示灯PC 板插入式面板安装端子排列和板料加工图(BOTTOM VIEW )国外标准质量(重量)(约)选件备注 4.524.520.54.524.513.52A 型非过零1A 型2A1A30A8A19.2〜28.8V 1.6k Ω19.2V 以下9.6〜14.4V 0.8k Ω9.6V 以下4〜6V 0.3k Ω4V 以下1ms 以下19.2〜28.8V 1.6k Ω19.2V 以下9.6〜14.4V 0.8k Ω9.6V 以下4〜6V 0.3k Ω4V 以下AQ-G 可控硅输出光电耦合器2A 型过零1A 型−75〜264V AC2A1AUL 、C-UL 、VDE插座※−−−−1.5mA 以下30A8A19.2〜28.8V 1.6k Ω19.2V 以下9.6〜14.4V 0.8k Ω9.6V 以下4〜6V0.3k Ω4V 以下19.2〜28.8V 1.6k Ω19.2V 以下9.6〜14.4V 0.8k Ω9.6V 以下4〜6V 0.3k Ω4V 以下1V 以上3,000V AC ●●−30℃〜＋80℃　周期＋1ms 以下12/　周期＋1ms 以下12/2.5410.167.621.24.524.520.54.524.513.5外形尺寸高度包括支架尺寸单位mm8可控硅输出光电耦合器选型参数表商品名称方式类型输入端输出端安装方式最大允许负载电流负载电压漏电流浪涌导通电流额定操作电压(DC )输入阻抗(约)动作电压复位电压动作时间复位时间耐电压使用环境温度内置缓冲电路工作指示灯PC 板插入式面板安装端子排列和板料加工图(BOTTOM VIEW )国外标准质量(重量)(约)选件备注外形尺寸高度包括支架尺寸单位mm窄长型扁平型A CD C20A-15A-10A-8A-5A-3A-2A-1A-过零※13A 型—3A5mA 以下80A4〜32V —4V 以下1.0V 以上输入和输出间：4,000V AC 输入/输出和接地间：2,500VAC10A 型75〜250V—(要散热器)10A100A●—●——26g 散热器有非过零型　周期＋1ms 以下12/　周期＋1ms 以下12/4- 1.225.412.75.087.622- 3.54- 1.225.45.087.6212344- 1.225.410.1612.7202012.79.11026331225335426窄长型AQ1可控硅输出光电耦合器光电晶体管、可控硅光耦1A (DC 输出)型—10〜200V 1A—2A (DC 输出)型3〜60V 2A1mA 以下5A (1sec.)3〜28V 1.6k Ω3V 以下0.8V 以上0.5ms 以下2ms 以下3,000V AC −30℃〜＋80℃−30℃〜＋80℃——●——19g —19g ——4- 1.425.412.75.087.62102633102633UL 、CSA 、※TUVUL 、C-UL 、VDE..9可控硅输出光电耦合器选型参数表商品名称方式类型输入端输出端安装方式最大允许负载电流负载电压漏电流浪涌导通电流额定操作电压(DC )输入阻抗(约)动作电压复位电压动作时间复位时间耐电压使用环境温度内置缓冲电路工作指示灯PC 板插入式面板安装端子排列和板料加工图(BOTTOM VIEW )国外标准质量(重量)(约)选件备注外形尺寸高度包括支架尺寸单位mm非过零3A 型2A 型3A 型75〜125V 75〜250V75〜125V 75〜250V75〜125V 75〜250V———3A3A2A5mA 以下5mA 以下5mA 以下80A30A80A 4〜6V 4〜6V 4〜6V 0.18k Ω0.3k Ω0.3k Ω4V 以下4V 以下4V 以下0.5V 以上0.5V 以上0.5V 以上1ms 以下9.8g6.8g9.8g9.6〜14.4V 21.6〜26.4V 1.2V 以上2.4V 以上1.2V 以下2.4V 以下1.2V 以上2.4V 以上1.2V 以上2.4V 以上9.6〜14.4V 21.6〜26.4V 9.6〜14.4V 21.6〜26.4V 9.6〜14.4V 21.6〜26.4V 0.55k Ω 1.4k Ω9.6V 以下21.6V 以下0.55k Ω9.6V 以下21.6V 以下0.8k Ω 1.8k Ω9.6V 以下21.6V 以下0.8k Ω 1.8k Ω9.6V 以下21.6V 以下A CD C20A-15A-10A-8A-5A-3A-2A-1A-AQ8可控硅输出光电耦合器可控硅光耦过零2A 型75〜125V 75〜250V—2A5mA 以下30A4〜6V 0.18k Ω4V 以下0.5V 以上3,000V AC −30℃〜＋80℃●—●——UL 、CSA 、※TUV6.8g——　周期＋1ms 以下12/　周期＋1ms 以下12/7.62432112.7（30.48）4-0.810.165.08432112.7（27.94）4-0.8输入端子间5.08mm10.16输入端子间7.62mm924459324392445932431.4k Ω..10可控硅输出光电耦合器选型参数表商品名称方式类型输入端输出端安装方式最大允许负载电流负载电压漏电流浪涌导通电流额定操作电压(DC )输入阻抗(约)动作电压复位电压动作时间复位时间耐电压使用环境温度内置缓冲电路工作指示灯PC 板插入式面板安装端子排列和板料加工图(BOTTOM VIEW )国外标准质量(重量)(约)选件备注外形尺寸高度包括支架尺寸单位mmAQ-F 可控硅输出光电耦合器光电晶体管过零2A (AC 输出)型3A (AC 输出)型75〜250V 3〜28V 1.6k Ω3V 以下5mA 以下80A5mA 以下80A0.8V 以上2,000V AC ●−−●−＋周期1ms 以下12/＋周期1ms 以下12/2A3A35.22127.4A CD C４０A −25A −20A −15A −10A −5A −２A −１A −−UL 、CSA 32g HC 端子台、插座−1mA 以下6A2A (DC 输出)型3A (DC 输出)型3〜60V −3〜28V 1.6k Ω3V 以下1mA 以下2A3A5A0.8V 以上2,000V AC −−−●−0.5ms 以下2ms 以下35.22127.4−75〜264V172838AQ-J 可控硅输出光电耦合器可控硅光耦过零※ 15A 型10A 型25A 型−5mA 以下10A(要散热器)(要散热器)100A10〜18V 18〜28V 4〜6V 0.26k Ω4V 以下0.8k Ω10V 以下30g带输入逆连接保护功能、有非过零型1.6k Ω18V 以下4V 以下10V 以下18V 以下4V 以下10V 以下18V 以下10〜18V 18〜28V 4〜6V 0.26k Ω0.8k Ω1.6k Ω10〜18V 18〜28V 4〜6V 0.26k Ω0.8k Ω1.6k Ω5mA 以下150A5mA 以下250A1V 以上输入和输出间：3,000V AC 、输入/输出和接地间：2,500V AC●−−−●周期＋1ms 以下12/周期＋1ms 以下12/15A(要散热器)25A散热器、DIN 导轨安装板UL 、C-UL 、TUV输入端子：＃110插片输出端子：＃250插片−30℃〜＋80℃−30℃〜＋80℃−30℃〜＋80℃..11可控硅输出光电耦合器选型参数表商品名称方式类型输入端输出端安装方式最大允许负载电流负载电压漏电流浪涌导通电流额定操作电压(DC )输入阻抗(约)动作电压复位电压动作时间复位时间耐电压使用环境温度内置缓冲电路工作指示灯PC 板插入式面板安装端子排列和板料加工图(BOTTOM VIEW )国外标准质量(重量)(约)选件备注外形尺寸高度包括支架尺寸单位mm过零※AQ-J 可控硅输出光电耦合器可控硅光耦−−散热器一体型、有非过零型250g280g●(可用DIN 导轨进行安装)75〜264V5mA 以下100A250A100A 250A 1V 以上输入和输出间：3,000V AC 、输出和接地间：2,500V AC●−−−1ms 周期＋以下12/1ms 周期＋以下12/10A15A10A20AA CD C40A −25A −20A −15A −10A −5A −2A −1A −10A 型(输出构成：1a )20A 型(输出构成：1a )输入端子:＃110插片输出端子:＃250插片10A 型(输出构成：1a×2)15A 型(输出构成：1a×2)4〜6V 0.26k Ω4V 以下10〜18V 0.8k Ω10V 以下18〜28V 1.6k Ω18V 以下4〜6V 0.26k Ω4V 以下10〜18V 0.8k Ω10V 以下18〜28V 18V 以下4〜6V0.26k Ω4V 以下10〜18V 0.8k Ω10V 以下18〜28V 18V 以下4〜6V 0.26k Ω4V 以下10〜18V 0.8k Ω10V 以下18〜28V 1.6k Ω18V 以下−2- 4.6或M490±0.2611328100113281001.6k Ω 1.6k Ω−30℃〜＋80℃输入端子:＃110插片输出端子:＃250插片12可控硅输出光电耦合器选型参数表商品名称方式类型输入端输出端安装方式最大允许负载电流负载电压漏电流浪涌导通电流额定操作电压(DC )输入阻抗(约)动作电压复位电压动作时间复位时间耐电压使用环境温度内置缓冲电路工作指示灯PC 板插入式面板安装端子排列和板料加工图(BOTTOM VIEW )国外标准质量(重量)(约)选件备注外形尺寸高度包括支架尺寸单位mm过零非过零AQ-A 可控硅输出光电耦合器可控硅光耦——70g●●75〜250V10mA 以下400A150A4〜32V 250A 1V 以上4V 以下—输入和输出间：4,000V AC 、输入/输出和接地间：2,500V AC●(LED 指示灯型)——　周期＋1ms 以下12/　周期＋1ms 以下12/40A15A25AA CD C40A −25A −20A −15A −10A −5A −2A −1A −15A 型25A 型40A 型—新−20℃〜＋85℃散热器、DIN 安装板25.5405813可控硅输出光电耦合器选型参数表UL 、C-UL 、※TUV商品名称方式类型输入端输出端安装方式最大允许负载电流负载电压漏电流浪涌导通电流额定操作电压(DC )输入阻抗(约)动作电压复位电压动作时间复位时间耐电压使用环境温度内置缓冲电路工作指示灯PC 板插入式面板安装端子排列和板料加工图(BOTTOM VIEW )国外标准质量(重量)(约)选件备注外形尺寸高度包括支架尺寸单位mmAQ-K 可控硅输出光电耦合器可控硅光耦过零−4.5V 以下−−1002210225A 型15A 型75〜250V4.5〜30V9mA 以下/施加200V150A250A1V 以上2,500V AC/4,000V AC 周期＋1ms 以下12/　周期＋1ms 以下12/15A25A−215g●●−−●(可用DIN 导轨安装)90.010.8A CD C40A −25A −20A −15A −10A −5A −2A −1A −−30℃〜＋80℃..14可控硅输出光电耦合器选型参数表商品名称方式类型输入端输出端安装方式最大允许负载电流负载电压漏电流浪涌导通电流额定操作电压(DC )输入阻抗(约)动作电压复位电压动作时间复位时间耐电压使用环境温度内置缓冲电路工作指示灯PC 板插入式面板安装端子排列和板料加工图(BOTTOM VIEW )国外标准质量(重量)(约)选件备注外形尺寸高度包括支架尺寸单位mmAQ-C 可控硅输出光电耦合器光电晶体管──DC 输入型−1V 以上2,500V AC —0.5ms 以下AC 输入型4〜32V −−−−10V AC 以上20ms 以下20ms 以下80V AC 以下3V 以下25mA25mA5μA 以下12.8102012.820109.6〜14.4V21.6〜26.4V9.6〜14.4V 21.6〜26.4V9.6〜14.4V 21.6〜26.4V1.2k Ω2.8k Ω9.6V 以下21.6V 以下0.8k Ω 1.8k Ω9.6V 以下21.6V 以下1.2V 以上 2.4V 以上1.2V 以上2.4V 以上9.6V 以下21.6V 以下0.8k Ω 1.8k ΩA CD C20A-15A-10A-8A-5A-3A-2A-1A-可控硅光耦过零1A (AC 输出)型75〜125V 75〜250V—1A1.1mA 以下20A4〜6V 0.3k Ω4V 以下0.5V 以上非过零1A (AC 输出)型1A 4〜6V 0.3k Ω4V 以下0.5V 以上1ms 以下●—●——4.3g—光电晶体管—1A (DC 输出)型—3〜60V1A0.1mA 以下1.5A4〜6V 0.43k Ω4V 以下0.8V 以上0.5ms 以下1ms 以下—　周期＋1ms 以下12/　周期＋1ms 以下12/10.167.627.6212.8102012.81020UL 、CSA 、※TUV80〜250V AC3〜32V 插座、接口终端(PC 终端)0.5ms 以下−30℃〜＋80℃..15可控硅输出光电耦合器选型参数表商品名称方式类型输入端输出端安装方式最大允许负载电流负载电压漏电流浪涌导通电流额定操作电压(DC )输入阻抗(约)动作电压复位电压动作时间复位时间耐电压使用环境温度内置缓冲电路工作指示灯PC 板插入式面板安装端子排列和板料加工图(BOTTOM VIEW )国外标准质量(重量)(约)选件备注外形尺寸高度包括支架尺寸单位mm—插座13g UL 、CSA ——●●(带工作指示灯)●—−30〜＋80℃4,000V AC 5ms 以下2ms 以下5ms 以下0.5ms 以下0.8V 以上0.8V 以上0.8V 以上—过零—DC 输入模块AC 输出模块DC 输出模块—75〜125V 75〜250V —4〜15V 10〜32V—3〜60V 10〜200V2A2A15mA1A100μA 以下5mA 以下1mA 以下—30A5A （1秒間）3〜32V 3〜15、4〜15、10〜32V— 1.6、1.7、5、6 k Ω3V 以下3V(4V)以下3V(4V)以下160〜280V AC—160V AC 以下A CD C20A-15A-10A-8A-5A-3A-2A-1A-I/O 输出光电耦合器光电晶体管—AC 输入模块80〜140V AC—20ms 以下20ms 以下—　周期＋1ms 以下12/　周期＋1ms 以下12/5- 1.210.165.085.0812.7（33.02）4- 1.210.165.0812.7（27.94）1020.543104320.51020.5431020.54380V AC 以下10V AC 以上20V AC 以上。

变频器常用光耦驱动PC923和 PC929详解在变频器驱动芯片中， PC923与 PC929算是比较常见的了。

在知名品牌如台安变频器，安川变频器，富士变频器中都有使用到。

两者可谓是黄金搭档。

本文将对这两个驱动芯片的原理和应用进行详细的剖析！图 2配对应用的驱动IC： PC923（8 引脚）、 PC929（ 14 引脚）PC923用于上三臂IGBT 管的驱动， PC929则用于驱动下三臂IGBT管，同时承担对IGBT导通管压降的检测，对IBGT实施过流保护和输出OC 报警信号的任务。

PC929与普通驱动IC 的不同，在于内部含有IGBT 保护电路和OC信号输出电路，将驱动和保护集于一体。

PC923的相关参数：输入直接驱动50A/1200V 以下的IF 电流 5∽20mA，电源电压15∽ 35V，输出峰值电流±0.4A，隔离电压IGBT模块。

PC923的电路结构同TLP250 等相近，但输出引脚不一样。

5000V，开通 / 关断时间μs。

可5、8 脚之间可接入限流电阻，限制输出电流以保护内部V1、V2 三极管。

常规应用，是将5、8 脚短接，接入供电电源的正极。

如果将输出侧引线改动一下，也可以与 TLP520、 3120 等互为代换。

它的上电检测方法也同于TLP250，在此不予赘述。

PC929的相关参数与PC923相接近，在电路结构上要复杂的多。

1、2 脚为内部发光二极管阴极， 3 脚为发光管阳极，1、3 脚构成了信号输入端。

4、5、6、7 脚为空端子。

输入信号经内部光电耦合器、放大器隔离处理后经接口电路输入到推挽式输出电路。

10、14 脚为输出侧供电负极，13 脚为输出侧供电正端，12 脚为输出级供电端，一般应用中将13、12 脚短接。

11 脚为驱动信号输出端，经栅极电阻接IGBT或后置功率放大电路。

PC929的 9 脚为IGBT管压降信号检测脚，9、10 脚经外电路并联于IGBT的 C、E 极上。
