（产品数据管理）PDM简单教材第一章PDM入门知识走进PDMPDM定义为什么实行PDMCAD/CAM用户需知道的PDM基本知识非凡的优势PDM的好处—投资可在整个企业中得到回报如何决定你是否需要PDM系统在管理钢丝上行走PDM购买须知走进PDM肖文引言什么是PDM?这是一个既易回答久颇具争议的问题。
说名容易回答，是因为自从它面市这十多年来，很多公司对它进行过研究，下过定义，一些“标准”的说法似乎可以信手拈来；说它颇具争议，是因为真正意义上的PDM，远非三言两语的“定义”可以“简而言之”。
实际上，从来没有纯粹、抽象的“PDM”，也没有哪一家企业单纯地“上了一个PDM系统”，它一定与企业的具体目标相辅相成，也不可把不同层次的PDM混为一谈，因为不同层次的PDM应用于企业不同层次的需求，企业的终极目标是企业级信息集成。
笔者将在这个系列的文章中，试图对这些问题予以说明和澄清。
不妥之处，欢迎指正。
首先，本文将探讨产生PDM的历史、社会和有关技术原因。
[摘要]本文简述了PDM(产品数据管理)产生之基础、通用定义、适用范围以及�些相关基本问题，让读者走近PDM，认识其一般外在特征。
[关键词]信息、数据、管理、并行工程、数据共享、数据交换、工作流程、文档、面向对象、产品结构、产品配置、工作组、数据库、网络、服务器和产品研发。
PDM之源初探知识经济推动信息交流与管理人类社会离不开信息交流与沟通。
信息交流的方式与程度倍受社会环境、文化氛围以及经济基础的影响与制约。
未来学家托夫勒曾指出：人类社会发展的第三次浪潮中出现了“知识经济”这样一种新的经济范畴。
知识经济极大地推动了人类社会的发展，并促使社会产生了五大变化：·资本性质的变化·生产方式的变化·就业方式的变化·生产速度的变化·产品价格的变化其中生产方式的变化意味着大规模集约化生产方式已不是最先进的生产方式。
PDM产品数据管理使用说明(pdf 20页)
PDM使用说明1安装相关软件（在“PDM相关软件”目录中）1.1安装j2sdk-1_4_2_08-windows-i586-p.exe不用做特殊设置，一路下一步直至安装完成。
1.2安装install_wgm_acad_2005.exe选择“中文简体”安装WGM之前，请先安装AutoCAD 2005：选择定制安装：选择安装目录，将c盘改为d盘选择JRE安装目录：输入代理信息，局域网没有代理设置，设为空：输入客户机验证信息：（该页面不做任何修改）出现输入AutoCAD安装路径的页面，点浏览按钮设置为安装路径即可。
审阅设置，点击“安装”：安装完成后，转到D:\cad_client\autocad\目录，打开wtcad. ini文件，ctrl-F查找”partlifecycle”（不包含引号），找到“PartLifecycle=PartL ifeCycle”这一行，将其改成“PartLifecycle=KcPartLifeCycle”（不包含引号）。
保存退出。
打开AutoCAD，正常情况下软件会自动加载Windchill菜单，如下图：如果此菜单没有显示，则在CAD中使用menuloa d命令，菜单组选项卡-浏览路径选择D:\cad_client\autocad\\文件类型选择菜单样板（*mnu）找到点击加载切换到菜单栏选项卡，菜单组选择WTACAD,选择Windchill(W)，点击插入。
Windchill菜单安装好后，从Windchill菜单中选择任意操作，系统会提示认证的窗口。
输入用户名和密码，与登录PDM系统时输入的一致，即PDM系统的用户帐号。
（用户名为自己名字的全拼，如lideyi，初始密码为11111111）如果不弹出认证窗口，需要修改以下文件：*:\AutoCAD2005\support目录下的acad2005.lsp（AutoCAD2005安装目录下），用记事本打开，在文件的最后一行添加如下内容：(if(findfile "d:/cad_client/autocad/wtacad.arx") (arxload "d:/cad_client/autocad/ wtacad.arx"))如果集成安装在C盘，需要将盘符d改成c保存文件，重新启动AutoCAD2005。
PDM操作手册(已更新)[1]
![PDM操作手册(已更新)[1]](https://img.taocdn.com/s1/m/2138d0ed81c758f5f61f67f0.png)
目录一、PDM的简介 (4)1.1 PDM的基本功能 (4)1.2 PDM选用的软件 (4)1.3 PDM的基本术语 (5)二、PDM软件Windchill相关安装及设置 (9)2.1 Windchill使用前的设置 (9)2.2相关软件的安装 (11)2.3环境变量的设置 (13)2.4 Windchill WGM 与相关制图软件的关联 (14)三、Windchill 10.0 主界面的介绍 (16)3.1 Windchill 10.0的简介 (16)3.2 Windchill 10.0 的操作界面 (16)四、Windchill中的产品信息 (19)4.1查找产品信息 (19)4.2查看产品信息 (23)五、制图软件与Workgroup Manager集成后的使用 (26)5.1 开始新的设计（以AutoCAD 2010为例） (26)5.2 共享CAD模型（以AutoCAD 2010为例） (28)5.3 修改CAD 模型（以AutoCAD 2010为例） (31)六、产品结构的创建 (34)6.1 手动创建部件和成品 (34)6.2部件的移动 (37)6.3 关联CAD 文档和部件 (39)6.4 部件结构的编辑（BOM的搭建） (42)七、文档的管理 (47)7.1 文档的创建 (47)7.2 修改文档 (51)7.3 建立文档与部件的关联 (53)7.4文档的修订 (55)八、基线的创建与添加 (56)8.1 基线的定义 (56)8.2 基线的创建与添加 (56)九、签审流程 (60)9.1 提交审阅 (60)9.2 进行签审 (62)十、变更管理 (64)10.1 创建变更通告 (64)10.2 修改修订的产品 (67)10.3 变更通告的签审 (68)十一、工作的管理 (69)11.1 修改个人密码 (69)11.2 管理个人工作主页 (70)11.3 个人工作的委派 (72)一、PDM的简介1.1 PDM的基本功能PDM: Product Data Management, 产品数据管理，是一个介于基础信息结构软件和应用软件之间的一种框架软件系统。
PDM概念培训教材
2000s-：
• CPC（Collabrative Product Commerce）
• CPDm（Collaborative Product Definition management）
2020/5/22
目前在产品数据管理方面存在的部分问题
多个数据源，多个管理标准 低效的文档发放与查阅，文档共享性低 硬件（电子、结构）开发与软件开发通常彼此独立，导致产品集成
2020/5/22
文档管理－－版本控制
• 基本原则
• 版本表示方式以“版本（Revision）＋小版本（Iteration）”方式 • 检入（Check in）时，系统会自动为文档增加小版本（Iteration），如下
图中文档Doc-001的Rev A的Iteration 1升级为Iteration 2。 • 版本（Revision）的升级通过修订（Revise）功能实现，如Doc-001由
PDM概念培训教材
2020年5月22日星期五
目录
• PDM的引入 • PDM的概念和功能 • PDM的效益 • PDM实施的范围和方法
2020/5/22
PDM历史
竞争焦点 产品开发策略
技术焦点 设计方式 组织结构
1980s 利润 降低成本 工具与生产力 串行方式 部门
1990s 市场份额 及时上市 数据共享 并行工程 项目组
时重新设计
没有把硬件和软件配置作为一个系统管理，导致产品版本控制问题 对产品的更改没有进行有效跟踪和控制
• 硬件和软件更改后没有记录 • 没有正式的流程通知与更改有关的每一个人 • 没有跟踪版本修改 • 版本建立后没有冻结BOM • 有太多的版本流入市场 • 最初的“总体系统设计”没有一致地更新以反映更改
• CPC（Collabrative Product Commerce）
• CPDm（Collaborative Product Definition management）
2020/5/22
目前在产品数据管理方面存在的部分问题
多个数据源，多个管理标准 低效的文档发放与查阅，文档共享性低 硬件（电子、结构）开发与软件开发通常彼此独立，导致产品集成
2020/5/22
文档管理－－版本控制
• 基本原则
• 版本表示方式以“版本（Revision）＋小版本（Iteration）”方式 • 检入（Check in）时，系统会自动为文档增加小版本（Iteration），如下
图中文档Doc-001的Rev A的Iteration 1升级为Iteration 2。 • 版本（Revision）的升级通过修订（Revise）功能实现，如Doc-001由
PDM概念培训教材
2020年5月22日星期五
目录
• PDM的引入 • PDM的概念和功能 • PDM的效益 • PDM实施的范围和方法
2020/5/22
PDM历史
竞争焦点 产品开发策略
技术焦点 设计方式 组织结构
1980s 利润 降低成本 工具与生产力 串行方式 部门
1990s 市场份额 及时上市 数据共享 并行工程 项目组
时重新设计
没有把硬件和软件配置作为一个系统管理，导致产品版本控制问题 对产品的更改没有进行有效跟踪和控制
• 硬件和软件更改后没有记录 • 没有正式的流程通知与更改有关的每一个人 • 没有跟踪版本修改 • 版本建立后没有冻结BOM • 有太多的版本流入市场 • 最初的“总体系统设计”没有一致地更新以反映更改
产品数据管理PDM培训
产品数据管理PDM培训课程收益：1、全面认识产品数据（BOM研发文档、图纸、研发过程数据、数据评审信息）的管理模式。
以大量案例与事例，认识研发、供应链、销售、客户服务与产品数据的联系，从而帮助企业理顺产品数据管理，制定和实施企业产品数据业务发展规划。
2、全面学习PART（零部件）、BOM（ Bill Of Material, 物料清单）、过程文档和技术文件等各类产品数据版本管理方法、流程、工作模板。
了解PLM系统中产品数据组织形式，了解产品数据管理IT化最佳实践。
3、重点掌握在IPD流程体系下的产品数据评审体系，以及产品数据准确性管理方法，并学习如何建立起产品数据齐套性管理方法，建立起企业产品数据高质、安全的长效解决机制。
4、掌握在企业建立系统完整的EC（E ngineering Cha nge,工程更改）流程体系、理顺控制产品数据变更与文档变更的关系。
了解PLM系统中EC流程最佳实践。
5、掌握面向客户、面向供应链的BOM吉构设计原理，掌握优化产品制造和销售模式的BOMS计方法。
6、介绍如何配合产品研发流程的产品数据管理，产品数据业务发展方向。
以及相关PLM支撑系统介绍。
课程大纲：1、概述本章学习目标：了解产品数据管理的基本概念，认识产品数据管理对企业的业务价值，尤其是对研发的重要意义。
1.1、产品数据定义1.2、产品数据业务使命，在企业管理中的关键地位和作用1.3、产品数据基本概念1.4、产品数据电子化基本要素1.5、案例：国内著名企业产品数据管理与BOM体系建设过程1.6、案例：国内某企业工艺与BOM过程关系设计不合理，导致虚拟件编码近20万（占所有编码90%1.7、问题思考2、零部件信息管理本章学习目标：认识PART信息与BOM数据的关系，掌握零部件信息的概念、用途和管理流程。
2.1、PART概念2.2、PART数据定义2.3、典型PART类别2.4、采购类零部件的替代管理2.5、PART管理流程2.6、案例讨论3、PART版本管理本章学习目标：掌握PART版本的概念、用途和管理方法。
PDM基础培训-1
集成管理
二、账号及权限申请
1. 帐户申请：OA流程 当大家成为某个设计团队成员的时候，就可以为为自己申请PDM账户 及相关的权限，申请如下：协同管理平台→流程中心→发起流程→PDM系 统用户及权限申请流程
填写申请信息：申请人基本信息及需要申请的权限等
当流程走完之后，您的账户就开通了，同时申请的产品权限 也已经开通。 项目的权限直接找项目经理（项目专员）开通。
4.2
设变跟踪
•采购专员： 采购部组织新状态零件到厂，在到厂后1日内完成PDM系统中【录入新件实 际到厂日期】任务，填写新状态零部件到厂时间等信息。 •质量专员： 质量部对新状态零件进行检验，在完成检验后1日内由完成PDM系统中【录 入零件检验意见】任务，填写新状态零部件质量的判断。 •工厂专员： 承制工厂按技术通知实施，并在新件实际装车后1日内完成PDM系统中【录 入新件实际装车日期】任务，填写新状态零部件装车切换等信息。
量产前设变补充材料：
5、变更跟踪表查询
通过高级搜索，搜索指定车型的变更通告后生成报表。
5 5.1
文档上传及签审 文档上传
1、找到打开需要上传文档的文件夹，点击“添加具有或没有附加内容的新文 档”（或“新建多个文档”）按钮；
2、选择文档类型
3、从本地电脑“浏览”要上传文档，并填写相关属性，点击“完成”。

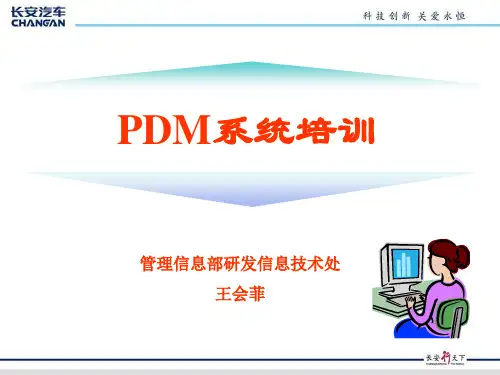

PDM系统培训
管理信息部研发信息技术处 王会菲
01
PDM系统概述
02
账号及权限申请
03
常用操作介绍
04
日常问题处理
0
一、PDM系统概述
PDM（Products Data Management）是基于Windchill的产品数据管 理系统，PDM以产品为中心，通过计算机网络和数据库技术，把企业生产 过程中所有与产品有关的信息（包括项目计划、设计数据、产品模型、工
(产品数据管理)PDMS培训手册最全版
（产品数据管理）PDMS培训手册V ANTAGEIPE (Integrated Project Execution)项目一体化解决PDMS (Plant Design Management System) 工厂设计管理系统中文培训手册目录1.VANTAGE PE P&ID2.VANTAGE PDMS基础3.VANTAGE PDMS设备设计4.VANTAGE PDMS管道设计5.VANTAGE PDMS土建设计6.VANTAGE PDMS结构设计7.VANTAGE PDMS支吊架设计8.VANTAGE PDMS数据一致性检查9.VANTAGE PDMS碰撞检查10.VANTAGE PDMS出图11.VANTAGE PDMS出图管理12.VANTAGE PDMS项目管理13.VANTAGE PDMS AutoDraft 图纸转换14.VANTAGE PDMS Review 生成avi文件VPEVANTAGE Plant Design Management System 工厂设计管理系统P&ID工艺流程图培训手册目录一、VANTAGE PE P＆ID简介 (2)二、软件安装、项目生成、AutoCAD配置 (2)三、操作绘制P&ID (9)四、VANTAGE PE PID项目设置 (13)五、菜单、工具条、符号定制 (30)六、Elite（报表生成） (32)七、原有P&ID升级 (32)一、VANTAGE PE P＆ID简介VANTAGE PE P＆ID是一套基于嵌入到AutoCAD、Microstation或Visio软件中以提高智能绘制P＆ID图能力的软件，其主要功能如下：1.绘制工艺装置P＆ID图。
2.与VANTAGE数据库交换数据。
3.数据的一致性校验。
二、软件安装、项目生成、AutoCAD配置VANTAGE PE P＆ID的安装有以下几种方式：a.执行文件和项目配置文件都在服务器端。
PDM操作手册(已更新)[1]
目录一、PDM的简介 (4)1.1 PDM的基本功能 (4)1.2 PDM选用的软件 (4)1.3 PDM的基本术语 (5)二、PDM软件Windchill相关安装及设置 (9)2.1 Windchill使用前的设置 (9)2.2相关软件的安装 (11)2.3环境变量的设置 (13)2.4 Windchill WGM 与相关制图软件的关联 (14)三、Windchill 10.0 主界面的介绍 (16)3.1 Windchill 10.0的简介 (16)3.2 Windchill 10.0 的操作界面 (16)四、Windchill中的产品信息 (19)4.1查找产品信息 (19)4.2查看产品信息 (23)五、制图软件与Workgroup Manager集成后的使用 (26)5.1 开始新的设计（以AutoCAD 2010为例） (26)5.2 共享CAD模型（以AutoCAD 2010为例） (28)5.3 修改CAD 模型（以AutoCAD 2010为例） (31)六、产品结构的创建 (34)6.1 手动创建部件和成品 (34)6.2部件的移动 (37)6.3 关联CAD 文档和部件 (39)6.4 部件结构的编辑（BOM的搭建） (42)七、文档的管理 (47)7.1 文档的创建 (47)7.2 修改文档 (51)7.3 建立文档与部件的关联 (53)7.4文档的修订 (55)八、基线的创建与添加 (56)8.1 基线的定义 (56)8.2 基线的创建与添加 (56)九、签审流程 (60)9.1 提交审阅 (60)9.2 进行签审 (62)十、变更管理 (64)10.1 创建变更通告 (64)10.2 修改修订的产品 (67)10.3 变更通告的签审 (68)十一、工作的管理 (69)11.1 修改个人密码 (69)11.2 管理个人工作主页 (70)11.3 个人工作的委派 (72)一、PDM的简介1.1 PDM的基本功能PDM: Product Data Management, 产品数据管理，是一个介于基础信息结构软件和应用软件之间的一种框架软件系统。
pdm产品数据管理-eEngineerPDM用户手册 精品

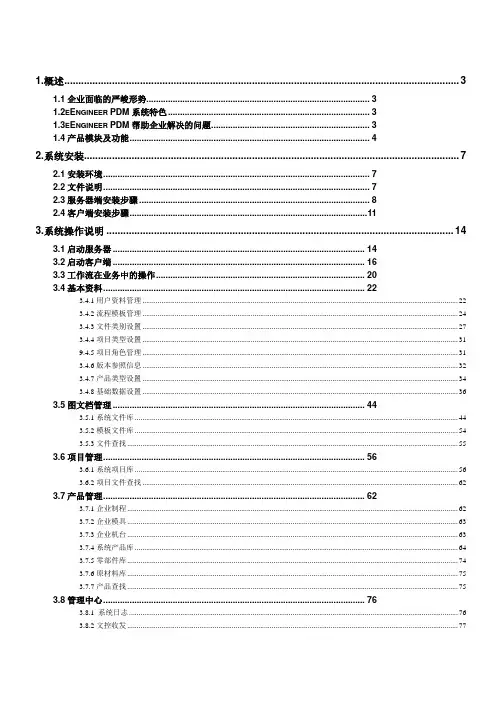

1.概述 (3)1.1企业面临的严峻形势 (3)1.2E E NGINEER PDM系统特色 (3)1.3E E NGINEER PDM帮助企业解决的问题 (3)1.4产品模块及功能 (4)2.系统安装 (7)2.1安装环境 (7)2.2文件说明 (7)2.3服务器端安装步骤 (8)2.4客户端安装步骤 (11)3.系统操作说明 (14)3.1启动服务器 (14)3.2启动客户端 (16)3.3工作流在业务中的操作 (20)3.4基本资料 (22)3.4.1用户资料管理 (22)3.4.2流程模板管理 (24)3.4.3文件类别设置 (27)3.4.4项目类型设置 (31)9.4.5项目角色管理 (31)3.4.6版本参照信息 (32)3.4.7产品类型设置 (34)3.4.8基础数据设置 (36)3.5图文档管理 (44)3.5.1系统文件库 (44)3.5.2模板文件库 (54)3.5.3文件查找 (55)3.6项目管理 (56)3.6.1系统项目库 (56)3.6.2项目文件查找 (62)3.7产品管理 (62)3.7.1企业制程 (62)3.7.2企业模具 (63)3.7.3企业机台 (63)3.7.4系统产品库 (64)3.7.5零部件库 (74)3.7.6原材料库 (75)3.7.7产品查找 (75)3.8管理中心 (76)3.8.1 系统日志 (76)3.8.2文控收发 (77)3.8.3公告管理 (79)3.8.4权限申请管理 (81)3.9报表管理中心 (81)1.概述1.1企业面临的严峻形势我国加入WTO近几年来，企业的外部环境已经发生巨大的变化。
主要表现为：产品生命周期缩短；顾客对产品功能、性能、质量等方面的个性化要求更高；能参与全球竞争的企业更多；跨国公司的垄断性更明显；企业的兼并重组更激烈、更动荡；一般水平的产品及制造能力严重过剩。
在这巨大的变革之中，传统的生产管理方式、企业组织结构、决策方法已不能适应日趋激烈的全球化的市场竞争。
Windchill用户培训文档
PDM系统概述
概述
什么是PDM? PDM：产品数据管理（Product Date Management），是90年代初
才开始在国际市场上形成软件产品的一种新技术。由于它起源于CAD系统 的文件管理，所以早期的PDM应用重点是工程技术变更的管理，如各种图 纸、文件的审查批准等。
PDM是一个辅助工具，它用于在企业范围内构造一个从产品策划到产品实 现的并行协作环境，一个成熟的PDM系统能够使所有参与创建、交流以及 维护产品设计意图的人员在整个产品生命周期中自由共享与产品相关的 所有异构数据，如图纸与数字化文档、C置
它有两种版本，标准版和简化版，强烈推荐使用标准版。
简化版没有用户安装过程，当一台计算机第一次查看默认用productview打开的数据时（如点击部件 或成品的缩略图），将自动安装简化版并打开该文件显示（需要在首选项－>可视化选项卡中设置系 统使用简化版），当系统安装有上网助手之类的拦截工具时，此时必须选择“允许安装软件”，第一 次打开将需要较多的时间。
新物料申请流程
参与批准角色：批准者
part管理员创建新器件：器件管理员（创建新器件后点任务完成）
正式发放- 审批流程
参与审核角色：审阅者
参与批准角色：批准者
直接发放流程
提交：由创建人提交（即文档一创建，自动启动流程，生命周期状态为：正式发放）
直接预发放流程
提交：由创建人提交（即文档一创建，自动启动流程，生命周期状态为：预发放）
作用
比如，在产品设计期间，工艺人员、制造人员就能及时查阅这些未经审阅 的设计数据 ，及时发现在后续环节可能出现的问题，这样将错误扼杀在摇篮， 用更少的代价解决问题。在变更不能消除的情况下，PDM中的管理模块提供变更 请求和变更指令两部分内容。下游人员在发现问题后，及时向上游人员发出变更 请求，并将请求提交给管理部门进行审核，审核通过后将产生变更单，实施变更 。这个过程基本上都可以通过PDM中的变更流程实现的，它和文档管理、产品结 构管理结合在一起，提供完整的变更方案，提高变更的效率。
PDM用户操作手册文档管理

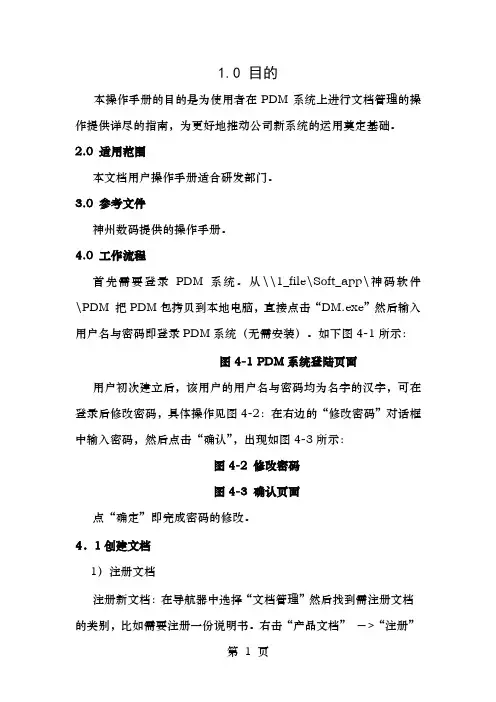

1.0 目的本操作手册的目的是为使用者在PDM系统上进行文档管理的操作提供详尽的指南，为更好地推动公司新系统的运用奠定基础。
2.0 适用范围本文档用户操作手册适合研发部门。
3.0 参考文件神州数码提供的操作手册。
4.0 工作流程首先需要登录PDM系统。
从\\1_file\Soft_app\神码软件\PDM 把PDM包拷贝到本地电脑，直接点击“DM.exe”然后输入用户名与密码即登录PDM系统（无需安装）。
如下图4-1所示：图4-1 PDM系统登陆页面用户初次建立后，该用户的用户名与密码均为名字的汉字，可在登录后修改密码，具体操作见图4-2：在右边的“修改密码”对话框中输入密码，然后点击“确认”，出现如图4-3所示：图4-2 修改密码图4-3 确认页面点“确定”即完成密码的修改。
4．1创建文档1）注册文档注册新文档：在导航器中选择“文档管理”然后找到需注册文档的类别，比如需要注册一份说明书。
右击“产品文档”－>“注册”－>“创建新对象”。
如下图4-4所示：图4-4 创建新对象页面在弹出的“文档注册”对话框中输入信息，对话框中蓝色显示字段为必填项。
文档注册页面如下图4-5所示：下图“文档注册”页面中“编号”的规则是：“GKT”+ AAAAAAA +BB+ “/”+ XXX。
系统可根据注册页面中所选择的“文档类别”及“所属型号”自动给出，也可以自己手工输入。
编号规则说明：GKT1）AAAAAAA：整机文件编码，由“所属项目”对应的整机文件编码确定；2）BB：文件简号，由“文档类别”代码确定，2位。
文件简号见附件一；3）XXX：3位流水码。
这里的编号图4-5“文档注册”页面在上图的注册页面中输入基本信息后，点击“注册”图标按钮（“”）；文档注册成功。
（新建第一个版本时，“文档注册”页面右边的“文件更改信息”可选择不写。
）如下图4-6所示：图4-6：文档注册成功页面2）添加电子文件在查询结果页面双击需添加文件的对象，可出现如上图的页面，在上图中右上角点击“文件”出现图4-7 a）所示：在图4-7 a）页面中点击“文件注册”按钮（“”），选择需上传的文件—>上传至服务器。
