公路路面工程沥青混凝土面层分项工程质量检验评定表(示范文本)

公路路面工程沥青混凝土面层分项工程质量检验评定表(示范文本)
实测项目
项次
检查项目
规定值或允许偏差
实测值或实测偏差值
质量评定
1
2
3
4
5
6
7
8
9
10
平均
（代表）值
合格率（％）
权值
得分
1△
压实度（％）
代表值
符合规范要求
3
2
平整度
σ（mm）
1.2
2
IRI（m/km）
2.0
3
弯沉值（0.01mm）
符合设计要求
2
4
渗水系数
300ml/min
2
5
抗滑
摩擦系数
符合设计要求
2
构造深度
6△
厚度
代表值
详参《检评标准》
3
合格值
详参《检评标准》
7
中线平面偏位（mm）
20
1
8
纵断高程（mm）
±15
1
9
宽度（mm）
详参《检评标准》
1
10
横坡(%)
±0.31合计来自外观鉴定减分意见
质量保证资料
减分
工程质量等级评定
得分：质量等级：
施工技术负责人：质检工程师：复核：日期：
分项工程质量检验评定表
分项工程名称：沥青混凝土面层所属分部工程：路面工程所属建设项目：
工程部位：施工单位：监理单位：
（桩号、墩台号、孔号）
基本
要求
1)沥青混合料的矿料质量及矿料级配应符合设计要求和施工规范的规定。2)严格控制各种矿料和沥青用量及各种材料和沥青混合料的加热温度，沥青材料及混合料的各项指标应符合设计和施工规范要求。沥青混合料的生产，每日应做抽提试验、马歇尔稳定度试验。矿料级配、沥青含量、马歇尔稳定度等结果的合格率应不小于90%。3)拌和后的沥青混合料应均匀一致，无花白，无粗细料分离和结团成块现象。4)基层必须碾压密实，表面干燥、清洁、无浮土，其平整度和路拱度应符合要求。5)摊铺时应严格控制摊铺厚度和平整度，避免离析，注意控制摊铺和碾压温度，碾压至要求的密实度。

路面工程分 项 工 程 质 量 检 验 评 定 表

路面工程分 项 工 程 质 量 检 验 评 定 表
3
10
横坡(%)
±0.15
5
合计
100
外观鉴定
减分
பைடு நூலகம்监理
意见
质量保证资料
减分
工程质量等级评定
得分：质量等级：
检验负责人：检测：记录：复核：年月日

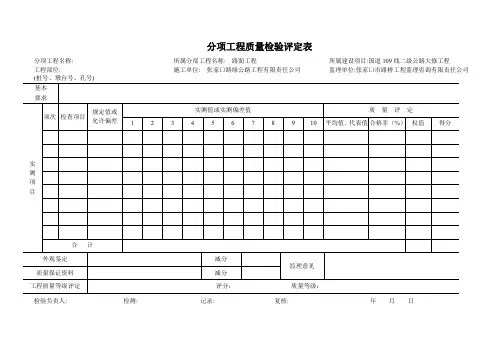

分项工程质量检验评定表
分项工程名称：沥青碎石下面层所属分部工程名称：路面工程所属建设项目：
工程部位：施工单位：监理单位：
(桩号、墩台号、孔号)编号：B-100-WFYL-JL
合格率（%）
规定分
实得分
1
直顺度(mm)
15
40
2
相邻两块高差(mm)
3
25
3
相邻两块缝宽(mm)
±3
15
4
顶面高程(mm/m)
±10
20
合计
100
外观鉴定
减分
监理
意见
质量保证资料
减分
工程质量等级评定
得分：质量等级：
检验负责人：检测：记录：复核：年月日
分项工程质量检验评定表
分项工程名称：路肩所属分部工程名称：路面工程所属建设项目：
土路肩
20
1
3
横坡(%)
±1.0
1
4
宽度(mm)
符合设计要求
2
合计
外观鉴定
减分
监理
意见
质量保证资料
减分
工程质量等级评定
得分：质量等级：
检验负责人：检测：记录：复核：年月日
5
6
7
8
9
10
平均、代表值
合格率（%）
规定分
实得分
1
弯拉强度(MPa)

2 路面标线分项工程质量检验评定表

2 路面标线分项工程质量检验评定表
高速公路工程项目 分项工程质量检验评定表
分项工程名称：路面标线 施 工 单 位： 工程部位： 合 同 段： 所属分部工程名称： 监 理 单 位： 编号： 合同段：
施自检
评表11.3.2 1、 路面标线涂料符合JT/T280《路面标线涂料》的规定。2、路面标线喷涂前已仔细清洁路面，表面干燥，无起灰现象。3、路面标线的颜色、形状和设置位置符合GB 5768《道路 基本要求 交通标志和标线》的规定和设计要求。 实测值或偏差值 质量评定 项次 检查项目 规定值或允许偏差 1 2 3 4 5 6 7 8 9 10 平均值、代表值 合格率(%) 权值 得 分 6000 ±50 4000 ±40 1 标线线
段长度
(mm)
1 3000 ±30 1000-2000 ±20 400-450 +15，0 2 标线宽度(mm) 150-200 100 常温型(0.12-0.2) 实 测 项 目 3△ 4 标线厚度
(mm)
加热型(0.20-0.4) 热熔型(1.0-4.5) 标线横向偏位(mm) 9000 5 标线纵向间距(mm) 6000 4000 3000 6 7△ 标线剥落面积 反光标线逆反射系数(cd•1x-1•m-2) 合 外观鉴定 质量保证资料 工程质量等级评定 检验负责人: 检测: 计 见外观记录表11.3.2 见质保资料记录表1 评分： 记录: 复核: 减分 减分 监理 意见 质量等级： 年 月 日 +8，0 +5，0 -0.03,+0.10 -0.05,+0.15 -0.10,+0.50 ±30 ±45 ±30 ±20 ±15 检查总面积的0～3% 白色标线≥150 黄色标线≥100 1 2 1 1 2 1

路面质量检验评定表

路面质量检验评定表

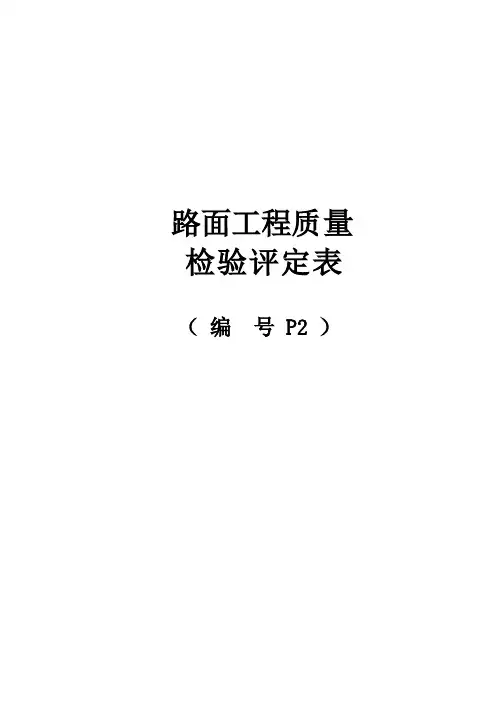

路面工程质量检验评定表（编号 P2 ）路面工程质量检验评定表填写说明1、本表(P2)为路面工程质量检验评定表，是将分项工程检验、检测结果汇于本表内，得出分项工程的评定得分和质量等级，施工单位和监理均可使用该表。

若由施工单位填写，则为分项工程施工单位自检评定表，若由监理填写“监理抽检”则为分项工程监理抽检评定表。

2、工程质量检验评定依据《公路工程质量检验评定标准》JTG F80/1—2004执行。

填表人应将实测点数、合格率、得分等逐一填写，并对质量等级作出评定，不合格工程必须改正后再检测。

3、参与评定的试验检测资料应附在工程质量检测评定表后面，按评定表中检测项目顺序附资料，并将编号填入评定表中。

4、表中需要评定的项目在《公路工程质量检验评定标准》JTG F80/1—2004 “附录B或C、D、E、F、G、H、I”中查找公式。

结果填在分项工程评定表的“平均值、代表值”栏内。

5、建设项目、单位工程、分部工程质量检验评定，（子）分部工程汇总表、（子）分项工程汇总表，可使用（质量检验评定表通用表P-）P2-01长春经济圈环线高速公路九双段辅道工程建设项目水泥混凝土面层质量检验评定表分项工程名称:所属分部工程:所属单位工程名称：所属建设单位:施 工 单 位:监 理 单 位：合 同 号:工 程 部 位:（桩号、墩号、孔号）编号：检验负责人：检测：记录：复核： 年月日P2-05分项工程名称:所属分部工程:所属单位工程名称：所属建设单位:施 工 单 位:监 理 单 位：合 同 号:工 程 部 位:（桩号、墩号、孔号）编号：检验负责人：检测：复核：年月日记录：长春经济圈环线高速公路九双段辅道工程建设项目水泥土基层和底基层质量检验评定表分项工程名称:所属分部工程:所属单位工程名称：所属建设单位:施 工 单 位:监 理 单 位：合 同 号:工 程 部 位:（桩号、墩号、孔号）编号：检验负责人：检测：复核：年月日记录：水泥稳定粒料基层和底基层质量检验评定表长春经济圈环线高速公路九双段辅道工程建设项目分项工程名称:所属分部工程:所属单位工程名称：所属建设单位:施 工 单 位:监 理 单 位：合 同 号:工 程 部 位:（桩号、墩号、孔号）编号：检验负责人：检测：复核：年月日记录：长春经济圈环线高速公路九双段辅道工程建设项目级配碎（砾）石基层和底基层质量检验评定表P2-13长春经济圈环线高速公路九双段辅道工程建设项目路缘石铺设质量检验评定表分项工程名称:所属分部工程:所属单位工程名称：所属建设单位:施 工 单 位:监 理 单 位：合 同 号:工 程 部 位:（桩号、墩号、孔号）编号：检验负责人：检测：记录：复核： 年月日P2-14分项工程名称:所属分部工程:所属单位工程名称：所属建设单位:施 工 单 位:监 理 单 位：合 同 号:工 程 部 位:（桩号、墩号、孔号）编号：检验负责人：检测：复核：年月日记录：长春经济圈环线高速公路九双段辅道工程建设项目路肩质量检验评定表。

最新公路路面分项工程质量检验评定表资料

最新公路路面分项工程质量检验评定表资料

分项工程质量检验评定表路评-34表分项工程名称：水泥混凝土面层所属分部工程名称：面层所属建设项目：分项工程质量检验评定表路评-35表分项工程名称：沥青混凝土面层和沥青碎(砾)石面层所属分部工程名称：面层所属建设项目：分项工程质量检验评定表路评-36表分项工程名称：沥青贯入式面层（或上拌下贯式面层）所属分部工程名称：面层所属建设项目：检验负责人：检测：记录：复核：年月日分项工程质量检验评定表路评-37表分项工程名称：沥青表面处治面层所属分部工程名称：面层所属建设项目：检验负责人：检测：记录：复核：年月日分项工程质量检验评定表路评-38表分项工程名称：水泥土基层和底基层所属分部工程名称：面层所属建设项目：检验负责人：检测：记录：复核：年月日分项工程质量检验评定表路评-39表分项工程名称：水泥稳定粒料基层和底基层所属分部工程名称：面层所属建设项目：检验负责人：检测：记录：复核：年月日分项工程质量检验评定表路评-40表分项工程名称：石灰土基层和底基层所属分部工程名称：面层所属建设项目：检验负责人：检测：记录：复核：年月日分项工程质量检验评定表路评-41表分项工程名称：石灰稳定粒料基层和底基层所属分部工程名称：路面所属建设项目：检验负责人：检测：记录：复核：年月日分项工程质量检验评定表路评-42表分项工程名称：石灰、粉煤灰土基层和底基层所属分部工程名称：路面所属建设项目：检验负责人：检测：记录：复核：年月日分项工程质量检验评定表路评-43表分项工程名称：石灰、粉煤灰稳定粒料基层和底基层所属分部工程名称：面层所属建设项目：检验负责人：检测：记录：复核：年月日分项工程质量检验评定表路评-44表分项工程名称：级配碎（砾）石基层和底基层所属分部工程名称：面层所属建设项目：检验负责人：检测：记录：复核：年月日分项工程质量检验评定表路评-45表分项工程名称：填隙碎石（矿渣）基层和底基层所属分部工程名称：面层所属建设项目：检验负责人：检测：记录：复核：年月日分项工程质量检验评定表路评-46表分项工程名称：路缘石铺设所属分部工程名称：面层所属建设项目：检验负责人：检测：记录：复核：年月日分项工程质量检验评定表路评-47表分项工程名称：路肩所属分部工程名称：面层所属建设项目：检验负责人：检测：记录：复核：年月日。

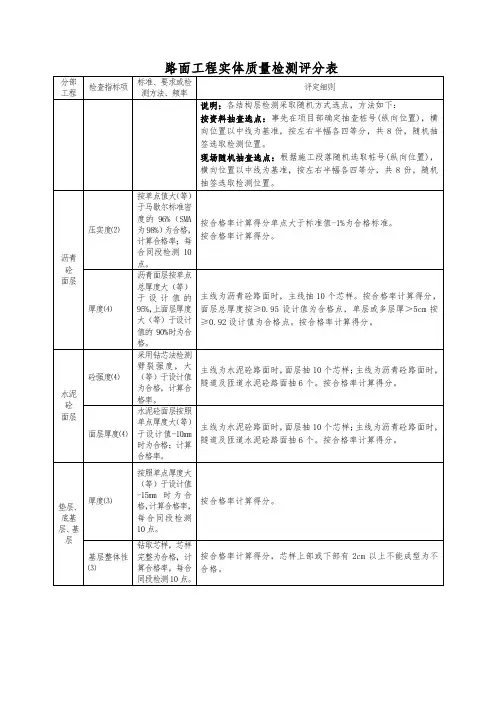

路面工程实体质量检测评分表

路面工程实体质量检测评分表
路面工程实体质量检测评分表
分部
工程
检查指标项
标准、要求或检测方法、频率
评定细则
说明：各结构层检测采取随机方式选点，方法如下：
按资料抽查选点：事先在项目部确定抽查桩号(纵向位置)，横向位置以中线为基准，按左右半幅各四等分，共8份，随机抽签选取检测位置。
现场随机抽查选点：根据施工段落随机选取桩号(纵向位置)，横向位置以中线为基准，按左右半幅各四等分，共8份，随机抽签选取检测位置。
水泥砼
面层
砼强度⑷
采用钻芯法检测劈裂强度，大（等）于设计值为合格，计算合格率。
主线为水泥砼路面时，面层抽10个芯样；主线为沥青砼路面时，隧道及匝道水泥砼路面抽6个。按合格率计算得分。
面层厚度⑷
水泥砼面层按照单点厚度大（等）于设计值-10mm时为合格；计算合格率。
主线为水泥砼路面时，面层抽10个芯样；主线为沥青砼路面时，隧道及匝道水泥砼路面抽6个。按合度⑶
按照单点厚度大（等）于设计值-15mm时为合格，计算合格率，每合同段检测10点。
按合格率计算得分。
基层整体性⑶
钻取芯样，芯样完整为合格，计算合格率，每合同段检测10点。
按合格率计算得分，芯样上部或下部有2cm以上不能成型为不合格。
沥青砼
面层
压实度⑵
按单点值大（等）于马歇尔标准密度的96%（SMA为98%）为合格，计算合格率；每合同段检测10点。
按合格率计算得分单点大于标准值-1%为合格标准。
按合格率计算得分。
厚度⑷
沥青面层按单点总厚度大（等）于设计值的95%，上面层厚度大（等）于设计值的90%时为合格。
主线为沥青砼路面时，主线抽10个芯样。按合格率计算得分，面层总厚度按≥0.95设计值为合格点，单层或多层厚＞5cm按≥0.92设计值为合格点。按合格率计算得分。

2 路面标线现场质量检验表

检查项目
规定值或允许偏差
实测值或实测偏差值
检查方法及频率
标线
线段
长度(mm)
6000
±50
见交安记录表05
钢卷尺：抽捡10%
4000
±40
3000
±30
1000～2000
±20
标线
宽度(mm)
400～450
+15,0
见交安记录表05
钢尺：抽捡10%
150～200
+8,0
100
+5,0
标线
厚度(mm)
常温型(0.12～0.2)
-0.03,+0.1
见交安记录表05
湿膜厚度计：干膜用水平尺、塞尺或用卡尺，抽捡10%
加热型(0.2～0.4)
-0.05,+0.15
热熔型(1.0～4.50)
-0.10,+0.5
标线横向偏位(mm)
±30
见交安记录表05
钢卷尺：抽捡10%
标线
纵向
间距(mm)
9000
±45
见交安记录表05
省道303线映秀至卧龙公路恢复重建工程（调整）项目
路面标线分项工程现场质量检验表
承包单位：合同号：
监理单位：编号：
检表11.3.2
工程名称
施工日期
年 月 日
桩号及工程部位
检验日期
年 月 日
基本要求
1、路面标线涂料符合《路面标线涂料》(JT/T280)的规定。2、路面标线喷涂前路面清洁，表面干燥，无起灰现象。3、路面标线的颜色、形状和位置设置符合《道路交通标志标线》(GB 5768)的规定和设计要求。
钢卷尺：抽捡10%

道路标志标线检验批质量验收记录Word 文档

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单
位验收记录
主控项目
1
路面标线应符合《路面标线涂料》（JT/T280）的规定
符合规范要求
2
路面标线喷涂前应仔细清洁路面，表面干燥，无起灰现象
路面已清洁，表面干燥，无起灰现象
3
路面标线的颜色、形状和设计位置应符合《道路交通标志标线》（GB5768）的规定和设计要求
5
5
2
5
6
2
8
4
3
标线厚度
－0.1，+0.5
0.1
0.4
0.1
0.3
0.2
0.1
0.1
0.2
0.4
0.1
4
标线横向偏位
±30
-20
-16
-5
6
8
10
-2
-15
8
-8
5
标线纵向间距
±20
15
16
16
12
-9
11
10
12
18
-8
6
标线剥落面积
检查总面积0-3%
3%
2%
1%
2%
3%
1%
2%
0.5%
1%
1%
18
12
16
11
10
18
18
10
6
标线剥落面积
检查总面积0-3%
1%
2%
1%
2%
1%
1%
2%
1%
3%
1%
7
反光标线逆反射系数
白色标线≥150
150
151

2 路面标线分项工程质量检验评定表


6
标线剥落面积
检查总面积的0～ 3%
1
白色标线≥150
7△ 反光标线逆反射系数(cd•1x-1•m-2)
2
黄色标线≥100
合 外观鉴定 质量保证资料 工程质量等级评定 现场监理:
计 见外观记录表11.3.2 见质保资料记录表1
专业监理:
减分 减分 评分： 驻地监理工程师:
监理 意见
质量等级： 年月日

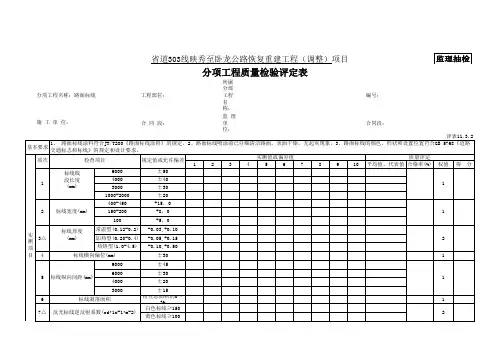

省道303线映秀至卧龙公路恢复重建工程（调整）项目
监理抽检
分项工程质量检验评定表
所属
分项工程名称：路面标线
工程部位：
分部 工程
编号：
名
称：
施 工 单 位：
合 同 段：
监理 单
合同段：
位：
评表11.3.2
基本要求
1、 路面标线涂料符合JT/T280《路面标线涂料》的规定。2、路面标线喷涂前已仔细清洁路面，表面干燥，无起灰现象。3、路面标线的颜色、形状和设置位置符合GB 交通标志和标线》的规定和设计要求。
+5，0
实 测
3△
标线厚度 (mm)
常温型(0.12-0.2) -0.03,+0.10 加热型(0.20-0.4) -0.05,+0.15
2
项
热熔型(1.0-4.5) -0.10,+0.50
目4
标线横向偏位(mm)
±30
1
9000
±45
6000
±30
5 标线纵向间距(mm)
1
4000
±20
3000
±15
5768《道路
项次
检查项目
实测值或偏差值
质量评定

7路面工程质量检验评定表.doc

E7.2.2水泥混凝土面层质量检验评定表分项工程名称：所属分部工程名称： 所属建设项目： 工程部位：（桩号、墩台号、孔号）施工单位：监理单位：编号：1、基层质量必须符合规定要求，并应进行弯沉测定，验算的基层整体模量应满足设计要求。

2、水泥强度、物理性能和化学成分应符合国家标准及有关规范的规定。

3、粗基 本 细集料、水、外加剂及接缝填缝料应符合设计和施工规范要求。

4、施工配合比应根据现场测定水泥的实际强度进行计算，并经试验，选择采用最佳配合比。

5、接缝的位置、要 求规格、尺寸及传力杆、拉力杆的设置应符合设计要求。

6、路面拉毛或机具压槽等抗滑措施，其构造深度应符合施工规范要求。

7、面层与其他构造物相接应平顺，检查井井盖顶面高程应高于周边路面 1～ 3mm 。

雨水口标高按设计比路面低 5～8 mm ，路面边缘无积水现象。

8、混凝土路面铺筑后按施工规范要求养生。

项规定值或允许偏差实 测 值 或 实 测 偏 差 值 质 量 评 定检 查 项 目高速公路平均值 合格率权 加权 次其他公路12345得分一级公路 678910(%)值 得分代表值1△ 弯拉强度（ MPa ） 在合格标准之内3 2△板厚度 代表值- 53(mm)合格值- 10实平 σ(mm)1.22.03 整IRI(m/km) 2.0 3.2 测度最大间隙h(mm)—5一般路段不小于一般路段不小于项 4 抗滑构造深度（ mm ）0.7 且不大于 1.1； 0.5 且不大于 1.0；特殊路段不小于 特殊路段不小于目0.8 且不大于 1.20.6 且不大于 1.15 相邻板高差（ mm ） 236 纵、横缝顺直度 (mm)10 7 中线平面偏位（ mm ） 20 8 路面宽度（ mm ）±209 纵断高程（ mm ） ± 10 ± 15 10横 坡（ %）± 0.15± 0.25分 项 工 程 得 分合 计外 观 鉴 定减 分 监理意见质量保证资料 减 分工程质量等级评定评 分：质量等级：222 1 1 1 11检验负责人：检测：记录：复核：年月日E7.3.2 沥青混凝土面层和沥青碎（砾）石面层质量检验评定表分项工程名称：所属分部工程名称：所属建设项目：工程部位：（桩号、墩台号、孔号）施工单位：监理单位：编号：基本 1 、沥青混合料的矿料质量及矿料级配应符合设计要求和施工规范的规定。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

DG020902
路面标线质量检验评定表
所属建设项目：工程部位：
施工单位：监理单位：
1)路面标线涂料应符合 JT/T280《路面标线涂料》的规定。

基
本要求 2) 路面标线喷涂前应仔细清洁路面，表面干燥，无起灰现象。

3)路面标线的颜色、形状和设置位置应符合 GB 5768《道路交通标志和标线》的规定和设计要求。

项规定值或实测值或实测偏差值质量评定
检查项目平均、合格率
次允许偏差12 34567 8910 权值得分
代表值(%) 标线6000 ±50
1
线段4000 ±40
1 长度 (mm) 3000 ±30
1000～2000 ±20
标线宽度
400～450 +15，0
2 150～200 +8，0 1
(mm)
100 +5，0
实测
标线厚度常温型 (0.12 ～0.2) -0.03 ，+0.10
项目3△加热型 (0.20 ～0.4) -0.05 ，+0.15 2 (mm)
热熔型 (1.0 ～4.50) -0.10 ，+0.50
4 标线横向偏位 (mm) ±30 1
9000 ±45
5 标线纵向6000 ±30
1 间距 (mm) 4000 ±20
3000 ±15
6 标线剥落面积检查总面积的 0～3% 1
7△反光标线逆反射系数 (cd.1x- 白色标线≥ 150 2
1.M-2) 黄色标线≥ 100
合计
外观鉴定减分
监理意见质量保证资料减分
工程质量等级评定评分: 质量等级：
检验负责人：检测：记录：复核: 年月日
- 431 -东莞市交通工程质量监督站监制。
